Реле из ГДР[Upd]⁠⁠

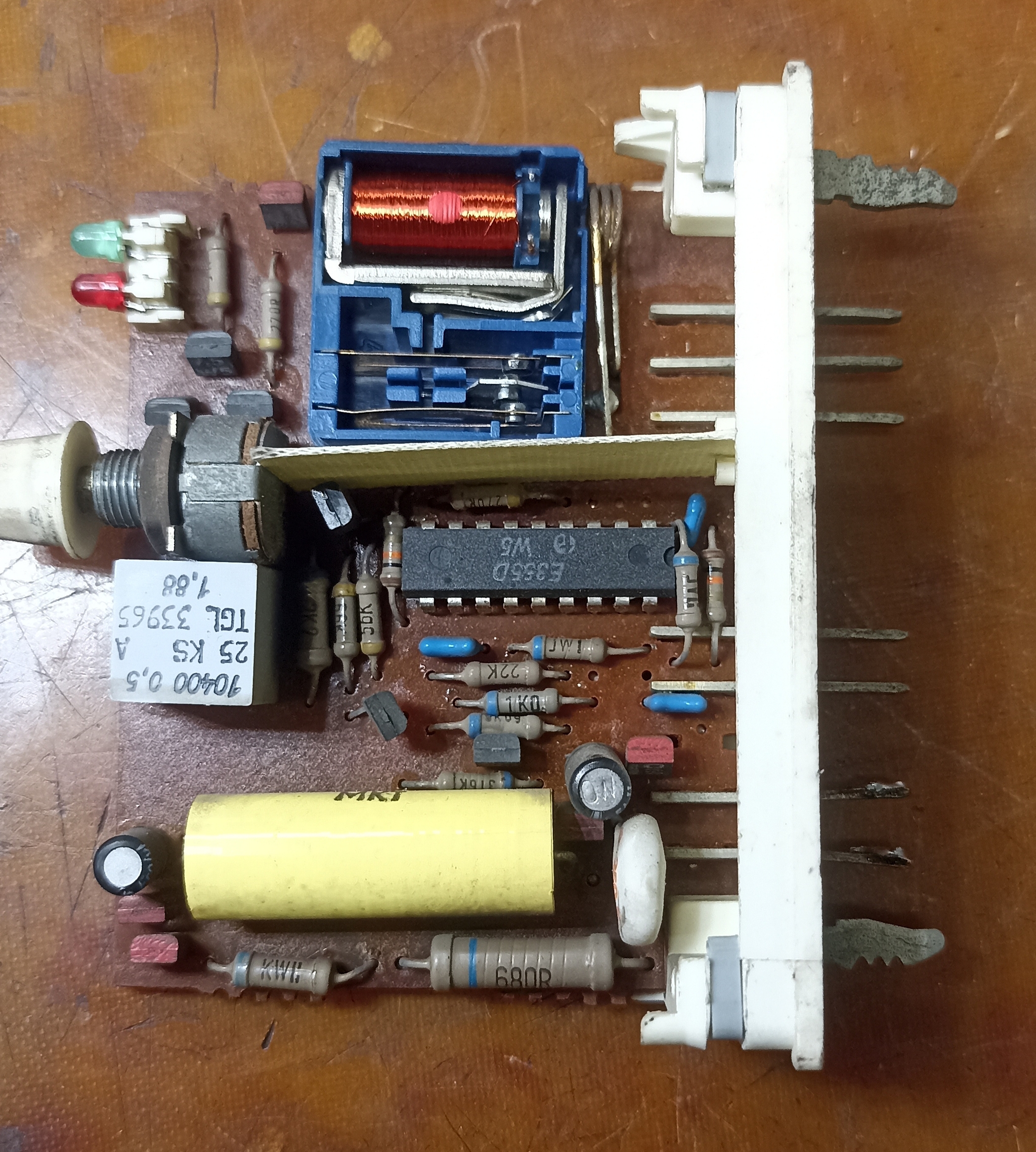

Лучше ракурса не нашлось? На какой микросхеме собрана? Видно только dip18

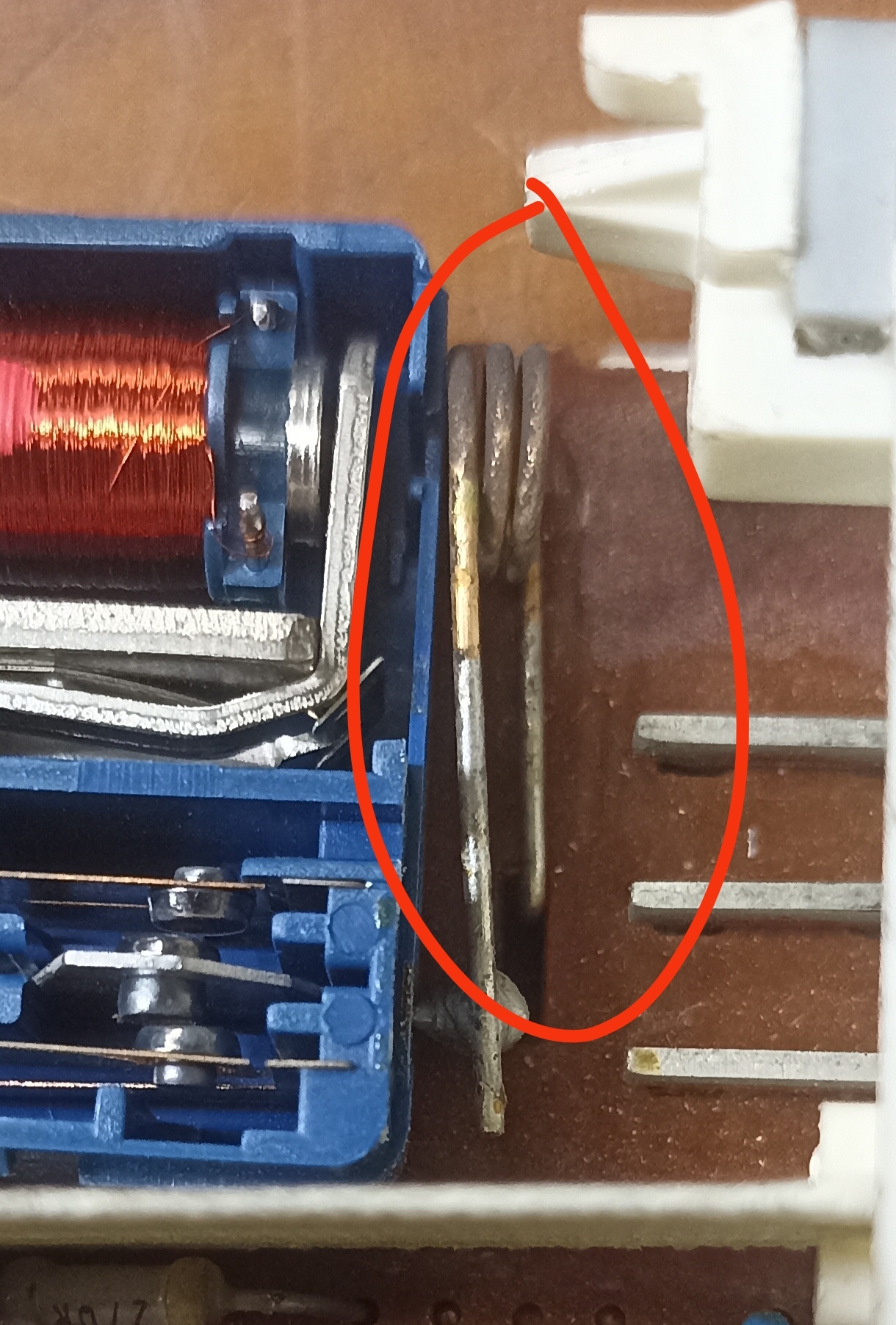

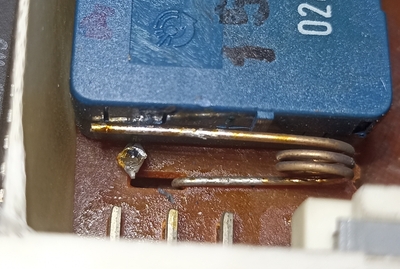

Это пружина, удерживаемая пайкой снизу, на фото. Происходит перегрев (спирали/пружины), припой (легкоплавкий, Розе например), плавится и цепь разрывается.

Перегрев может быт от внешней температуры, например, обмотки реле, или ток, который по этой спирали проходит. Я такие решения 100% видел, в старой технике.


Надеюсь, понятно объяснил.

Это пружина, удерживаемая пайкой снизу, на фото. Происходит перегрев (спирали/пружины), припой (легкоплавкий, Розе например), плавится и цепь разрывается.

Перегрев может быт от внешней температуры, например, обмотки реле, или ток, который по этой спирали проходит. Я такие решения 100% видел, в старой технике.


Надеюсь, понятно объяснил.

"здесь был Микки Маус"
Кто-то уже скоммуниздил.

По маркировке реле поищите его картинку, схему, описание

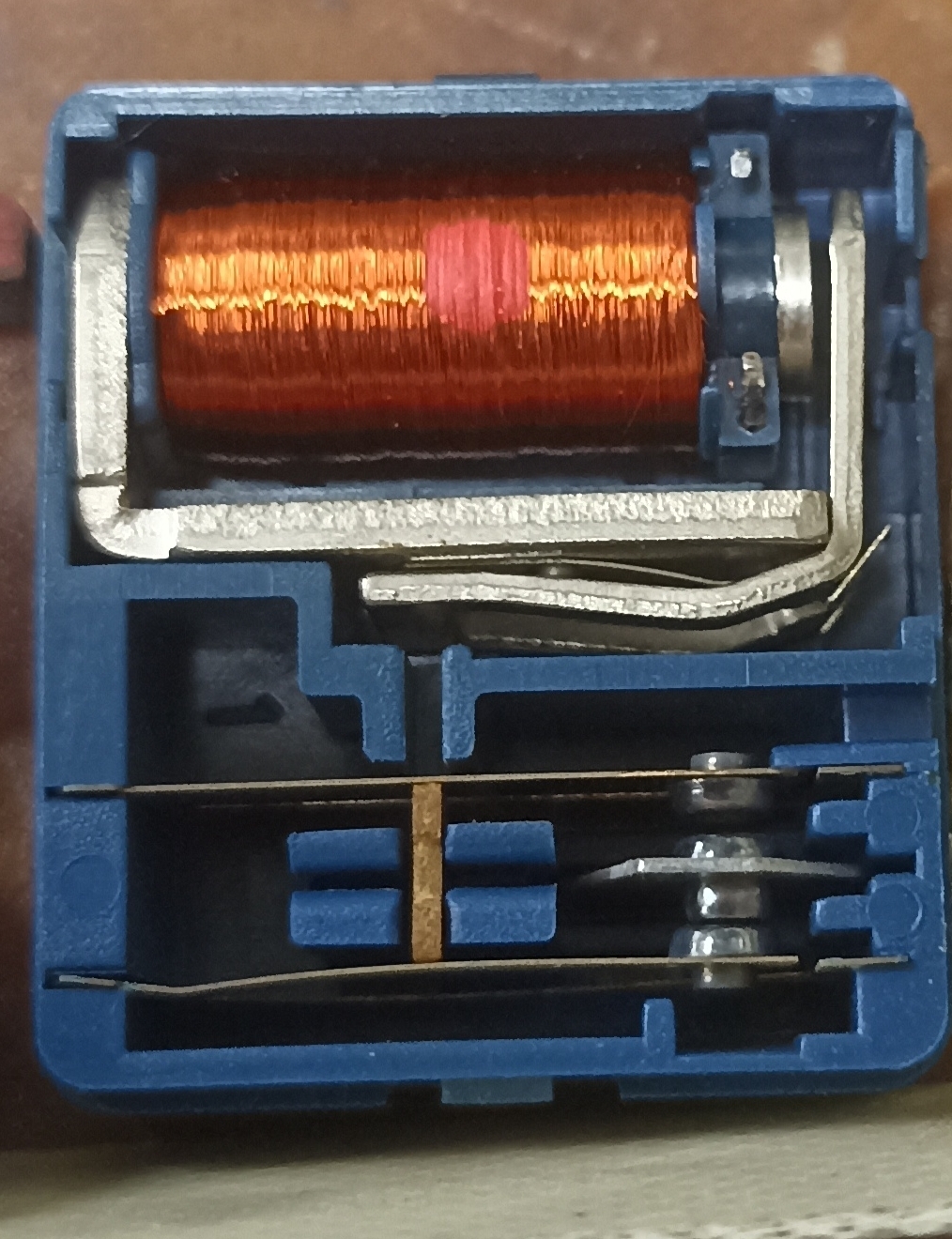

В реле остутствует тяга, воздействующая на подвижные контакты (нормально замкнутый и нормально разомкнутый). В данном реле общий контакт неподвижен.
Присутствует ярмо, которое притягивается к якорю, но нет тяги от него к контактам.
А по существу пружины - при превышении тока нагревается, ослабляет прижим к общему контакту реле, защита от большого тока. Непосредственно с магнитной системой реле никак не связана.

А, вона че.

в цепи общего сухого контакта

Т.е. с ноги, через спиральку на контакт?

Тогда х.з.- защита, какая-то хуйня для снижения дуги, просто какая-то хуйня не понятная)))

Бля

Такой интересный вопрос. Я подпишусь, чтобы узнать ответ. Есть своя версия, но боюсь профакапить и ошибиться, поэтому пока промолчу

Не она на магнит, а магнит на неё. Ты ещё какие-то способы перекинуть контакт тут видишь?

Не она на магнит, а магнит на неё. Ты ещё какие-то способы перекинуть контакт тут видишь?

Если реле больше не нужно, подай ток на эту спираль, или просто феном/зажигалкой нагрей.

Не всё.
Светодиод загорается - дальше всё. Причину неисправности мы не выяснили.
Реле в данном случае - исполнительный элемент.
Про спиральку определили, хотя дело явно не в ней.

Но о целях, зачем нужно вам это реле и что вы хотите с ним делать, в посте нет.

Ну вообще цель поста какая? Для чего полез разбирать прибор?

А если принудительно замкнуть?)
Видно, что реле неисправно из-за отсутствия тяги

Ну так реле включается, якорь притягивается? Диод загорается?

Можно отследить по дорожкам.
Скорее всего так: один диод - наличие питания у всего блока, второй - выключенное состояние реле. Таким образом, должен быть включен после реле

Видимо, потому и не включается диод.
Само релн щелкает при включении? Не знаю схемы управления им. Но явно что-то вроде таймера, по прошествии времени выключается.

Да, я уже понял

пробуй замкнуть 7,8- подать питание на 10,11- разомкнуть 7,8

Ну и как вариант- оно у тебя просто не рабочее

1-2-3 сухие контакты для подключения нагрузки (нз, но)

10-11 питание

Тут все понятно.

Не понятно, что подавать на 7,8

С них в схему идет?

1-3 контакты реле 7.8 управление начинает считать когда контакты разомкнутся 10.11 питание

https://www.chipmaker.ru/topic/99778/

Может, обратная связь какая-то?

Может биметалл? От нагрева счолкает? ?
