Всем привет!
Имеется машина с выводом видео по HDMI и по композитному кабелю, монитор поддерживающий только VGA. Возможно без переходников с мозгами сделать передачу видео с машины на vga монитор?
Есть запчасти типа резисторов со старых игрушек, кусок кабеля VGA мама и паяльник. Спаять кабель могу.
Заранее спасибо.
С 1001 постом, сообщество!

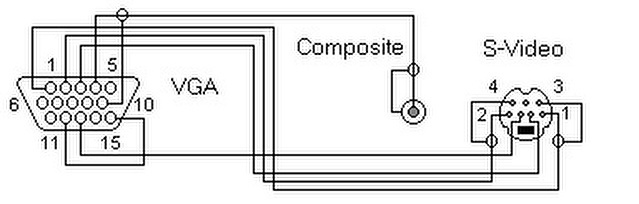

Кстати, да! Что-то я пишу VGA, а в голове держу CGA :-)
Так что автору только покупать скалер или АЦП.
Кстати, аффтар, а DVI на мониторе нет? С него на HDMI переходники пассивные, стоят дешевле и картинка лучше.
Композит по своей сути штука вообще противная — взяли яркость, цветность, кадровую и строчную синхронизацию, и всё внаглую в один провод впихнули. Можно на рассыпухе собрать то же самое, но долго, муторно, и займёт пол-стола, не говоря уже что картинка будет совсем никакая (на микрухах и то скорее всего не айс выйдет). C HDMI ещё сложнее, он вообще цифровой.

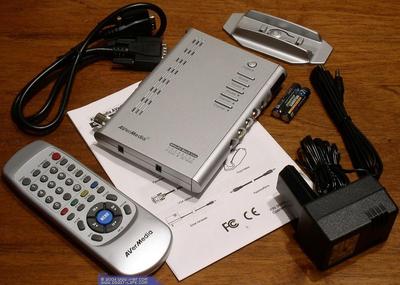

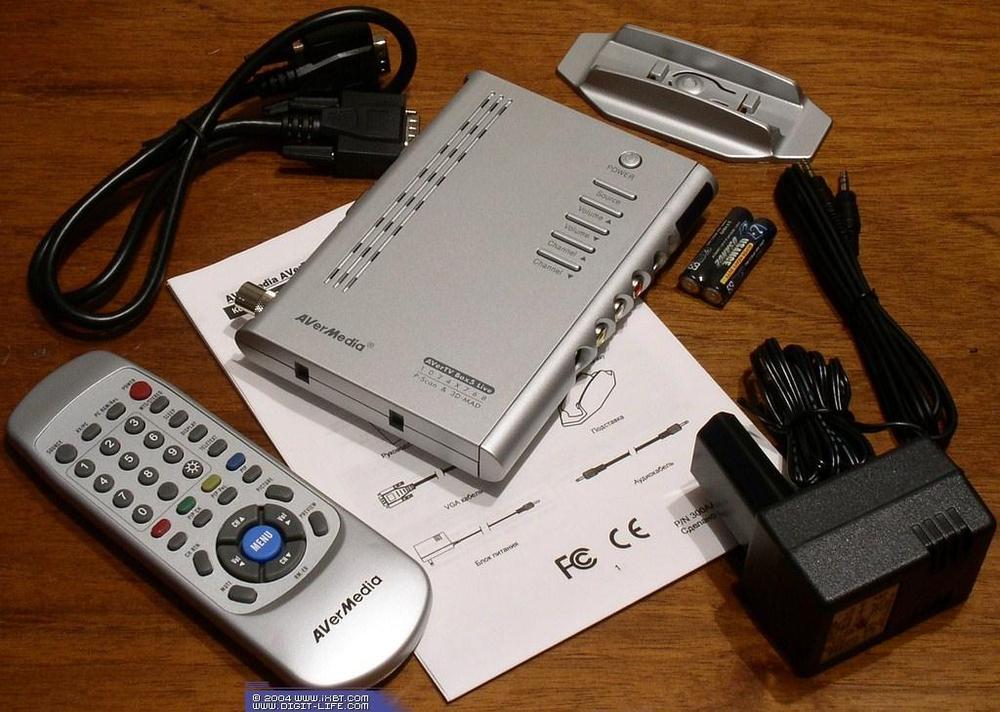

В общем, либо так, либо ждать адаптер с али. Либо на местных барахолках искать вот такой девайс из прошлого — тоже умеет композит в VGA превращать.
Идёшь в магазин, покупаешь микруху LM1881, ею вычленяешь из композита синхросигнал совмещённый и кадровый. Так как моники бывают капризные, то ещё банальной логикой вычитаешь из совмещённого кадровый, чтобы получить строчный. В VGA кидаешь кадровый на VSync, строчный на HSync, на RGB — композит, из которого вычтен совмещённый (например операционным усилителем) — на все три компонента через некоторые резисторы (600 Ом ~ 2 кОм). Теоретически должно работать, теоретически даже некоторые компоненты можно бывает исключить, но картинка чёрно-белая будет, если вообще будет...
Такой конвертер продаётся не только на алиэкспрессе, можно поискать на том же авито, или в других магазинах.
Прямо сейчас только залупу на воротник увы помочь ничем не можем.
Тут дело не в том, чтобы паять. Тебе надо переделать сигнал с цифры в аналог. Кабелем не обойдешься вообще никак.
Композитное видео разобрать на составляющие так просто не получится.
Самый простой метод - нарисовать это в буфер (оцифровать), а уже из цифрового буфера рисовать VGA.
Из HDMI такой переходник будет проще - не нужно будет оцифровывать уже цифровой сигнал.
