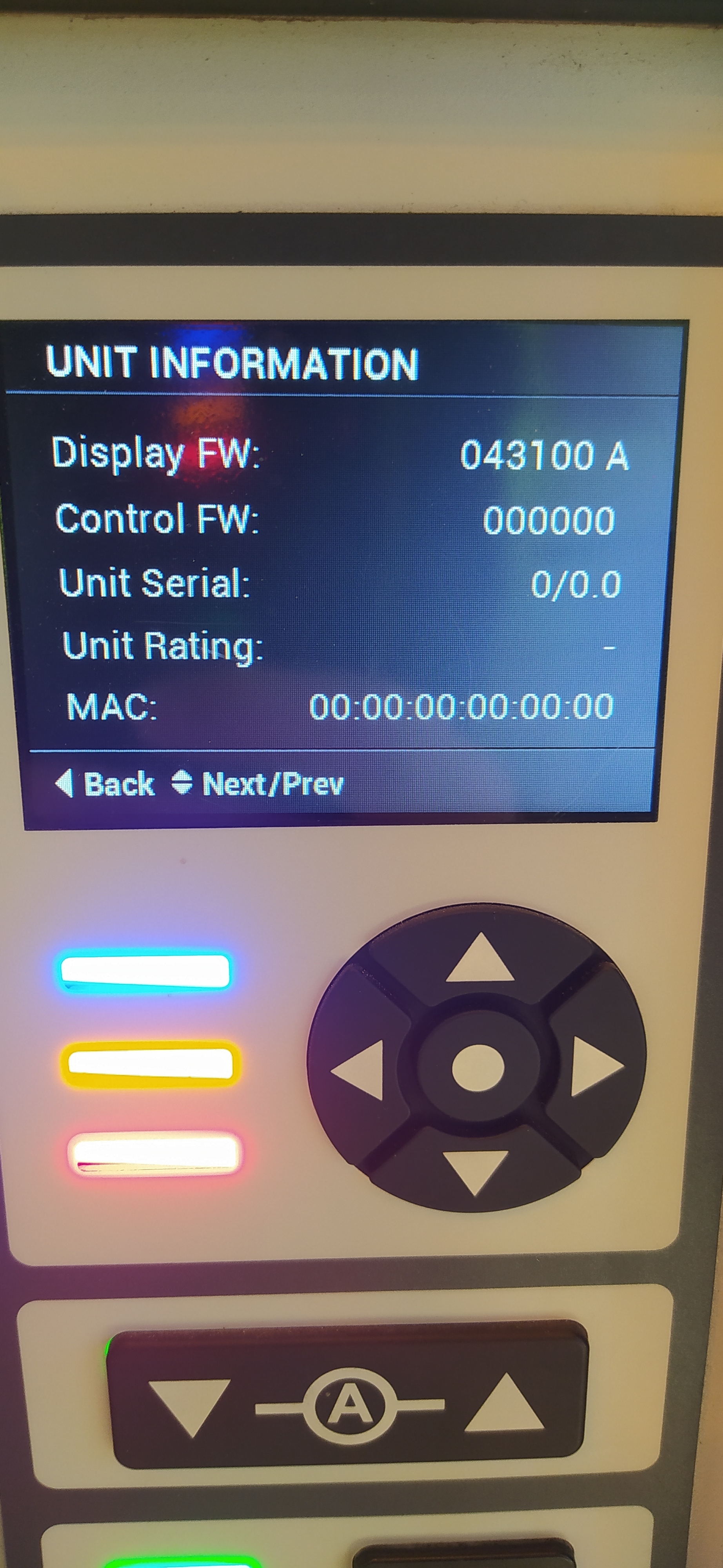

Слетела прошивка платы при замене батарейки.
Видимо энергозависимая память стёрлась.
Через usb с флешки прошивку не грузит.
Кто то занимается реверс инжинирингом промышленного оборудования?
Сверху
Снизу и батарейка

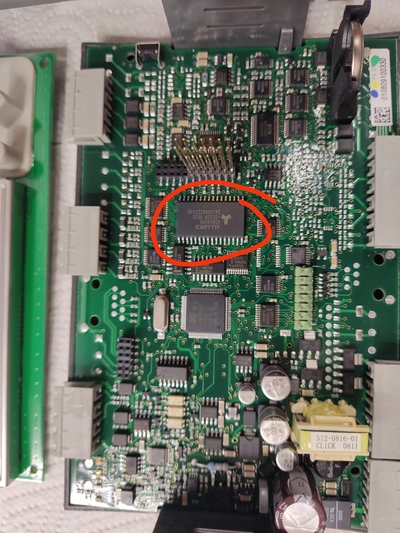

MK70 семействл микроконтроллеров
Cortex debug jtag
Думается, можно прошить через этот разъем

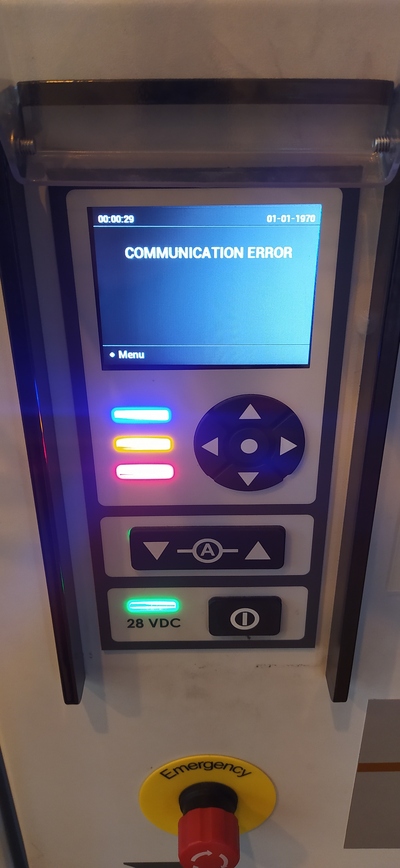

А в чём симптомы "слетевшей прошивки"? RTC там сбросился, это да. А прошивка вшита в МК, её так просто не стереть.
Просто проверить, не может она ждать инвертированный сигнал например?
Если отключить датчик, ошибка меняется?
IGBT он же БТИЗ по-русски.
Биполярный Транзистор с Изолированным Затвором
Insulated-Gate Bipolar Transistor
Интегрированные сборки этих транзисторов используют в различных преобразователях.
Во многих датчик температуры встроен.

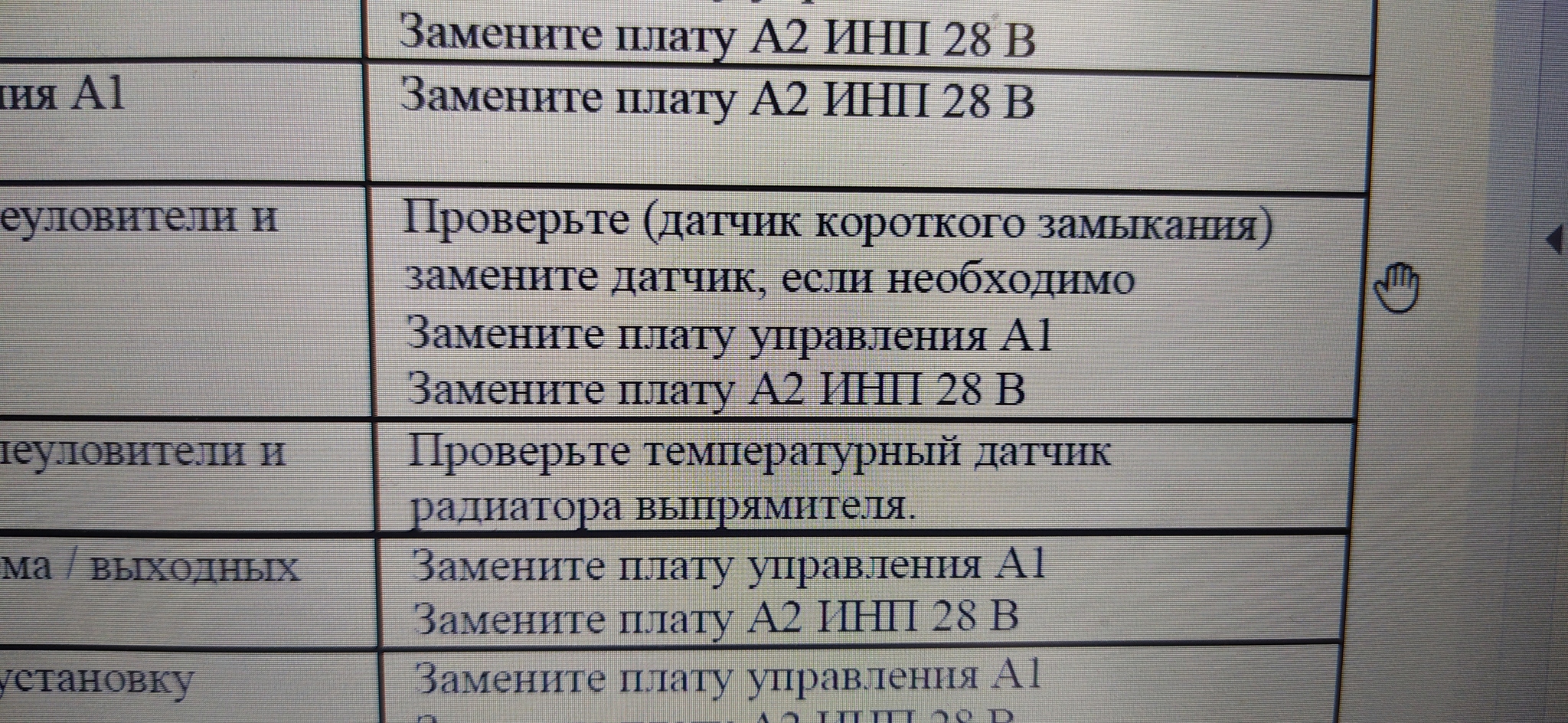

Собственно надпись Темп.Инв. 185 говорит как раз о перегреве инвертора.

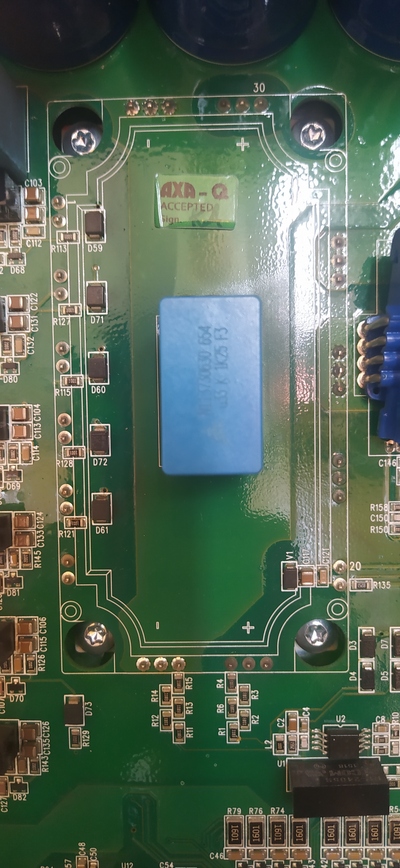

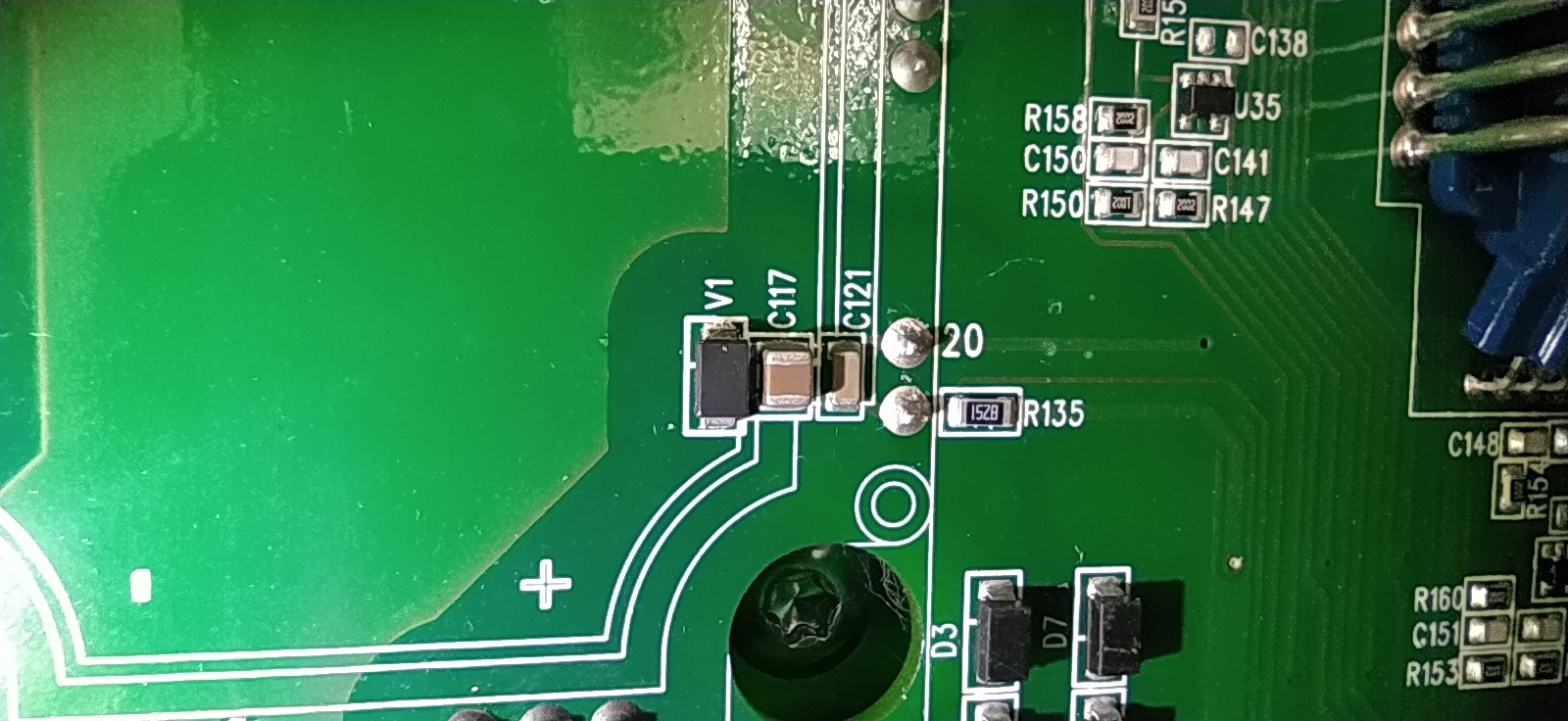

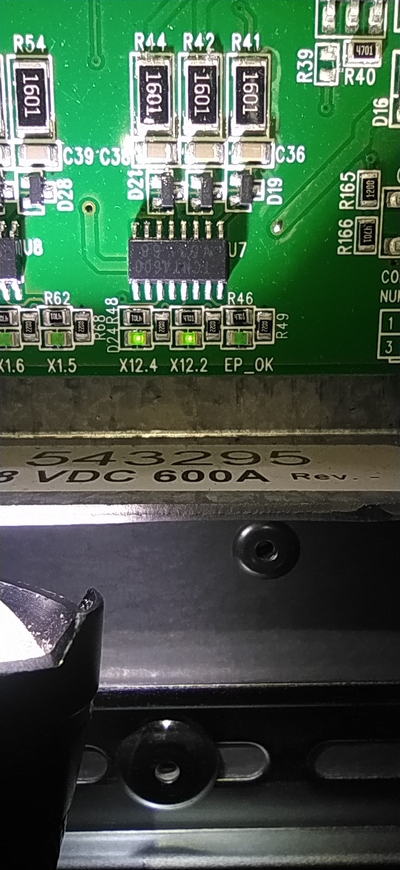

Эмм. Я там вижу кусочек БТИЗ сборки. Там стопудово встроен датчик. Есть мысль что 186 это он.
Например.
Просто проверить, не может она ждать инвертированный сигнал например?
Если отключить датчик, ошибка меняется?

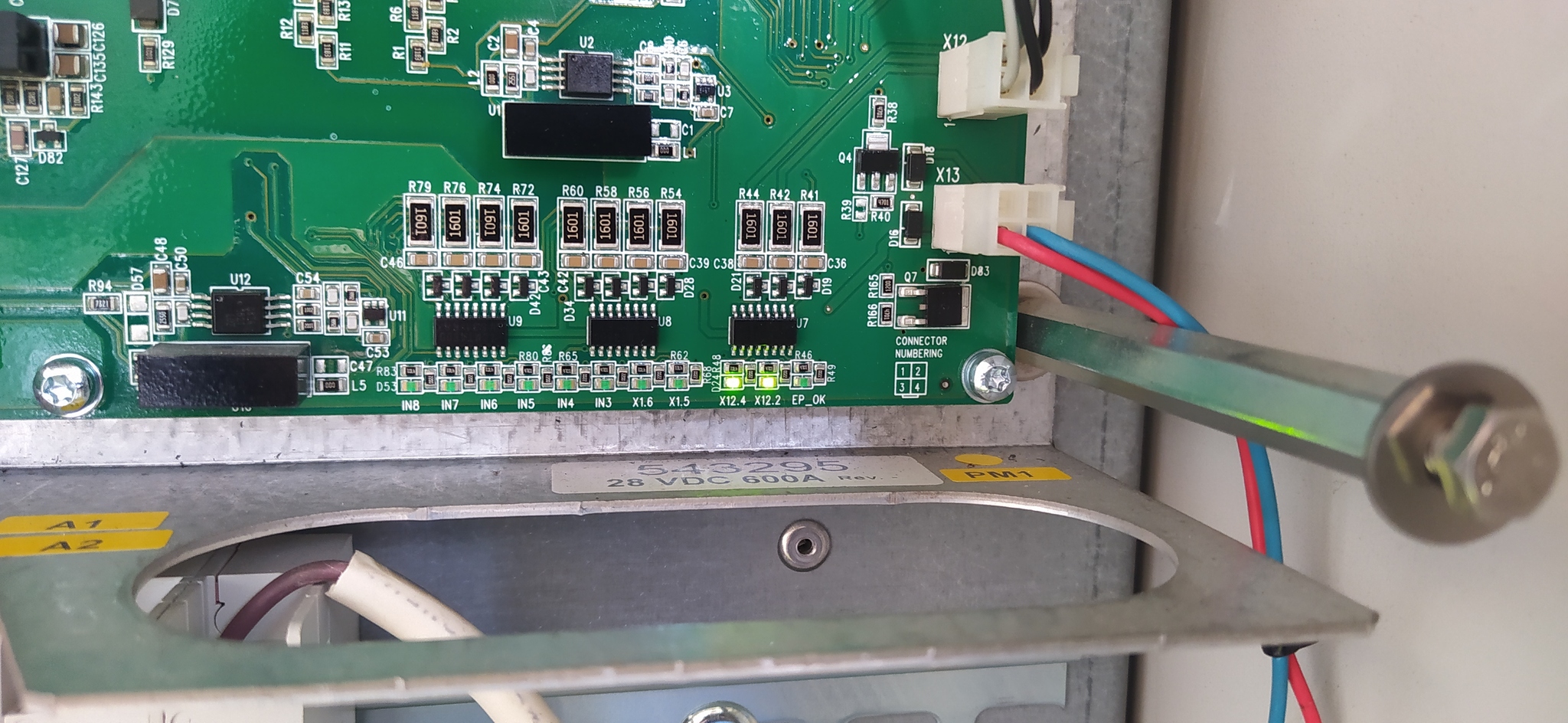

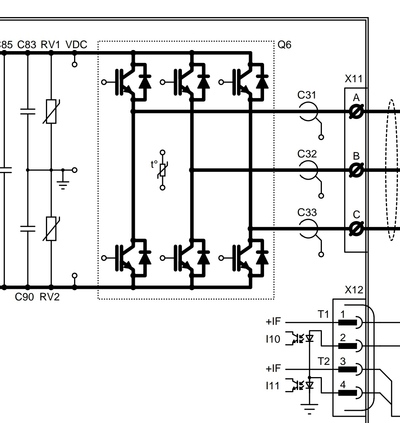

Там по схеме 2 датчика последовательно. Цепь точно исправна и на выходе оптопары есть сигнал? потыркать термоконтакты, уровни на выходе оптопары меняются?
Если инвертировать сигнал?
Контроллер обрабатывает высокий уровень или низкий?
Если инверсия сработает, то можно просто подтянуть выход оптопары к нужному уровню. Еесли не прокатит, возможно событие обрабатывается по другому входу.
Проверь контакты батарейки и саму батарейку. Возможно, что новая батарейка не контачит, контакты засрались или сама батарейка просрочка или брак. А без батарейки не может подняться.
Мой совет — поищи контакты СБРОСА на плате. Это может быть как в даташите платы, так и в даташите контроллера.
Ну и конечно же удостоверься, что ты подал на плату питание. И оно туда пришло.

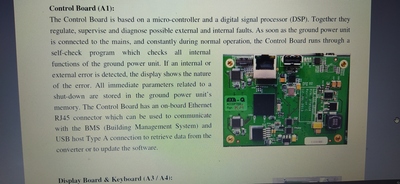

Если на плате есть Ethernet, есть вероятность что она умеет шиться по SFTP. Опять же, в даташите платы смотри параметры. Если нет — пробуй на стандартных портах SFTP искать активность. Проверяют так: если telnet на конкретный IP и порт ведёт себя не так, как на остальные, не обрывает коннект сразу, а ждёт какого-то ввода, значит на той стороне поднят на этом порту какой-то сервер и чего-то ждёт, например SFTP. Но это может быть и пассивный протокол, то есть сам он ничего не ответит, но можно увидеть на компьютере активность на этом порту, или же сразу поднять сервер и соответственно подложить прошивку.
