Продолжение поста «Ремонт до победного. "Защищённый" Iphone XS Max после воды»⁠⁠

В предыдущем посте я остановился на том, что за 5 часов ремонта я вернулся к исходному состоянию телефона.
Было сделано:
1. Восстановлены главная цепь питания и питание стабилизатора звука.
2. Восстановлен коннектор основной камеры и коннекторы gps, wifi, сотовой сети.
3. Отреболлена межплатная рама.

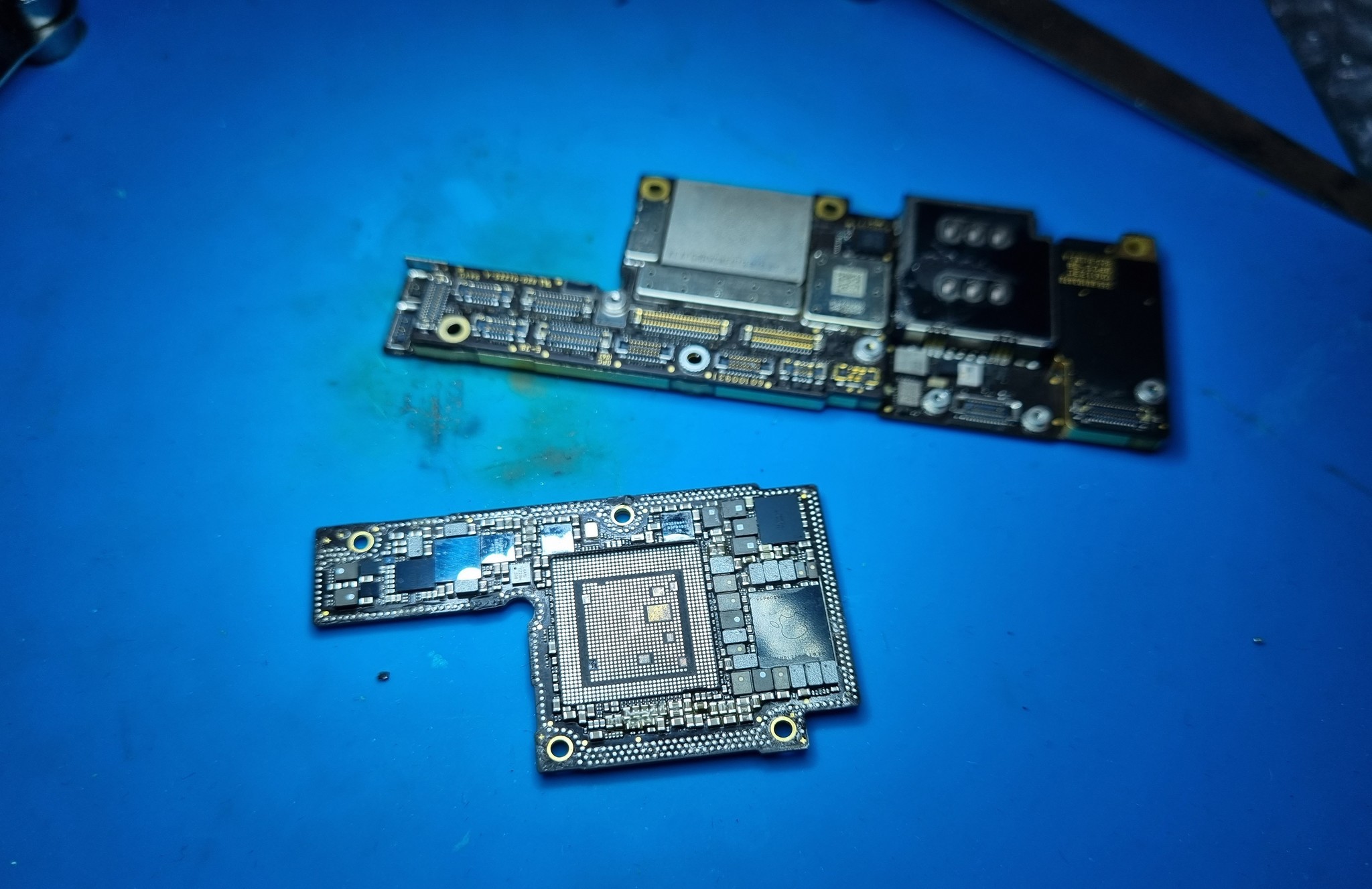

После этих процедур телефон снова повис на 140мА, а значит нужно возвращаться по цепочке ремонта обратно - располовинить платы

И уже выяснить, куда девается 10мА лишнего тока

Подключаю верх отдельно и потребление в выключенном состоянии пропадает

А плата нормально начала свой запуск, правда без сети.
На нижней половинке при этом всё было норм, если подавать на главную линию питания напряжение, равное аккумулятору. Так же линия 1.8в была чиста.
Причина невключения платы была банальна - замыкание шариков припоя между массой и gpu процессора, поэтому интерфейсный контроллер уходил в защиту и не давал напряжение на ядра графического процессора, а как известно без графики телефон не запустится. Пересобрав плату всё заколосилось, но софтовый интерфейс телефона по прежнему сильно тормозил и перезагружался, что нельзя было успеть проверить даже камеры, так как если тормозит интерфейс, то тормоза проявляются и на звук. А если есть проблемы со звуком, то камеры так же могут не работать (замечено в основном на моделях 6s, 5SE, 7 и 7+, 8, Xs, XS max, 11.

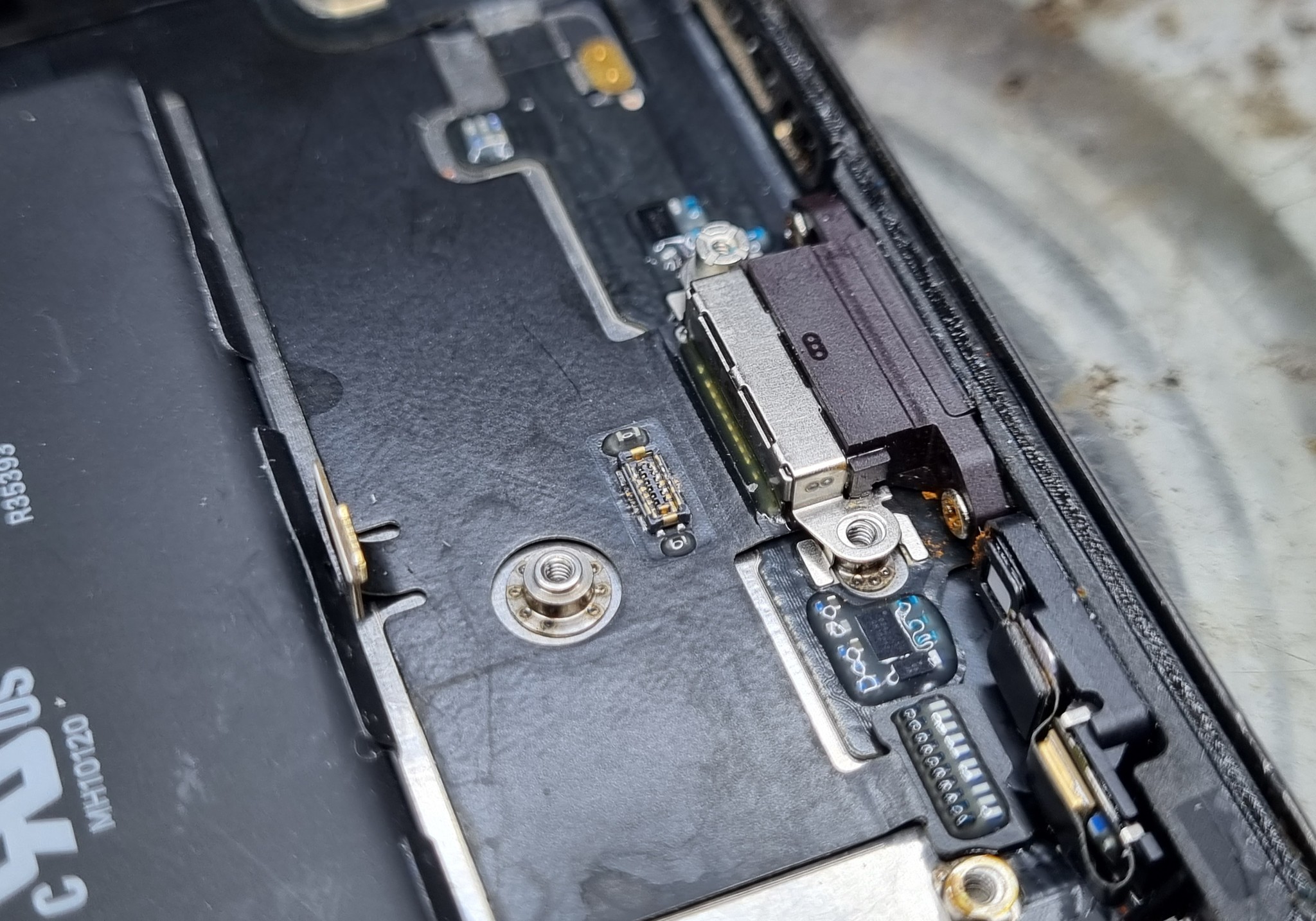

Значит по опыту могу сказать, что дело возможно в нижнем шлейфе и что бы не увеличивать стоимость ремонта, восстановлю типовую его проблему после попадания влаги - окисленный разъём вибромотора

Снимаю его

Элементарный ремонт с одной перемычкой

И по традиции восстановить коннектор на самом шлейфе вибромотора.
Всё. Телефон запустился и теперь можно дальше шерстить неисправности

Во время проверок было выявленно следующее:
1. Проблема со шлейфом динамика (это я знал ещё с самого начала)
2. Хоть коннектор камеры и был восстановлен, камера и фонарик так и не завелись, причём звуки и микрофоны работали.
При подключении исправной камеры всё начинало работать, а значит согласовываю ещё 6500р за её замену.
3. Не рабочий face id из за заблокированного от воды dot прожектора.
Начну пожалуй с верхнего шлейфа, на котором расположен датчик приближения и освещения.

Под ними вооруженным нормальным зрением видны окислы. Их нужно убрать.
Снимаю датчики

Классика)
Ещё бывают случаи, когда шлейф окончательно замыкает, что негативно влияет на контроллер быстрой зарядки gidra или интерфейсный, один из них выбивает и телефон может висеть на яблочке, быстро разряжаться или вообще не включаться.
Расчищаю, пропаиваю контакты и устанавливаю на место.

Но даже при этом телефон писал, что не удалось активировать фейс id.
Проблема снова банальна - сгнил контакт коннектора 3v0, идущий на датчик приближения

Смысла в его полной замене я не увидел и что бы лишний раз не греть плату, я отремонтирую его. Разрезаю пластик

За место пустышки вставляю новый контакт и аккуратно замазываю пластик по кругу

Перехожу к верхней части утопленного телефона

Зачищаю верх корпуса и ремонтирую шлейф wifi, gps

Так. С этим делом разобрался. Теперь телефон стабильно работал, но потребление в 10мА так никуда и не делось. Тепловизор ничего криминального не увидел, а внутри платы залезть не представляется возможным. Более того, при распайке плат, эти 10мА пропадали. Фантастика)
Во время проверок телефон спонтанно резко перезагружался с зелёным экраном, что говорит вообще о чём угодно, но поточнее узнать можно успеть заглянуть в паник лог:

I2c0. Потеря пакетов данных.
Блин, придётся половинить плату, копать и искать какой то мешающий окисл на цифровой шине.
Плюс ко всему телефон мог через раз заряжаться. Значит копать нужно в сторону самого первого ремонта - когда делал стабилизатор звука.
Под ним как раз находится интерфейсный контроллер питания, катушки питания lpddr 0.6v и 1.8_s2, на которой также сидит gidra, контроллер быстрой и беспроводной зарядки, процессор, вся аудиосистема телефона, wifi и линии обмена информации i2c0_SMC, идущие на аккумулятор и его опрос (как раз таки при замене акб на другой, по этим линиям передаётся инфа о несоответствии серийного номера родного акб и заменённого а так же информация о возможности зарядки телефона быстрой или обычной).
Так как в логе есть значение i2c0, значит подкидываю новый акб, но результата нет. Значит снова раскидываю плату и меняю их, так как возможно отвалились

После этого телефон перестал брать заряд вообще, но зато работало всё стабильно.
За заряд тут отвечает gidra (она в середине платы под процессором и сразу отпадает в подозрении, так как рядом с ней не производилось каких либо работ), tigris - контроллер заряда. В принципе при чрезмерном реболлинге рамы мог отвалиться, а значит его на перереболл и рядом стоящие катушки

Но даже после этого телефон не стал заряжаться.
По итогу было принято решение не оживлять эту ссыпающуюся доску и взять новую, перекинув туда процессор, antirollback и чип памяти

Снимаю необходимое и перекидываю на новую доску

А раму снова на реболл, уже раз 6 наверное)
Но меня это не останавливает, я не из тех, кто при виде невключающегося телефона сразу предлагает замену материнки. Сначала я её отремонтирую, всю распаяю и перепаяю, а если не заработает, то тогда уже предложу варианты переноса на донора или в некоторых случаях полную замену, если считаю это самым целесообразным ремонтом

После переноса телефон запустился с кнопки, заработало всё стабильно. Сети, камеры, звуки, правда при фотографировании проблемы dot проектора для поста, не включилась фронтальная камера...
а причина оказалась в отсутствии управляющего сигнала с процессора.
Вы же понимаете, что весь ремонт нужно начать сначала))

Распаяв плату, шатнул процессор, но увы результата не дало. Снимаю проц что бы проверить нет ли тут обрыва, вдруг эта плата со спиленным на чпу изначально была не рабочей, но нет.
Оказался обрыв на самом процессоре

Мой косяк при зачистке компаунда...
Ширина дорожки 0.009мм на вскидку, а моя самая тонкая серебрянная летающая линия всего 0.016мм и она толстовата для этого контакта.
Теперь остаётся думать, как это исправить и есть 2 варианта:
1. Заменить новый комплект процессор, arb, модем, nfc, eeprom bb или по хорошему новая плата с аккумулятором, датчиками фейса и шлейфом динамика с датчиком приближения.
2. Отремонтировать этот контакт на процессоре.

А что я выбрал - узнаете в следующем посте про этот ремонт xD
