Продолжение поста «Простреленный из Томска. Часть вторая. iPhone 11»⁠⁠

И снова добрый)

В общем телефон успешно доехал до Томска и спустя пару дней владелец сообщил, что сеть в его колхозе ловит не так как раньше, а многим хуже.

Начало приключения айфона в сервисе можно почитать тут: Простреленный из Томска. Часть первая. iPhone 11

Странного тут ничего не удивило, ибо я нахожусь в самом почти центре Москов и вышек тут натыкано на каждом доме, поэтому сигнал превосходный (обычно с этим бывает проблемы при возне телефонов с сетью).
Снова договорились об отправке его обратно и доработкой.
Я уже понимал, что предыдущий ремонт, который я делал соплями комариных шишек придётся развалить и искать причины. Возможно есть обрывы или отбиты связи модема с одним из усилителей сигнала, а как искать ещё не совсем придумал.
По факту телефон у владельца побыл 2-3 дня и через полторы недели снова у меня.

Сеть в центре работала отлично как я и предполагал.
Ну что тут сделать, поволок его через всю Москву катать по метро и до дома:

О как) Ловит лучше чем ксиаоми xD
Но правда в некоторых местах по метро слабовато. Технически я не могу представить куда тут смотреть и возможно придётся поднимать каждый усилитель сигнала и снова забирать теху домой для тестов и если всё будет хорошо, то отправлять обратно. А если один из них от хорошего выстрела перестал работать полностью? Опять отправка и путешествия по стране. Связавшись с владельцем я привёл аргументы и договорились менять весь нижний этаж.
Открываю:

Мои этикетки гарантийные, всё чисто и как положено.
Перед отправкой человек написал и захотел себе 512gb памяти засунуть в... телефон)
Как пожелаете.
Действий план таков:
1. Увеличить память.

2. Тут должна быть ещё одна проблема, но я запутался в последовательности ремонта и удалил её. Ниже расскажу о ней)

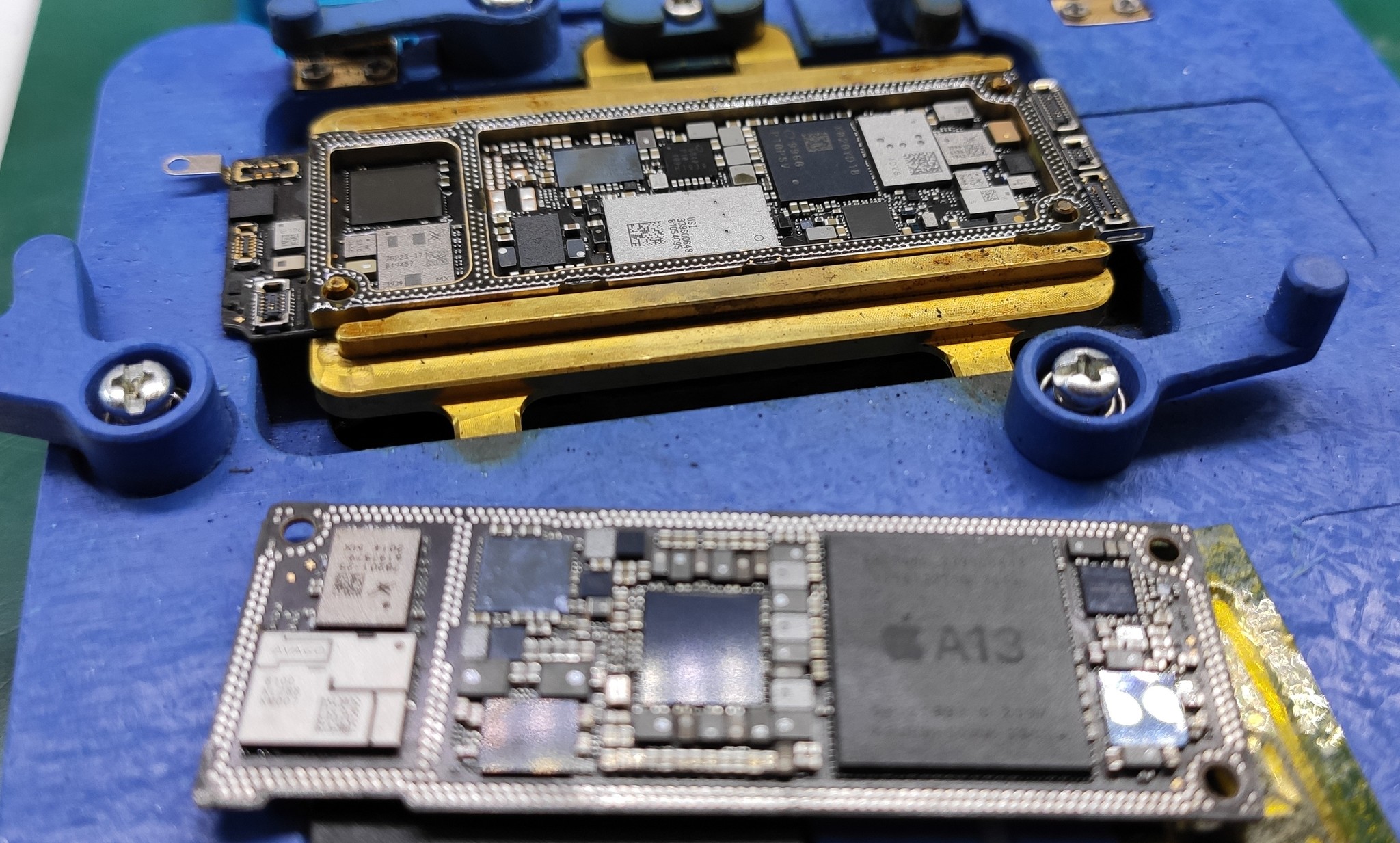

3. Заменить нижний этаж с переносом микросхем.

Слизываю калибровки и серийники напрямую из телефона через провод и записываю их в свежий пролтеррабайтный чип:

Тут как обычно. Спилил - зачистил - запаял. Ничего нового и сложного. Заострять внимание не буду, ибо в моих постах этого достаточно:

Но отформатировать чип под файловую систему 11 Айфона я забыл и пришлось заново снимать его с платы и делать как нужно. Так же убрал привязку чипа wifi, ибо менять его не хотелось. Пусть остаётся в своём компаунде.
После небольшого нагрева весь мой ремонт из предыдущего поста развалился, о чем свидетельствует непрошивка телефона))

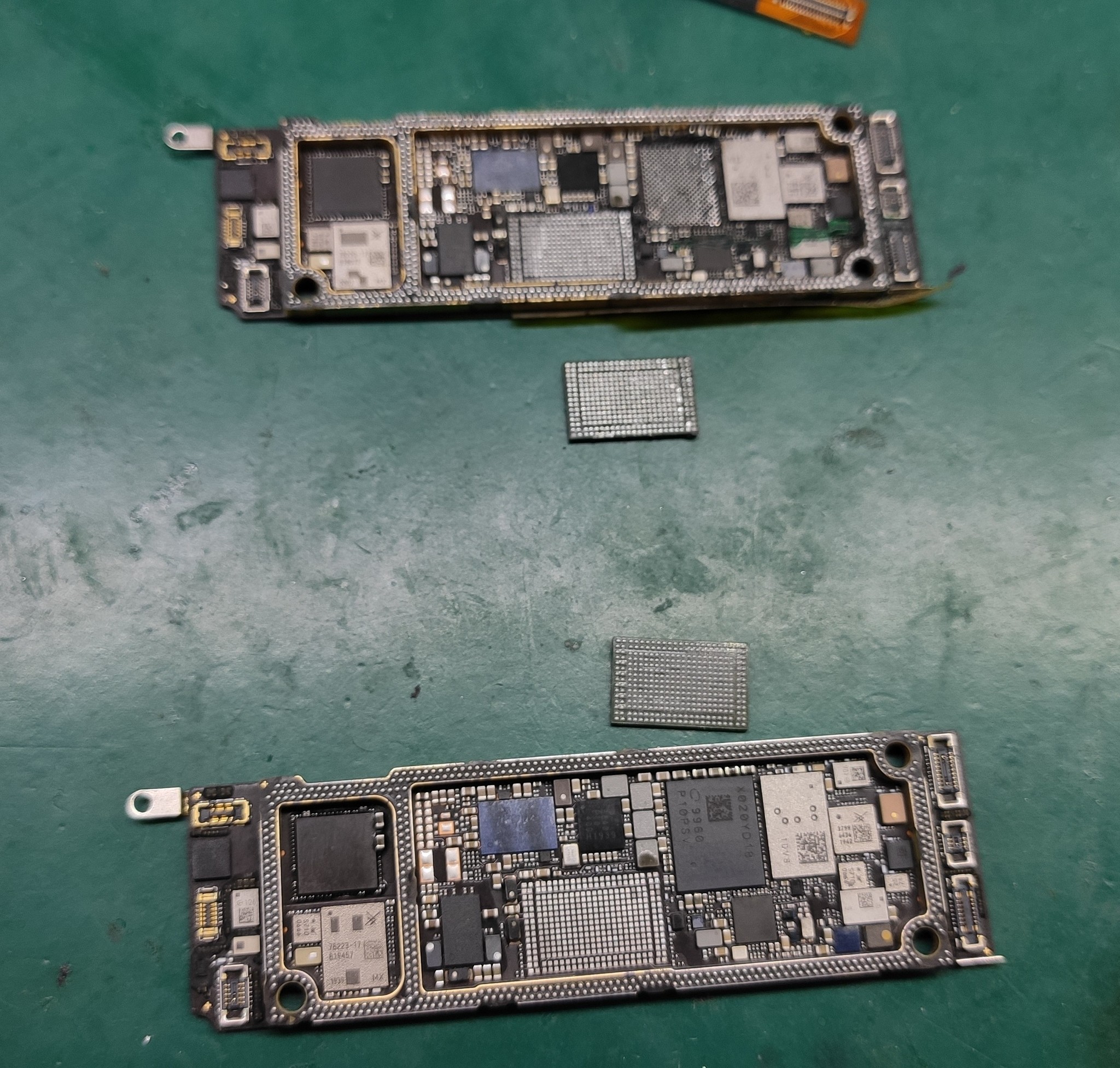

Ладно. Уговорил. Подготавливаю нужное для переноса. Модем:

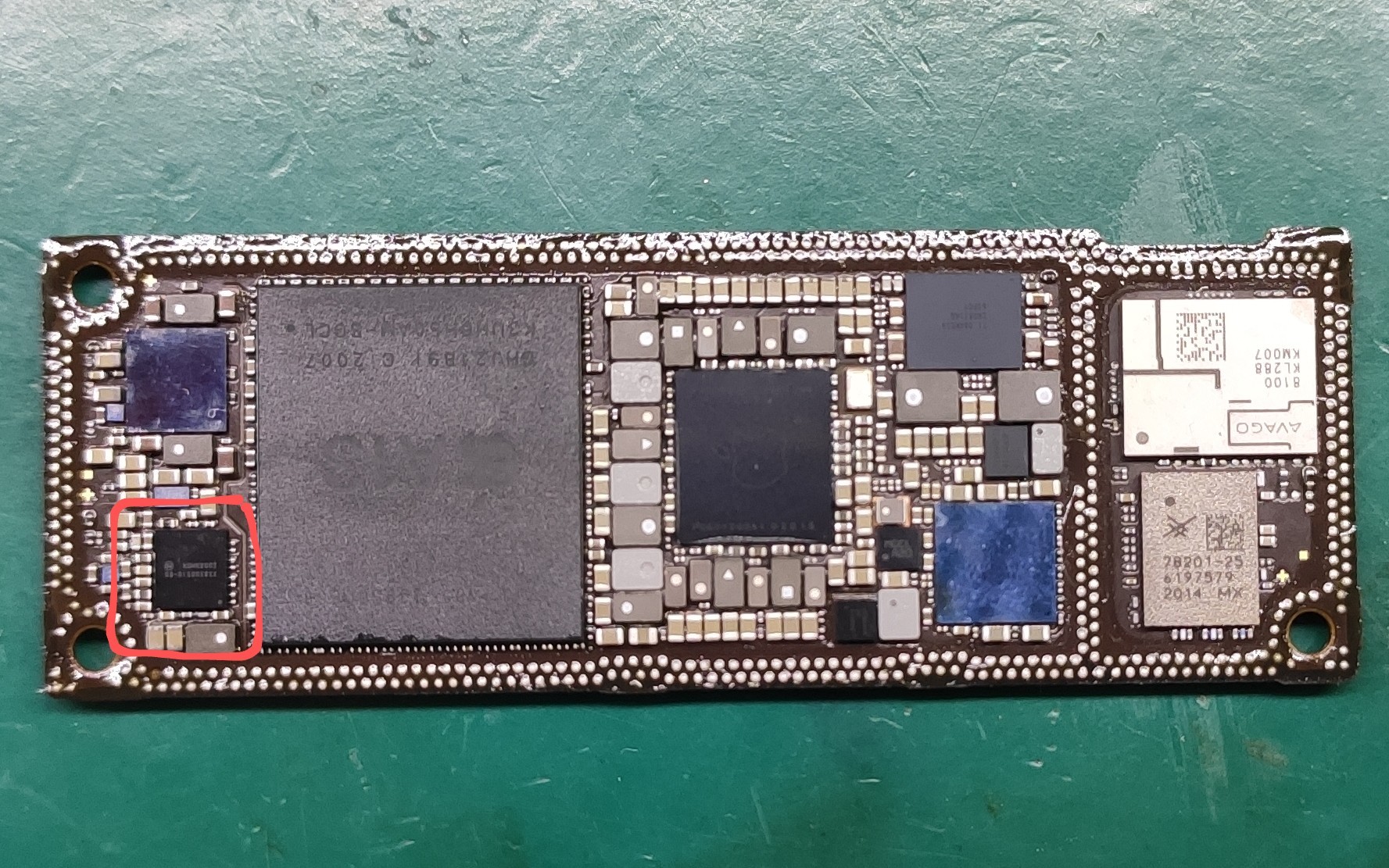

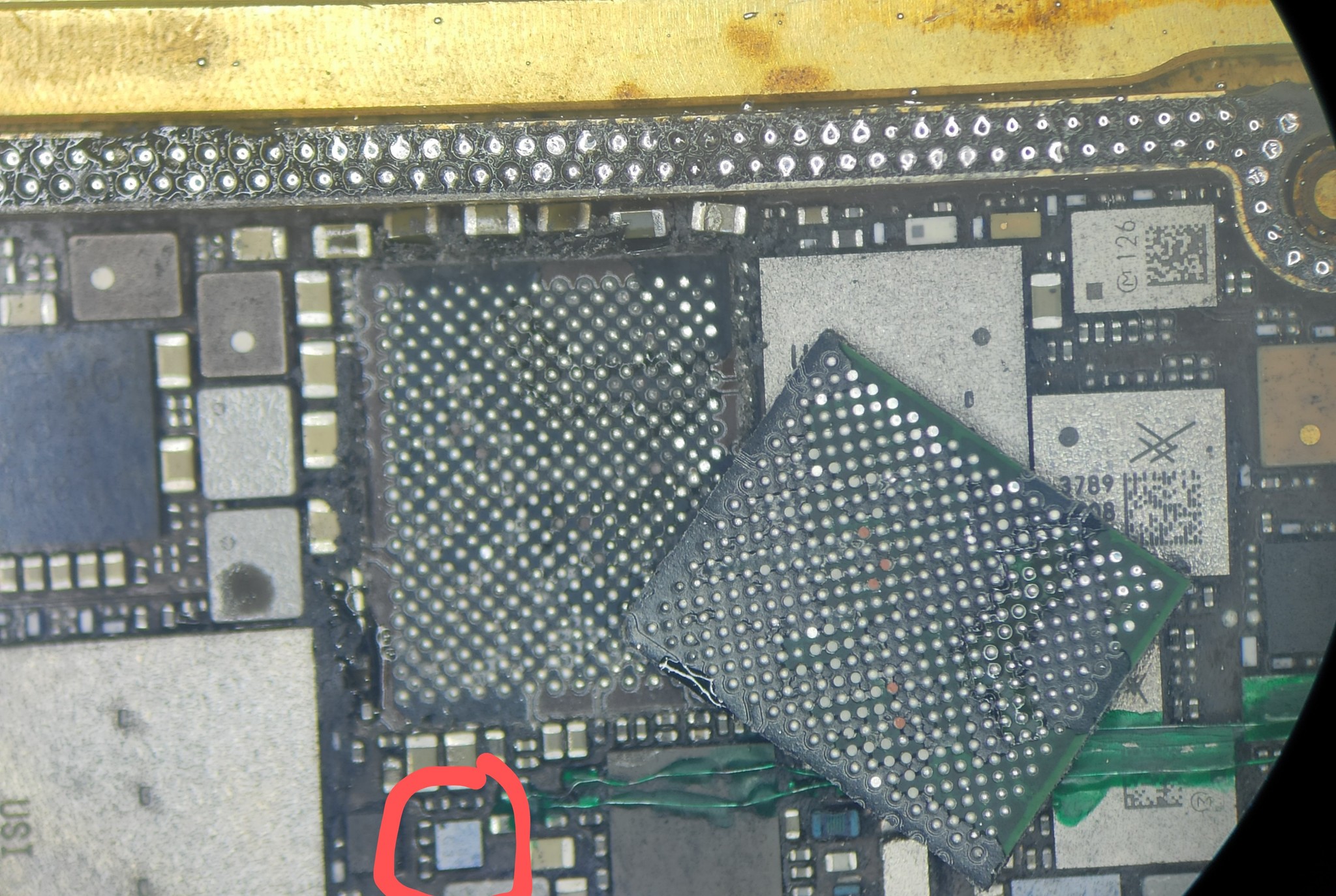

Стекляшку памяти модема (обвёл кружком) я трогать не стал, ибо после выстрела и его вибраций по плате она после демонтажа может сдохнуть. Или развалится. Поэтому, пока работает, считаю инфу из неё через провода:

Далее запись таким же методом в новую плату и быстрая подготовка микросхемы к монтажу:

Итог:

Чисто и красиво. Всё как мне нравится.

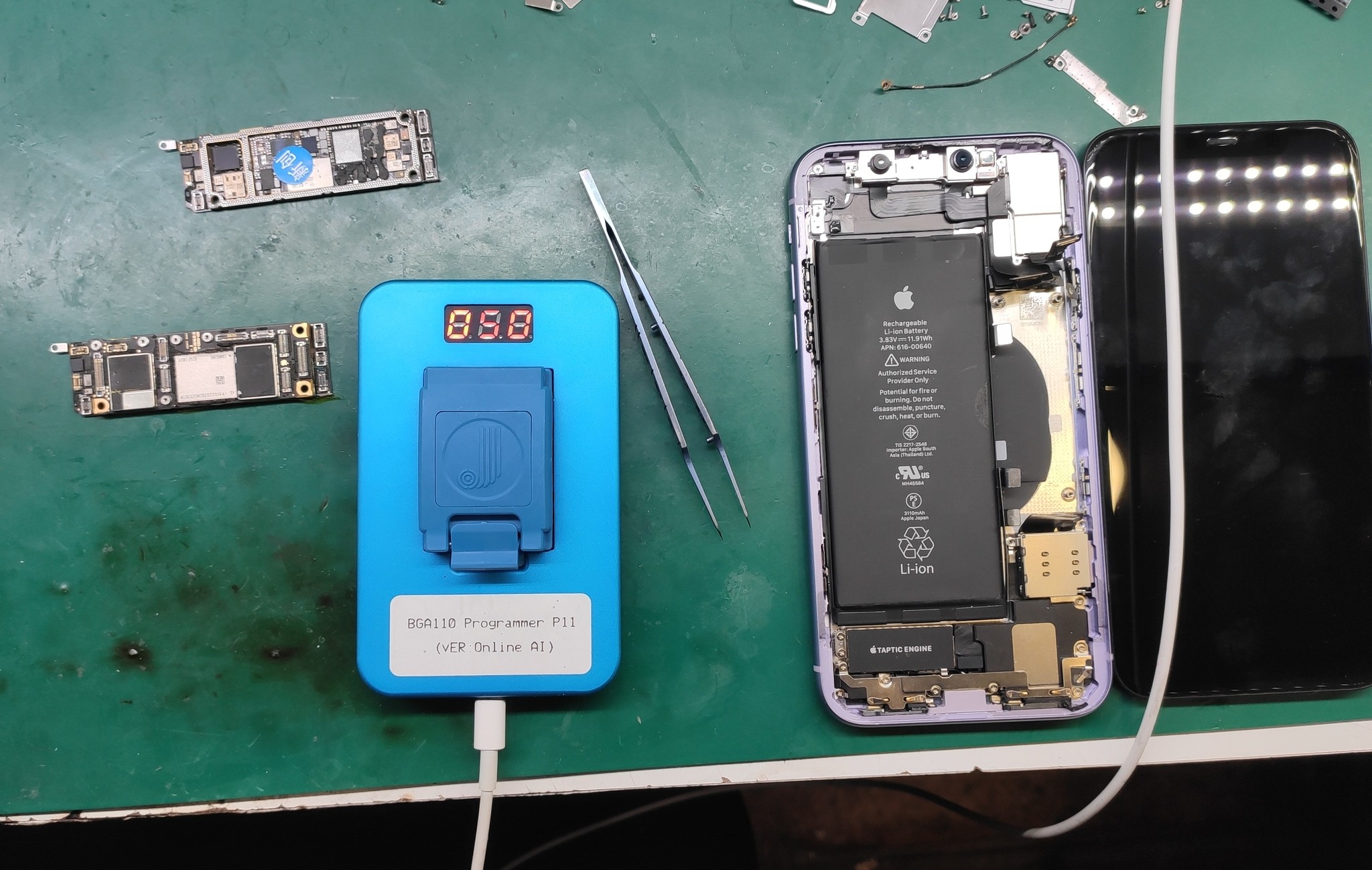

Изёбываюсь с трафаретом и шлейфами прошиваю трубку в таком состоянии:

Десять минут ждал не двигаясь.

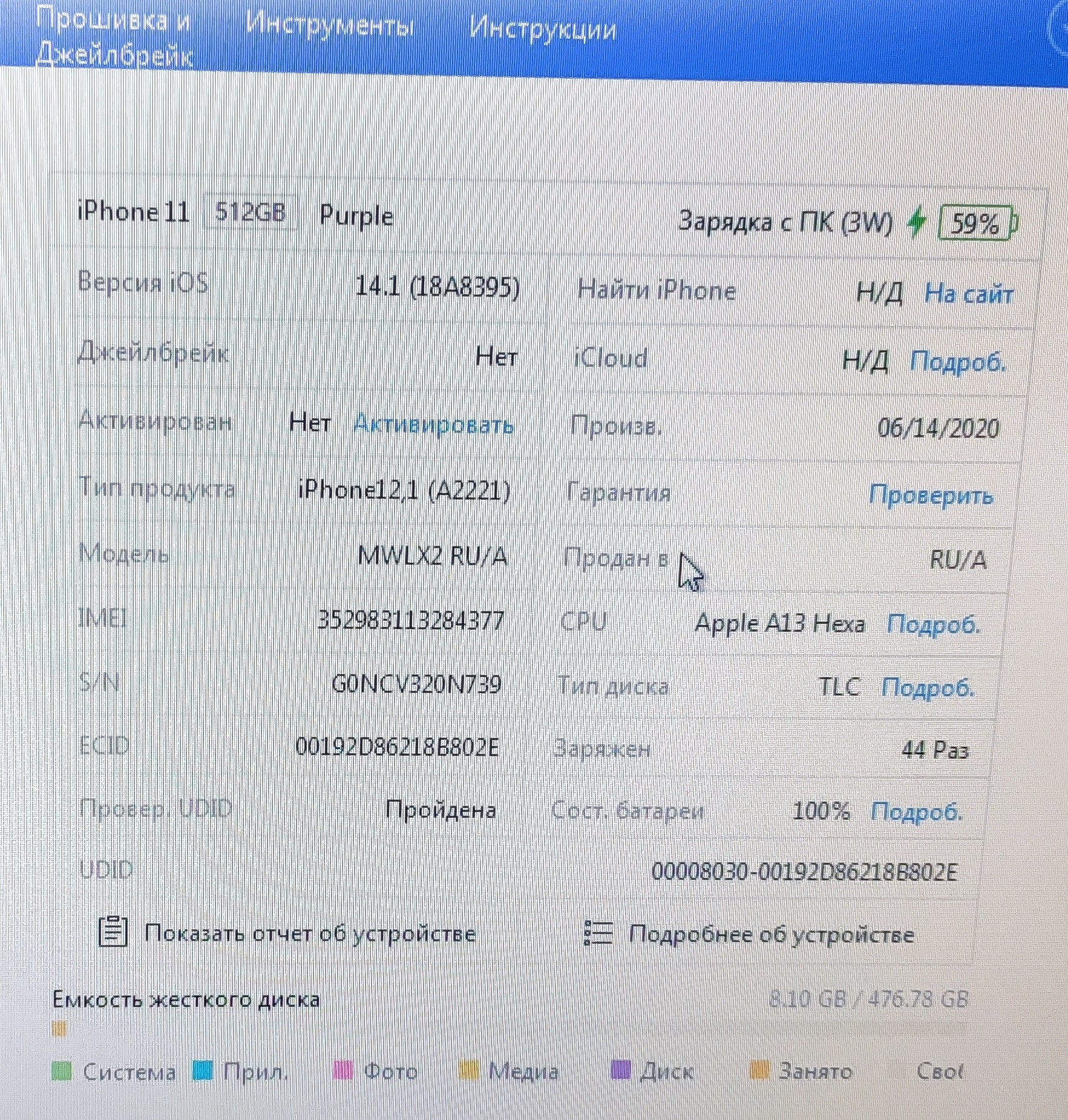

Кстати всё прошилось успешно:

Как и заказывали)

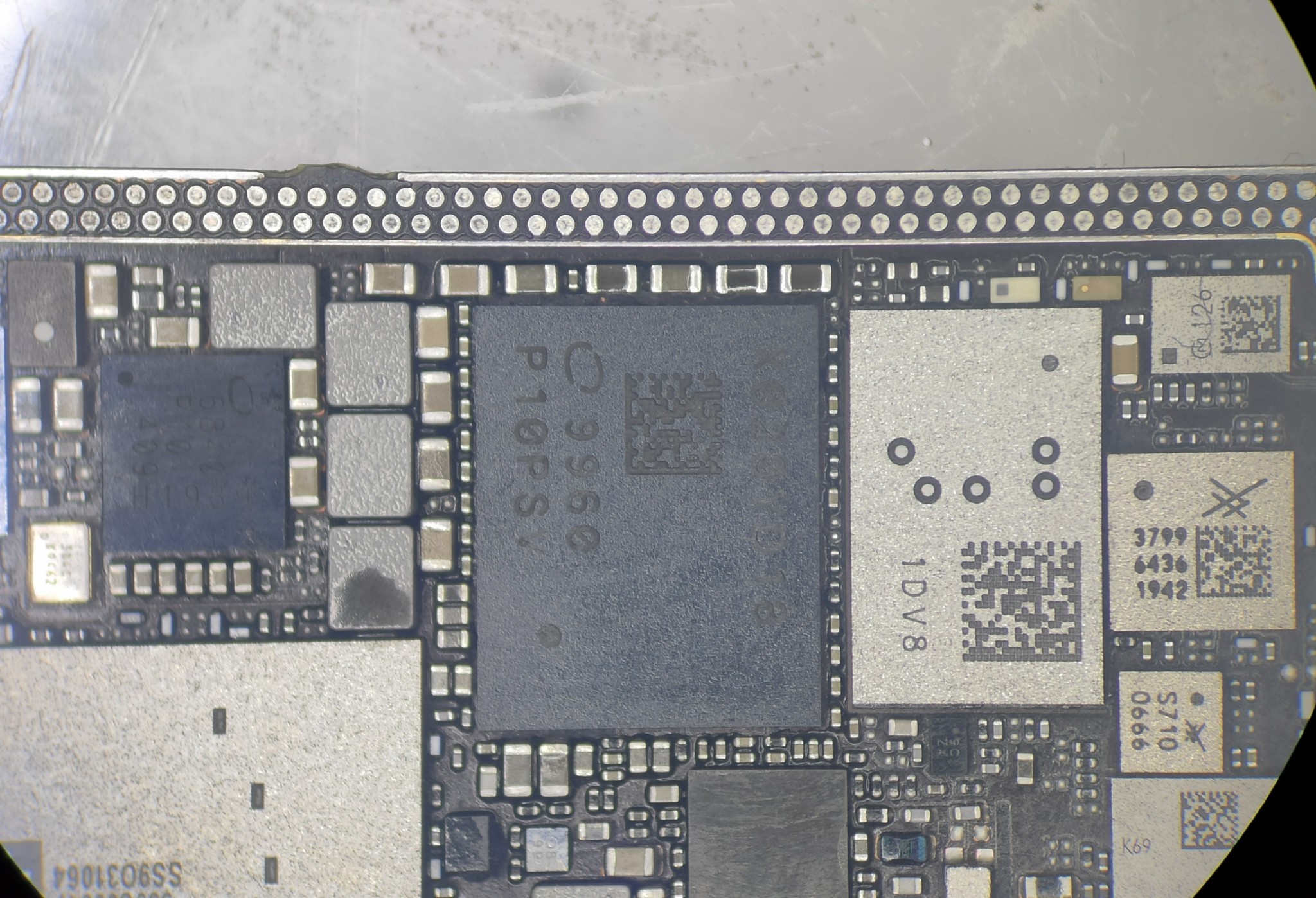

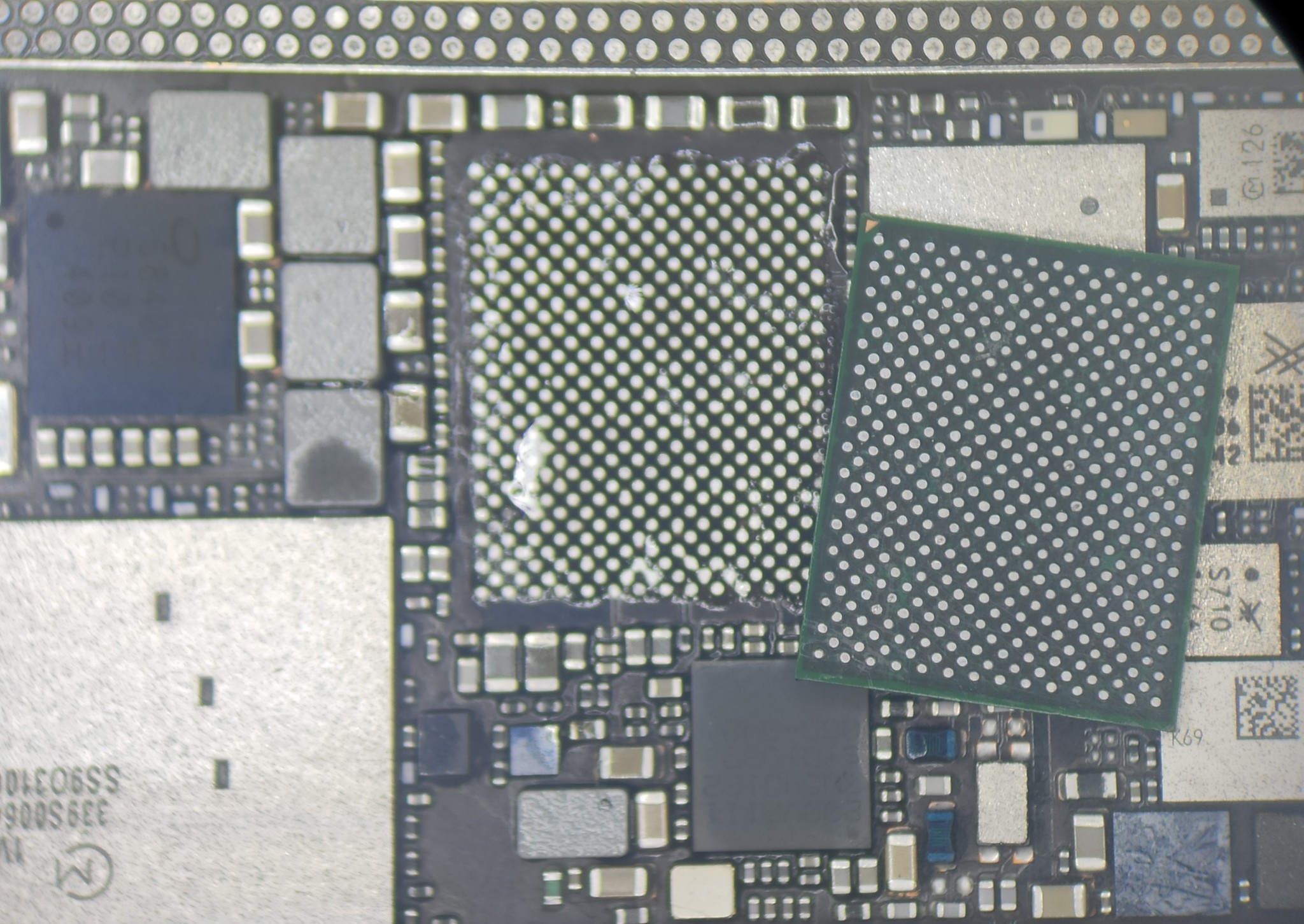

Но вот wifi не заработал. Не отвязался. Жаль. Так не хотелось делать его, но ладно. Демонтажирую, чищу место для посадки:

Готов:

Ошариваю раму и запаиваю платы:

Собираю и тестирую такими же катаниями по столице:

Кстати, ловить стал хуже чем раньше, но стабильно.

Пакую и отправляю.

Итог: ещё одна неделя в сервисе и +16000 рупчиков за доработку и объём памяти 512gb.

Общий итог выстрела - 30000р)

Увидимся...

Рано ещё)

Спустя 3 недели телефон прибыл в роскошный Томск России и сразу же человек сообщил, что через раз работает фейс лица, а потом и вовсе сдох...

Да чтоб тебя.

И не заработал NFC. Ну тут понятно что я лох и не перекинул его родной чип с низа платы, а вот фейс это конечно напряжно, ибо работал перед отправкой, о чем свидетельствует видео. Всегда снимаю работоспособность, отправляю человеку, а он уже оплачивает и я отправляю.

В общем труба снова ко мне)

Приехал он уже в начале декабря.

2й месяц катается и 2 недели в сэрвисе ремонтится.

Вот обида. Делаешь, отправляешь, а он в дороге разваливается. Случается не часто.

Из сотни отправок первый сдох iphone 6s от статик. На обратном пути от владельца выбило проц по линии оперативной памяти, а делал аудиокодек...

Второй телефон mi5, который уезжает рабочим, а приезжает к клиенту невключающимся, потом опять в сервис - врубаю его на зарядку и он работает неделями. Отправляю - работает пару дней и дохнет) Отреболлил оперативку из принципа. Человек недавно получил. Жду отчёта xD

Третий телефон mi9 с расслоением текстолита. Тоже 3й раз катается, но приехал уже печальным и сейчас стараюсь запустить хоть как то.

И четвертый этот айфон.

Это из самых запоминающихся с доставкой)

Телефон приехал и жена сразу полезла настраивать фейс. Настроила. Разблокировала. Ну вроде работает. Через час берёт, а он уже не алё. Сбросила и больше он не смог)

План таков:

1. Перепаять родной чип NFC.

2. Доделать face.

Это случай гарантийный, поэтому делаю уже бесплатно.

Распаял плату, перепаял чип.

Но увы, он не заработал. Я очень долго возился с ним, почти 3 недели, прежде чем стало ясно, что чип не пережил демонтаж. Умер. Он очень тонкий и хрупкий, находился как раз рядом с местом выстрела. Причём я немного разобрался с осциллографом и команды от процессора приходили, но чип молчал. Более того, он просаживал всю линию модем-вайфай-нфц и при перезапуске телефона wifi бывал неактивен пару секунд. Пришлось питание nfc отрезать и забыть про него. Жалко, но такое случается и этот чип замене не подлежит (пока что).

Опечалив человека продолжаю ремонт и разбор проблем с фейсом.

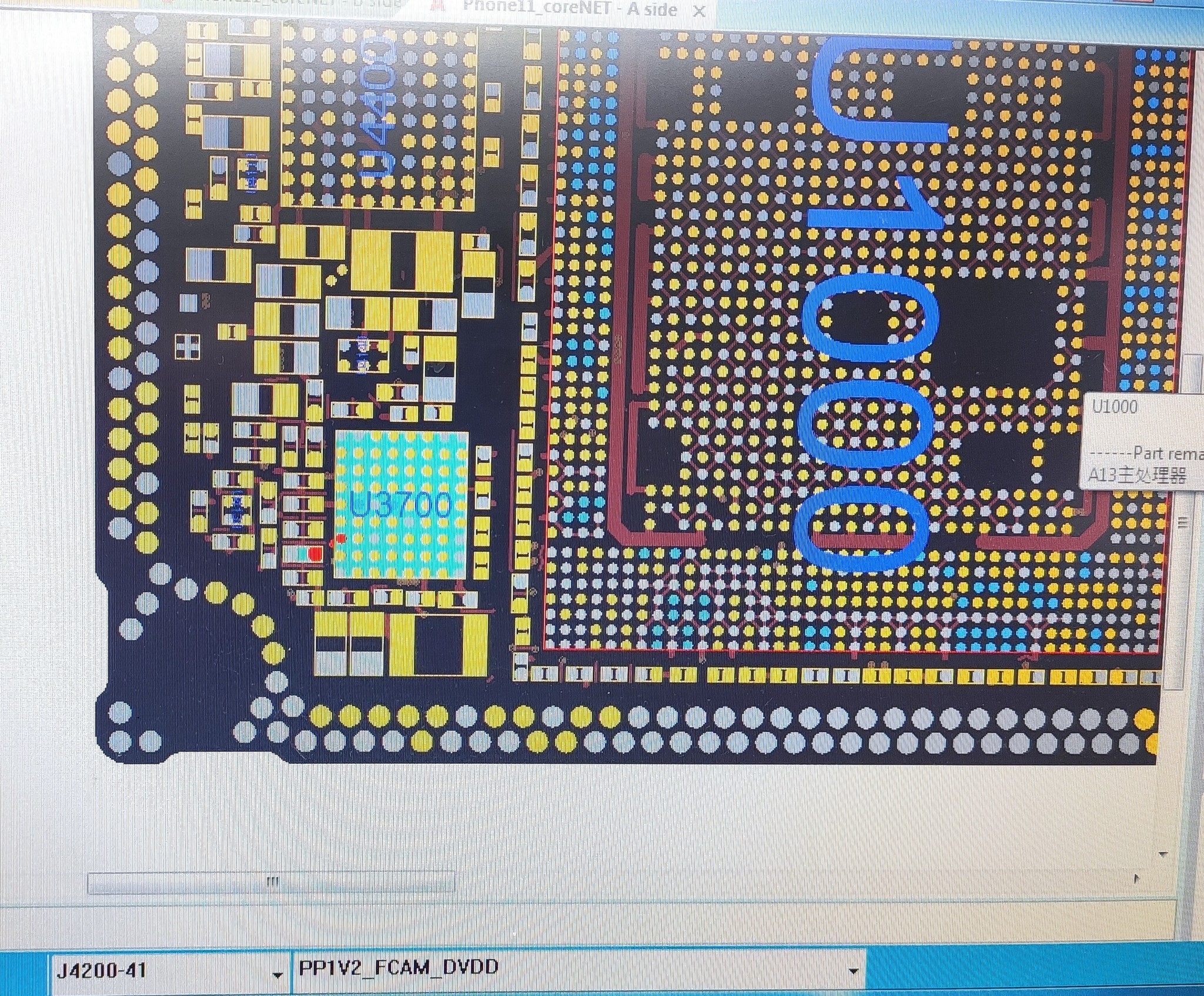

На коннекторе фронтальной камеры я обнаружил обрыв по 1.2v:

А генерирует его тот самый контроллер питания камер, который я ремонтировал в предыдущем посте...

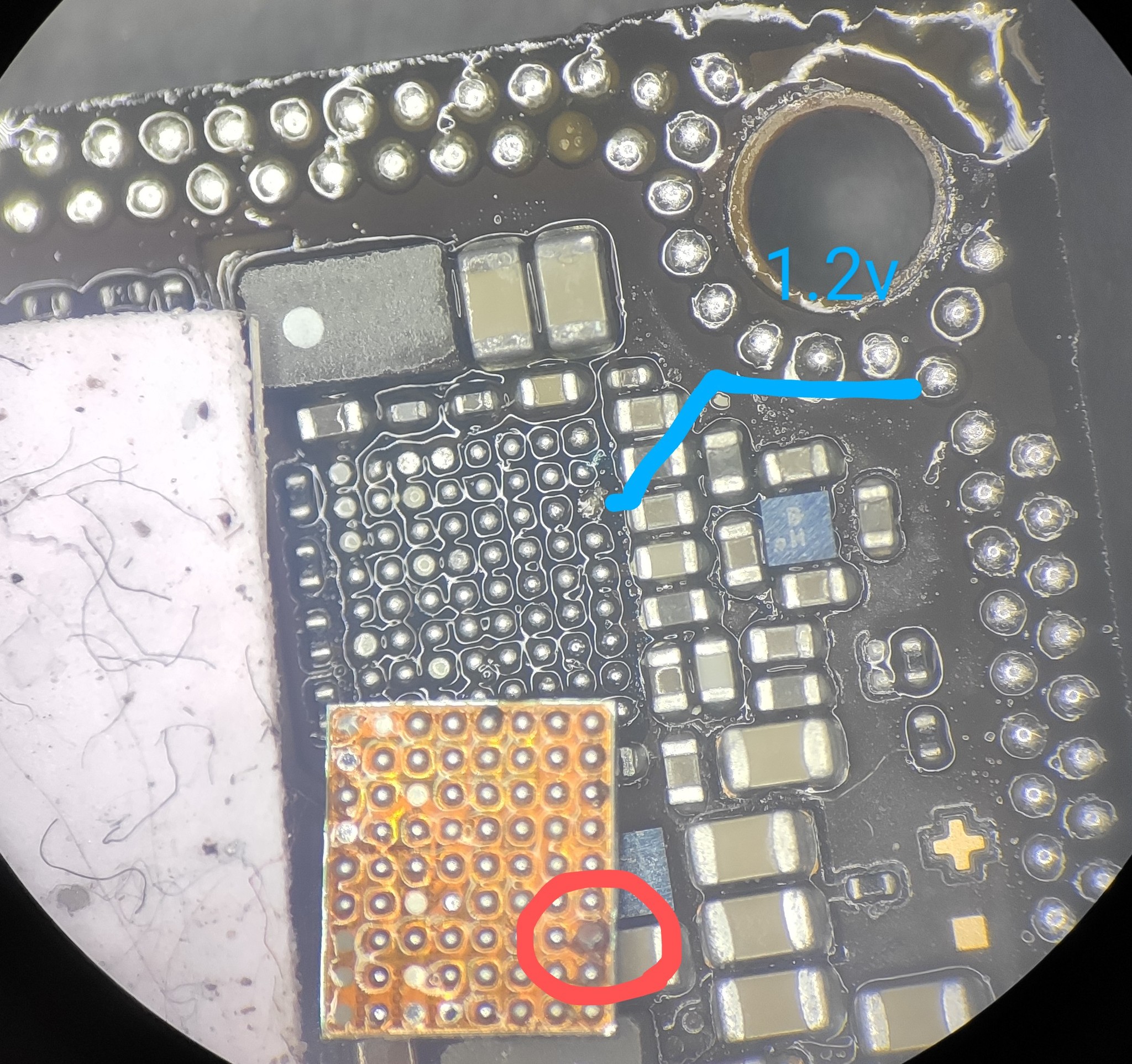

Снимаю его и вот:

Оторван ещё один контакт, хотя изначально он был на вид хороший и устойчивый. Он просто остался на микросхеме. Чуть выше виден мой продублированный. Держится)

В общем восстанавливаю его и всё:

Далее привожу плату в презентабельный вид:

Снова делаю проклейку дисплея:

Собираю, тестирую неделю и отправляю.

До сих пор вроде работает)

Итоги секундного выстрела:

Mесяц в сервисе.

30к денег за ремонт.

3 двухмесячные поездки в доставке плюс её стоимость.

Mёртвый NFC.

Новый объём памяти(было 64gb, стало 512gb).

Новое неавторизованное заднее стекло.

Израсходованно 4 проклейки дисплея общей стоимостью 1200р)

6 или 7 распаек платы.

20см серебряной проволоки xD

Стреляйте ещё.

Запомнится мне этот ремонт надолго.
