Помощь в выборе обжимки для витой пары

День добрый. Прошу помощи у опытных слаботочников. Посоветуйте, какой обжимкой вы обжимаете витую пару? У меня почему то очень много брака. Каждый пятый разъём не дожимается.

Немного предыстории. Довольно долго пользовался utp кабелем сармат и их же разъёмами. Обжимка была с озона за 400р. Брака в обжиме не было вообще (ток если по запаре жилы перепутаю). Этот кабель пропал из продажи и стал пользоваться медным Netlan. Как уличным так и внутреннем. Когда обжал первый раз из 16 разъёмов все недожались. Заманался бегать с тестером. Дожимал все зубчики ножом.

Подумал на дешёвую обжимку. Взял чуть дороже, результат совсем немного был лучше.

Потом купил обжимку ещё дороже (КВТ JT-02М 84825). Тоже не сильно лучше.

Увидел, что сами разъёмы не равномерно обжимаются (крайние пины съезжали). Начал пробовать другие netko, rexant.

С рексантовскими разъёмами и обжимкой квт брака стало меньше всего. Но всё равно каждый пятый не дожат или при малейшем изгибе теряет контакт.

Прошу помощи у опытных коллег, чем обжимать, какой кабель и какие разъёмы используете.

Чем дешевле тем лучше. Понимаю, что есть обжимки за 8к, но не готов к их покупке пока что.

Заранее благодарю.

Лига слаботочников

1.2K постов10.8K подписчиков

Правила сообщества

Запрещено нарушение основных правил пикабу, оффтоп и замыкать + на - при включенном источнике питания

14
Автор поста оценил этот комментарий

Надо такую, у которой линия контактов перпендикулярна ручкам, а не параллельна. Ну и не совсем поганого качества. Все

раскрыть ветку (1)
5
Автор поста оценил этот комментарий

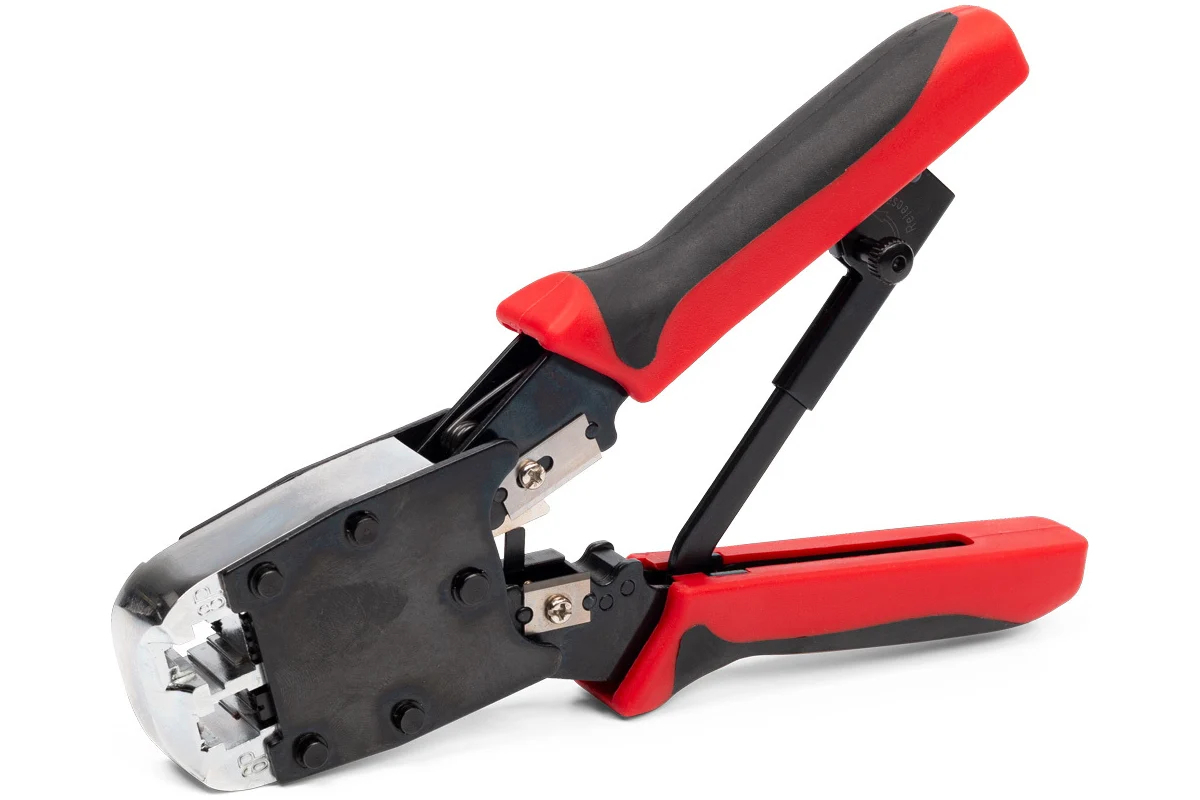

я такую и использую

Иллюстрация к комментарию
показать ответы
43
седина и ненависть
Автор поста оценил этот комментарий

коннекторы - говно, кабель - говно - никакая обжимка не поможет. самые говённые коннекторы, какие видел - RIPO. там тонкие пины (тоньше, чем в обычных), и меньше пластика в самом коннекторе. процентов 30 - 7й и 8й пин обжимаются вбок. VCOM - средненькие коннекторы. их и применяю. какие еще бывают хорошие из недорогих - я хз. обжимка вот такая. если не обжала - знач коннектор говно...

Иллюстрация к комментарию
раскрыть ветку (1)
2
Автор поста оценил этот комментарий

медный netlan вроде один из самых распространённых кабелей на рынке. коннекторы гляну. Спасибо

показать ответы
7
Автор поста оценил этот комментарий

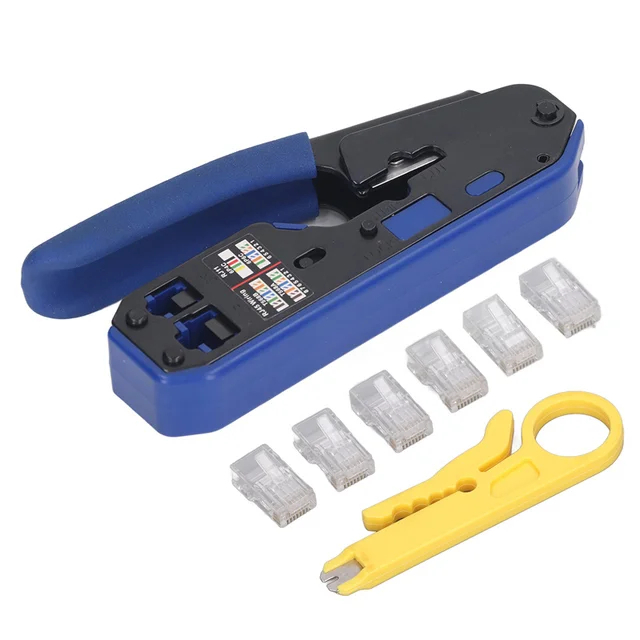

https://www.ozon.ru/product/obzhimka-kompaktnaya-dlya-skvozn...


такого типа пользую, из минусов - наковаленка для обрезки вываливается, надо подклеить. обжимает на уровне книпекса.

И заведи привычку нажимать на обжим пару раз.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

уже по пять раз нажимаю

11
Автор поста оценил этот комментарий
Короче, чтобы все норм обжималось любой обжимкой, кроме совсем уж конченых - делай так:
1. Располагаешь разъем ровно, вглубь засовываешь до конца.
2. Обжимаешь примерно на 1/3-1/2, чтобы контакты только впились как бы в изоляцию.
3. Отпускаешь обжимку, досылаешь разъем вглубь до упора, если немного высунулся.
4. Обжимаешь до конца и приотпуская второй раз.

Брака не будет, во всяком случае у меня никогда не было, ни разу.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

спасибо. попробую
