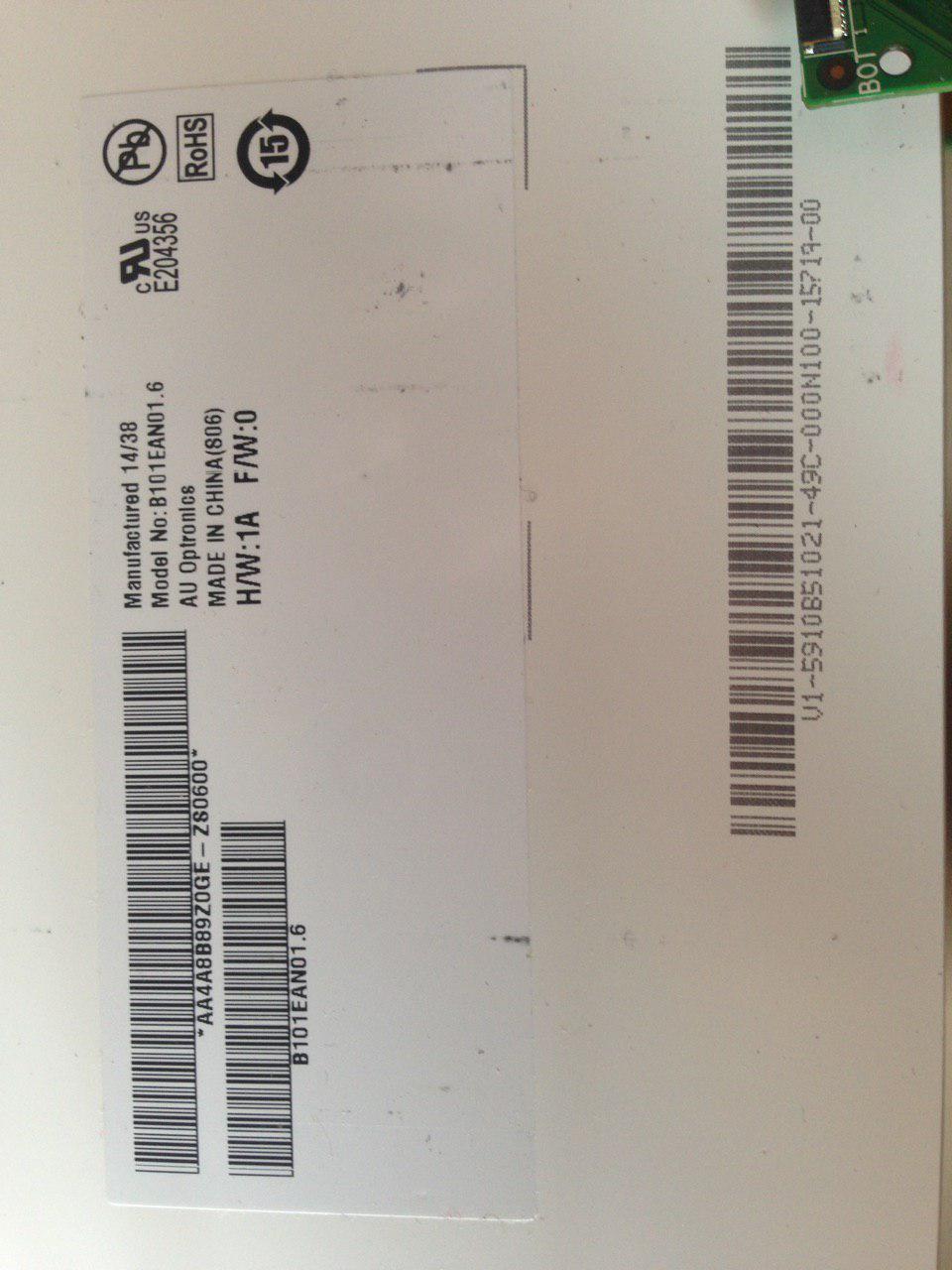

Парни, привет, планшет старый асус с дисплеем 10 дюймов b101ean1.6 36 пиновый, хочу сделать монитор из него, подскажите, какой скалер подобрать , не пойму. вычитал, что есть стандарты 30 50 60 а 36 не нахожу , на фото зад матрицы
http://www.panelook.com/B101EAN01.6_AUO_10.1_LCM_overview_23...
https://datasheetspdf.com/pdf-file/955526/AUO/B101EAN01.1/1Вторая ссылка на даташит. Там вся инфа по режимам работы, питаниям и распиновкам.
Ищите скалер который может выдать одноканальный LVDS 8bit сигнал, 3,3v на логику и 12-19v на подсветку. Далее берете разъемы со стороны скалера и со стороны матрицы и аккуратно подпаиваете провода , чтобы линии со стороны скалера соответсвовали линиям матрицы.
Возможно сможете найти уже готовый провод, но без прозвонки всех контактов на соответствие распиновкам использовать его рискованно.
