ПЛК Flexem FC5. Среда разработки
В интернете мне часто стала попадаться продукция Flexem. Я обратил внимание, что реализуются на этом оборудовании серьёзные проекты. Решил посмотреть дистрибутив для разработки ПО для ПЛК Flexem FC5.
Это не реклама. Мне за этот пост не платили. Я полазил в ПО и хочу просто поделиться своими впечатлениями и мнением по этому поводу.
Реальное железо я не испытывал, у меня его нет.
Установка FStudio-Unified
Для ПЛК FC5 есть бесплатное ПО, называется FStudio-Unified, его можно скачать и установить.

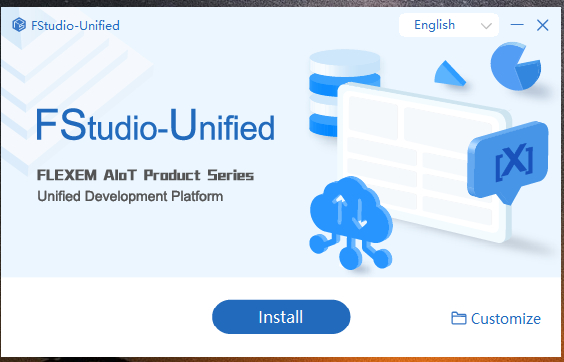

Инсталлер конечно прикольный, в современном стиле.

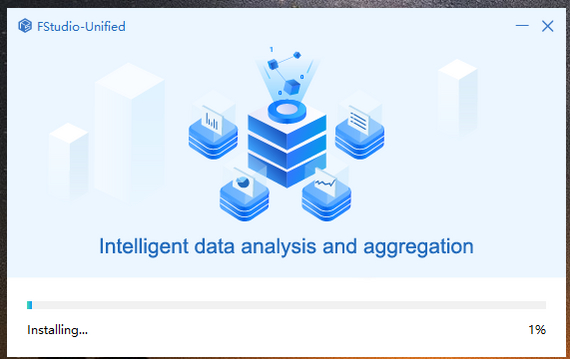

Когда начинаешь установку, начинает перечислять все основные функции оборудования. Это лично для меня что-то новое.

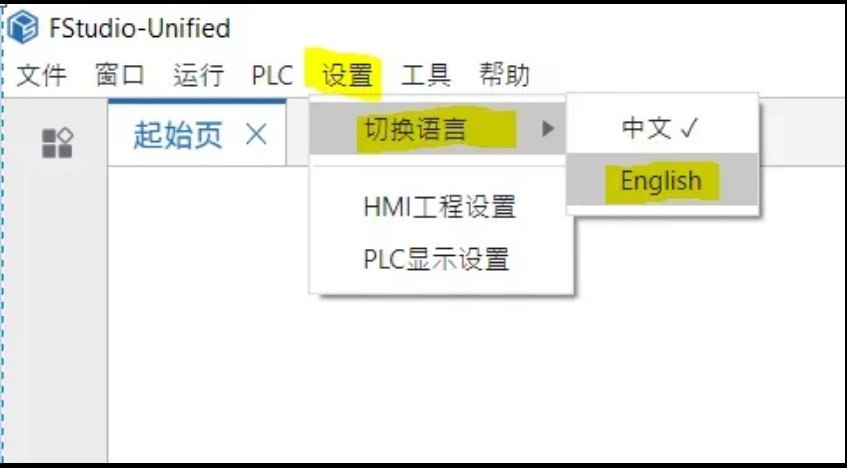

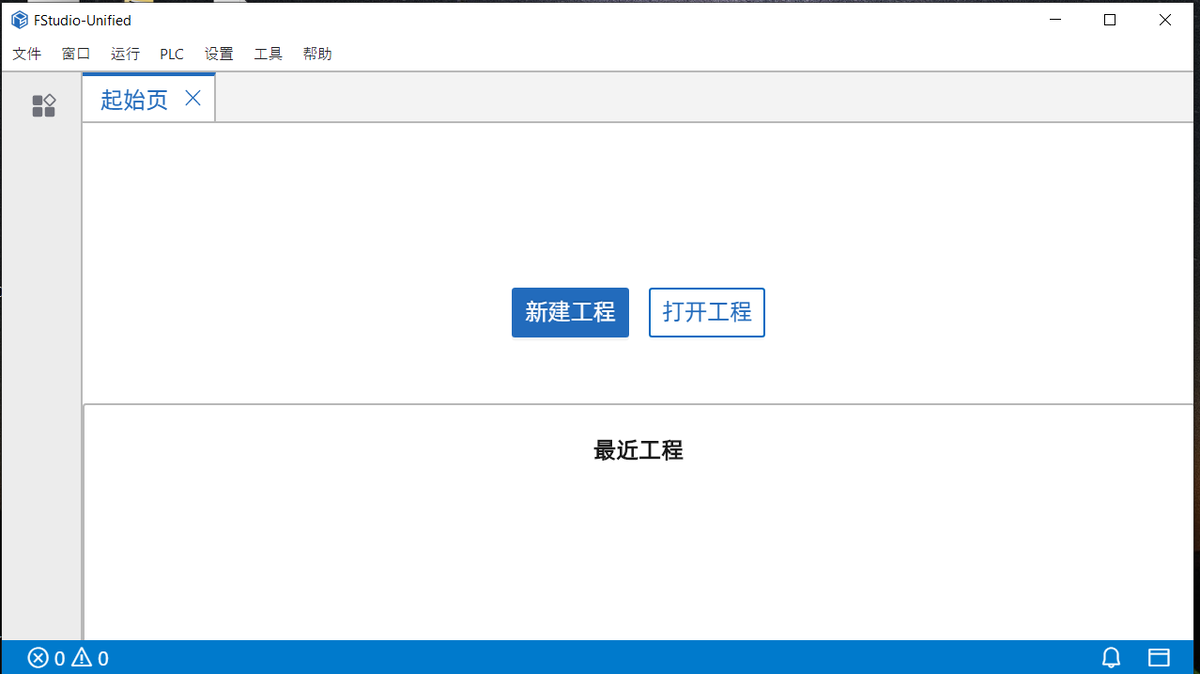

После этого я запустил дистрибутив и меня ждал сюрприз - всё на китайском языке. Поставщик закинул заботливо картинку, как это дело исправить.
Вот так мы меняем язык.
Так как я долго и нудно работаю с дистрибутивами решил без всякой инструкции освоить данную среду. Просто ради интереса. Пойму ли интуитивно.

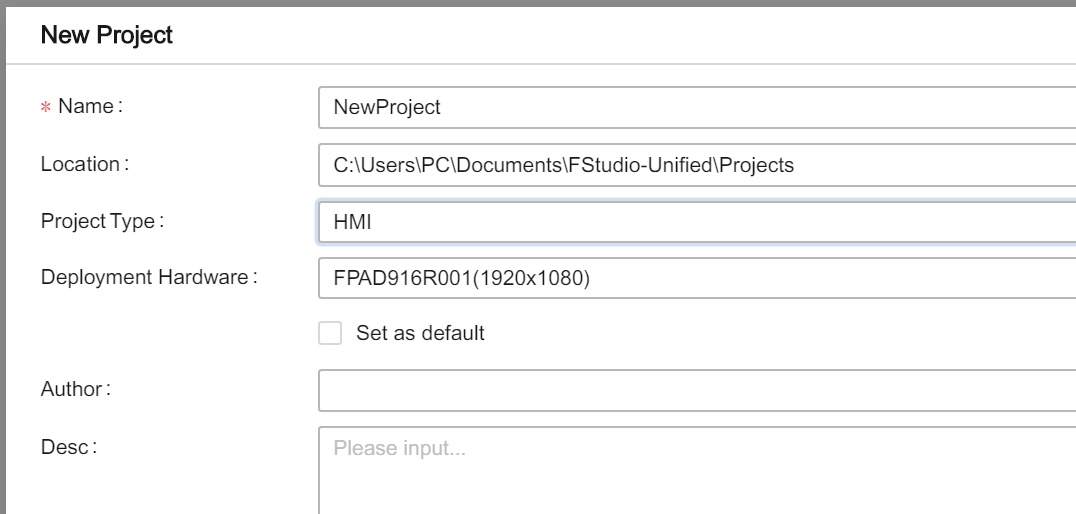

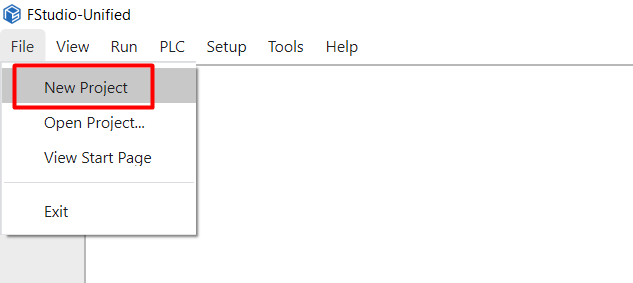

Создаю проект.
Мне сразу предлагает поставить HMI (Эта среда поддерживает разработку панелей оператора). Меняю на ПЛК.

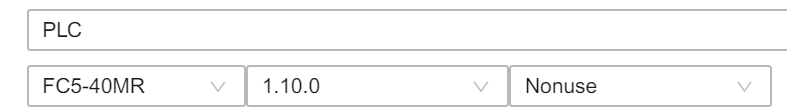

Тут час можно указать прошивку и, я так понял, доп. опцию в виде модуля.
Открывается вот такое красивое окно, перед тобой контроллер, можно всё выбрать, нажать кнопочки, отконфигурировать порты связи. Такая приколюха есть у Delta и Wago. Выглядит достойно и удобно.

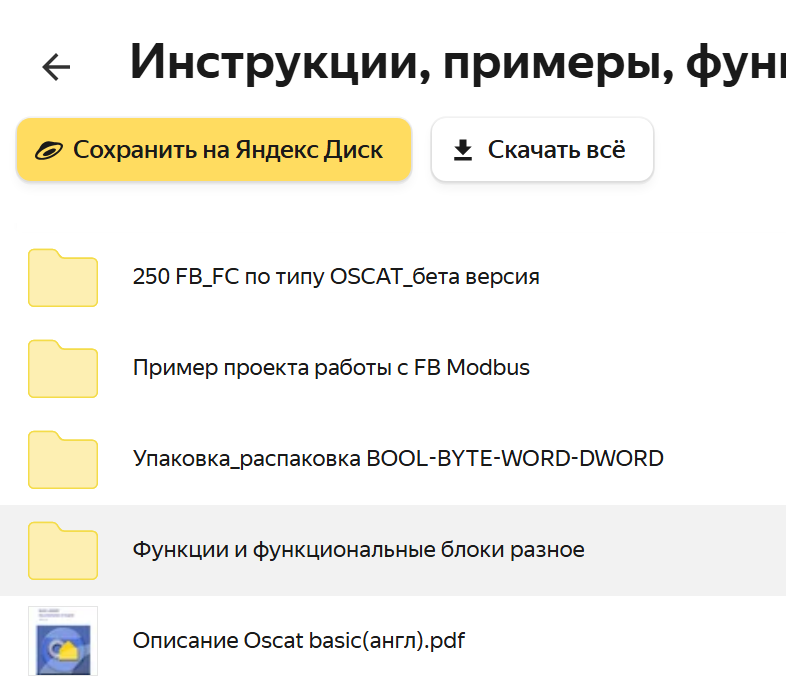

Потом легким щелчком мыши попадаем сразу на проект, где можем писать прикладное ПО, функции, ФБ (LD и ST), глобальные переменные, локальные переменные, задачи и т.д. Библиотек готовых я не обнаружил. Нашёл их в ветке облачного диска, скачиваются и устанавливаются отдельно. Часть из них списаны с OSCAT.
Если есть ошибки, пишите в комментариях.
Это я попробовал функциональный блок на ST. Очень понравилось, что можно пилить конструкции в коде, чего мне в Codesys не хватает.
Можно одним щелчком настроить все коммуникации, всё видно перед глазами.

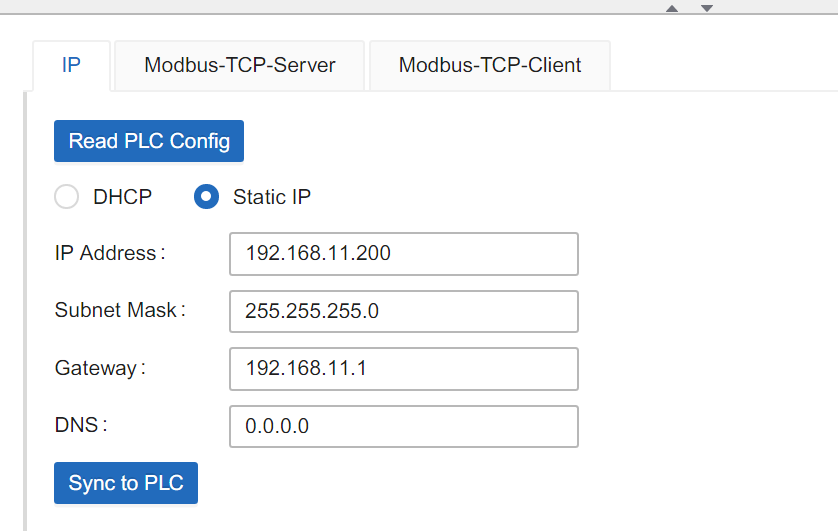

Настройки IP.
Набор типов переменных.

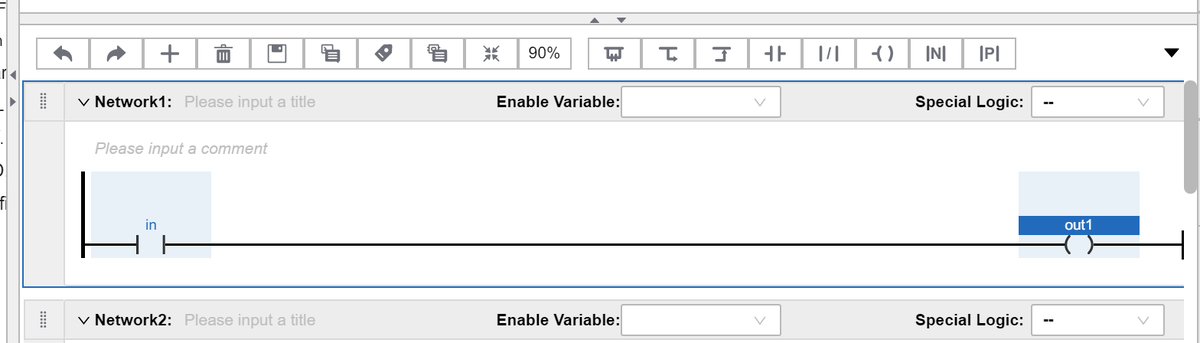

Линия LD.

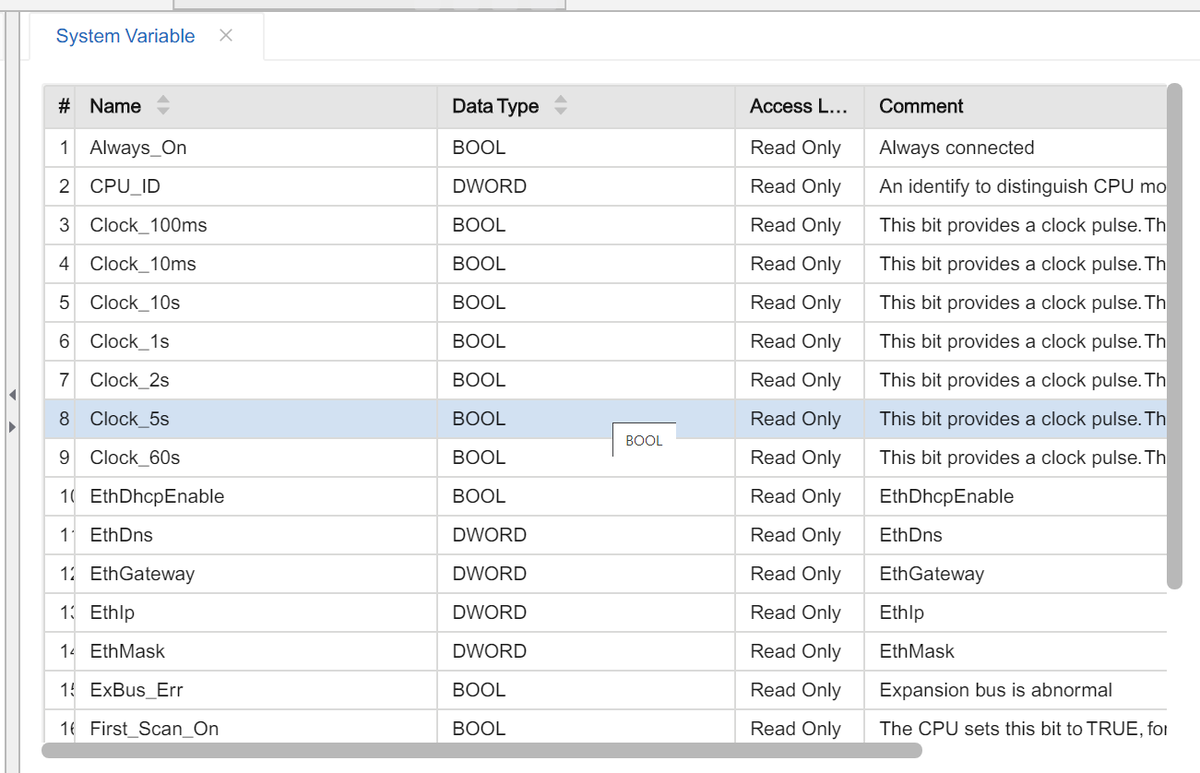

Системные регистры и биты.
Резюме: В принципе неплохая среда. Интуитивно понятное, нет ничего лишнего, всё самое необходимое для работы с промышленным контроллером. Меню удобно расположено, вкладки все рядом, в одном поле. Минимум настроек.
Если статья была полезна, ставьте пальцы вверх. Пишите комментарий и письма.
Пока-пока.
