Первый раз делаю шахматы и сразу с 3D фигурами⁠⁠

Давно я ничего не публиковал здесь. Но я прекрасно помню какие эксперты смотрят и комментят посты. Давайте сразу определим цель поста? Я не претендую на пост лучшего мастера в мире. Я всего лишь покажу, как и из каких материалов сделал шахматы я. Напишу цены материалов, которые использовал я. Это не значит, что цены в другом городе будут ниже или выше. Также это не значит, что нужно использовать только эти материалы.

Итак начнем. Изначально у меня были капы карагача. На этот проект понадобилось два маленьких капа и один большой. На фото ниже видно, как я расположил дерево.

Решено было делать размер детали 550*550, чтоб после заливки и фрезеровки клеток, само поле можно было обрезать в размер 500*500. Немного сложно назвать стоимость дерева, т.к. делалось несколько шахматных досок и один кап мог уйти на две доски. Но будем считать, что 5000р потрачено на дерево. Если бы я использовал обычные куски того же карагача, то я бы не считал это в расход, потому как остатков много. Брал именно каповый кусок. Это кардинально другой вид (для меня).

Далее заливка.

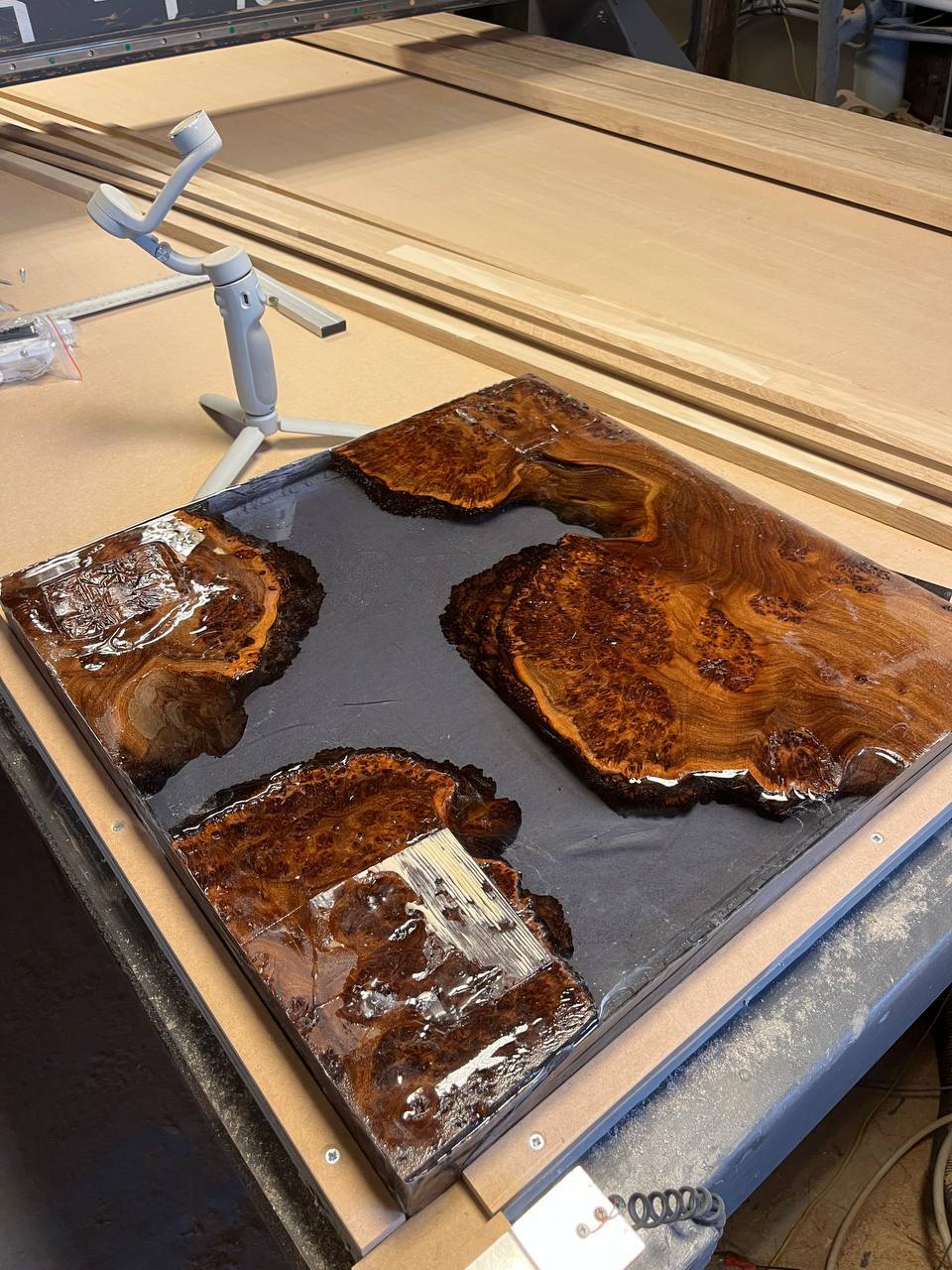

Опалубка была сделана из остатков ЛДСП. И на одну доску ушло примерно 1/2 тубы силикона. Смолу я брал не из дешевых. Но на рынке полно недорогой хорошей смолы. Мне обошлась смола в 18000р за 10 кг. На одну доску уходило примерно по 7-8кг смолы. Толщина заготовки 50мм.

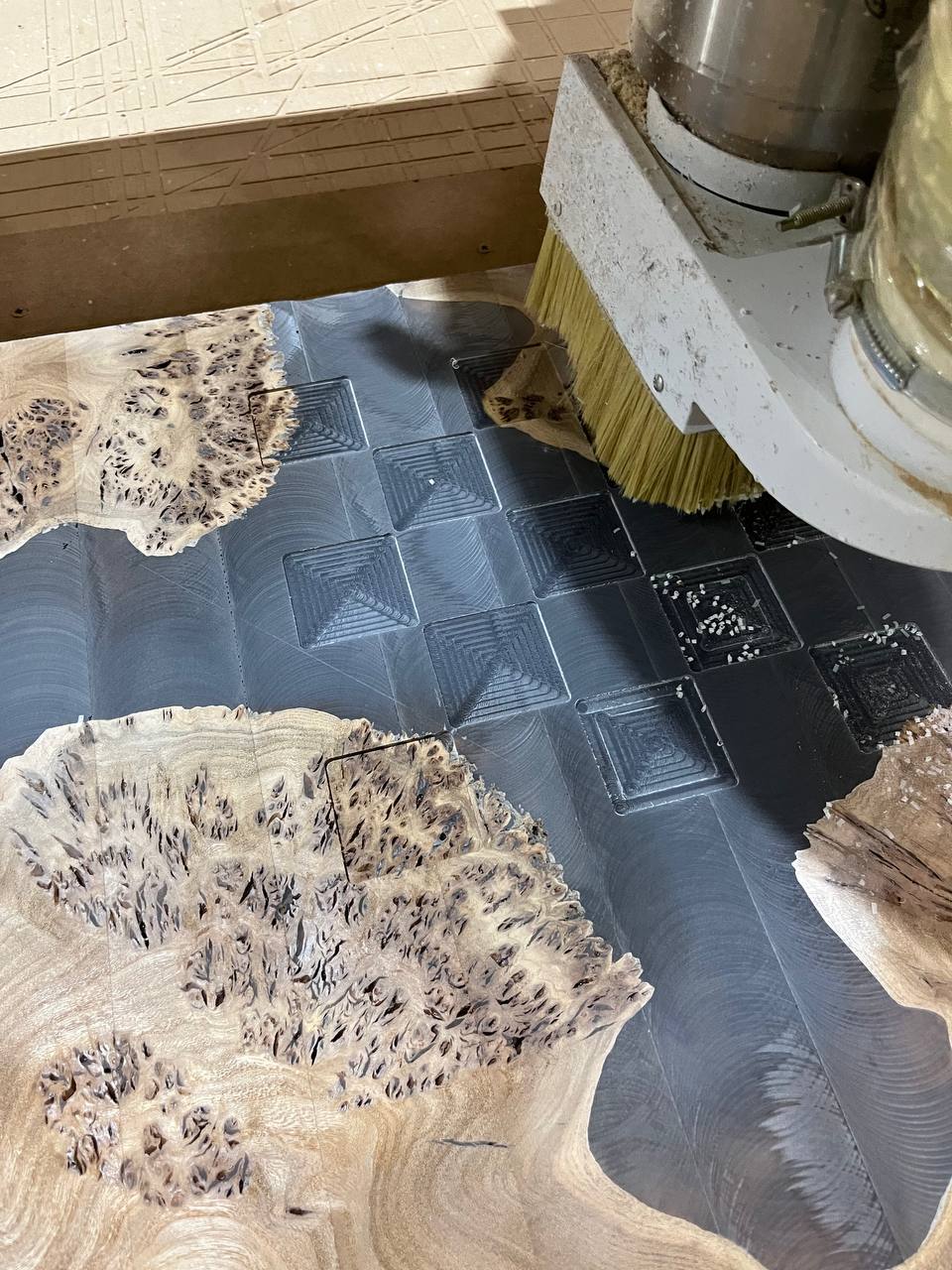

После заливки заготовку нужно выравнить, выфрезировать клетки и обрезать в размер. Все это делается на ЧПУ станке.

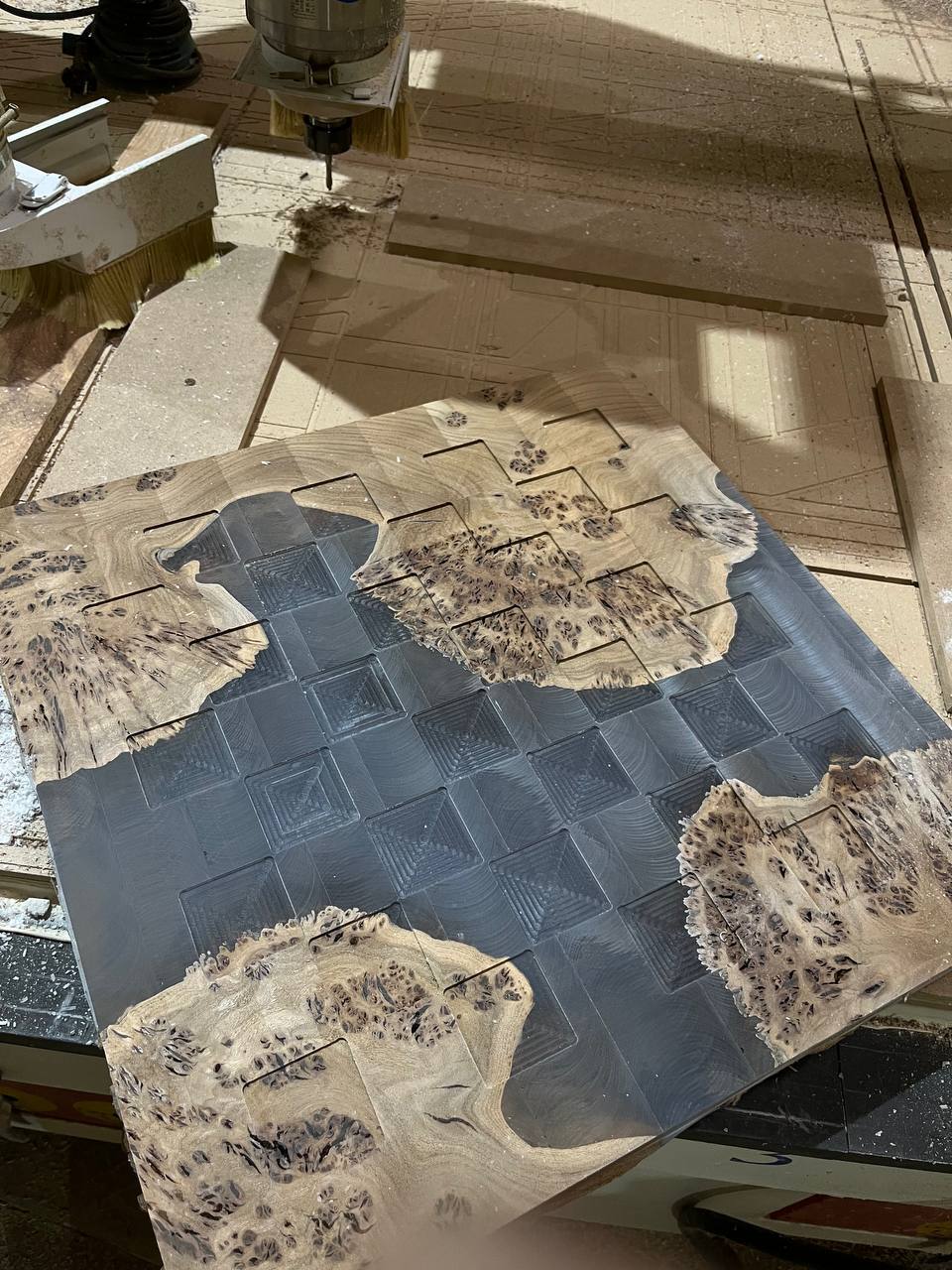

Клетки я сделал глубиной 3мм. Больше делать побоялся, т.к. думал будет видна толщина клетки после заливки черной смолы. Зря я так думал. Надо было делать 5-6мм. Тогда можно было не опасаясь шлифовать после заливки ячеек.

Слишком много внимания уделили доске. Переходим плавно к фигуркам. Изначально должны были использовать простые фигурки. Много красивых молдов продается на просторах интернета. Планировал залить или смолой или литьевым мрамором. Но не было тех форм, которые были по душе. В этот момент проскользнула мысль напечатать фигурки на 3Д принтере, которого у меня нет))) Заказал принтер. Наверное, как и название эпоксидки, как и название смолы для принтера писать нельзя. Кароч, заказал фотополимерный принтер на мой взгляд самый безгеморойный и неприхотливый. Смотрел сначала на авито, но быстро понял, что разница в цене с новым маленькая. Т.к. на одном известном китайском сайте этот принтер часто продается по акции, со скидкой. И даже можно посмотреть когда будет эта акция. Так вот по акции он был дешевле большинства предложений с авито. Конкретно в моем городе предложения с авито были дороже примерно на 1-5к. В других городах дешевле на 1-3к. Видимо люди не мониторят цены нового. С других городов брать рискованно, возможно брак, поломка и доставка. Взял с китайского сайта. Пришел меньше чем через неделю. Вышел в 34к.

Далее выбор смолы для принтера. Можно взять дешевую примерно за 1300кг, но я взял за 2700 на маркетплейсе. Взял сразу 3 бутылки. Но забегая вперед скажу, на один комплект шахмат достаточно двух бутылок по 1кг.

Фигурки, во время печати я выяснил, что все 3д модели из свободного доступа можно использовать для личного пользования. Если я хочу продать такие фигурки, то мне необходимо платить автору работы. Я, конечно, не выяснял, как оплачивать, например, в другую страну, но вдруг кто-то знает, напишите в комментариях. В моем случае шахматы делаются для сына. И заморачиваться с оплатой авторских я не стал, но параллельно узнал, что 3д модели с портретным сходством можно заказывать. Стоимость работы проверенного скульптора мне озвучили в 8к за одну модель. Что я и сделал. Заказал по фотографии модель своих товарищей, которые находятся сейчас на линии. И напечатал их в амуниции, с обалденной детализацией.

Возвращаемся к шахматам.

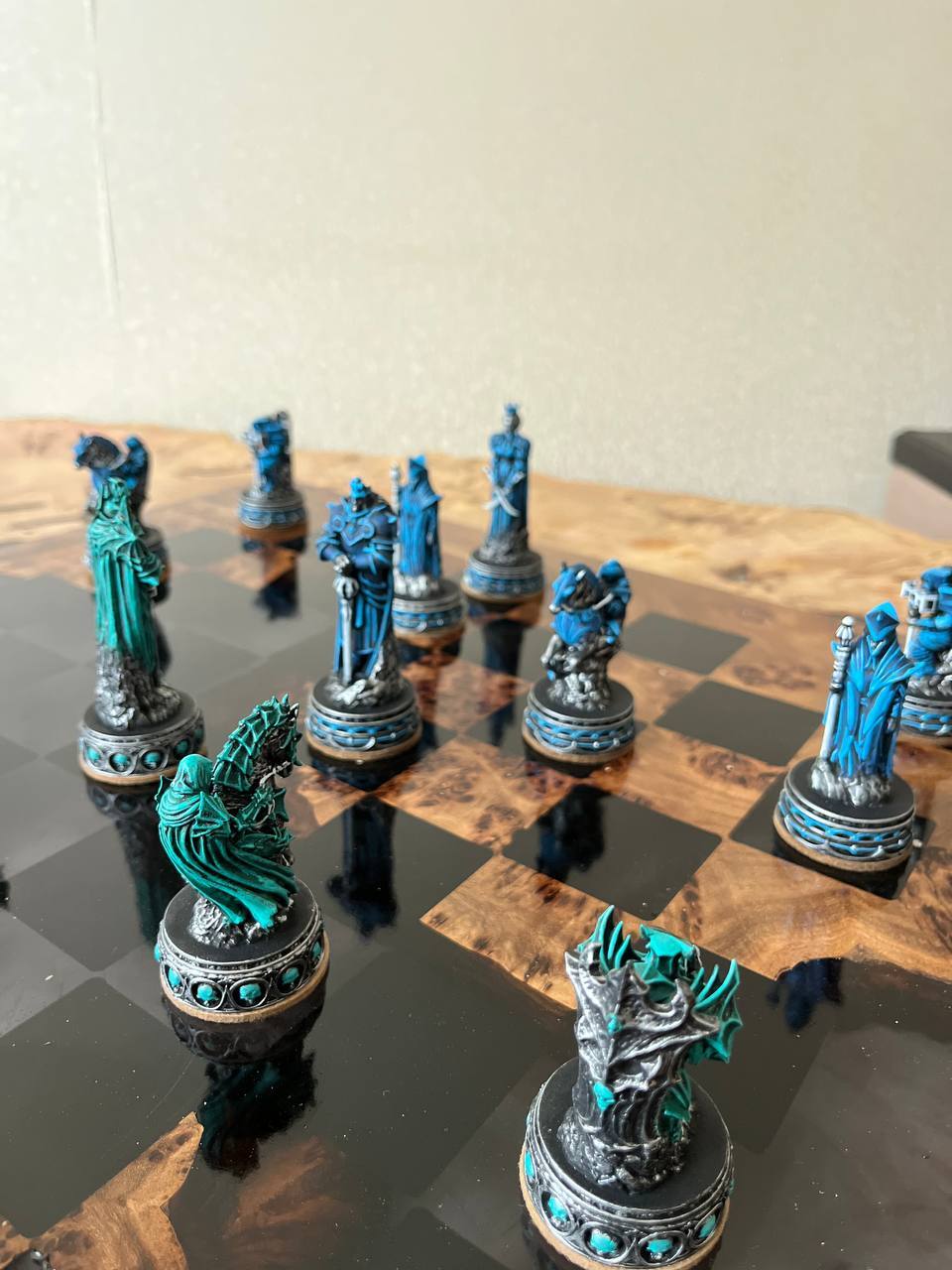

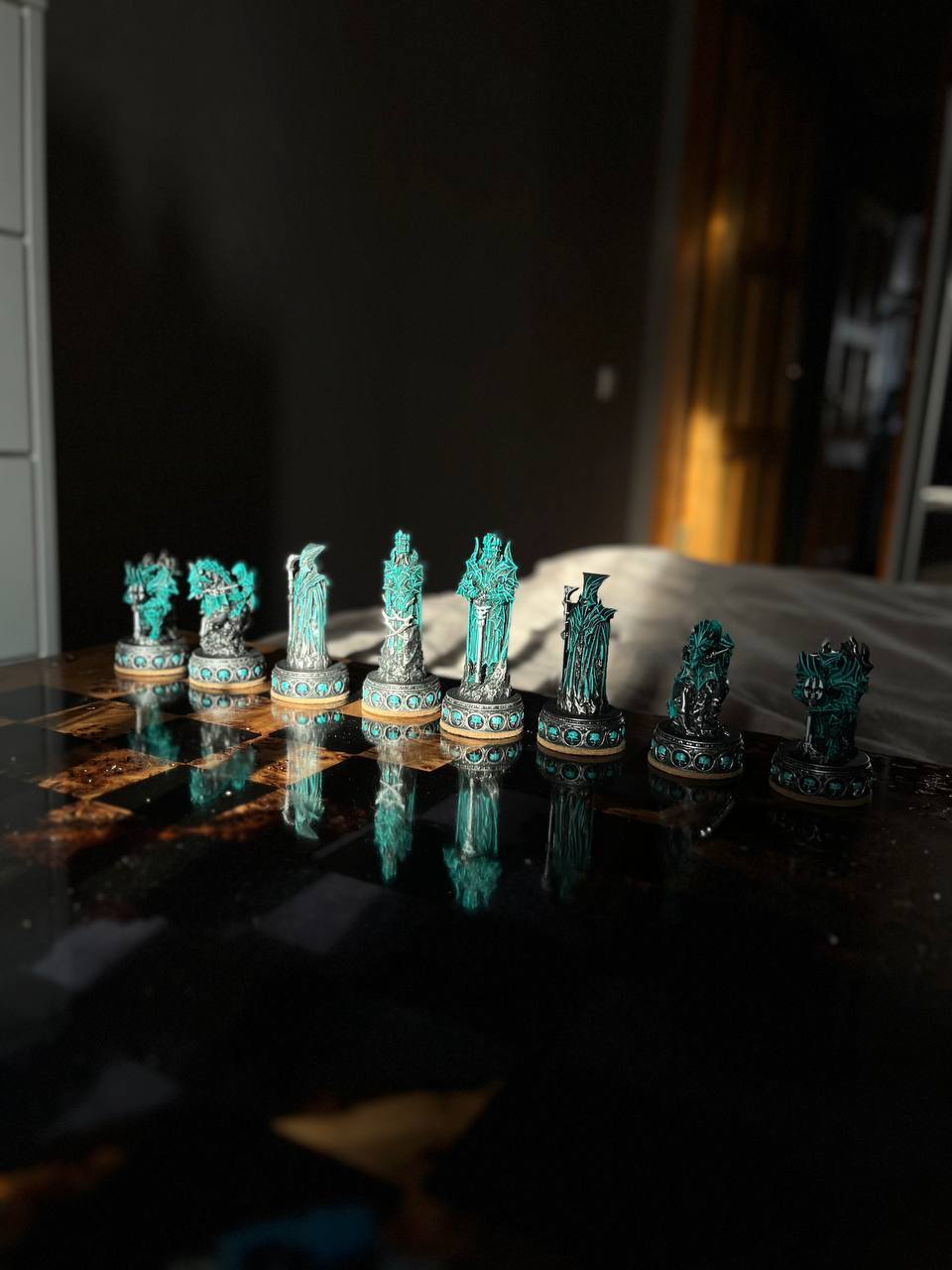

Самые внимательные увидят, что нет пешек. Пока еще не выкрашены. Работа непрофильная и ее можно отложить, хотя растягивать проект не хотел.

Подытожим:

Прямые траты для меня: дерево, эпоксидка, смола для принтера, войлок для фигурок, металл для фигурок.

Косвенные траты для меня: 3д принтер, мойка и засвет для фигурок.

Если вы решите сделать такой проект, то помимо вышеперечисленного понадобятся фрезер с ЧПУ, фреза выравнивающая ( у меня 60мм), фреза компрессионная (я использовал 6мм). Также нужна будет шлифмашинка (у меня макита 5030), много абразива от 120 до 1000 зерна. Полировальная машина и полировальная паста к ней ( У меня две пасты обе 3М). Ну и из очевидного нужно помещение с разделением на беспылевой отсек. Электричество. И конечно, ваше драгоценное время.

По завершении проекта добавлю фото уже готовой доски (осталось залить одну ячейку, она протекла), отшлифовать и покрыть лаком. Раскрасить пешки.
