Печатаем картины на 3D принтере⁠⁠

Всем привет.
Однажды некий буржуин, используя немного смекалки, щепотку знаний программирования и чужие наработки, решил, что было бы прикольно печатать не черно-белые унылые картинки, видимые только если сзади есть источник света, а полноценно раскрашенные картины. И понеслась.

Взяв клиновый сироп и включив хоккей по телевизору, чел запилил приложение по раскраске любой загруженной картинки на 3Д принтаке. Назвал он ПО максимально благозвучно для пользователей РФ, HUEFORGE aka ХУЕФОРДЖ. Кайф? Кайф

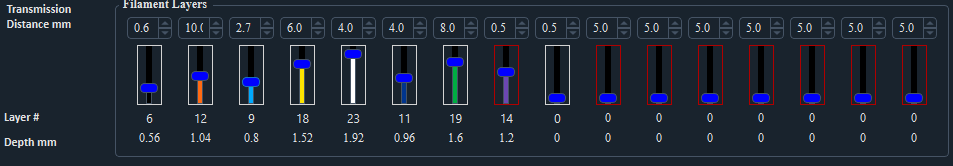

Технология, на самом деле, простая до безобразия - делается литофания на основе градации оттенков серого цвета. Это уже классика, много сервисов, в том числе и онлайн умеют так делать. А далее мы добавляем имеющиеся у нас в наличии материалы и цвета, а далее по мере возможностей, раскрашиваем полученную литофанию до максимально приближенного к оригиналу результата. Вот этими вот ползунками:

Для незнающих - литофания в 3Д печати - это когда изображение преобразуется в STL модель по карте высот светлых и темных участков. Чем темнее - тем толще участок литофании. А значит, меньше света проходит сквозь него. Так создается черно-белое изображение с градацией света. Всё логично. Пример на моём кривом видео 19-го года:

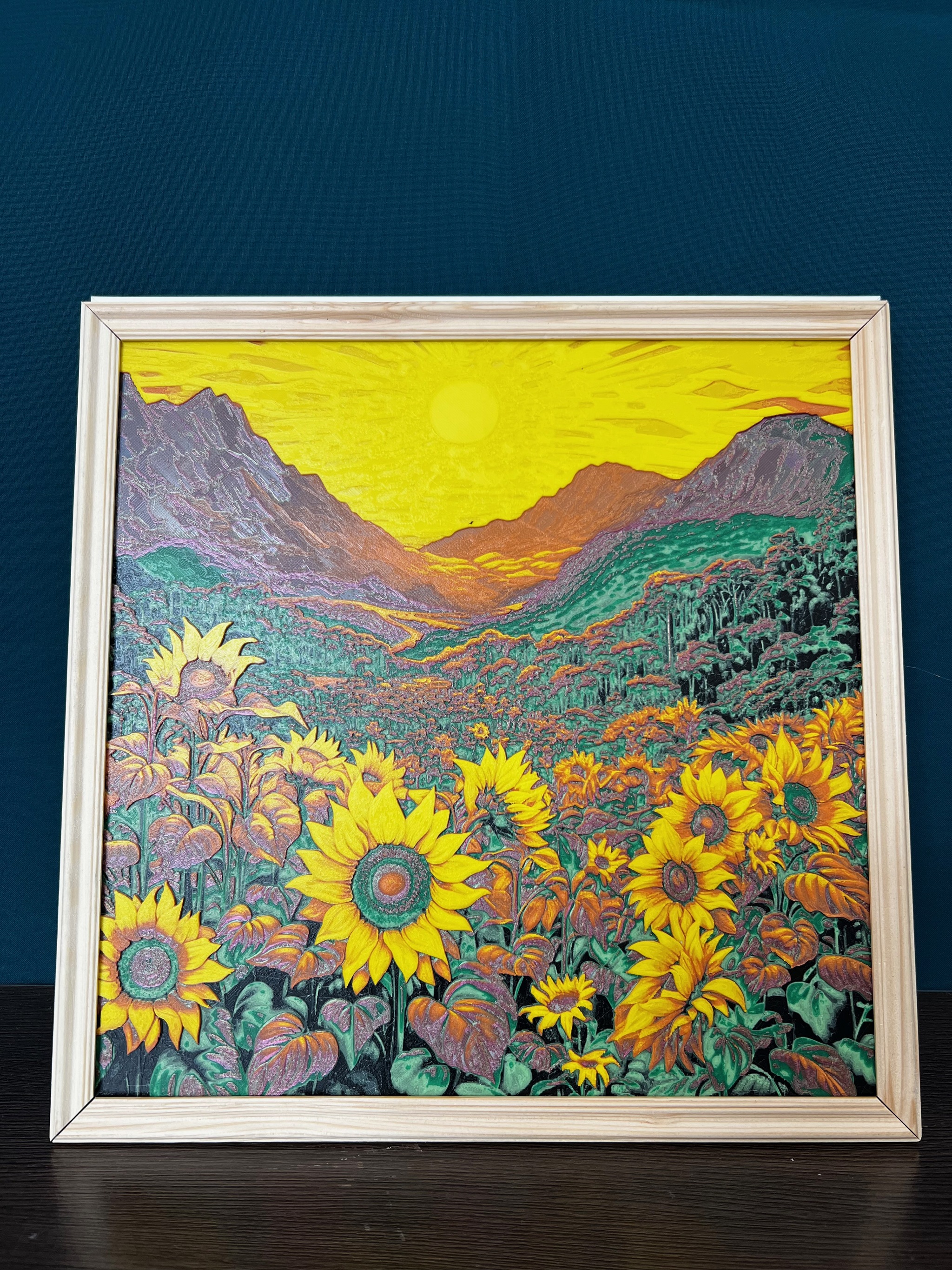

Мода на литофании объективно сдохла лет 5 назад, а тут вот оно как. Оказывается, можно вместо печати ч/б картинки просто сменить пластик на нужном слое, и получить красивую картину. Хоть на стену вешай так и сделал:

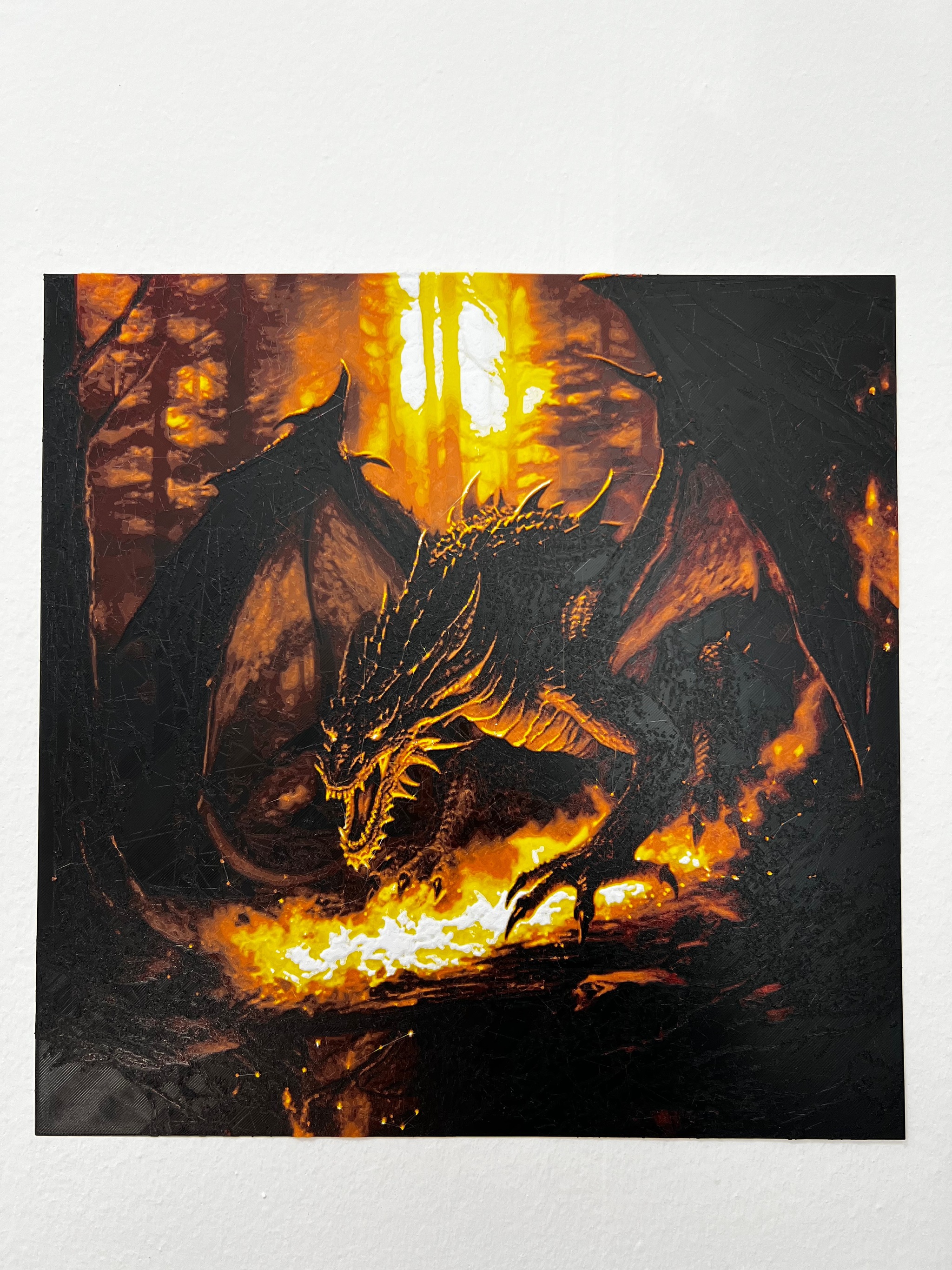

На самом деле, сама программа выдаёт не что иное, как эту самую STL-литофанию, вместе с тестовым файлом инструкции - когда и на какой цвет на нужно произвести замену пластика. Выглядит это примерно так, на примере дракоши:

Swap Instructions:

• PolyTerra Charcoal Black until layer #9 at 0.8mm

• PolyLite Red until layer #12 at 1.04mm

• PolyLite Orange until layer #21 at 1.76mm

• PolyLite Lemon Yellow until layer #31 at 2.56mm

• PolyLite White for the rest.

Итого, на эту чудесную картинку нам нужно 5 цветов. Размер оригинального stl - 170х170х3.4 мм. Ничто не мешает нам масштабировать чужой исходный результат, но при этом не забывайте, что высота файла должна оставаться неизменной. Иначе расчет слоев смены цвета пойдет по бобру.

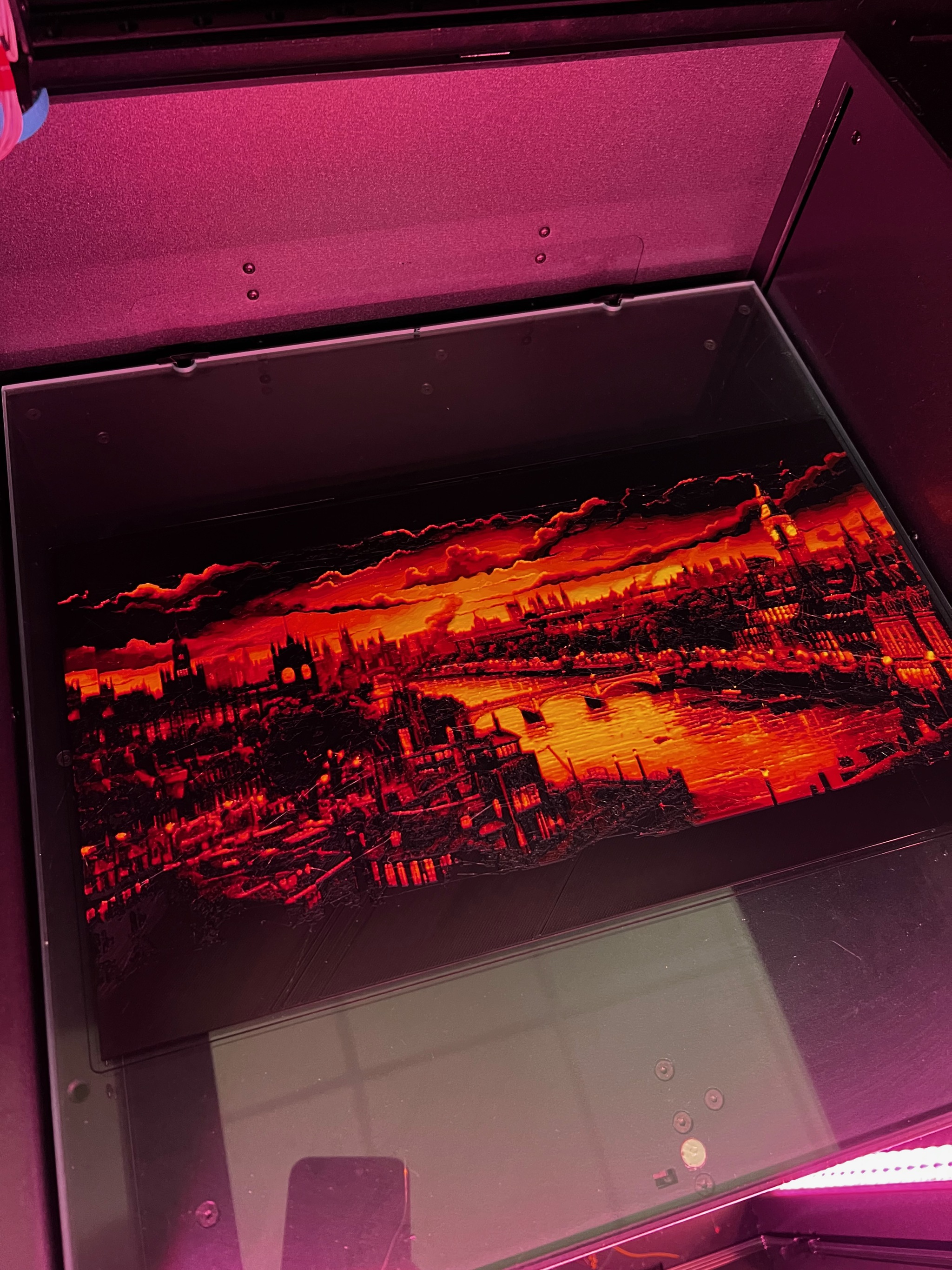

Я печатаю на Picaso XL aka "проскальзывание пластика и 15к за хотэнд, охуеть", поэтому масштабирую stl до 300х300х3.4мм. Далее в слайсере проставляю паузу на указанных слоях, и ручками меняю пластик когда принтер попросит. Если у вас есть Bambulab x1 или p1p, и модель требует всего 4 цвета - повезло. В остальных случаях - страдаем.

На бумаге звучит как нечто лёгкое, но есть, как говорится, один нюанс: важно знать параметр Transmission Distance для каждого из цветов имеющихся у нас пластиков. Это величина появления чистого цвета конкретной марки пластика. Поскольку стандартные, проверенные автором программы пластики нам практически не доступны, приходится подбирать данный параметр путём печати множества тестов, и внесением корректировок в программу. Тест

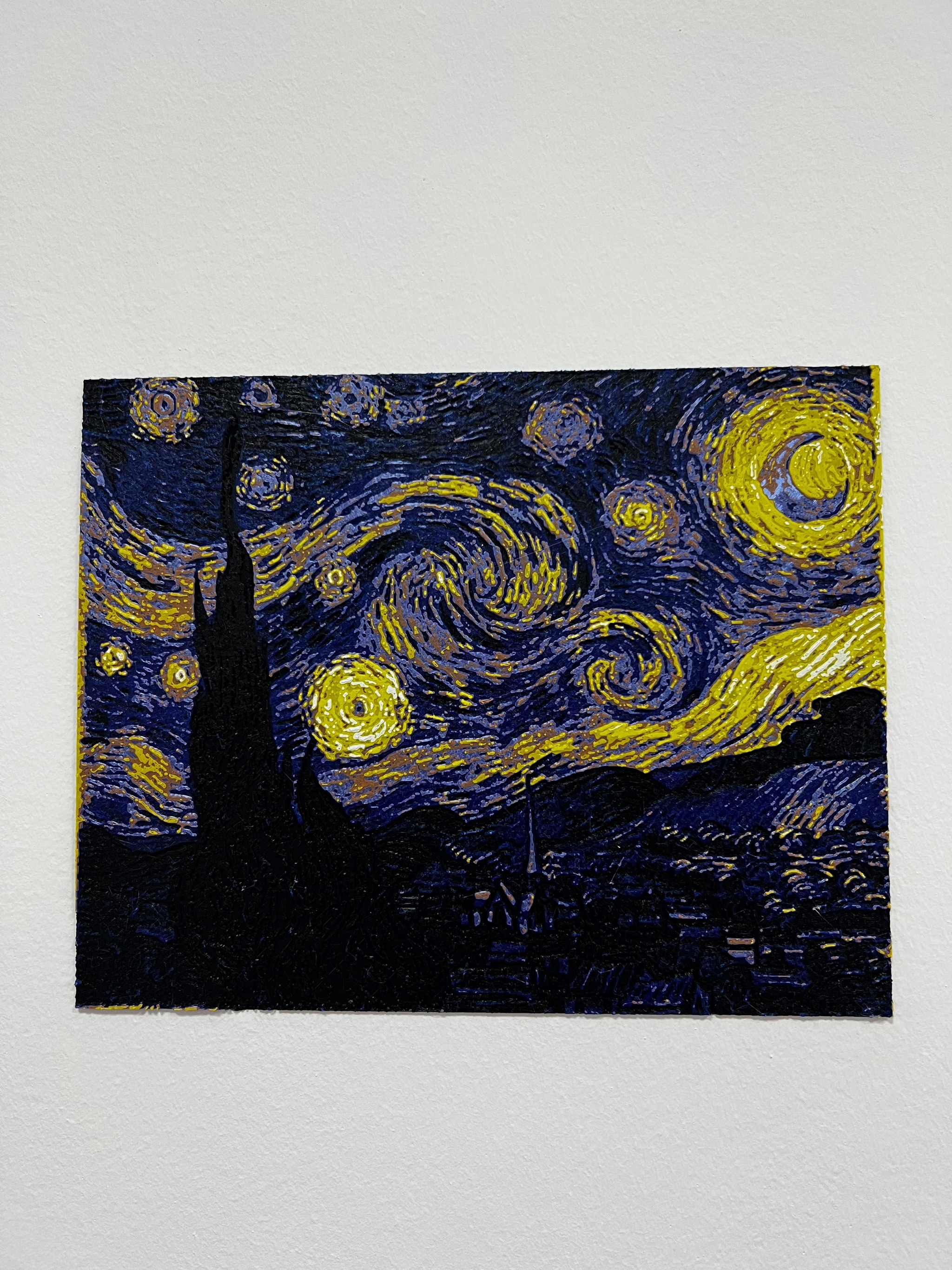

Пример проёбанного TD ниже. Шикарная картина Ван Гога получилась тускловатой. Оригинал интереснее:

Для получения красивых результатов необязательно следовать цветовым рекомендациям программы или автора картины. Мы же творческие люди, в конце то концов! Да и откуда нам взять CYAN/MAGENTA цвета мм? Голубой и красный подойдет:

Далее еще один нюанс - программу из РФ не купить. Автор то в райском саду проживает, наши способы оплаты не прокатывают. А своровать еще никто не сподобился. Потребуется либо карта зарубежного банка, либо друг за кордоном.

На этот случай нам на помощь приходит сайт широко известного в узких 3Д печатных кругах Йозефа Геббельса Прюши, создателя самого используемого дрыгостола в мире. На printables.com по запросу HUEFORGE список из 560+ чужих работ с инструкциями, который изо дня в день становится больше. Для экспериментов хватит. Примеры картин:

Кстати, почти все отпечатанные изображения сгенерированы нейросеткой миджорней. Воистину симбиоз технологий. И авторские права соблюдать не надо.

Спасибо за внимание. Телега по новой традиции:
