Ответ на пост «Домашняя серверная»⁠⁠11

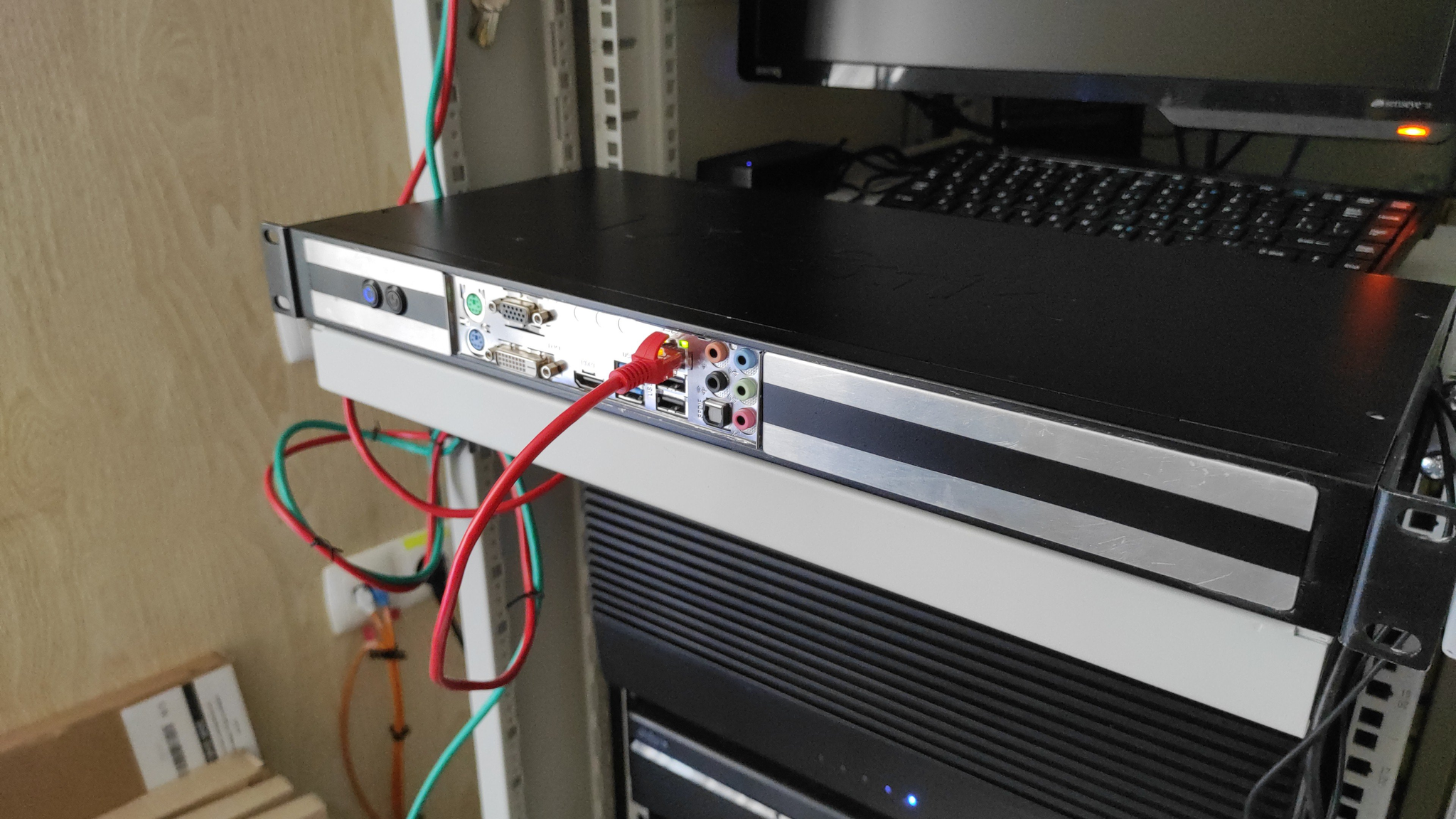

Как-то так выглядит в сборе. Началось как у всех, с ремонта. Раскинул везде витуху, розетки, свел хвосты в тесную прихожую и... надо облагородить, чтобы потом скрыть от глаз, но чтоб было круто, тихо и безопасно.

Поэтому, с учетом геометрии будущих мебелей и потолков прикрутил самый мелкий и недорогой 4U шкаф и привинтил все туда. Особо не заморачивался, добавил только задние планки под блок розеток, чтобы спереди место не занимать.

С патч панелью и 3011 все понятно, а вот про третий девайс не грех будет рассказать чуть поподробнее. Это самодельный NAS в корпусе свитча D-link DES-3200-28.

Внутри у его неонка  платформа J4105 с 4-х ядерным ЦПУ, 8GB DDR4 и 10TB с небольшим HDD. RAID для такой системы, понятно, софтовый, но установлен Rockstor (Centos+btrfs+docker), что позволяет с таким количеством памяти держать на малышке, помимо файлохранилищ, еще и медиа-сервер jellyfin, zoneminder и всякое по мелочи. Свежая Free/TrueNAS с презрением смотрит на такой сетап, но были времена...

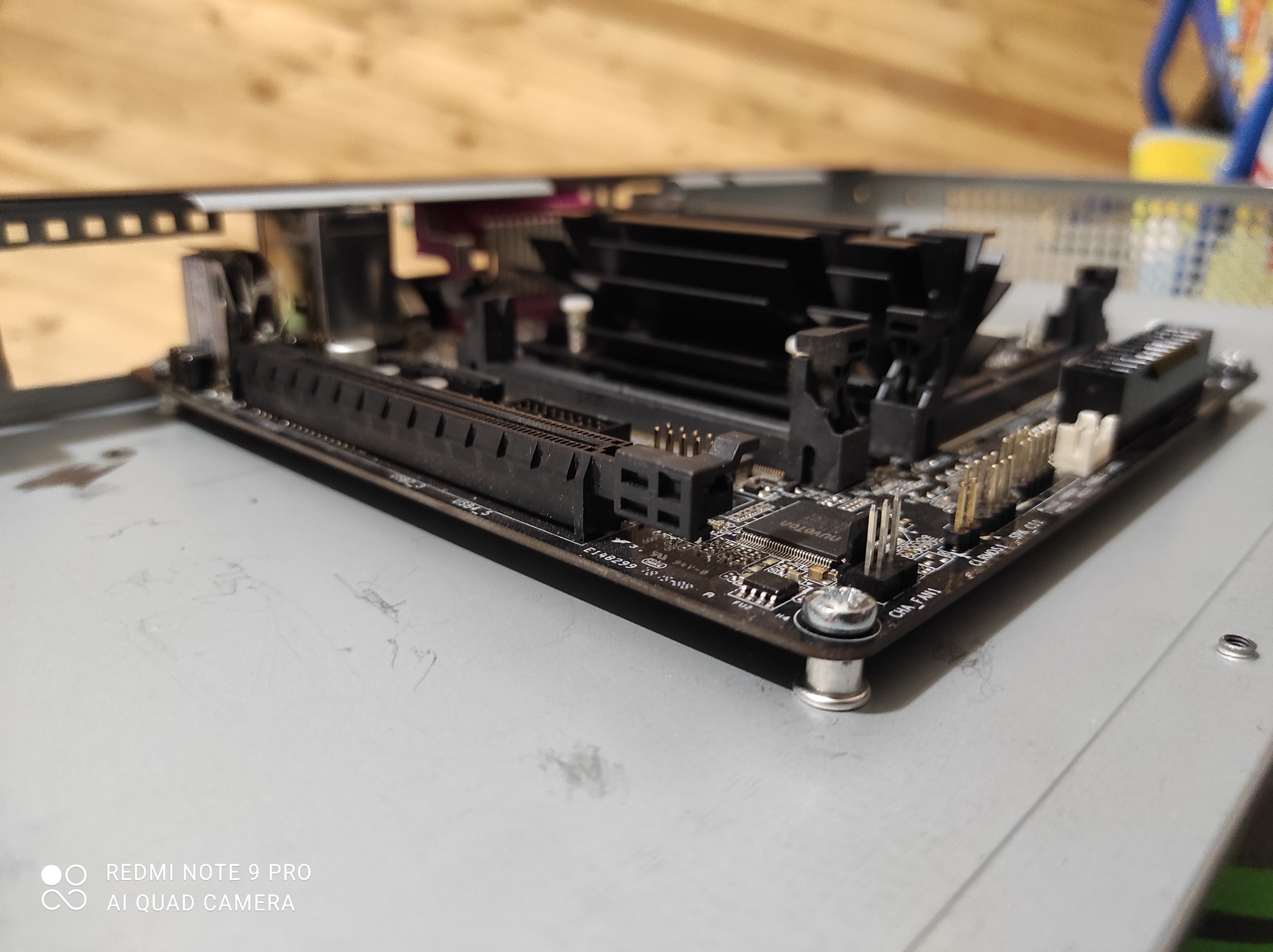

Вот такое оно внутре

Большие диски не греются, т.к. стоят на алюминиевой платформе с дырами, и под ними идет поток воздуха. Однако, плотность компоновки такая, что пришлось дополнительно заказывать "перевернутые" угловые SATA-кабели и выселять вентиляторы наружу.

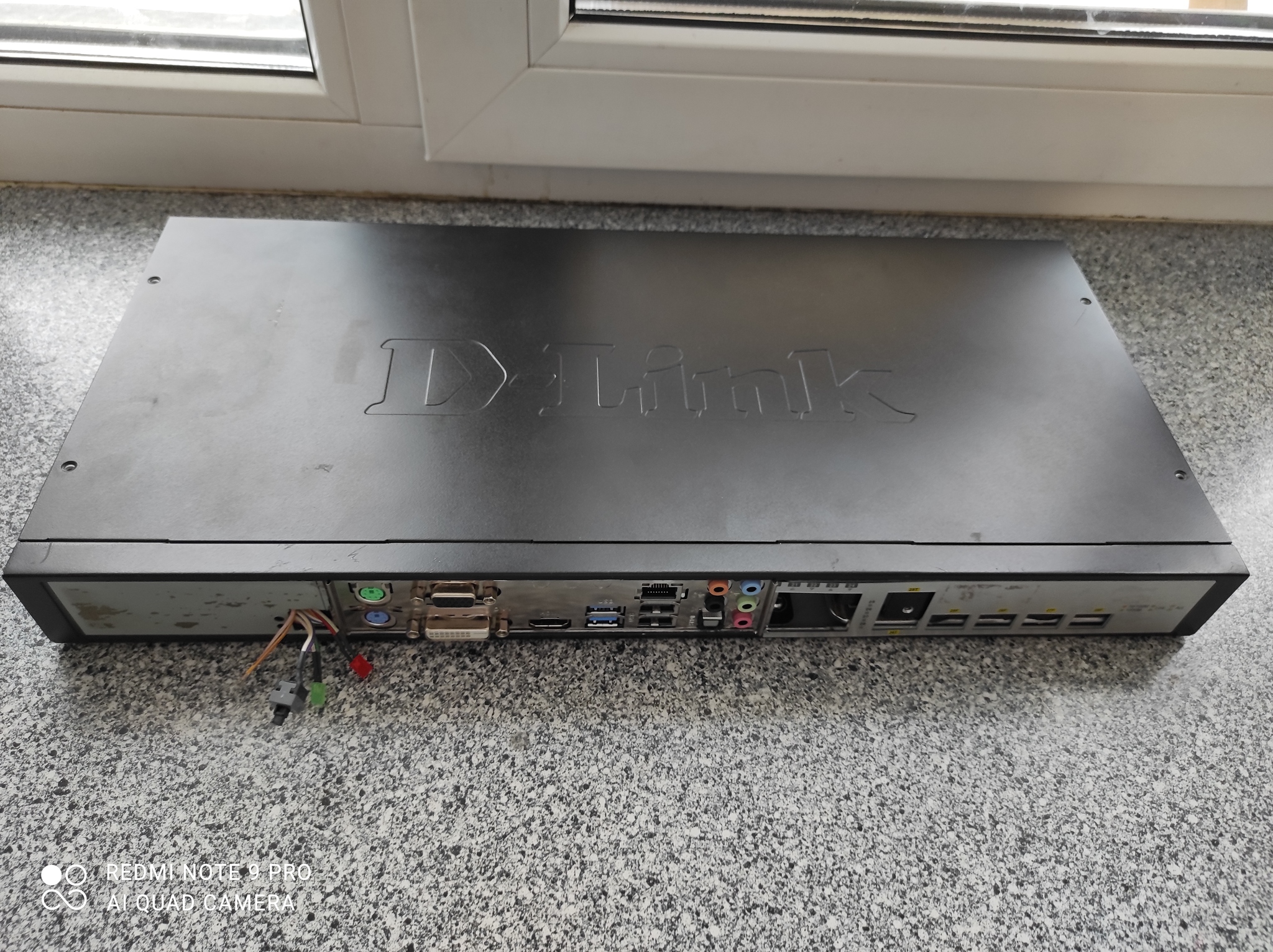

Но жопка аккуратная вышла дыру 220 закрыл сеткой от старого БП, закруточки поставил, красота.

С "передком" долго думал как быть. Он же был свитч, а значит весь из дыр.

Хотел заказать кройку/печать, но ценник такой выкатили, что тупо из алюминия отрезал кусочки и бахнул черную полосу из баллона. Кнопки - китайский китай. Power - с синим значком, а reset - c желтым кольцом hdd led.

Ну и все. Добавил в шкаф бесперебойник Powercom WOW-700 и больше не влезет ничего почти-)

Кто хочет повторить - рекомендую использовать вытяжные резьбовые заклепки из алюминия.
