Океан 214. Обслуживание и перестройка⁠⁠

Здравствуйте. В комментах иногда спрашивают, есть ли у нас осциллограф, с Дака (ЦАП, наверно) мы подаём сигнал или с генератора?) конечно, у нас есть осциллографы, генераторы, анализаторы спектра, измерители RLC. Нет только резинового молоточка (отсылка к Одиссею))) Все приборы даже поверены! В постах я пытаюсь свести диагностику и несложный ремонт до наличия мультиметра, телефона с программой генерации синуса и 100 Ваттного паяльника для того, чтобы люди дома могли своими руками сами сделать.
Ну а теперь к Океану. Почему-то 214 аппараты более популярны. Хотя у 209го чувствительность выше и приём увереннее.
У нас снова 214. Просили обслуживание и перестройку.

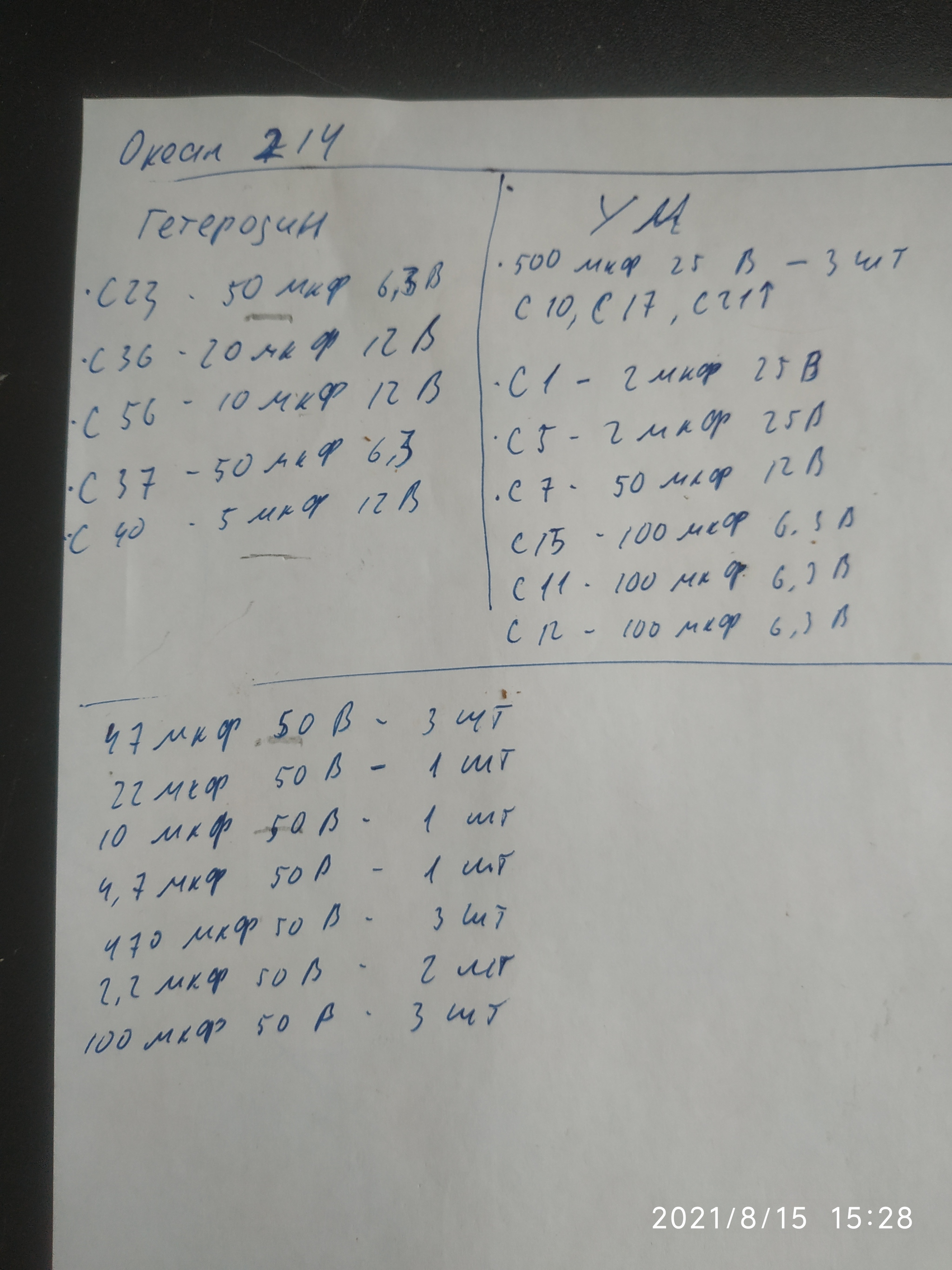

Красавец) с пломбами))) Если кому интересно, вот список электролитов для замены. Но, в зависимости от ревизии, активности солнца и фазы луны этот список может быть не точным для вашего аппарата.

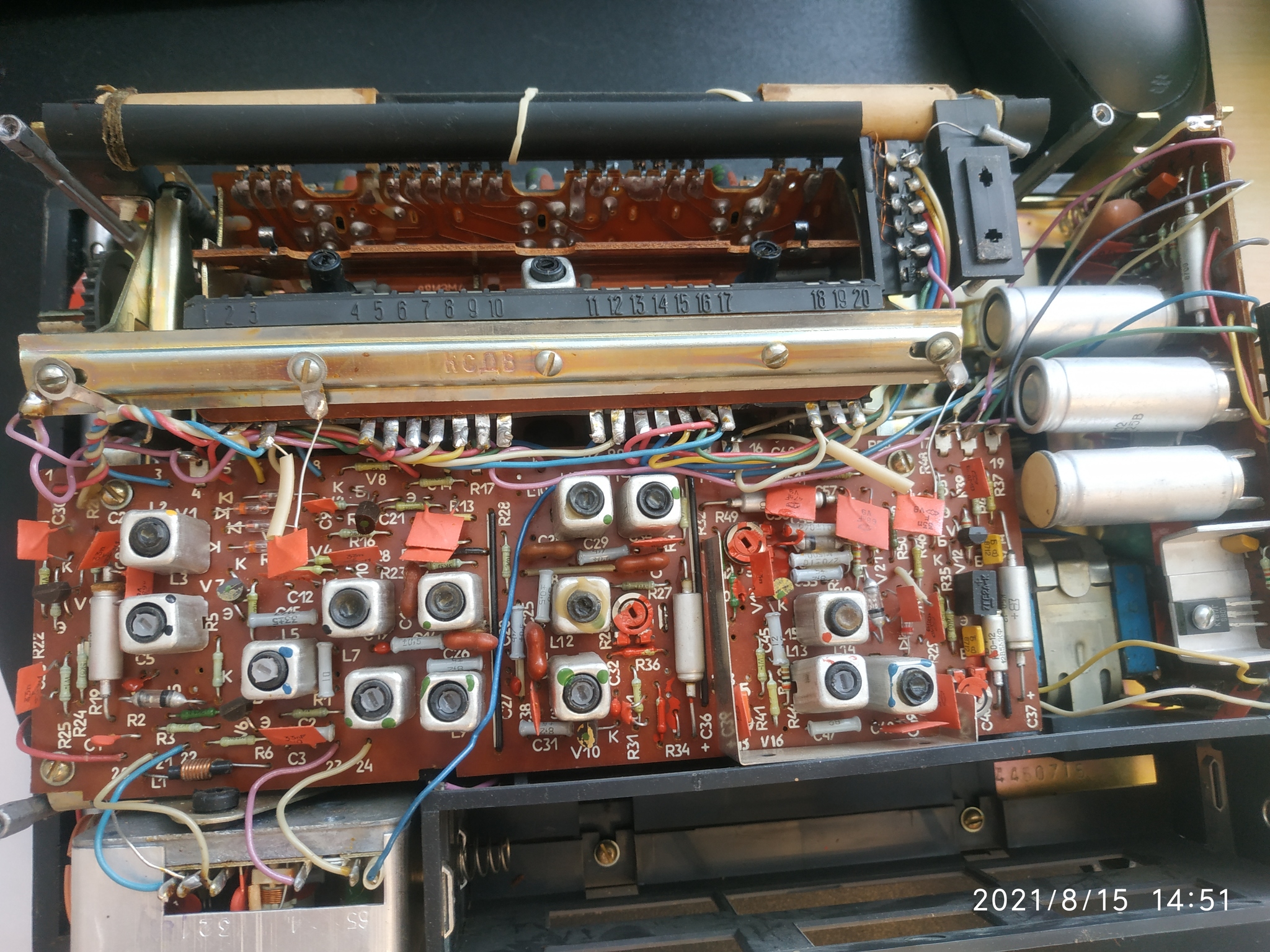

Разбираем, меняем электролиты, промываем СБСом резисторы громкости и тембров. Пытаемся очистить контакты барабана...

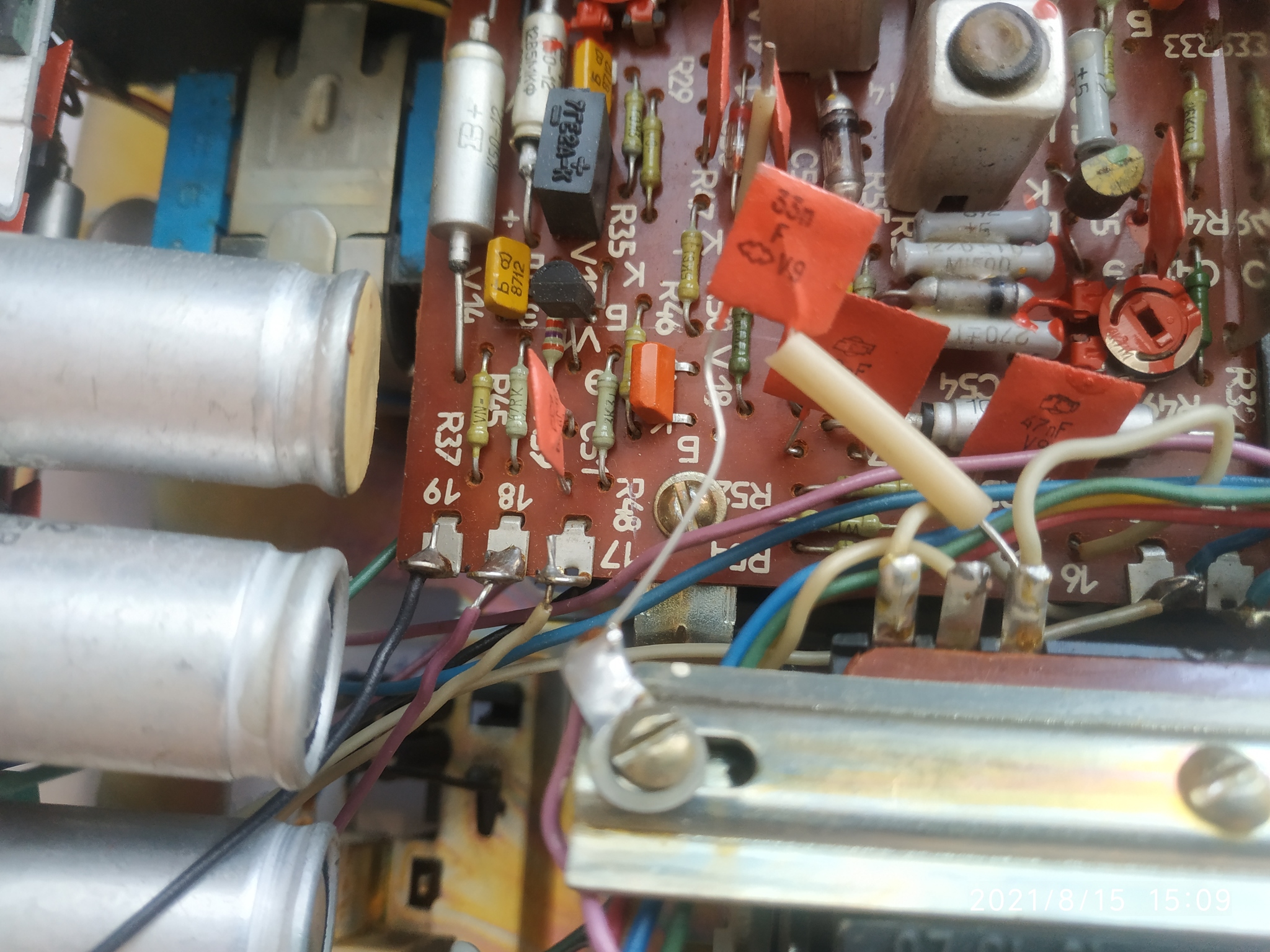

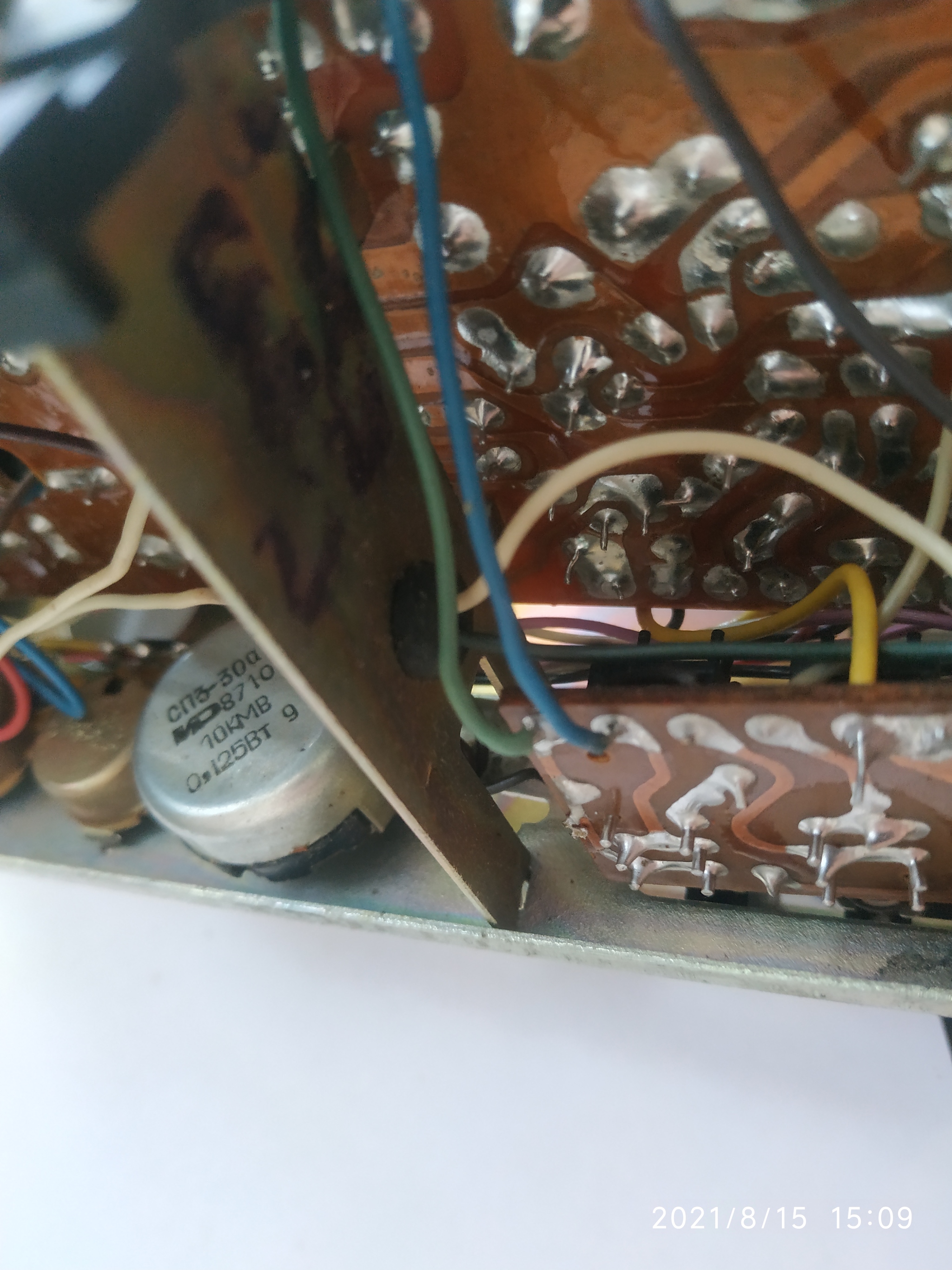

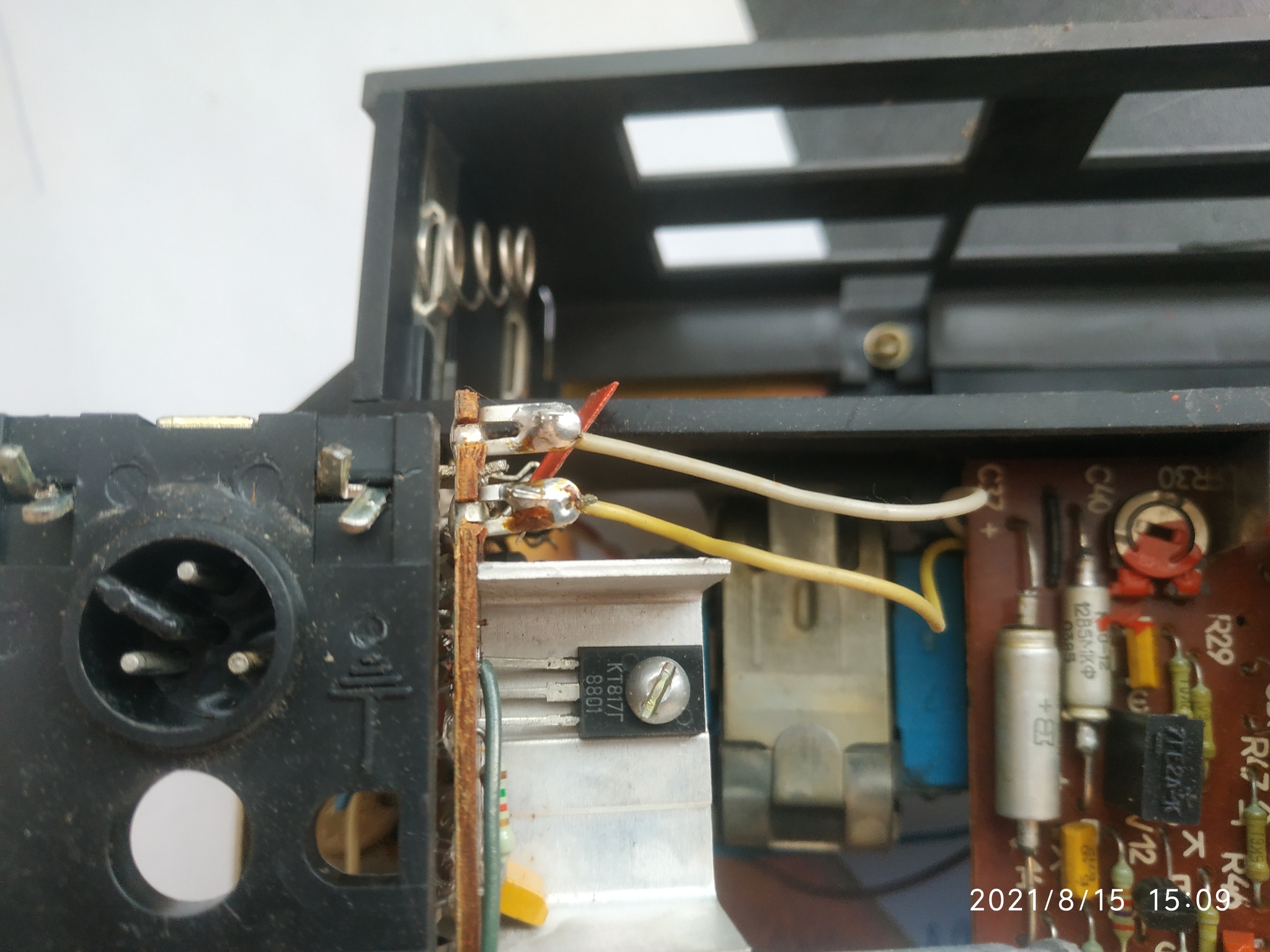

Здесь, в основном, я фоткал, как провода соединяют узлы, чтоб не забыть, когда обратно возвращать будем.

Пока едут конденсаторы, меняем особо важные из своих запасов, перестраиваем плату УКВ.

У меня есть посты про то, как правильно снять плату УКВ, про то, какие элементы там нужно поменять. Посмотрите, если интересно и не видели.
Берём генератор) ставим режим. С помощью вращения сердечника катушки L4 добиваемся край приёма диапазона на 88 МГц. Видео вам, как это происходит. Во всех видео писк 1кГц, сделайте потише

Дальше проверяем с другого края приём 108 МГц.

Дальше частоту 90 МГц, мультиметр в режим измерения постоянного напряжения, цепляемся к нужному конденсатору на плате Гетеродина. С помощью L3 добиваемся максимальной разности потенциалов на конденсаторе.

Потом повторяем процедуру на частоте 106 МГц, только крутим С5 конденсатор.

Тут важно, чтобы на этих частотах не было станций, так легче настраивать.
Две последние процедуры повторяем несколько раз.
Меняем оставшиеся электролиты, которые уже пришли к этому времени. Если транзисторы стоят в колодках, колодки снимаем и транзисторы запаиваем!
На этом всё) Не выбрасывайте старые приёмники, они очень хорошо играют.
Если нет генератора, то можно ловить первую и последнюю станцию на FM.
Ну или прислать нам плату УКВ))) Мы настроим её и без приёмника.
