Обман и реклама на пикабу - комментарий другого конструктора.⁠⁠

Наткнулся на пост: https://new.pikabu.ru/story/quotneobyichnyiy_vkhod_v_podezdq...

и просто офигел от наглости автора и комментариев в стиле "автор - дайте ваши контакты. хотим вам работу предложить..."

А теперь по порядку:

1). Имеется некая конструкция "моста с бортами" которую автор просто наобум образмерил. Т.к. моя конструкторская должность напрямую связана с гражданскими сооружениями сразу обламаю автора - на ВСЕ! размеры есть ГОСТы и СНИПы. К данному случаю: ширина (все размеры далее внутренние) моста должна быть не менее 0,75м по СНиП II-К.3-62, но скорее всего заложили не менее 1,1м для соответствия еще и СНиП 35-01-2001 - для лл: это для инвалидов норма - чтобы коляски могли кататься. Высота бортов и их угол уклона же берется исходя из ГОСТ 25772-83 - не менее 0,9м. Итого как минимум 3 размера автором были взяты тупо наугад и еще и расчеты сразу начал проводить. Про длину моста о которой автор ловко умолчал я тоже промолчу)

2). Материал. А вот тут можно сразу брать и печатать труд автора и после использовать в туалете. НИКТО кроме строителей сейчас не знает какая "внутрянка" у того моста. Более того даже в документах может быть указана арматура одного сечения, а по факту она меньше в виду "экономии". А про цемент я вообще молчу - уже был недавно на пикабу пост мол спецом в документах закладывают в 5-10 раз лучше чем нужно ибо все равно закупят в 5-10 раз хуже.

3). Расчет выполнен неверно! т.к. не рассматривалось никакое закрепление данного моста. Для примера приведу условную картинку как может повести себя мост-балка при разных типах закрепления:

Автор сего бреда рассматривает нижний вариант что в принципе никто нигде не применяет ввиду его небезопасности (сдует-смоет ваш мост просто - ведь он не закреплен по краям в пол)

Ну а теперь мнение другого конструктора:

1 - выберем правильные размеры и ФОРМУ моста (на фото видно утолщение - аналог перил)

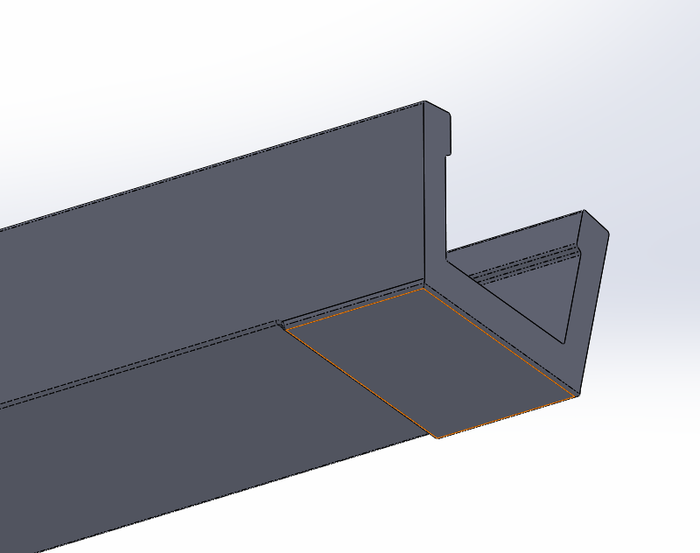

2 - не забудем добавить отливочные установочные опоры - они должны быть, если их нет то мост сделан не по госту, ведь именно на этих опорах он должен стоять и через них крепиться.

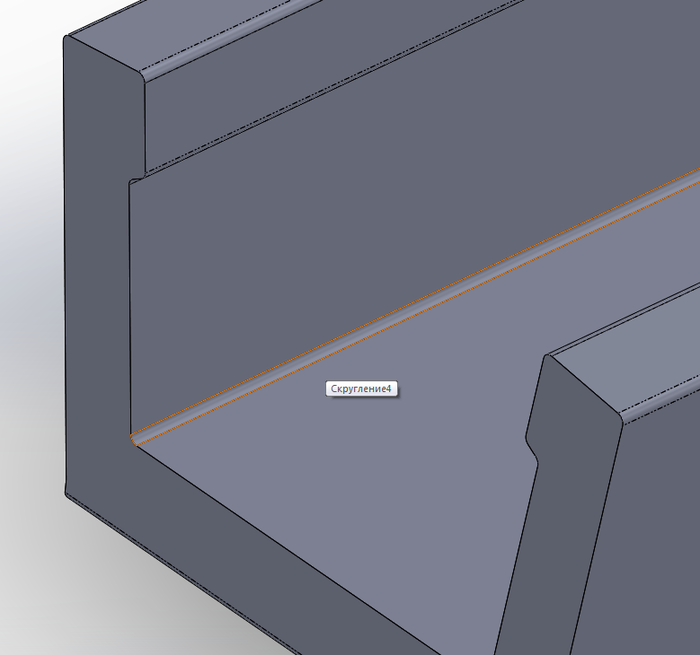

3 - не забудем добавить скругления. Ни один идиот не будет отливать бетон с выдержкой абсолютного угла на стыках. Да это и не нужно - ведь все эти углы являются концентраторами напряжений, и скругления их "расслабляют".

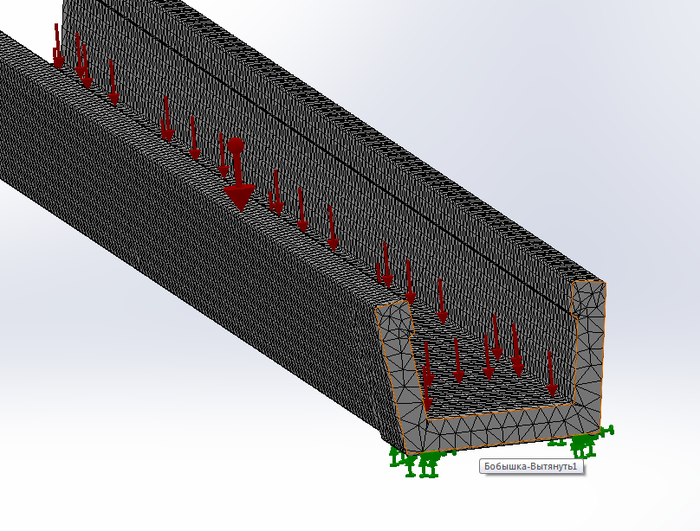

4 - создадим ПРАВИЛЬНУЮ сетку для модели (автор об этом вообще не упоминал, я лишь скажу что тут тоже много "подводных камней")

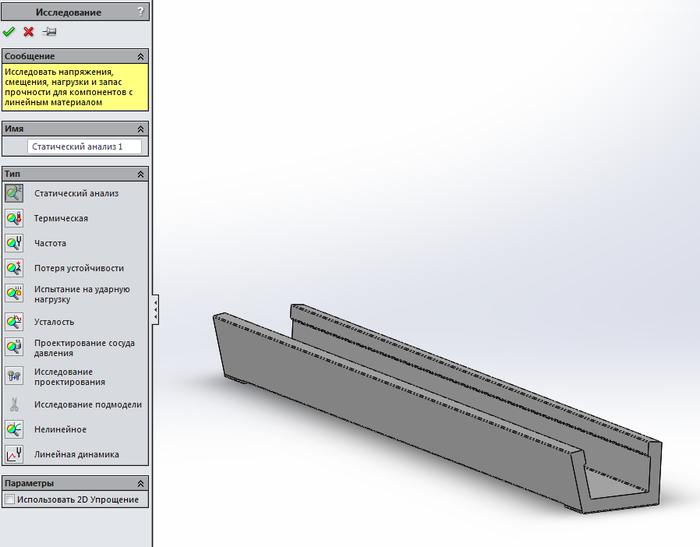

5 - я проведу лишь СТАТИЧЕСКИЙ анализ со слонами на мосту, однако правильно проводить полный - и динамический, и усталостный. Но мне лень - потому ограничимся как и автор только статическим. Параметры железобетона пришлось часик попотеть и подобрать чтобы расчет не выдавал ошибку но в целом брал отсюда: http://www.alobuild.ru/stroitelnie-konstrukcii/osnovnie-svoy...

6 - Нагрузим модель (кажется автор также забыл и про массу самого моста - мы не забываем такие мелочи) - аналогично слонами создающими давление 2000 H / метр^2

Получаем такой вот ОООООЧЕНЬ приблезительно-округленный результат (долго объяснять не буду - но по факту и автор и я проводим расчет монолитной модели что впринципе неверно - но суть не в этом)

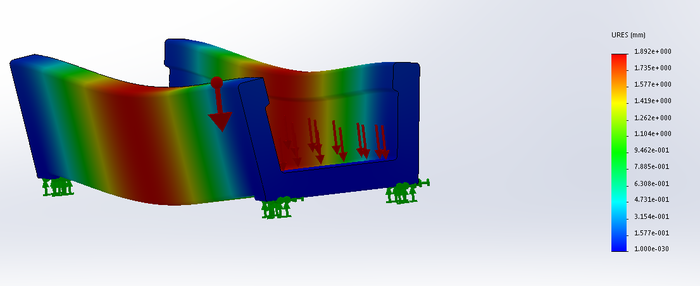

И получаем на мосту длинной в 20 метров деформация в 2мм при условии выполнения его из качественного железобетона:

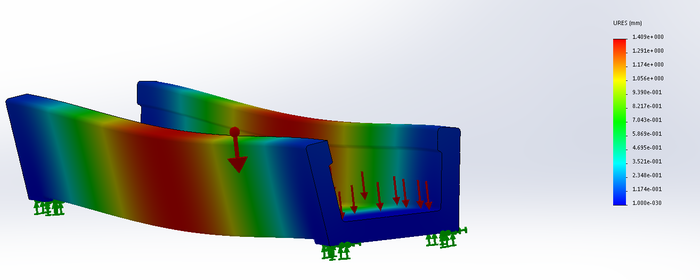

Для сравнения такое же нагружение если бы мост был просто стальной балкой:

И теперь кульминация:

но есть и нормальные люди:

и собственно почему я захотел добавить этот пост: Автор совершенно не разбираясь в вопросе нагло обманывает пользователей ресурса неверными решениями-выводами выполненными по причине своей некомпетентности: наобум берет размеры, производит расчет на статику без учета правильного материала (взял со скада - анекдот блин), без учета правильного крепления-нагружения и получает результат от которого у "шарящего" человека уши в трубочку бы свернулись: 21 мм прогиба ЖЕЛЕЗОБЕТОНА на 20 метрах!!!

Автор - а ты хоть сам представил что это за число? А как же у тебя многоэтажки тогда себя ведут? Там нагрузки то на порядок побольше. Они у тебя к земле склоняются?...
