Здравствуйте читатели! Я инженер-проектировщик систем отопления, вентиляции и кондиционирования воздуха (ОВиК) с десятилетним стажем работы и в данной серии постов я хочу пройти вместе с Вами полный цикл проектирования рабочей и проектной документации по разделу ОВиК. Прошлый мой пост был посвящен отопительным приборам, а именно про преимущества и недостатки каждого из них. Также читатели обратили внимание, что в данном посте я ничего не рассказал про особый подвид отопительных приборов - про тёплые полы. Я скажу вам честно - я их никогда не закладывал в своей практике. Тёплые полы в основном используются в жилых объектах, а я же занимаюсь промышленными объектами, где они обычно не требуются. Как-нибудь я про них обязательно напишу, когда сам поглубже вникну в данный вопрос. А сегодня мы поговорим про нюансы подбора более традиционных отопительных приборов.

Подбор отопительных приборов

Первое и самое важное на что стоит ориентироваться при выборе отопительного прибора - это тип обслуживаемого помещения.

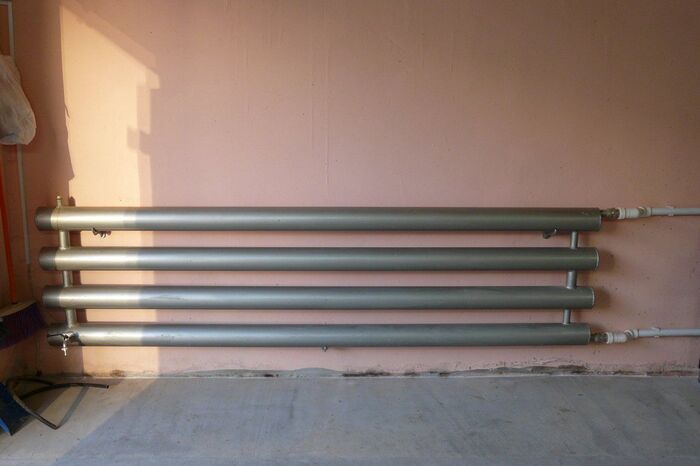

Они делятся на 4 основные группы: жилые помещения, помещения общественного назначения, административно-бытовые помещения (АБК), производственные(+складские). В производственных и складских помещениях как правило используются регистры, так как для данных помещений достаточно низкие эксплуатационные требования , а также данные отопительные приборы наиболее просты в монтаже - их непосредственно можно сварить на объекте из стальных труб.

Само собой что подходит для производственных объектов - не подходит для жилых и общественных зданий. В таких зданий регистры обычно не ставят, так как они обычно не вписываются в дизайн и в концепцию энергоэффективности. Честно говоря энергоэффективность была отдельным томом в проектной документации, но с недавнего времени её разбросали по разным томам. В двух словах: энергоэффективность отражает способность системы отопления (в нашем случае) обеспечивать оптимальные показатели при наименьшей затрате энергоресурсов. И по этой характеристике присваивается определенная степень энергоэффективности от G (Самый низкий) до А++(Максимальный). Соответственно для прохождения экспертизы, особенно это касается жилых и общественных зданий, нужен более высокий данный показатель. А вот для производственных зданий данная степень не присваивается, что развязывает нам руки при выборе отопительных приборов. Будет позднее отдельная статья про энергоэффективность, но сегодня не про это.

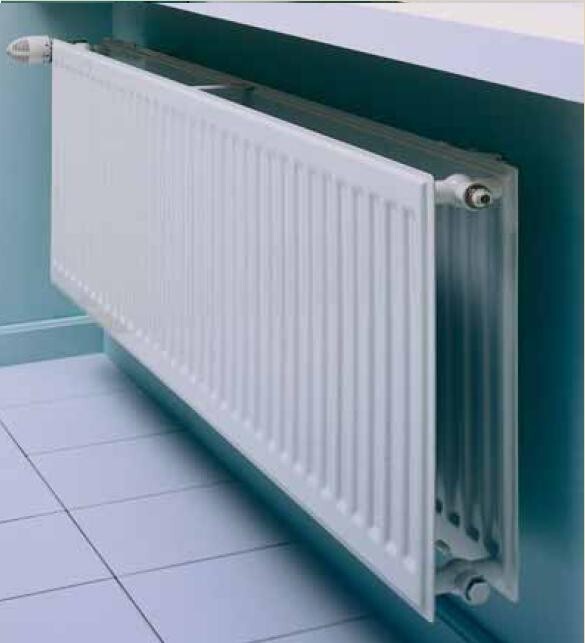

Поэтому в настоящее время для жилых и общественных зданий подбирают отопительные приборы наиболее современные, с высокими показателями энергоэффективности - в основном это стальные панельные радиаторы и биметаллические (про их плюсы и минусы в прошлой статье я уже писал).

Также важным показателем помещений является их категория по взрывопожарной опасности. Данную категорию определяют технологи и она отражает потенциальную опасность возникновения взрыва или пожара в помещении, при производственных и технологических процессах. Градация следующая: от категории А (Повышенная взрывопожароопасность) до Д (Пониженная пожароопасность). Основные ограничения касаются помещений, в которых присутствуют горючая пыль (мучная пыль, угольная пыль и т.д )категорий А, Б, В1-В3. В таких помещениях применяют отопительные приборы с абсолютно гладкой поверхностью, на которой данная пыль оседает в меньшей степени, чем при использовании отопительных приборов обычного исполнения. Скажем существует панельные радиаторы специального гигиенического исполнения или регистры из гладких труб, которые в случае необходимости очень легко протереть. Более подробно категорий помещений по взрывопожарной опасности мы коснемся, когда перейдем на раздел вентиляции.

Похожая ситуация с помещениями медицинского, пищевого и фармацевтического назначения. Для этих помещений присваивается определенный класс чистоты, который также вносит некоторые ограничения в подбор отопительных приборов. Их градация следующая: от класса А (особо чистые) до Г (грязные). Класс Г практически никак не ограничивает нас в выборе отопительного прибора. Начиная с класса В уже вносится ограничения - отопительные приборы должны быть специально гигиенического исполнения, с гладкой поверхностью. Еще более строгие нормы по вентиляции, но про этого когда-нибудь потом.

Также особого внимания заслуживают помещения с электротехническим оборудованием (электрощитовые, аппаратные и другие). Как правило в таких помещениях используют электрические конвекторы. Допускается устанавливать и водяные приборы отопления, но с жесткими ограничениями. У отопительных приборов не должно быть запорной арматуры, а подводящие трубы должны быть стальными без соединительных элементов в помещении. Так же запрещен любой транзит (проход трубопроводов в не обслуживаемом помещении) системы отопления в данных помещениях.

Наверное упустил какие-то нюансы, но при выборе отопительного оборудования в первую очередь ориентируетесь на тип обслуживаемого помещения.

Температурные показатели системы отопления

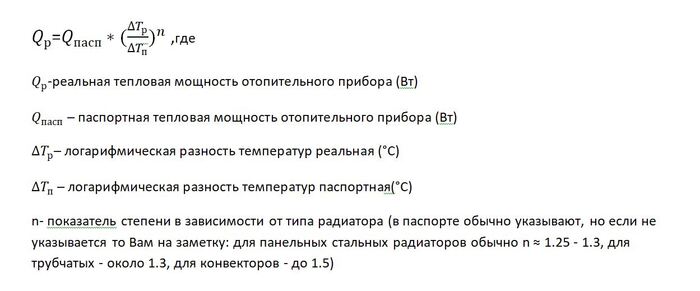

Вторым не менее важным параметром, на который вы должны ориентироваться - это температурные показатели системы отопления. Как я уже рассказывал ранее - отопительные приборы подбирается для компенсации теплопотерь от ограждающих конструкций (данную тему мы с вами уже разбирали ). Итак, скажем мы определись, что в помещении требуется панельный стальной радиатор производства Purma и следующая задача наша найти паспорт данного отопительного прибора (через поставщика напрямую или в инете). В данном документе указывают обычно паспортную тепловую мощность данного отопительного прибора при фиксированных температурных показателях системы отопления, а по-скольки наши параметры системы отопления могут отличаться - нам необходимо посчитать реальную тепловую мощность при наших показателях. Для этого мы воспользуемся следующей формулой:

и находим логарифмическую разницу температур:

Вот скажем фрагмент паспорта панельного радиатора Purmo:

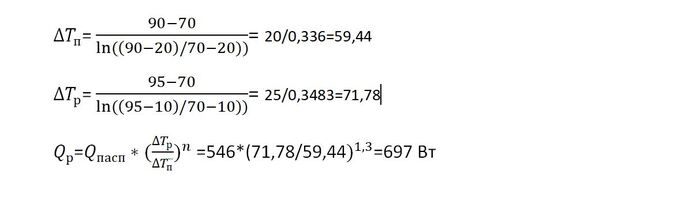

В данном паспорте приведены параметры тепловой мощности для 2 тепловых режимов. Давайте представим, что нам нужен отопительный прибор на 546 Вт и по паспорту нам подходит вроде 500x500, но производитель даёт нам эту мощность при параметрах 90/70/20°С. Давайте для расчёта зададимся иными температурными показателями - 95/70/10°С - соответственно требуется перерасчёт на реальную мощность.

Обычно данные тепловые параметры мы берём из тех.задания на проектирование. Если вам нужно в квартире своей заменить отопительный прибор, то эти данные можно получить от управляющей компании и скорее всего потребуется согласовать данную замену. Если у вас частный дом, то температурные параметры задаёте сами. Но сейчас обычно для системы отопления жилых и общественных зданий принимается 80/60°С. Для производственных - 95/70°С.

Как вы можете заменить, при данных тепловых параметрах, выбранный панельный радиатор выдает больше тепловой мощности, чем нужно. Поэтому нам требуется панельный радиатор меньшего размера. Так что при выборе отопительных приборов обязательно учитывайте данный нюанс.

Показатели давления в системе отопления

С температурными показателями мы с Вами разобрались, остается еще один важный параметр, по которому следует ориентироваться при выборе отопительного прибора - его максимальное рабочее давление. Наиболее прочными отопительными приборами, выдерживающими высокое давление в системах отопления, являются биметаллические радиаторы, в середине списка у нас находятся чугунные радиаторы, а замыкают список алюминиевые радиаторы вместе с панельными радиаторами.

Я уже писал ранее в одной из своих статей, что системы отопления делятся на местные и централизованные, а также на зависимые и независимые. И в случае, если у вас независимая схема отопления в малоэтажном здании, то на данный параметр можете вообще не смотреть и ставить любой отопительный прибор в зависимости от ваших предпочтений (про плюсы и минусы писал в предыдущей статье).

Но если вы подключаетесь непосредственно к городской тепловой сети, без теплового пункта и без разделения тепловой сети, то ситуация уже будет иной. В городской сети может быть очень высокое давление и не каждый отопительный прибор его выдержит, особенно если в системе возникнет гидроудар ( резкий скачок давления в системе отопления, который возникает при мгновенном изменении скорости течения теплоносителя. Обычно это происходит при авариях). Усугубляет ситуацию этажность здания: чем выше здание - тем большее давление должен выдерживать отопительный прибор. Скажем если в условной 16-этажке, установить алюминиевый или чугунный радиатор, то с большой долей вероятности - его однажды разорвет. В многоэтажных зданиях оптимальным решением будет использовать биметаллические радиаторы.

Более подробно про давление мы с вами поговорим в статье, которая будет посвящена гидравлическому расчету, а сейчас подведём итоги. Если у вас система отопления в малоэтажном здании, которая выполнена по независимой схеме и к тому же является еще местной, то на параметр давления можете даже не смотреть. Если централизованная система и многоэтажное здание, то выбирайте отопительные приборы выдерживающие высокое давление - биметаллические радиаторы.

И на этом на сегодня всё, надеюсь данная статья Вам была интересная и полезна. До новых встреч!

P.S Подписывайтесь, чтобы всегда быть в курсе интересных обзоров и событий. Ваша поддержка очень важна! С большим количеством обзоров и историй вы можете ознакомиться и в телеграм-канале. Спасибо!
