Ноутбук Lenovo: Залит, не включается...⁠⁠

Всем привет!

Давненько я ничего не выкладывал из ремонтов, работы очень много, да и сильная утомляемость из-за монокулярного зрения даёт о себе знать. Итак, сегодня у нас в ремонте Ноутбук Lenovo IdeaPad 110, плата Compal NM-A841 - "залит, не включается, был в другом сервисе."

Раз в ноутбук попала жижкость, то в первую очередь необходим хотя бы беглый визуальный осмотр на предмет коррозии, но вот незадача - плата уже где-то побывала, всё вычищено и сверкает :) Значит переходим к замерам. Вот наша система дежурного питания:

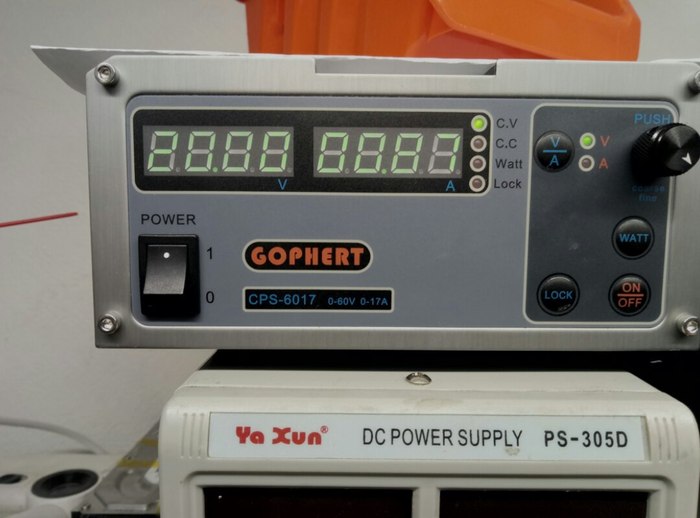

И что же мы имеем? Да ничего. Ни 5, ни 3.3 вольта дежурки, на джампере PJ404 вообще 5 Ом сопротивления.... А вот о нём подробнее: для запитки мультиконтроллера нам нужны 3 вольта с линейного стабилизатора, которые проходят через этот джампер. Так как сопротивление по этой линии всего 5 Ом, значит что-то сдохло :) Подаём туда пару вольт с лабораторного блока, ток не ограничиваем. А зачем? Все 17 Ампер хотят на свободу!! Шутка :) Вот мой новый ЛБП, 60 Вольт 17 Ампер с активным охлаждением на борту

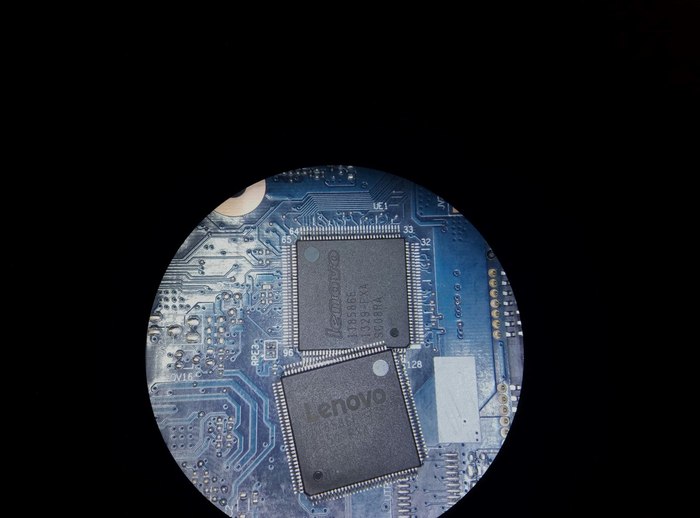

Итак, подав на линию LDO пару вольт, я получил неприятную новость: вот этот товарищ, он же мультиконтроллер (как его называют "шарашкины конторы" - мультиплексор), греется как сковорода не в самые свои лучшие годы. На фото он уже поменян.

Как известно всем мастерам, данный мульт ITE IT8586 имеет свою внутреннюю память, значит будем шить. И поможет нам в этом Вертьянов v3.1! Выбираем нужные настройки, не забываем указать расположение шлейфа (галочку на фото ниже нужно убрать) и шьём!

Прошили, запускаем - а он не запускается. Притом, что дежурные напряжения 3.3 и 5 вольт поднялись. Ну приехали. Схемы на эту плату как таковой нет (или плохо искал, но пишут, что нет). Осматриваем плату ещё раз, внимательней и находим вот такие последствия коррозии

А теперь самый трэш. С обратной стороны этого месива находится кнопка Novo. Кто не знает - это сервисная кнопка Lenovo. При её нажатии мы попадаем в меню загрузки, BIOS и т.д. Вызвонив эти прогнившие пятачки я выснил, что нет подтяжки к 3.3в на кнопку. Почему трэш? Отвечаю: у этого недоноутбука всеми ненавистной фирмы кнопка включения подтянута не ко вторичной системе питания, а к основной, то есть силовой! Поэтому подтягиваем кнопку резистором (на фото он уже установлен) к шине 3.3В и ноутбук заводится. Самое интересное, если на кнопке Novo не будет напряжения в 3 вольта, то с основной кнопки он тоже не включится! Собираем, проверяем

Всем спасибо за внимание, постараюсь выкладывать интересные моменты почаще.
