МЦ-20-01 гладкий "болт"

Приветствую!
Итак, мы уже разобрали несколько образцов как гладкоствольного, так и травматического гражданского оружия и останавливаться на этом явно не стоит.
Наконец, очередь дошла до не совсем обычного представителя гладкоствольного семейства. Много ли вы знаете гладкостволок с продольно-скользящим затвором? Не думаю, что очень уж много, ибо данная система весьма не популярна именно в "гладких" калибрах. На ум приходят фроловки, небезызвестный "Муфлон-410" и семейство МЦ - детище Тульского оружейного. О последнем сегодня и пойдет речь.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Встречайте, МЦ-20-01 - гладкоствольное магазинное ружье с продольно-скользящим затвором, в народе попросту "болтовик". Ружье очень простое в своей конструкции, изящное и весьма надежное, однако не будем забегать вперед и для начала немного истории.

Разработан данный аппарат был на всем известном ЦКИБе (Центральное конструкторско-исследовательское бюро спортивного и охотничьего оружия) в Туле в 1979 года, однако в массовое производство был запущен чуть позже на Тульском оружейном заводе (ТОЗ).
Изначально ружье позиционировалось как надежный друг и помощник промысловика, и в какой-то мере даже достойно заняло свою нишу, однако не совсем так, как задумывалось производителем.

Наибольшую популярность ружье приобрело как "пулевое" - толстый длинный ствол позволял подобрать пулевой патрон для результативной стрельбы на 100 метров.
В последствии из МЦ-20-01 выродились МЦ-20-08 с более коротким стволом и без приклада, МЦ-20-20 в пластиковом ложе и ТОЗ-106. Да, да, известная вам и так любимая самооборонщиками "смерть председателя" появилась на основе именно этого ружья!

Что ж, пришло время заглянуть внутрь!

На фото ниже вы можете видеть основные элементы управления - затвор в закрытом положении, магазин, нагельный винт и спусковой крючок.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Взводится ружье подъемом стебля затвора вверх, тем самым работает система поворота, выступы на передней части затвора выходят из боевых упоров на ствольной коробке, позволяя отвести затвор в крайнее заднее положение для дальнейшей зарядки патронов.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Начнем, пожалуй, разбирать ружье. Неполная разборка заключается в извлечении магазина и затвора, этого абсолютно достаточно для чистки и обслуживания всей системы.
Для извлечения затвора требуется отвести его в крайнее заднее положение, затем до упора нажать спусковой крючок и дальнейшим движением назад вытащить затвор из ствольной коробки.
Так выглядит ствольная коробка изнутри со снятым затвором, видны направляющие, патронник и часть УСМ.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Поговорим про сам затвор.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Мы видим сами выступы, которые отвечают за запирание канала ствола при зарядке ружья, личину затвора с выбрасывателем и отверстием для хода бойка.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Разбирается затвор очень просто, необходимо повернуть заднюю часть затвора по направлению взведения с усилием и вытащить "внутренности" из остова затвора. После извлечения ударника с пружиной, мы можем также снять и личину затвора, в итоге у нас получается три крупные составляющие. Пружину с ударника можно снять, однако она очень уж тугая и вернуть ее на место дело не легкое и весьма не интересное, делать мы этого, конечно, не будем.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Как видите, устройство очень и очень простое. Собирается затвор соответственно в обратном порядке, вставляем личину, ударник, прижимаем и проворачиваем так, чтобы выступы попали в паз в задней части затвора.
Вытащить магазин тоже не составит труда, нужно просто поджать две изогнутые пластины по бокам магазина и вытащить его из шахты вниз.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Сам магазин выполнен цельным узлом, разбирается на две части, непосредственно магазин и пружину с подавателем.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Магазин однорядный, вмещает всего два патрона 20го калибра, третий при желании можно закинуть напрямую в патронник оружия.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Раз уж зашла речь о магазине, разберем и систему перезарядки оружия.
Когда магазин в шахте и полностью снаряжен патронами, необходимо поднять стебель затвора вверх, тем самым поставив пружину на боевой взвод и отвести затвор назад до упора. Патроны встанут на линию подачи. Выглядит это вот так, затвор открыт, пружина магазина толкает патроны вверх.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Чтобы дослать патрон в патронник, нам нужно начать двигать затвор вперед, патрон бдует захвачен и пойдет прямиком в патронник.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Далее мы доводим затвор до упора вперед и поворачиваем стебель вниз, выступы на затворе встанут в боевые упоры и ружье будет готово к стрельбе.
После нажатия на спуск и выстрела необходимо полностью повторить цикл перезарядки, стрелянная гильза при этом выбросится через окно выброса гильз, а следующий патрон будет в патроннике.
Предохранитель ну ружье не автоматический, включать его при необходимости нужно самостоятельно. Так же у данного аппарата есть индикатор взвода, представляет он из себя металлическую деталь, которая выступает за пределы затвора во взведенном состоянии и с ее помощью, можно понять, готово ли ружье к выстрелу, как визуально, так и на ощупь.
Кнопка предохранителя также присутствует.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Но вот неполной разборки нам показалось мало и мы хотим полностью изучить устройство аппарата. Для того, чтобы отделить "железо" от ложи, необходимо выкрутить два болта, один из которых расположен снизу на спусковой скобе:

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

А второй спрятан в ствольной коробке и в собранном состоянии скрыт затвором:

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Открутив эти два болта, мы можем отделить ствольную коробку со стволом от ложи.
Стоит обратить внимание, что ствол у оружия плотно закреплен в ствольной коробке штифтом, и представляет с ней единую деталь. При чистке это никак не мешает.
Рассмотрим ствольную коробку с одной и с другой стороны.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Мы видим штифт, крепящий ствол, окно выброса гильз и УСМ. Ударно спусковой механизм ружья очень простой, и представляет из себя спусковой крючок, полочку предохранителя с проволокой, ведущей к кнопке и при нажатии блокирующей спуск и деталь, отвечающую за срыв курка с шептала собственно при нажатии на спуск.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Ствол. Важнейшая часть оружия - это его ствол. И в этом плане тульский оружейники не подкачали. Ствол толстый, длиной 635мм, на конце ствола постоянное сужение - получок (0,5), что никак не препятствует стрельбе пулей. Внутри ствол хромирован для увеличения срока службы. Прицельные приспособления представлены целиком и мушкой, планки для крепления прицела не предусмотрено, однако некоторые владельцы устанавливают ее самостоятельно, дабы улучшить характеристики пулевой стрельбы.

"Железо" у МЦ замечательное, простота и надежность конструкции выводят ружье на высокий уровень, если бы не одно но...всегда есть какое-то "но". В данном случае - это дерево. Чтобы рассмотреть ложе полноценно, удалим оставшуюся металлическую часть, а именно спусковую скобу

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

О ней говорить нечего, поэтому движемся дальше.
Итак, ложе. На первый взгляд, деревянная часть оружия выполнена довольно качественно, обработка внешне и внутренне вполне приемлема, но довольно грубо и просто. Посмотрите не ложе с внутренней и внешней стороны.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост
МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Ничего не предвещает беды, но все кроется в мелочах, очень важных мелочах.
Нагель. Это специальный винт, который должен "разгружать" энергию выстрела. У болтовика нет элементов, позволяющих гасить отдачу, будь то подвижный затвор или компенсатор, в связи с эти вся энергия выстрела уходит напрямую в стрелка и ложе ружья.
Если ствольная коробка соприкасается напрямую с ложем, без упора на нагель, то ложе частенько трескается в местах наибольшей нагрузки - на шейке приклада и в районе шахты магазиноприемника. У предыдущего владельца так и произошло, ложе треснуло.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Однако было вполне хорошо заделано, но все же проблема осталась и ее надо было как то решать. Можно заменить ложе на такое же новое, однако это бы тоже не решило проблемы.
Оговорюсь, данный вопрос поднимается не на всех моделях МЦ-20, а только на моделях с одним нагелем, либо с нагелем, который не соприкасается со ствольной коробкой, как в моем случае.
Дабы восстановить контакт ствольной коробки с металичесикм нагелем, были применены руки, эпоксидка, стамеска и кусок болта.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

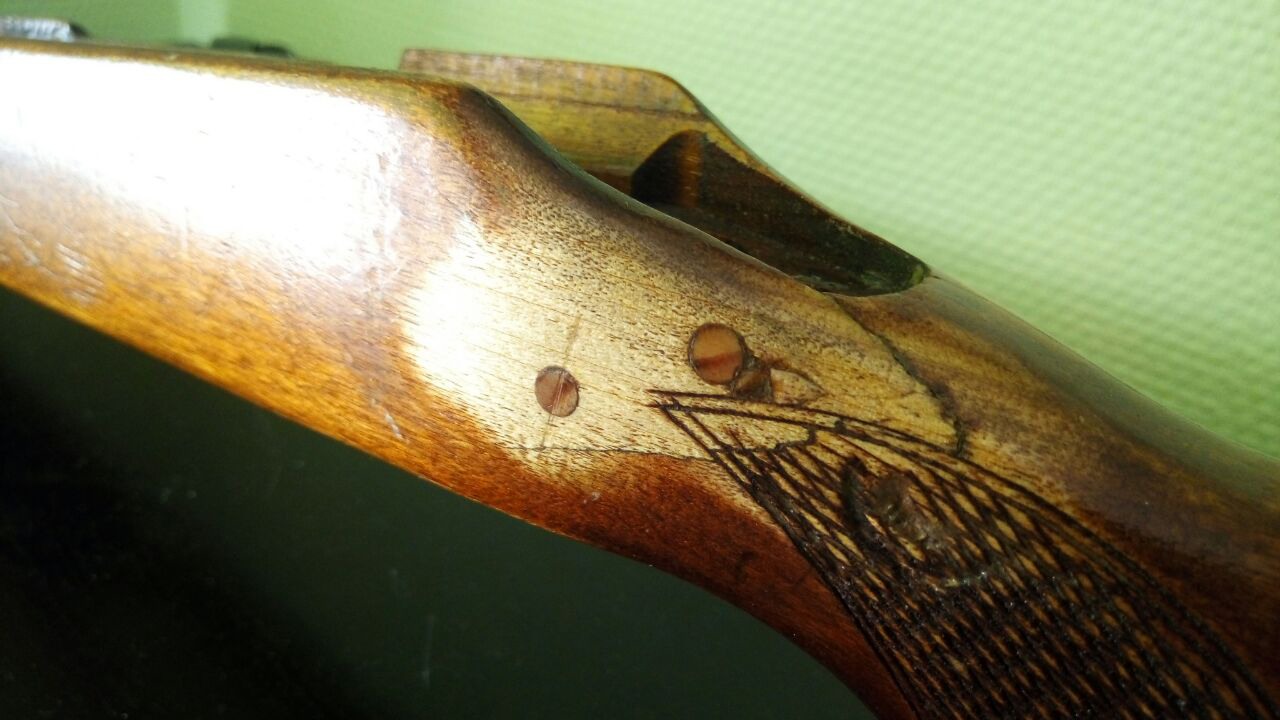

По фото можно понять, где должен был быть нагель, и где он оказался посажен заводом, расстояние приличное, однако после установки связующего элемента был проведен пробный отстрела и ложе таки не треснуло, посмотрим, насколько хватит такого рукоприкладства, но в дальнейшем все же планируется замена ложи на новое, с учетом данной проблемы.
Это основная, и единственная проблема МЦ-20-01.

Приклад ружья выполнен совместным элементом с ложе. Просто, удобно. Затыльник приклада то-ли бакелитовый, то-ли из очень жесткого пластика. Отдача 20го калибра не требует установки мягких затыльников, она очень и очень спокойная, особенно в сравнении с 12м калибром.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Итак, мы разобрали ружье, изучили внутреннее устройство, посмотрели ложе и разобрались с основным косяком. Давайте напоследок взглянем на заводские клейма и поговорим немного о патронах. Клейма нанесены на ствольную коробку сверху и сбоку. Сверху стоит наименование модели и клеймо ТОЗа.
А сбоку мы видим целый информационный ряд, а именно давления, на которое испытан ствол ружья, калибр, 20й с длинной патронника 70 мм, диаметр канал ствола соответственно калибру, 15.7 мм и размер дульного сужения, в данном случае 0.5 - получок.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Отдельно стоит поговорить о патронах и о калибре в целом.
Как известно, самый распространенный калибр гладкоствольных ружей - 12й, и он, безусловно, самый массовый. Поэтому сравнивать патроны 20го калибра мы будем именно с ним.
Сам патрон меньше 12го, но не стоит полагать, что размер губит калибр полностью. При прочих равных 20й калибр резче 12го и в целом имеет право на жизнь. Отдача от выстрела 20м калибром сопоставимо меньше и легче. Однако масса заряда будет значительно меньше, нежели в патроне 12го калибра.

Если говорить о МЦ-20-01 и о модификациях, то 20й калибр показывает в этом ружье очень хорошие результаты. При правильном подборе патрона стрельба будет комфортной и результативной.
При отстреле на 50 метров ружье показывает великолепную кучность пулевой стрельбы, многие владельцы умудряются стрелять на 100-150 метров.

МЦ-20-01 гладкий "болт" Оружие, Гладкоствол, Мц-20-01, Болтовик, 20й-Калибр, Разбор, Длиннопост

Подводя итог можно сказать, что при устранении проблемы с ложей, ружье имеет право на жизнь. Оно очень легкое, простое и надежное.
Носить его, ровно как и стрелять удобно, ружье само ложится в плечо. Интересная и не сильно распространенная система продольно-скользящего затвора в гладкоствольном оружии располагает к приобретения ружья в коллекцию.

Изящество и простота конструкции сочетаются с четкой подгонкой деталей и надежностью механизмов. Да и приобрести его можно за очень небольшие деньги, в среднем по стране стоит оно в районе 10000 рублей. +/- пару тысяч за состояние и комплектацию.
Я нисколько не жалею о покупке данного аппарата. Результаты отстрела меня радуют, а охотиться с ним я и не планирую.

Наверное стоит сказать, почему я не взял ТОЗ-106, выполненный на безе МЦ. Мысль была, однако пересмотрев десяток образцов, благо "Артемида" в Москве ими просто завалена (в моем городе их как то не найти в комиссионках), я пришел в ужас. Качество изготовления оставляет желать лучшего, и если с самим железом ТОЗика проблем нет, то ложе и приклад это верх криворукости изготовления. Дорабатывать и еще раз дорабатывать. Ну и прикинув, что использовать его по прямому назначения, для самообороны, я не планирую, для этих целей помпа подходит лучше, от ТОЗа было решено отказаться.

Всем спасибо за просмотр, очень надеюсь, что информация окажется полезной и интересной. Пишите в комментариях, какие еще посты на околооружейную тематику вы бы хотели увидеть, и до новых встреч, на подходе двустволка, а после большое внимание будет уделено травматике!
