Монтаж материнской платы и блока питания⁠⁠

Монтаж материнской платы и блока питания - ключевой этап сборки. Правильная установка обеспечит:

• Стабильную работу системы

• Хорошую вентиляцию

• Возможность дальнейшего апгрейда

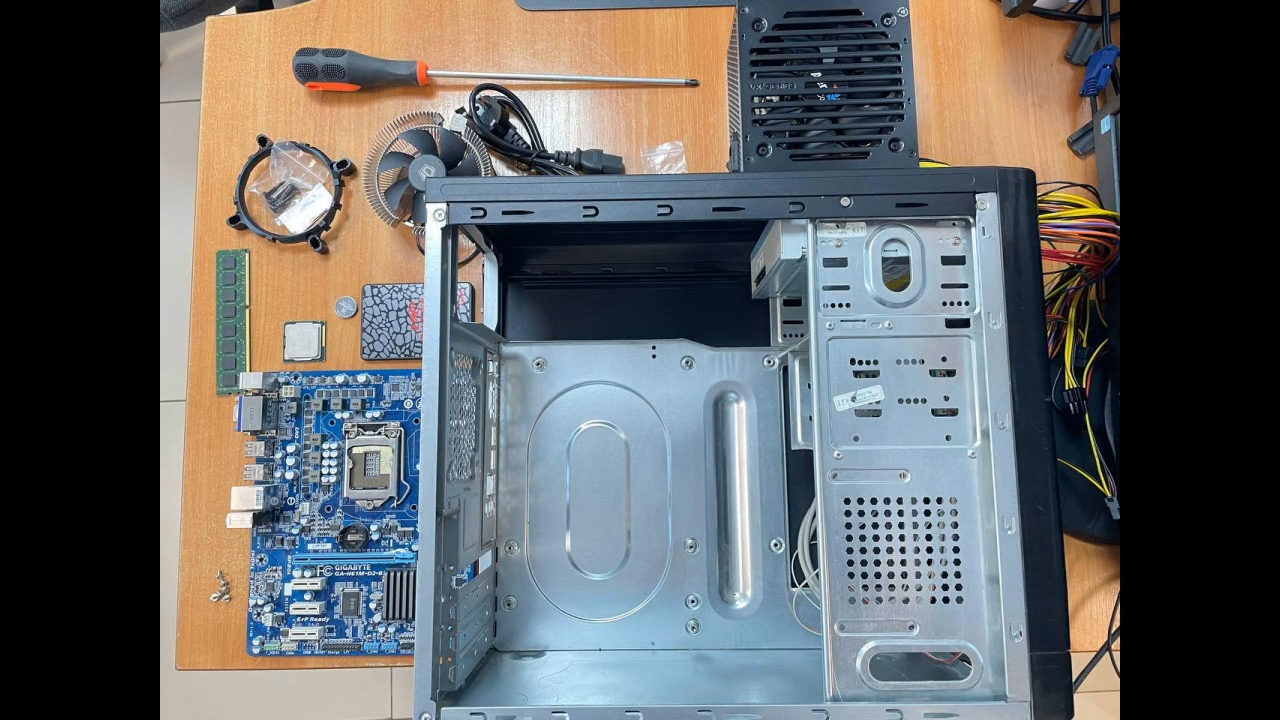

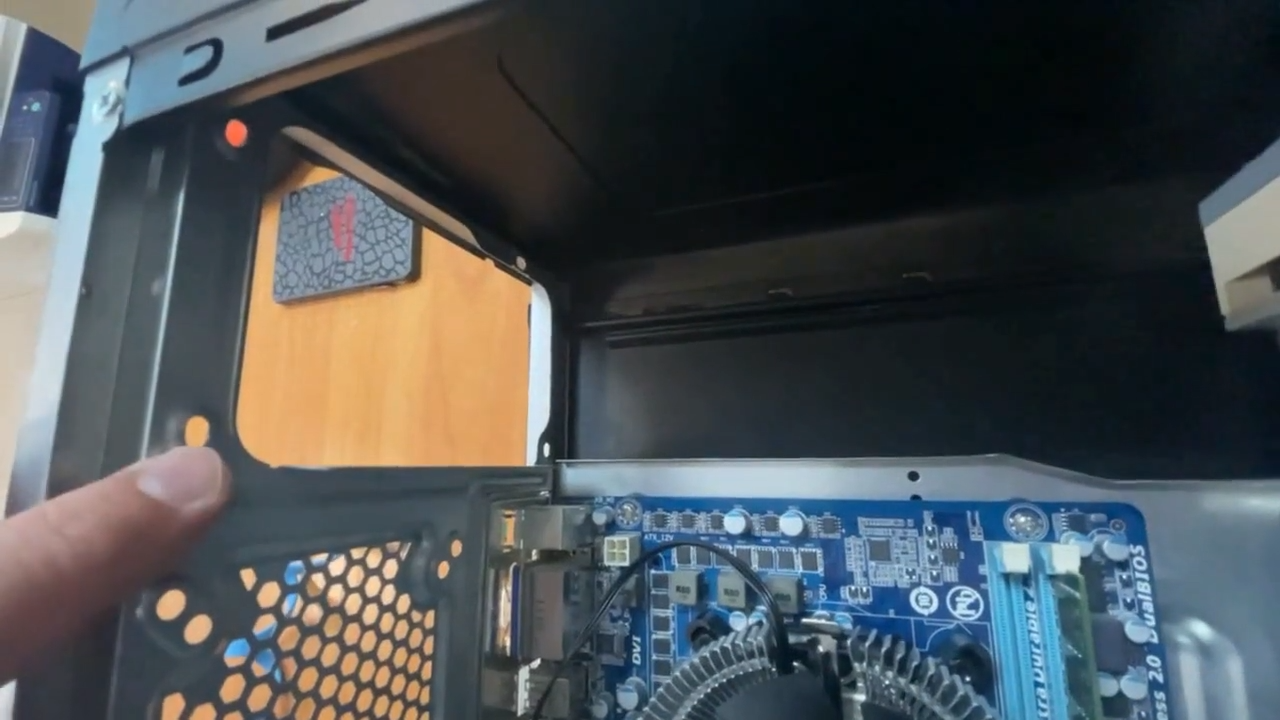

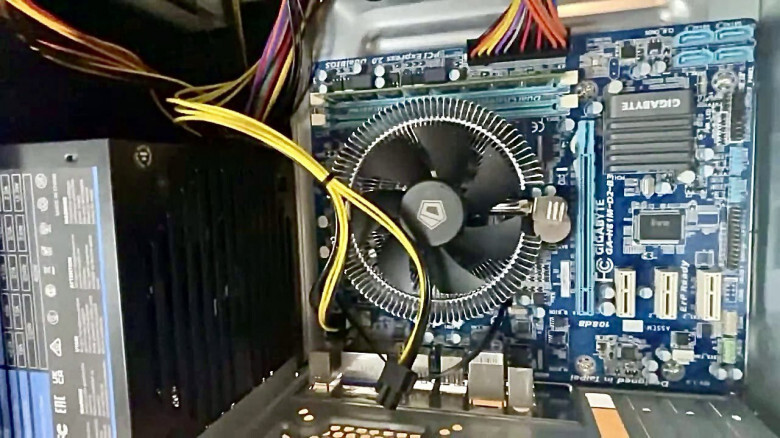

Расположение компонентов в корпусе

1. Подготовка корпуса

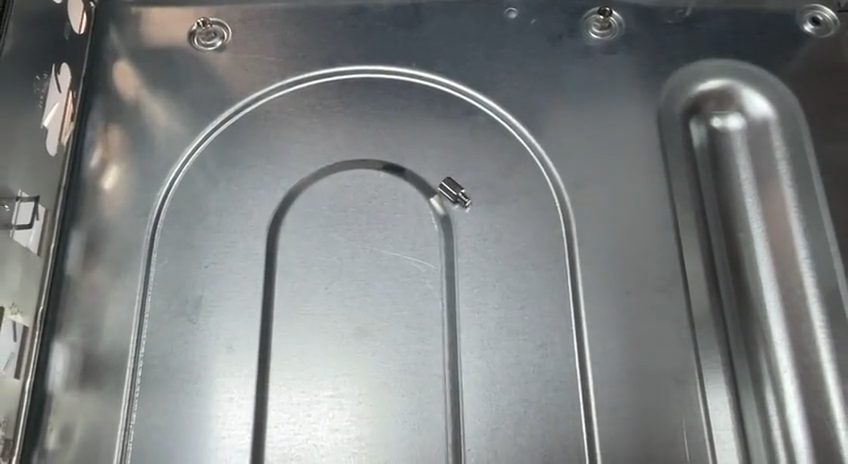

Шаг 1: Установка стоек

• Сравните отверстия на плате с отверстиями в корпусе

• Вкрутите латунные стойки в соответствующие позиции

• Проверьте - все стойки должны совпадать с отверстиями платы

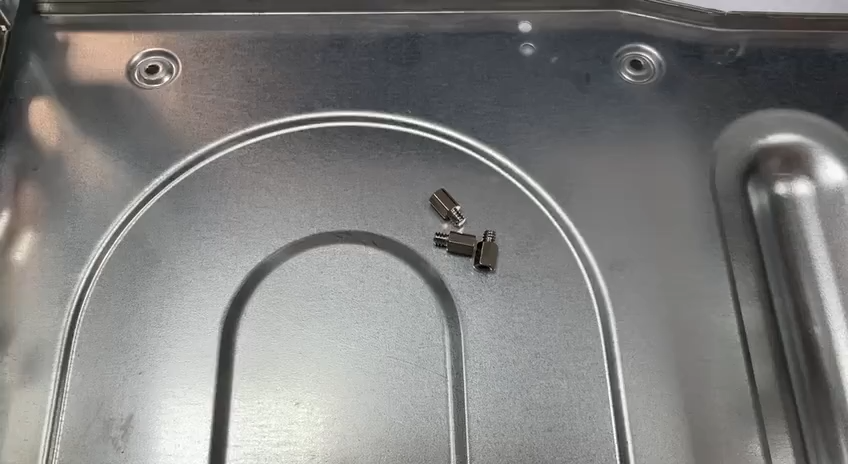

Вкрутить латунные стойки

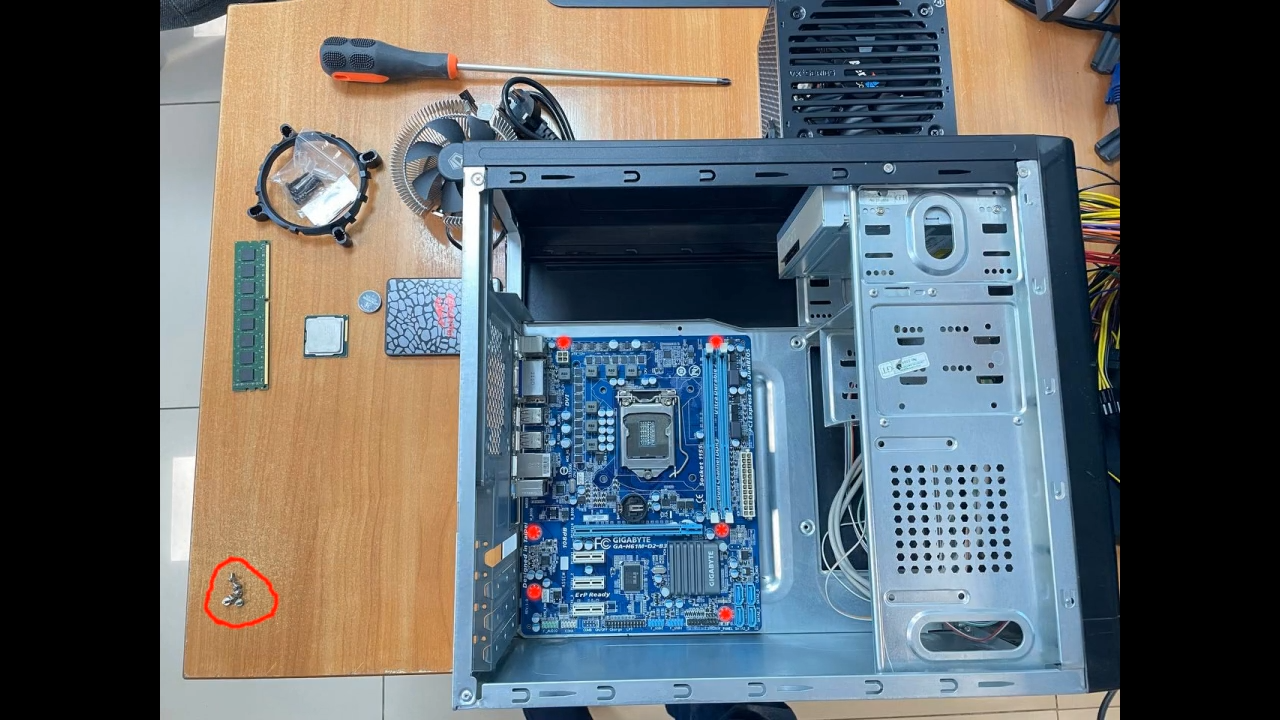

Стойки должны совпадать с отверстиями платы

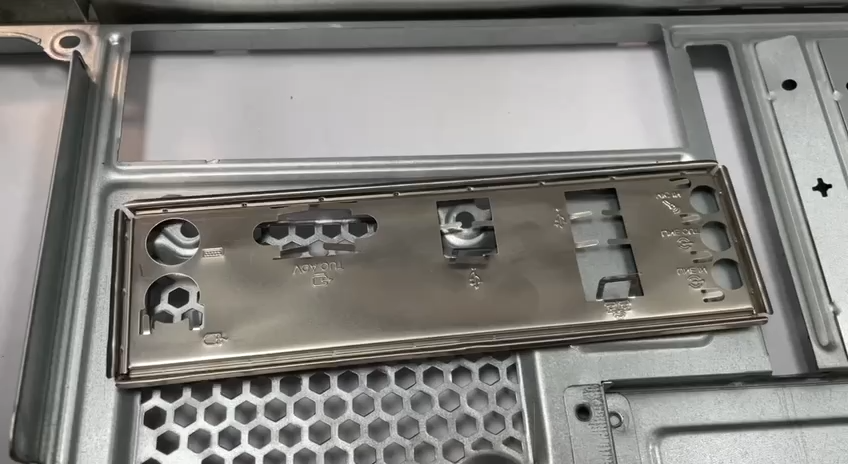

Шаг 2: Монтаж задней панели

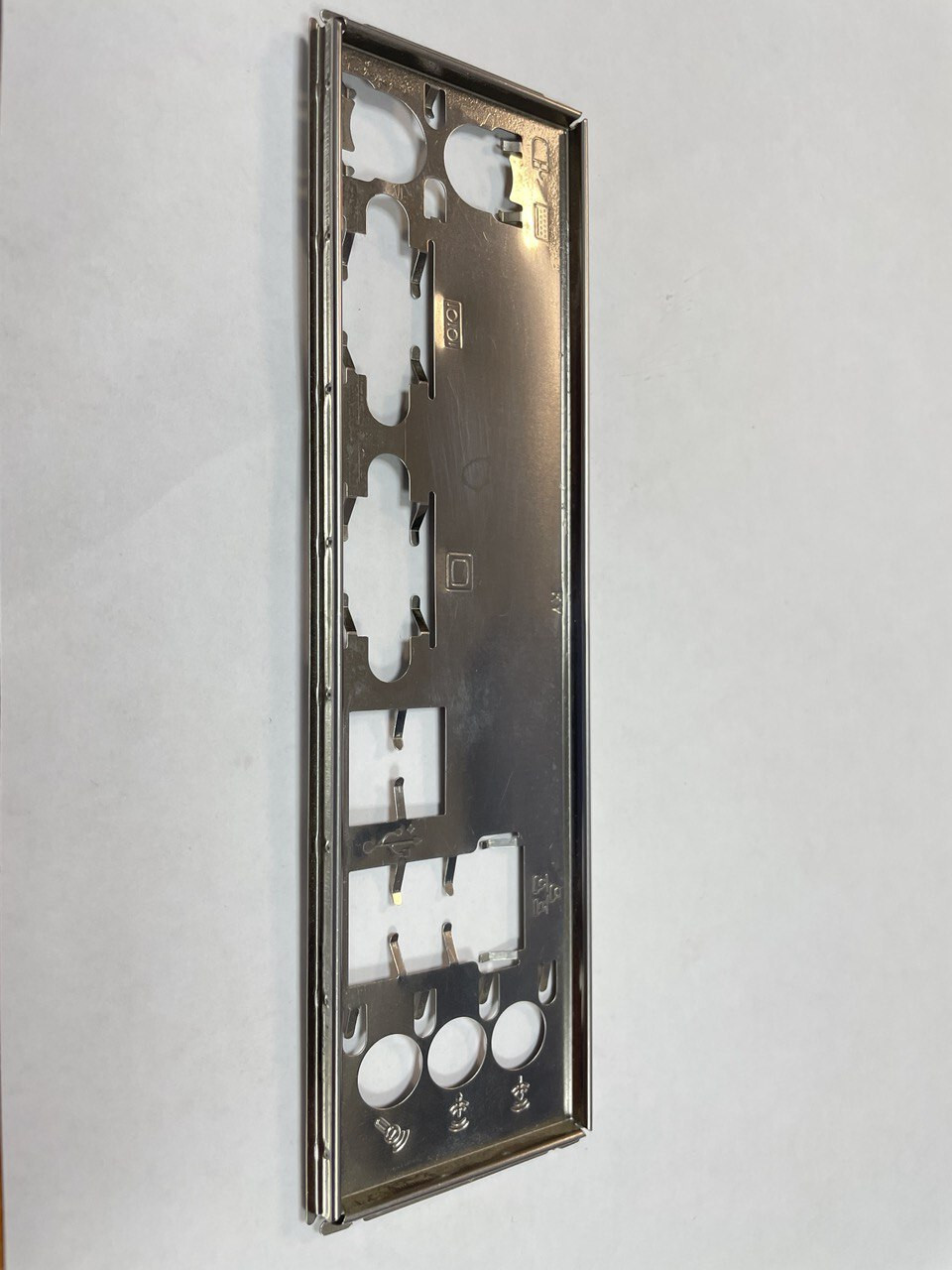

• Вставьте IO-панель (идет в комплекте с платой)

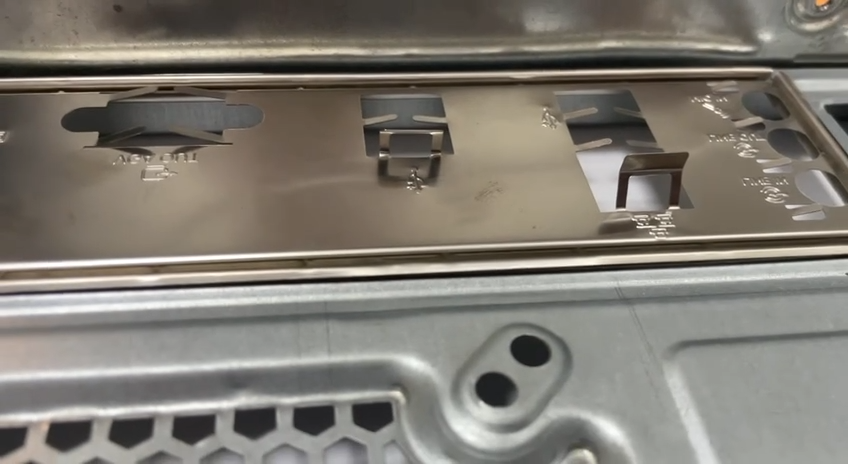

• Аккуратно зафиксируйте по периметру

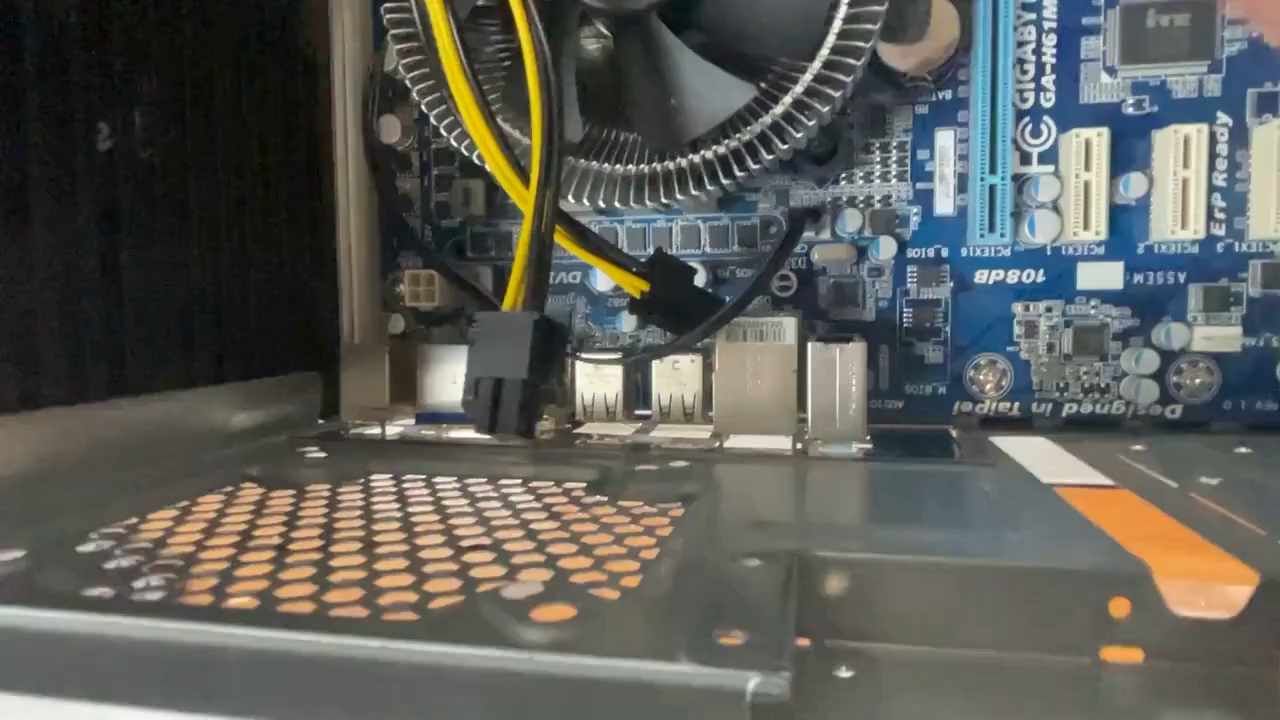

2. Установка материнской платы

• Аккуратно поместите плату в корпус

• Совместите отверстия со стойками

• Закрепите винтами (не перетягивайте!)

⚠️ Важно:

• Не допускайте контакта платы с металлом корпуса

• Используйте только родные винты

• Оставьте пространство для кабелей

3. Подключение блока питания

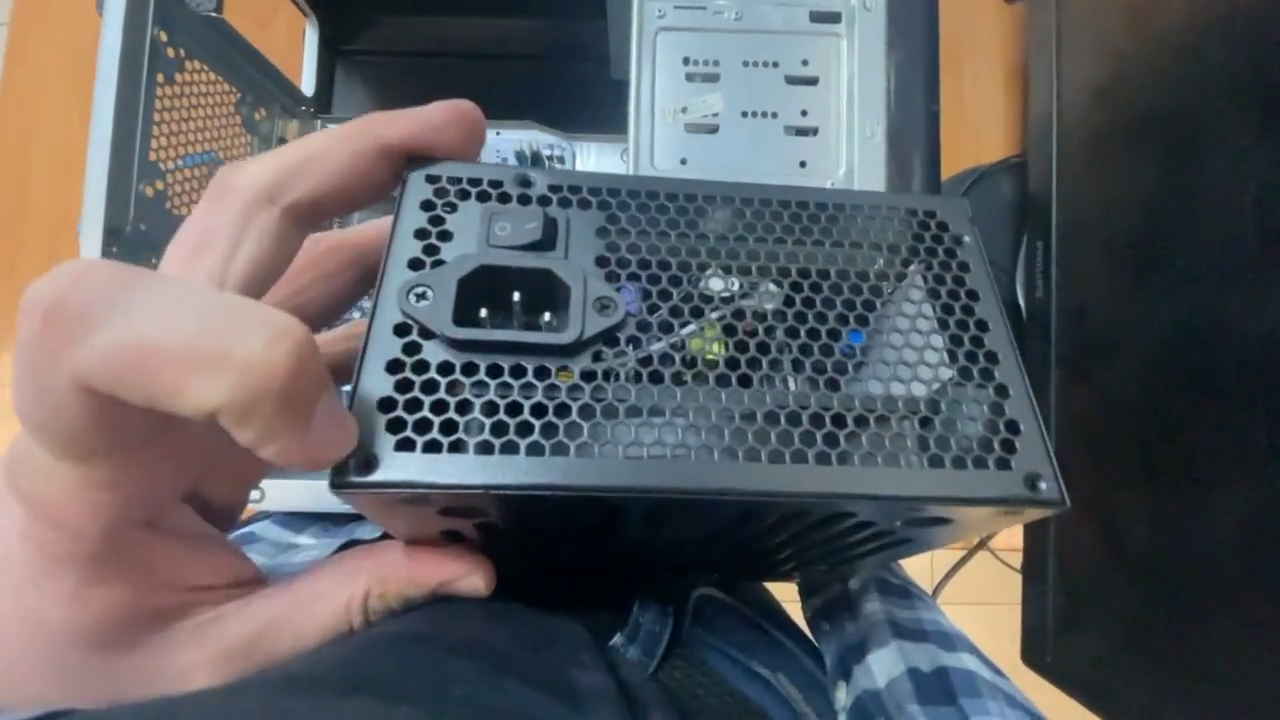

Шаг 1: Фиксация БП

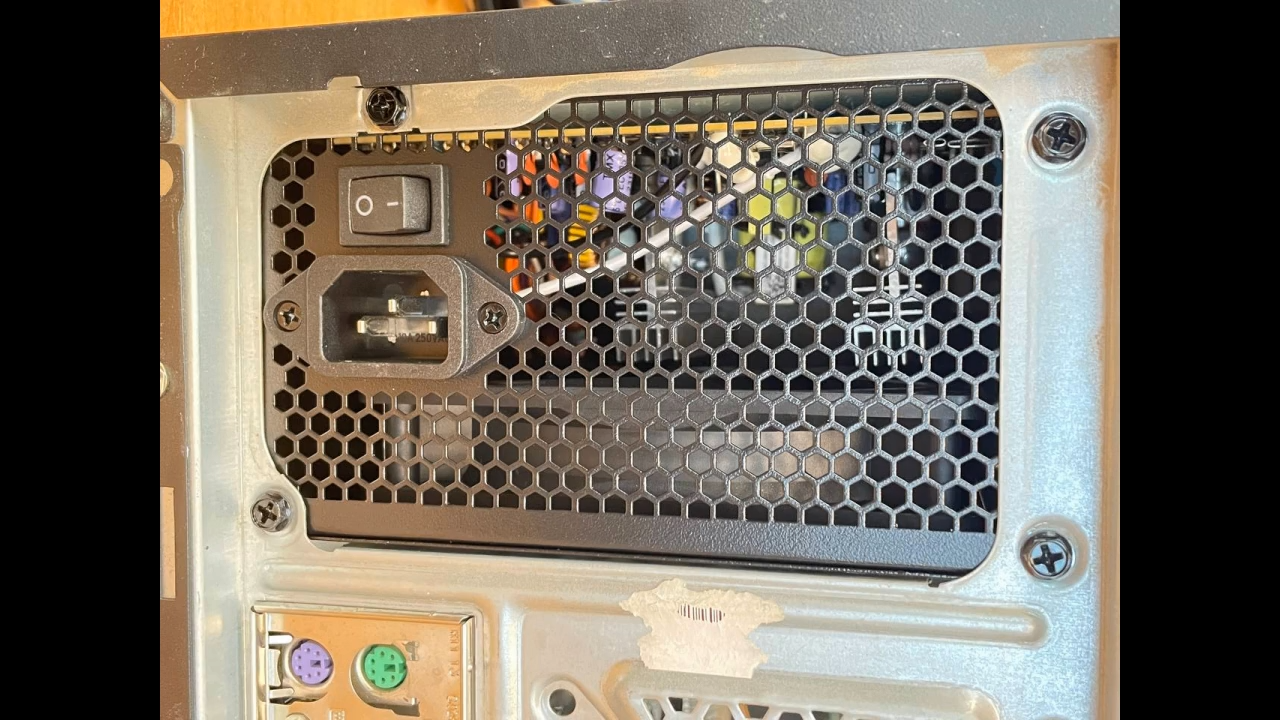

• Установите БП  (Отверстия блока питания должны совпадать с отверстиями на корпусе системного блока)

• Закрепите четырьмя винтами

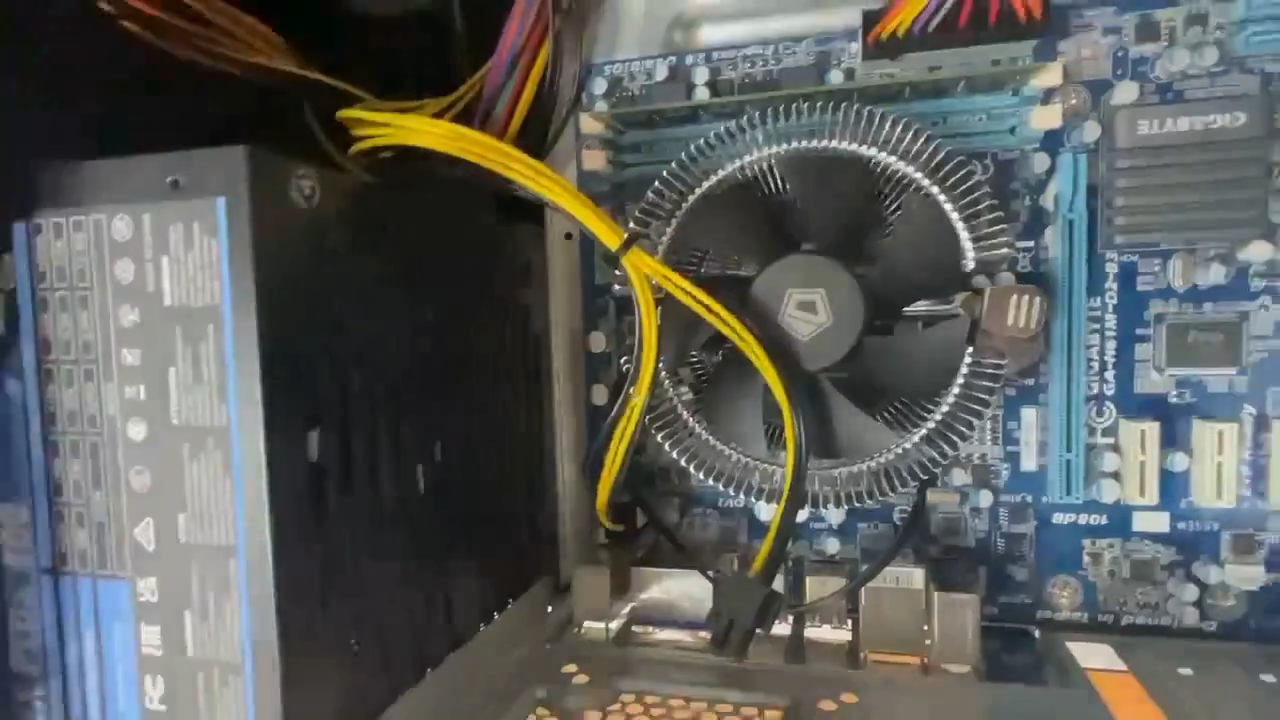

Шаг 2: Основные подключения

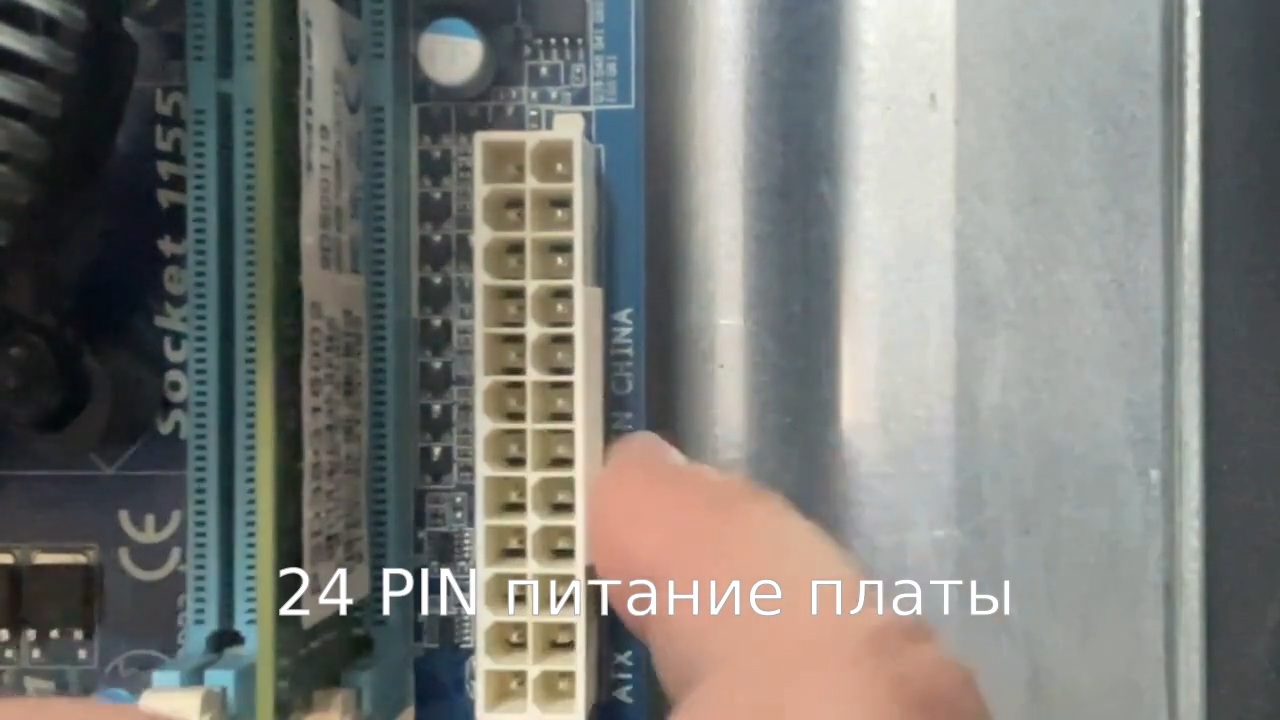

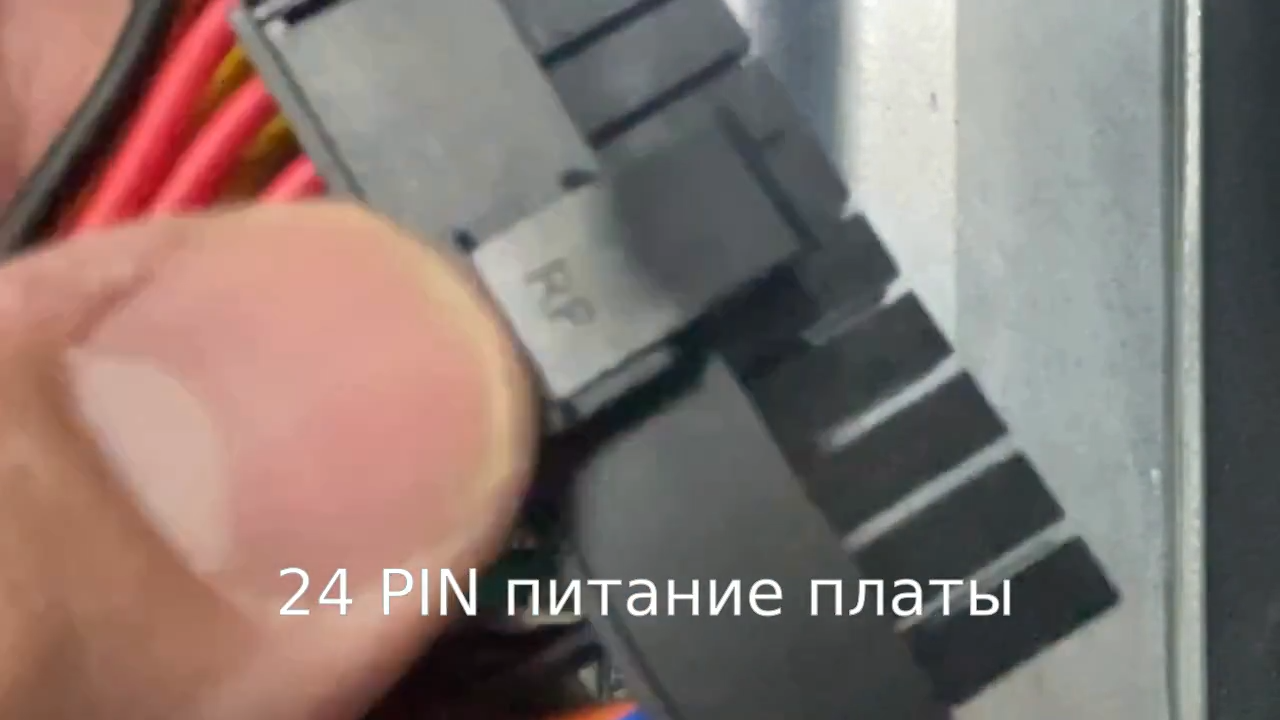

• 24-pin разъем (основное питание платы)

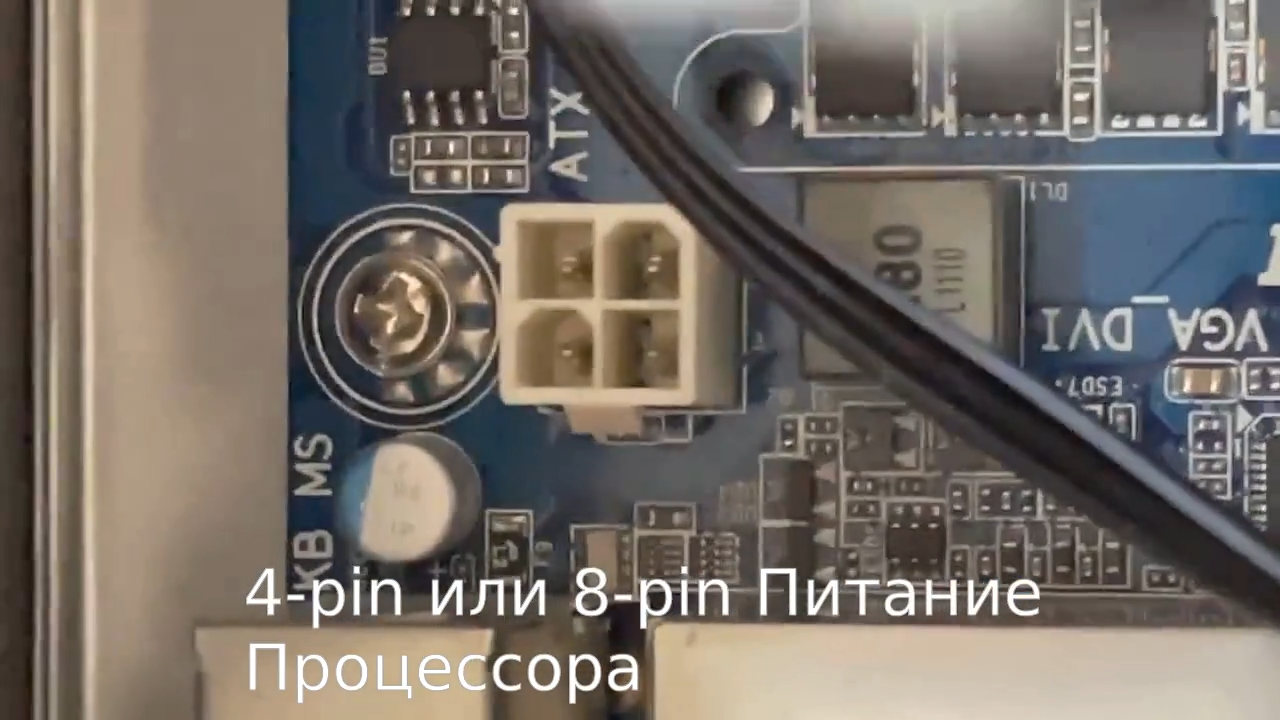

• 4-pin или 8-pin CPU (питание процессора)

• PCIe (для видеокарты, если есть)

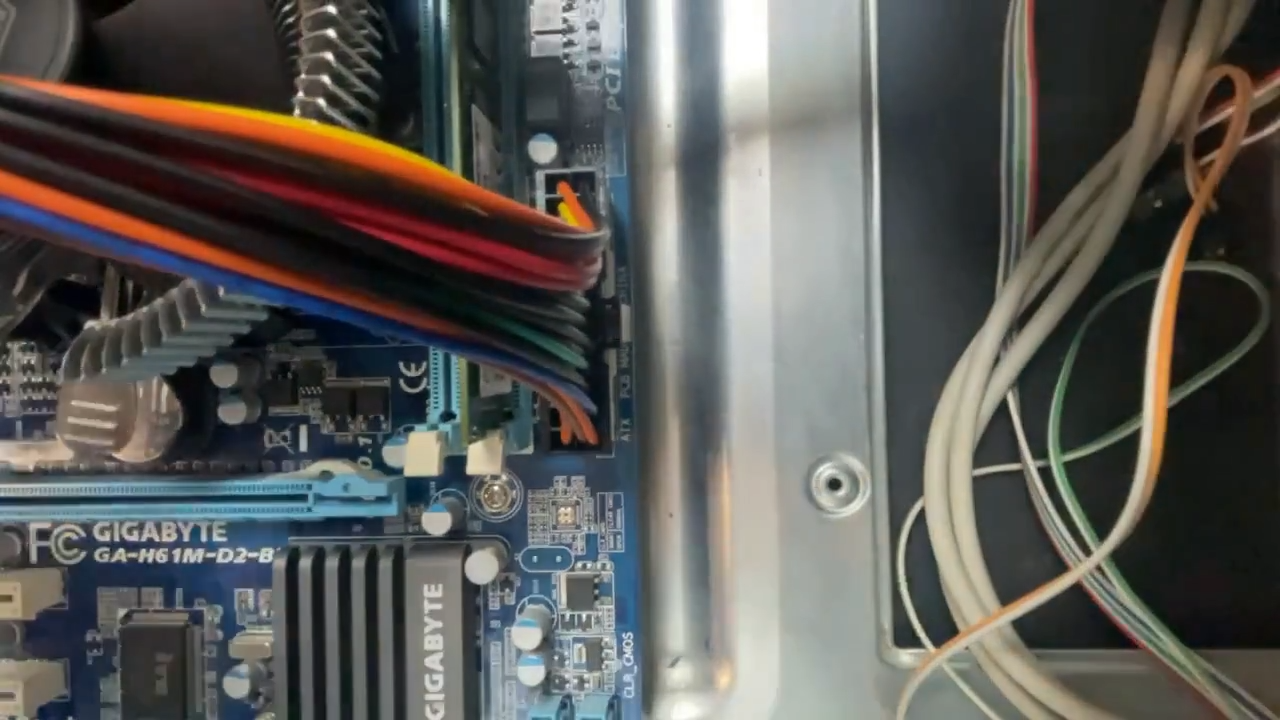

4. Организация проводов

Правила:
✔ Группируйте кабели по назначению
✔ Используйте стяжки для фиксации
✔ Оставляйте зазор для вентиляции

Частые ошибки:
❌ Перегиб кабелей
❌ Блокировка вентиляционных отверстий
❌ Слишком сильное натяжение

5. Проверка

Убедитесь:

• Все основные разъемы подключены

• Нет незакрепленных винтов

• Кабели не мешают вентиляторам

В следующем посте рассмотрим как происходит Установка процессора и кулера
