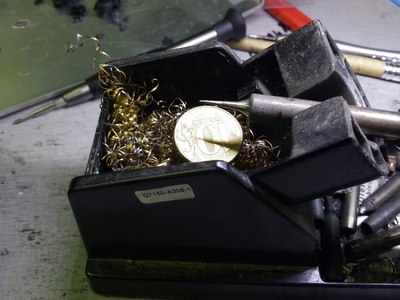

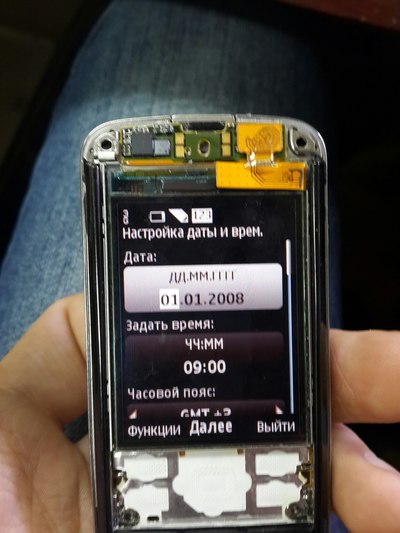

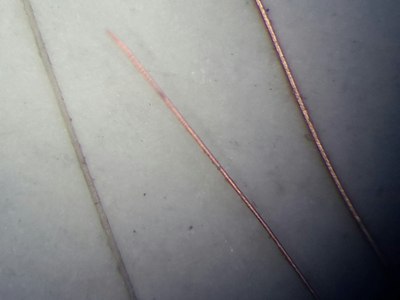

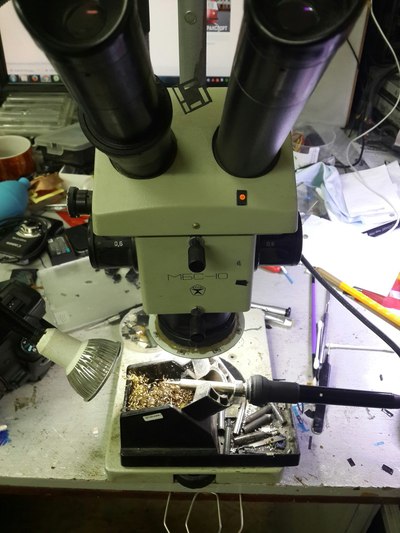

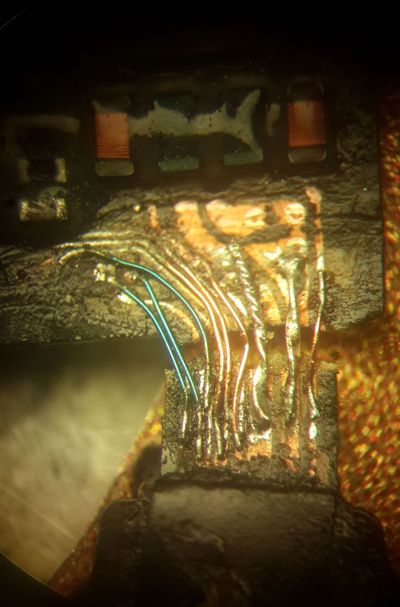

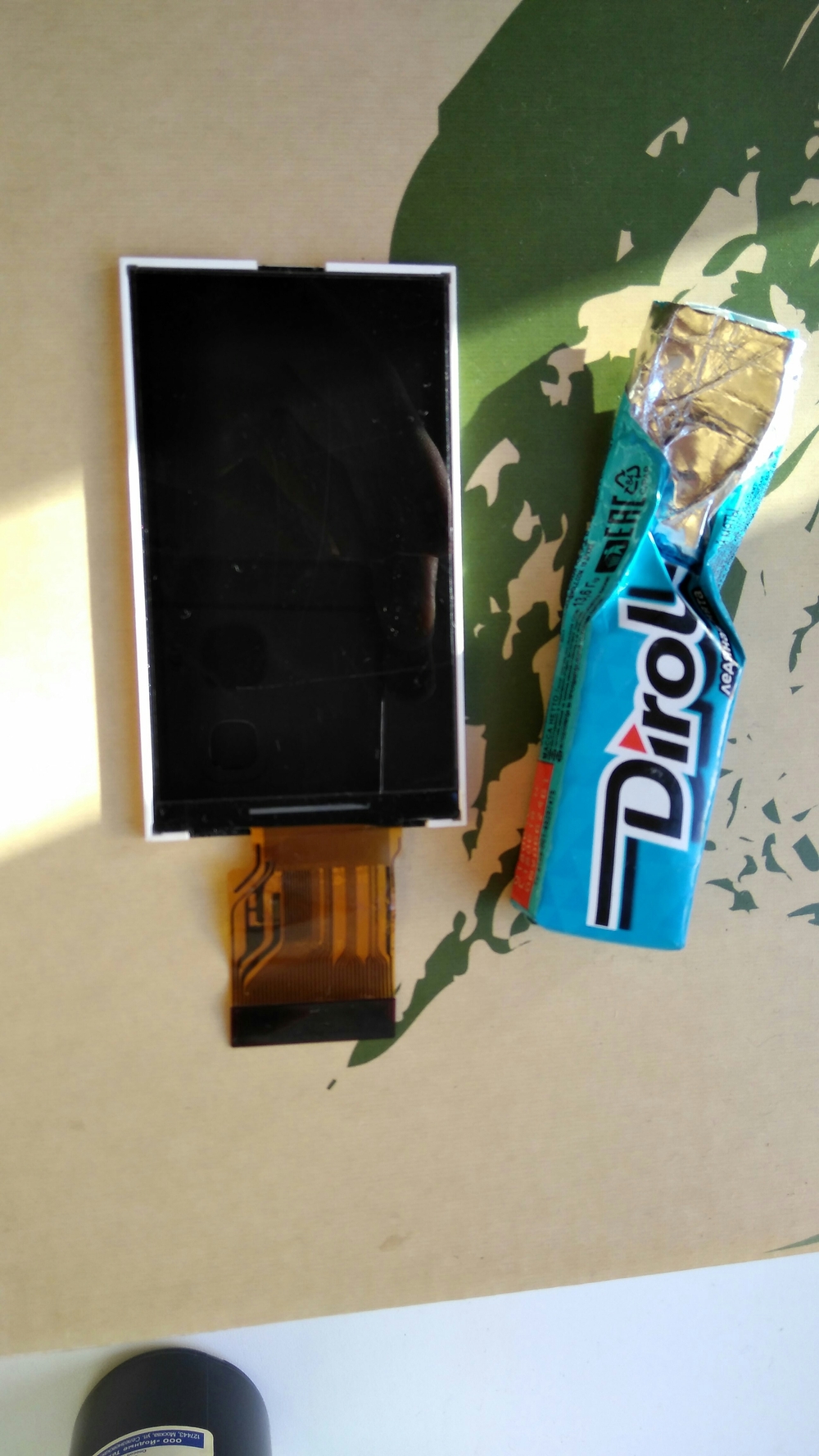

Люблю паять под микроскопом. Знакомый попросил восстановить дисплей от нокии 8800, вот собственно что получилось. Пайка заняла полчаса, монета и волос для масштаба.

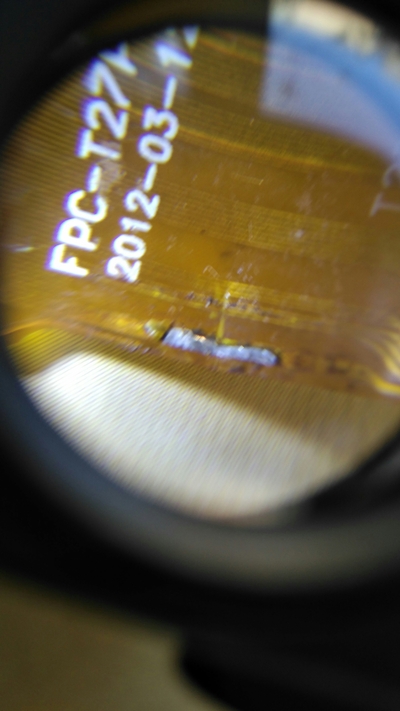

Сори за офтоп, но интересно просто, летом повредил дорожки на процессоре, именно под крышкой, буквально пару дорожек на самой печатной плате, скажи, реально ли спаять или проще новый брать

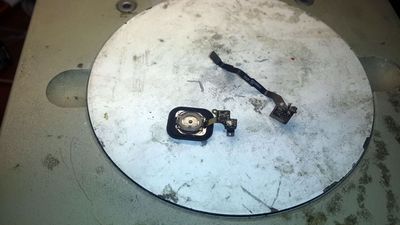

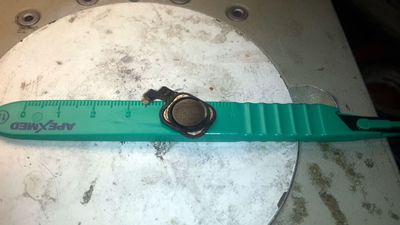

Ты уловил суть) И как это не банально это прозвучит все видно на картинках. Резрезаешь по нужной длине с нахлестом 1-1.5мм верхнй зачищаешь верхний шлейф на 1мм нижний на 2-2.5мм обезжириваешь, склеиваешь, лудишь кидаешь провода, обезжириваешь покрываешь клеем типам момент.

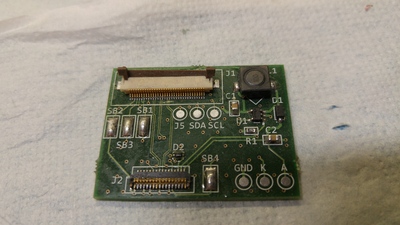

ТС, приветствую, а Вы не паяли такие разъемы? (J1 и J2 на фото)
Они тут кое-как запаяны, причем у J2 крышу сорвало от перегрева -)
Но суть вот в чем - ножки от припоя постоянно слипаются. Причем я не нуб в пайке, хоть и не проф. монтажник, паяю нормальным флюсом (EFD Solderflux), жало взял с микроволной, минимум припоя. И тем не менее, припой намертво закорачивает соседние ножки, убрать его жалом или оплеткой не получается. Микроскопа нету, к сожалению, только линза x3.
Я бы облудил дорожки и прогревая снизу посадил феном, потом точечным паяльником прошелся бы. В принципе и сверху греть можно, но температуру подбирать нужно
Изначально шлейф длиннее, и изгибается в двух местах, где собственно и лопается. Я обрезаю его до нужной длинны и соединяю - изгибов нет, контакт есть все замечательно.
В корне не согласен, если весь крепеж на месте и собран должным образом то дисплей служит верой и правдой очень долго. подобным образом восстановил десятка два дисплеев работают замечательно не один год.

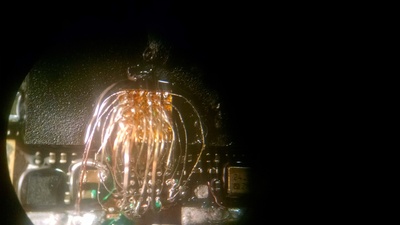

Чуть-чуть можно. Тогда и я немножко, если никто не против. U2 от iPhone 5 на проводках. Размер микросхемы, кажется, 4х4мм, 20 контактов. Работает. А микроскоп у вас крутой. Мечтаю о таком.
Если есть планы вариться в данной отрасли - дам один маленький совет: никогда не делать вот так вот "подешевле" даже если клиент слёзно просит. Потому как стоит устройству через неделю сломаться - виноват будет последний в него лазивший. И пациент за столом с корешами будет вещать, дескать "Вот блеать, казззлыыы. Сдал телефон, денег заплатил(!!!!), а он сломался опять. Не ходите туда и всем соседям расскажите". И плевать ему, что ты отговаривал его не чинить вот так, и пофигу, что ты честно предупредил о возможных последствиях, и то, что он взял все риски на себя ему тоже будет до фонаря. Увы, такова психология потребителя в 95% случаев. Сам сталкивался с этим достаточно часто. Многочисленные истории подобного характера на этом же ресурсе - очень чёткое подтверждение этому. Так что теперь железное правило: либо делать как надо(= хорошо и качественно), либо не делать вообще. Лучше потерять одного недорогого недоклиента, чем потенциальный десяток нормальных.
Все два десятка на контроле держатся?)) Неужели сложно сделать по уму и ТНПА? Я прекрасно понимаю тягу ко всяким микропайкам (перемычки вместо EMIF, паянные шлейфа и т.д.). Сам на начальных этапах этим болел. Но если вести разговор в ключе компетентности и качественного результата - то это прекрасный пример того, как делать нельзя. Однако повторюсь, выглядит хорошо. За ровные руки +.
В корне не согласен, если весь крепеж на месте и собран должным образом то дисплей служит верой и правдой очень долго. подобным образом восстановил десятка два дисплеев работают замечательно не один год.
сохнет долго, уф клей для таких целей прямо находка, если не пробовал, обязательно попробуй ) Особенно, если что-то рядом надо спаять, и пока одно паяешь, второе отпаивается, уф клея капнул, в лампу, она зафиксирует все, и паяй сколько душе угодно
