Наверное, споры касаемо способа изготовления плат в домашних условиях будут бесконечны. Но пока для разовой самоделки лучше чем ЛУТ и перекиси для себя не нашел, да особо и не искал, ибо все кроме сверления отверстий и поиска КЗ меня все устраивает.
Конечно с радостью заказывал бы платы у наших друзей из страны К., но конская доставка меня отпугивает.
ЗЫ. Всем успехов! И пожелайте мне удачи в сверлении отверстий...
Смотри, недавно был один в комментах, тоже просил рейтинга, но картинку не запостил, так и сгинул в пучине минусов. А так да, держи плюс авансом, но имей ввиду
А на чем печатаете? Я печатал на глянцевых журналах, с них хорошо переносилось. А вообще щас у китайцев есть специальная бумага для лута.
Возьмите тоненький Lomond (80) - результат будет лучше в разы. Вообще "фотобумага" , для струйной печати - лучшее с чем мне доводилось работать в этом плане.
Отлично переносится с Оракала (самоклейка), но на нём печатать нужно только с холодного принтера, иначе он начинает плыть и можно барабан испачкать клеем.
Зато переносится очень быстро и точно с него, если не перегревать (иначе так же поплывет и смажет просто схему).
Либо не сам Оракал, а подложку от него можно использовать, но не все принтеры на ней могут - если сильно изгибается лист после запекания, тонер может осыпаться на выходе из принтера, после печати уже.
А так еще можно использовать самые убогие глянцевые рекламные газеты (до полупрозрачного тонюсенькая бумага, люто позорная полиграфия, но с закосом под глянец типа), с них тоже хорошо переносится, но размокают долго, как фотобумага.
Но у китайцев бумага да, пока лучший вариант из того что пробовал. Похоже на подложку Оракала, только тонер не осыпается сам.
https://foto-gamma.ru/magazin/fotovspyshki/kolcevaya-led-mak...
https://foto-gamma.ru/magazin/fotovspyshki/kolcevoy_led_osve...
не ?

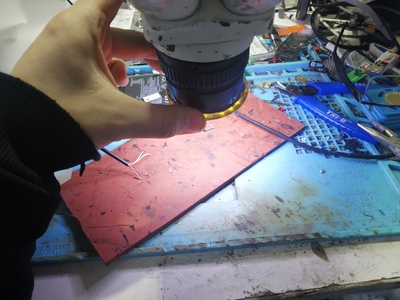

Вот кстати, с ней снимал: Старенький процессор AMD-K5
Ну, да. Поменьше. У меня внешний диаметр пластмассового корпуса - 100мм. Сама плата со светодиодами (если ее оттуда выковырять - 85мм). Правда, в моем случае - мне это совершенно не мешает, ибо у меня от морды объектива до снимаемого объекта - 15-18см, и возможности ковыряться там - хоть отбавляй. (я камеру использую и в качестве мелкоскопа, в т.ч. или сейчас мне подарили китйские очки-микроскоп, еще и с подсветкой вот такие https://www.4glaza.ru/products/head-magnifier-kromatech-10x-... - прикольная штука )
(у очков - беда, что батарейки в подсветке быстро садятся, надо будет источник приколхозить)
Да не, задачи почти теже. Тоже приходилось паять и чипы 0402, и LGA 2x3мм, даже BGA (правда небольшие), и перемычки "волосяные" ставить.
Видимо просто "дело вкуса".Ну, я свои припаивал как раз таки вручную: при желании можно паяльником "отреболить" оставляя капельки равного размеру, потом такиеже "пупки" на плате, потом феном посадить, потом с боку, загутой иголкой от инсулинового шприца, удалять соплю между соседними шарами (да ! месье знает толк в извращениях !) . Я конечно потоковым ремонтом не занимаюсь, у меня в основном устройства собственной разработки, и в случае чего, могу просто новое собрать, и по возможности BGA - стараюсь избегать (к сожаленью, сейчас уже далеко не всегда есть возможность), но иногда приходится делать столь извращенные штуки, что сам удивляюсь ;) Тотже TQFP208 поменять на обычной плате - как два пальца об асфальт, а вот на военной, под 2 слоями эпоксидно-кремнийорганического лака - уже совсем другое дело. Или если корпус алундовый, а не пластиковый (тело - обладает почти такойже теплопроводностью как и металл) - это тоже в корне меняет дело.
