Ламповые часы на ГРИ ИН-14 Nixie Clock

Поделюсь с вами историей о создании ламповых часов на газоразрядных индикаторах ИН-14 1977года выпуска. Как то мне попался на глаза проект NixieClock от AlexGyver и я загорелся этой идеей))

Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino

Начал я с заказа печатных плат на одном известном китайском сайте jlcpcb и через пару недель платы были у меня

Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino

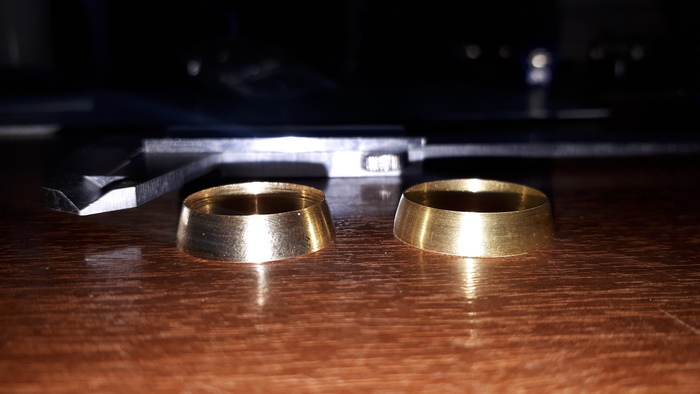

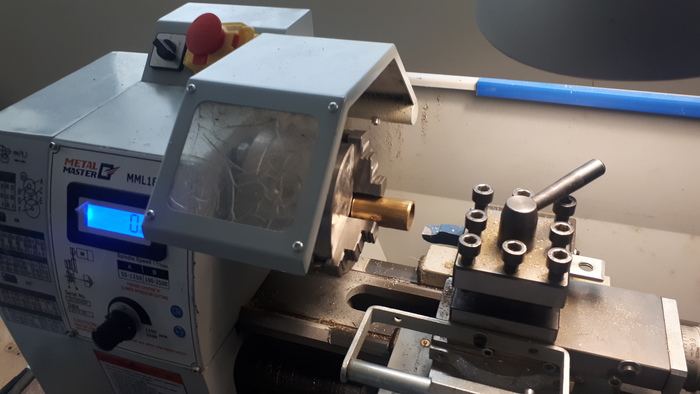

А когда печатные платы ехали я начал изготавливать корпусные элементы. Купил латунный пруток и на токарном станке сделал кольца для ламп

Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino
Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino

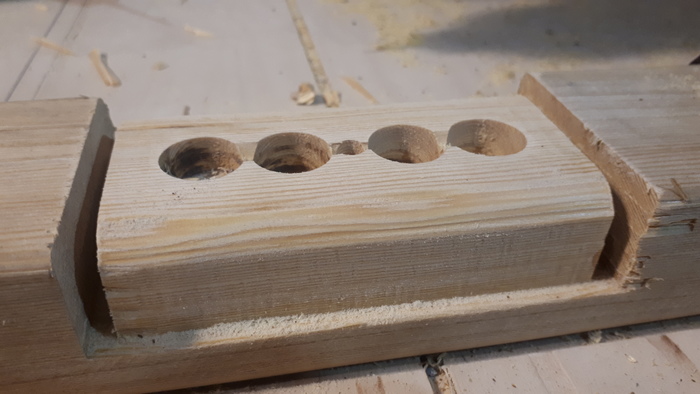

Далее в САПРе Фьюжен360 подготовил корпус для фрезеровки (это был мой первый опыт работы с ЧПУ) на фото как говорится первый блин комом и корпус переделывался

Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino

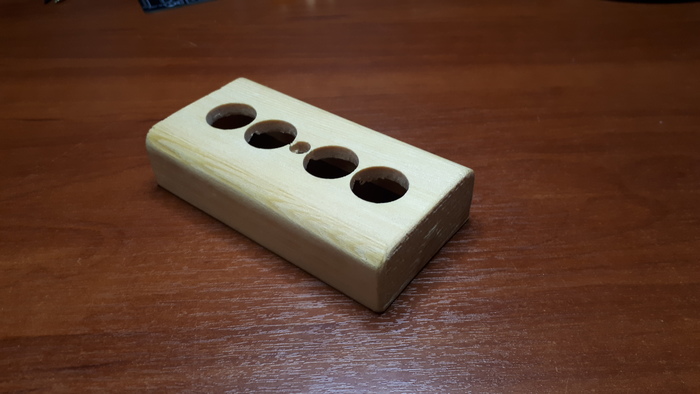

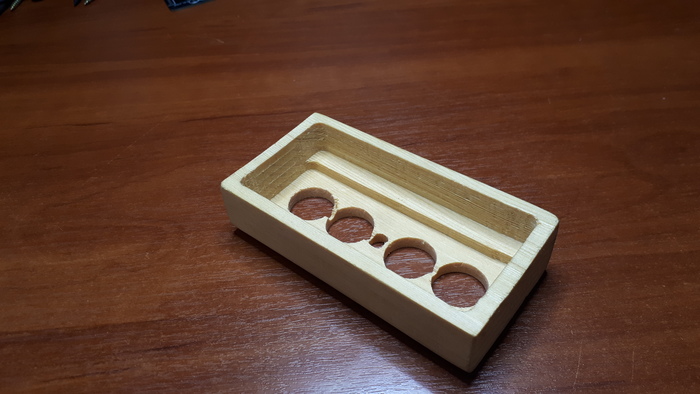

В итоге корпус получился следующего вида. Есть мелкие задиры и сколы, но они уйдут после шлифовки

Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino
Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino

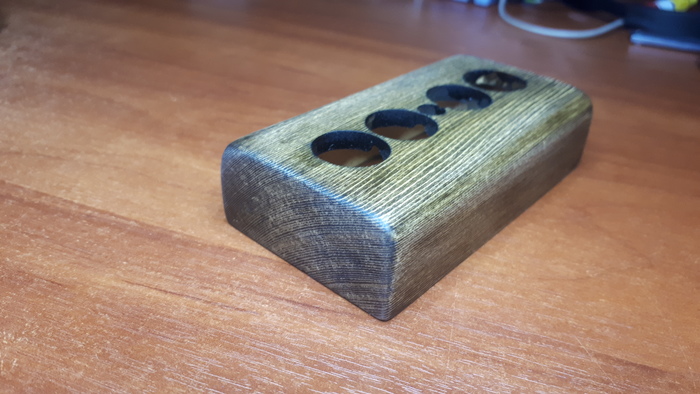

После часа зашкуривания, покрытия морилкой и шлифовкой воском получилось вот что =)) Красота одним словом, проявилась структура дерева и глянцевый блеск, спасибо воску !)

Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino

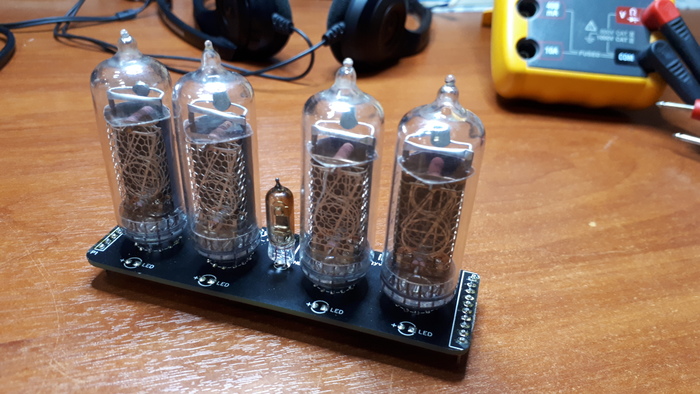

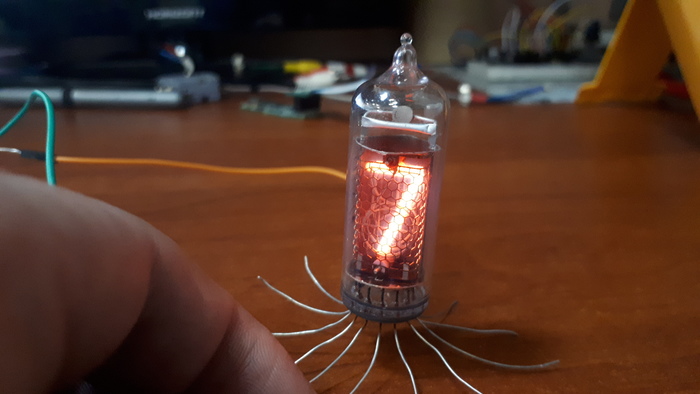

Перед пайкой проверил лампы ИН-14 все таки 1977 год когда меня еще и в планах не было))

Момент был волнительный т.к. что бы зажечь индикатор необходимо подать 170 вольт хоть ток при этом небольшой, но меня тряхануло знатно, когда неаккуратно схватился за лампу, а работает все это под управлением Ардуино от 5 вольт

Для справки - в индикаторах светится газ около катода на который подано напряжение , а не нить накаливания как это сделано в обычных лампочках Ильича

Все индикаторы были исправны вот вам и качество СССР спустя 44 года

Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino

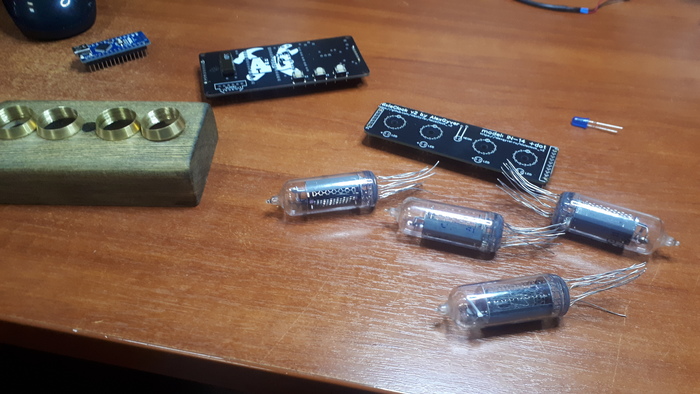

Приступаем к финальной сборке
Все тонкости я расписывать не буду т.к. все они указаны на сайте проекта. Бери и делай, как говорится

Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino
Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino

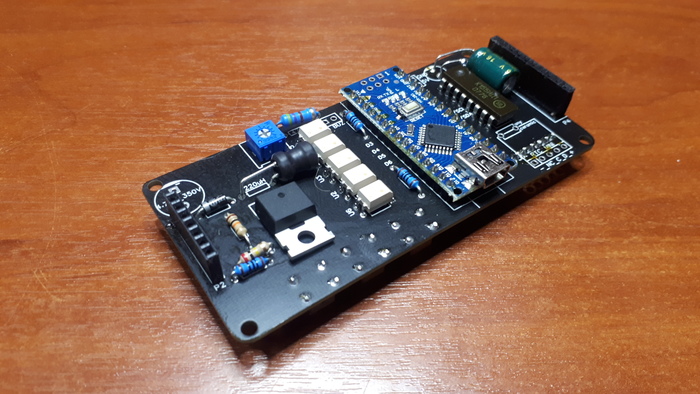

Самое главное после пайки все хорошо промыть от флюса особенно где генерируется 170/190 вольт

Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino

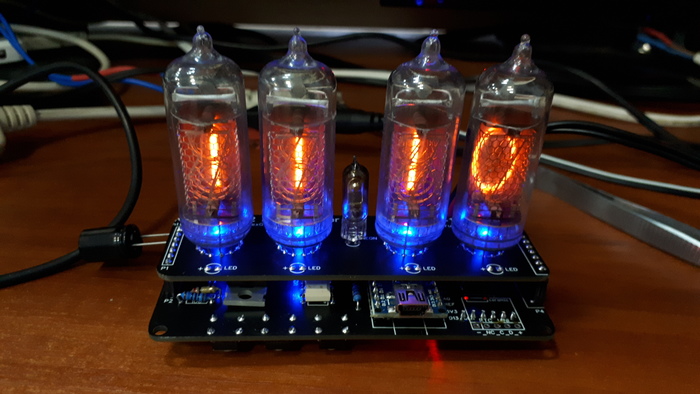

После прошивки ардуинки лампы весело замигали цифрами

Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino

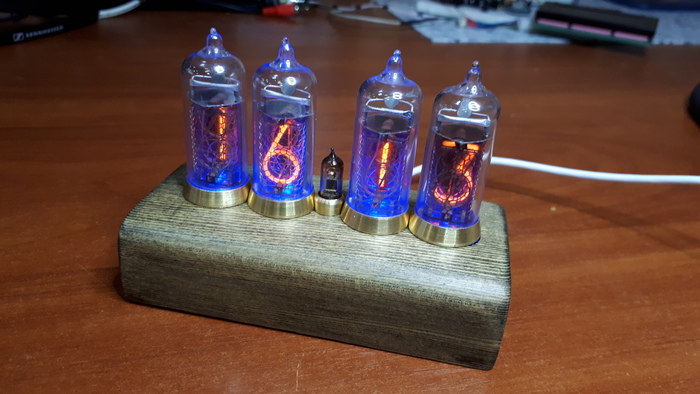

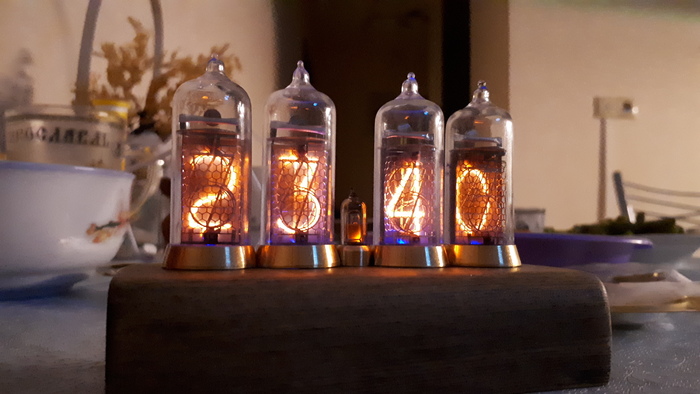

Подгоняем и устанавливаем в корпус и получаем следующую красоту ))

Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino
Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino
Ламповые часы на ГРИ ИН-14 Nixie Clock Ламповые часы, Ин-14, Рукоделие с процессом, Часы, Nixie clock, Длиннопост, Arduino

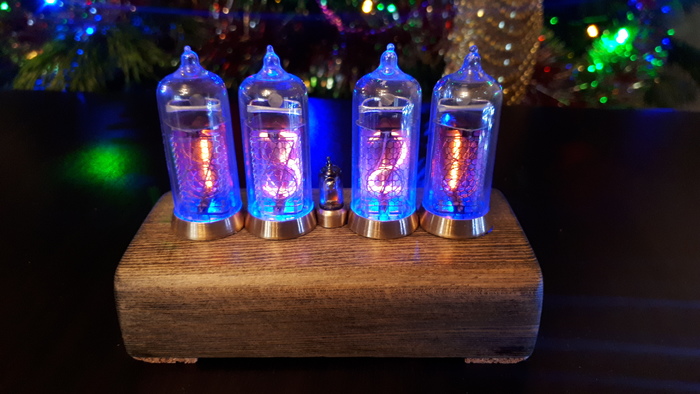

Синяя подсветка отключается и есть разные эффекты перелистывания цифр. В прошивке предусмотрено понижение яркости в зависимости от времени суток, что бы ночью не мешали спать. Время не сбивается при отключении питания т.к. в проекте предусмотрен модуль реального времени ds3231

Спасибо за внимание и всех с наступающим новом годом))
