КПП для ПК своими руками (Часть 2. Подключение к ПК)⁠⁠

[Первая часть](КПП для ПК своими руками из старого джойстика (часть 1))

Для подключения к ПК нужен контроллер, наилучшим донором был бы USB-контроллер от такого же джойстика, но у меня не USB, поэтому решил использовать контроллер от клавиатуры, к сожалению лишняя у меня была только PS/2, часть кнопок на ней не работает, но это даже лучше, ведь не жалко:
Разбираем клаву, извлекаем контроллер и прозрачные пленки.

На контроллер приходит четыре провода, беглый поиск в интернете дал схему перепайки на USB, однако, провозившись с перепайкой и поиском других схем и что я делаю не так выяснил, что PS/2 на USB перепаять без спец контроллера нельзя, хотя наоборот можно довольно легко.
Хоть это и неудобно но буду использовать разъем PS/2, благо в компе он у меня не занят.
Клавиатура определяет клавишу путем замыкания двух контактов, а значит нам нужно найти шесть кнопок использующих один общий контакт.
Для удобства поиска пленку лучше разделить на две отдельные, так же пригодятся маркер и мультиметр:

Итак нашли один общий и шесть отдельных контактов соответствующих кнопкам:
S D F J K L

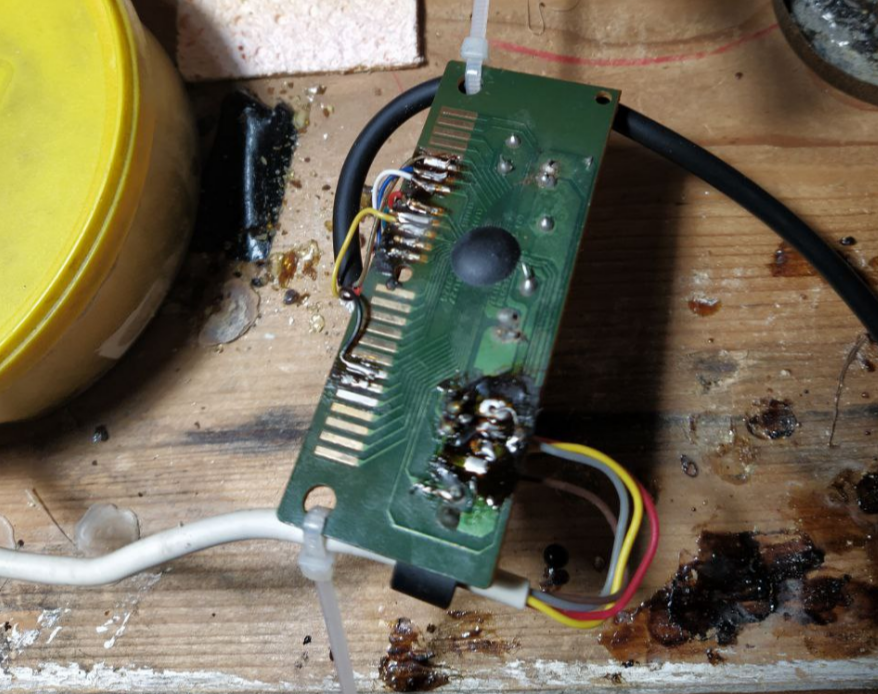

Время пайки:

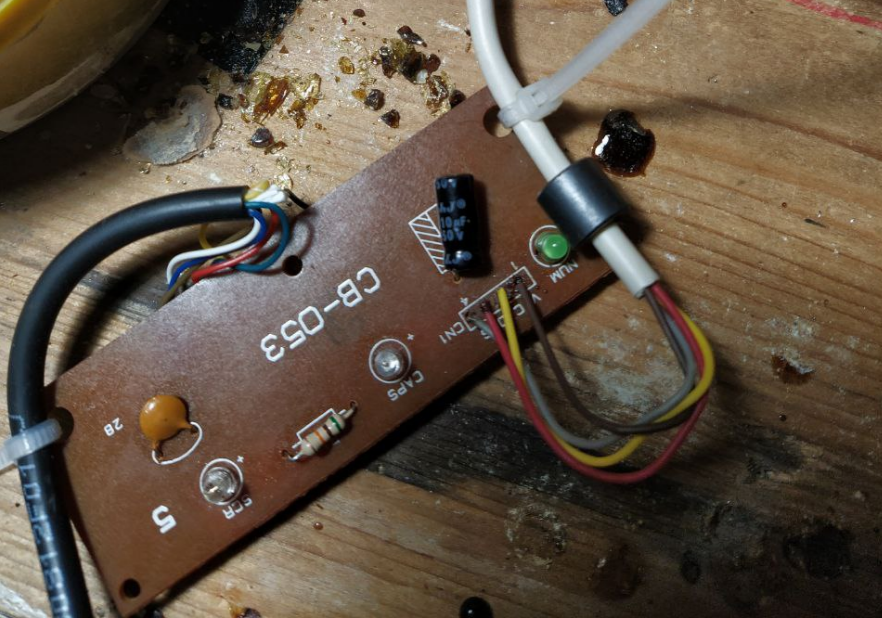

Провода зафиксировал стяжками.

Я не стал размещать контроллер в самой коробке, так как данное решение временное, а использовал дополнительный кабель, который легко можно будет перепаять на новый контроллер.
Опытный образец готов к испытанию:

Рычаг отлично фиксируется и передачи в виртуальном автомобиле не “вылетают”

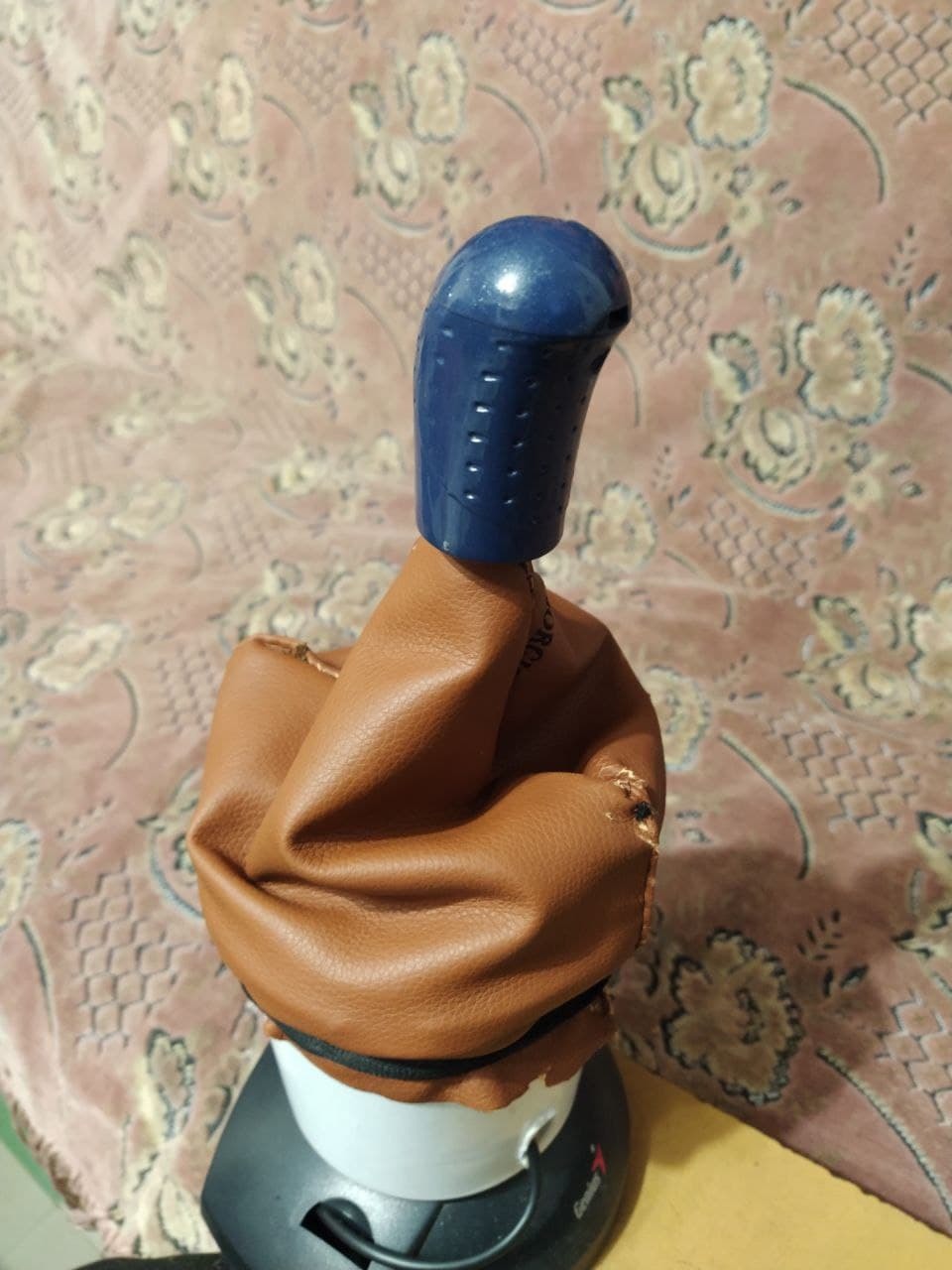

Осталось сделать кожух, что бы скрыть внутренности, в качестве рукояти использовал ручку от старого зонтика, а кожух пошили из сумки:

P.S. Учится водить на симуляторе, все равно, что учиться сексу с искусственной женщиной. Дальше проект развиваю просто по фану.
Продолжение следует...
