Кино - ВСЁ. Закончилось. Iphone 15 pro⁠⁠

Добрый.

Есть вот такое старинное изделие:

Iphone 15 pro нет изображения.

Предыстории нет. Просто внезапно кино потухло, но телефон продолжал арбайтен, судя по повторяющемуся как мразь будильнику, который отключить не представлялось возможным)

Будименямразь xD

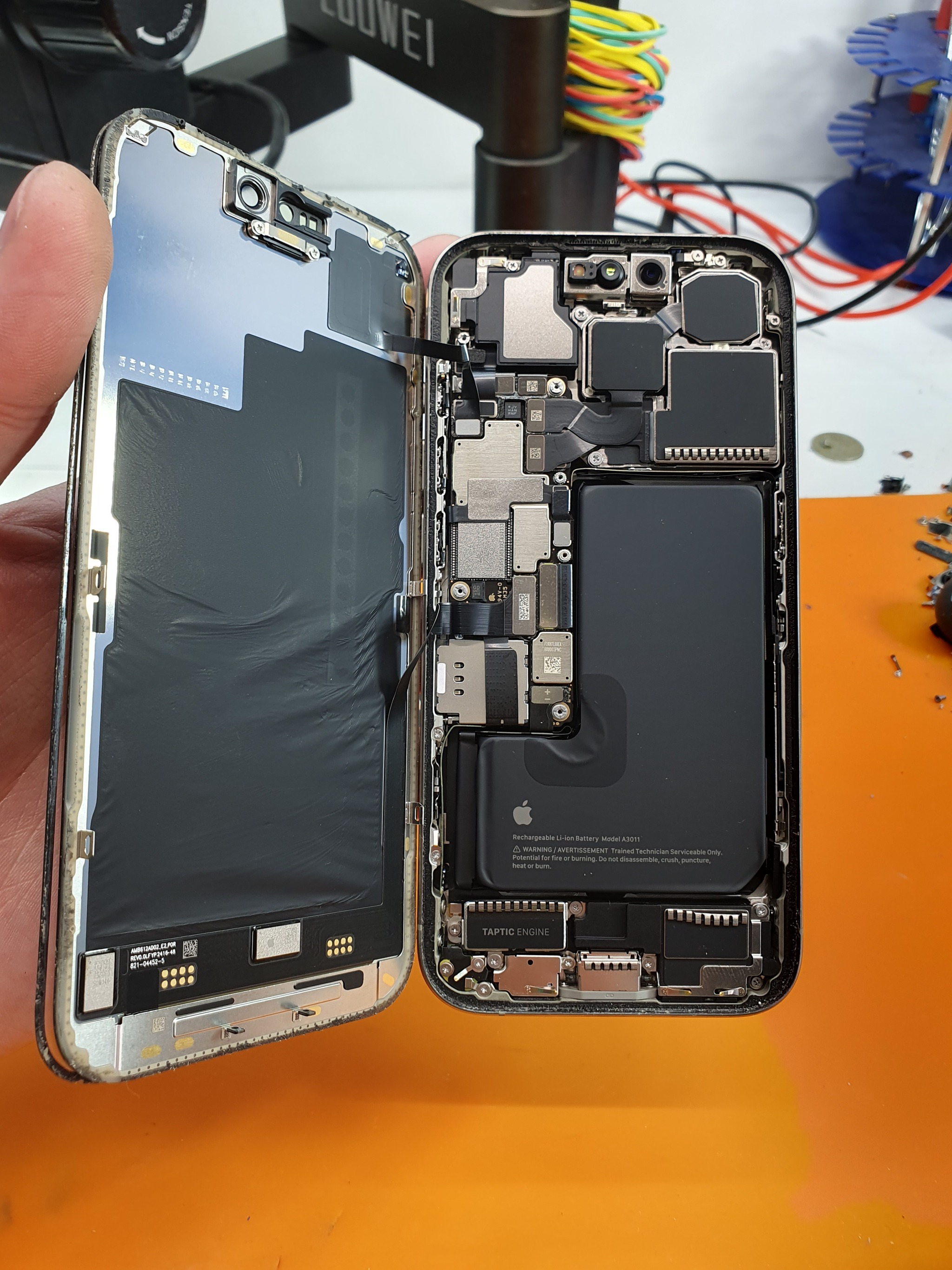

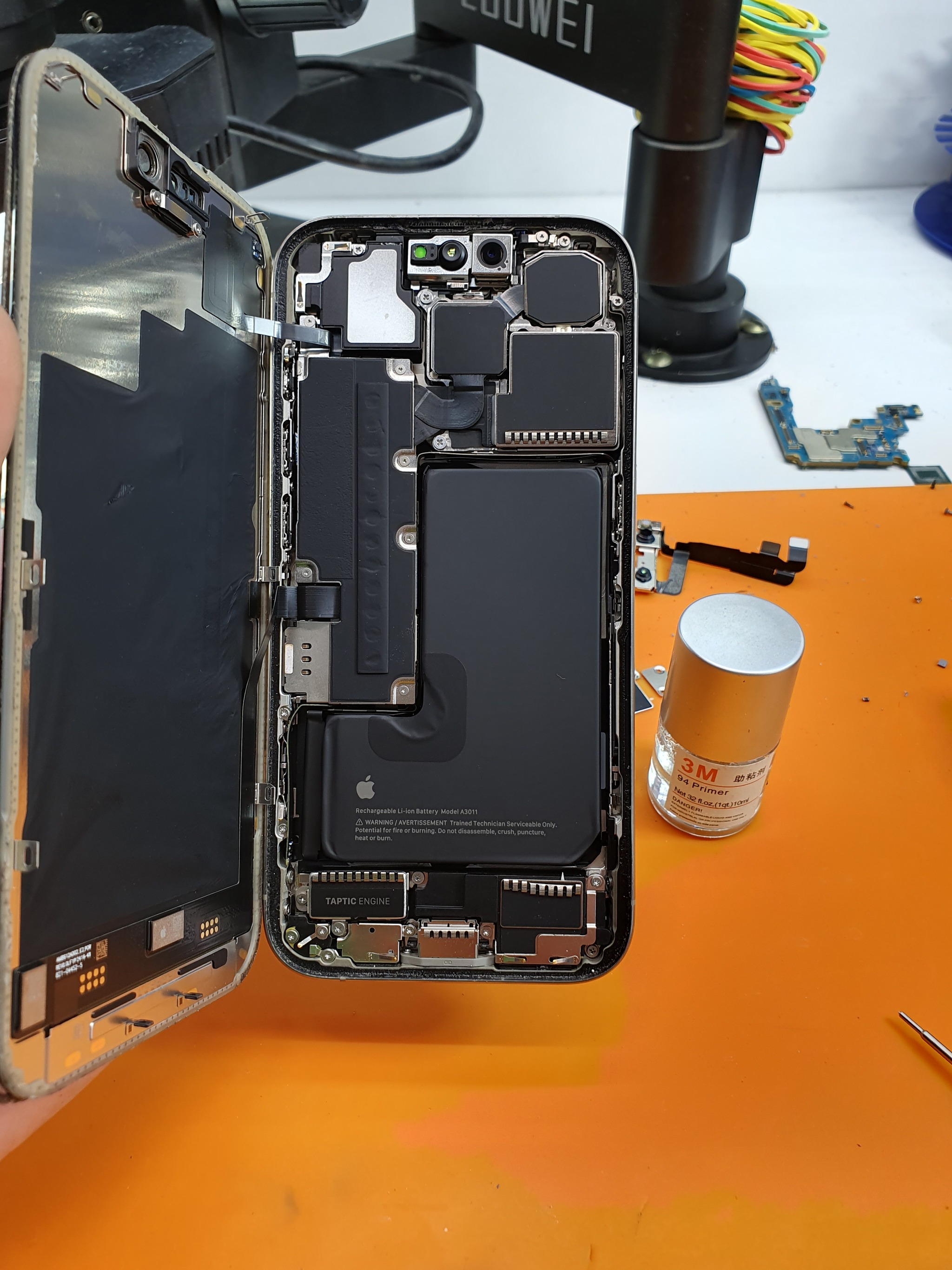

Взрываю консерву:

Тут ничего особенного. Чисто, правда я уже начал откручивать защитный экран, чтобы подкинуть другой дисплей для проверки, так как не рассчитывал, что будет такое дрочево, а планировалась банальная замена модуля и ничего интересного. Такое не выкладываю)

Но и другой дисплей не взлетел, а значит надо всё это дело осмотреть и замерить падения напряжений на коннекторе вывода тиктоков

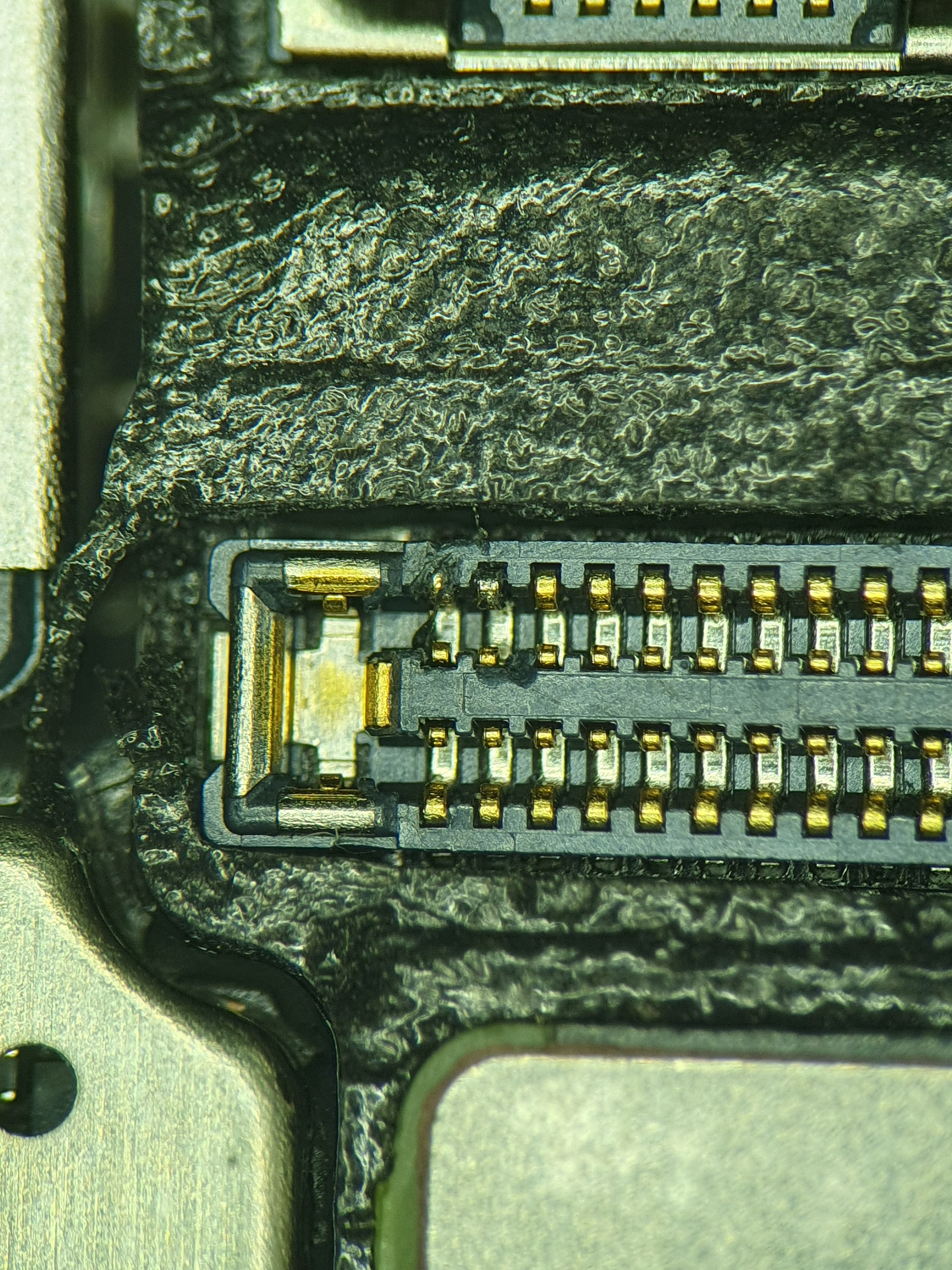

Слегка оплавленный пластик между ножками говорит о том, что тут бесновались зумеры, а на самих этих ножках сплошное замыкание, а это вывод 5.7в с контроллера зажигания дисплея.

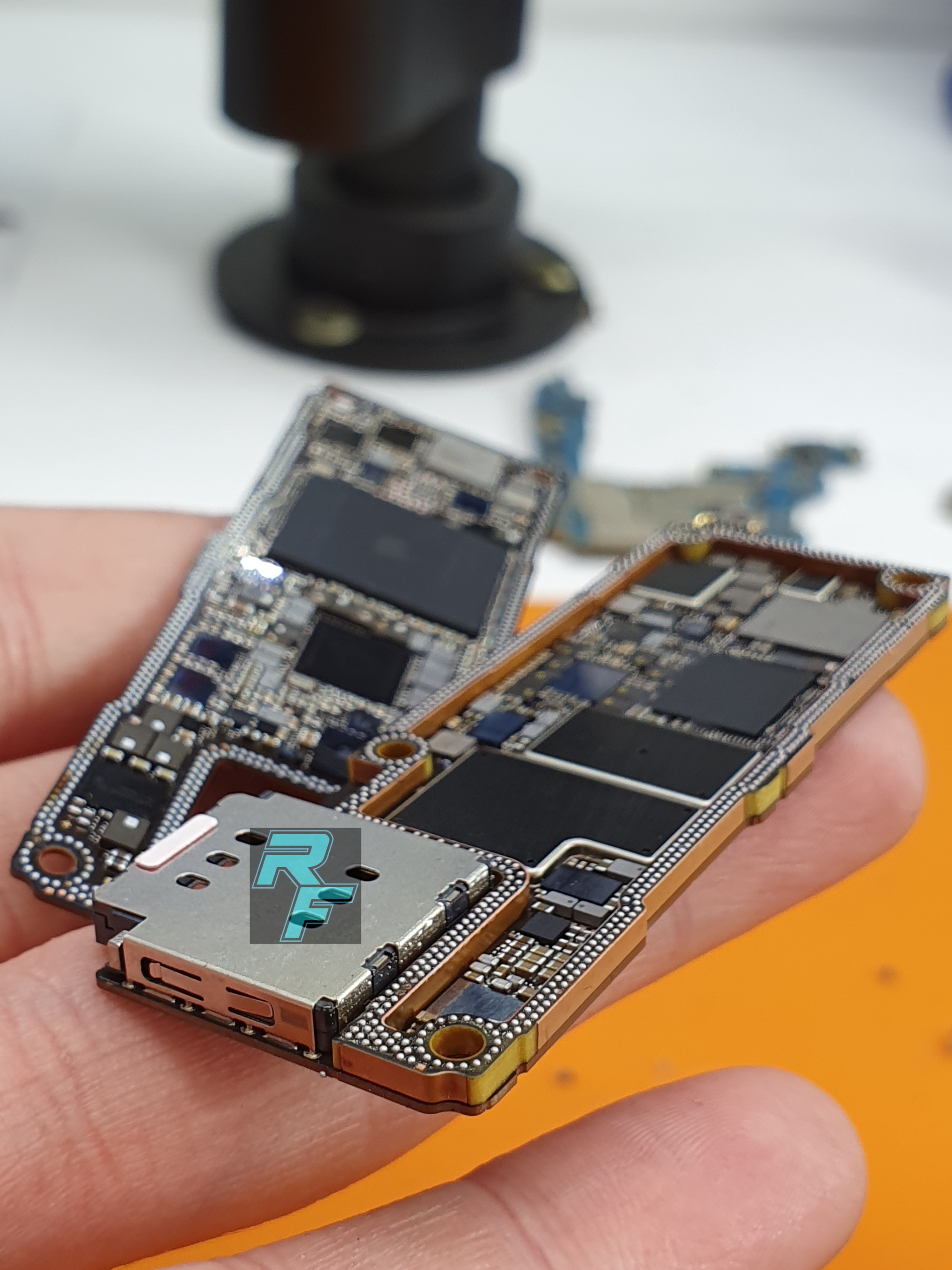

А сидит эта радость внутри двухэтажной доски.

Самое время всё это вспахать

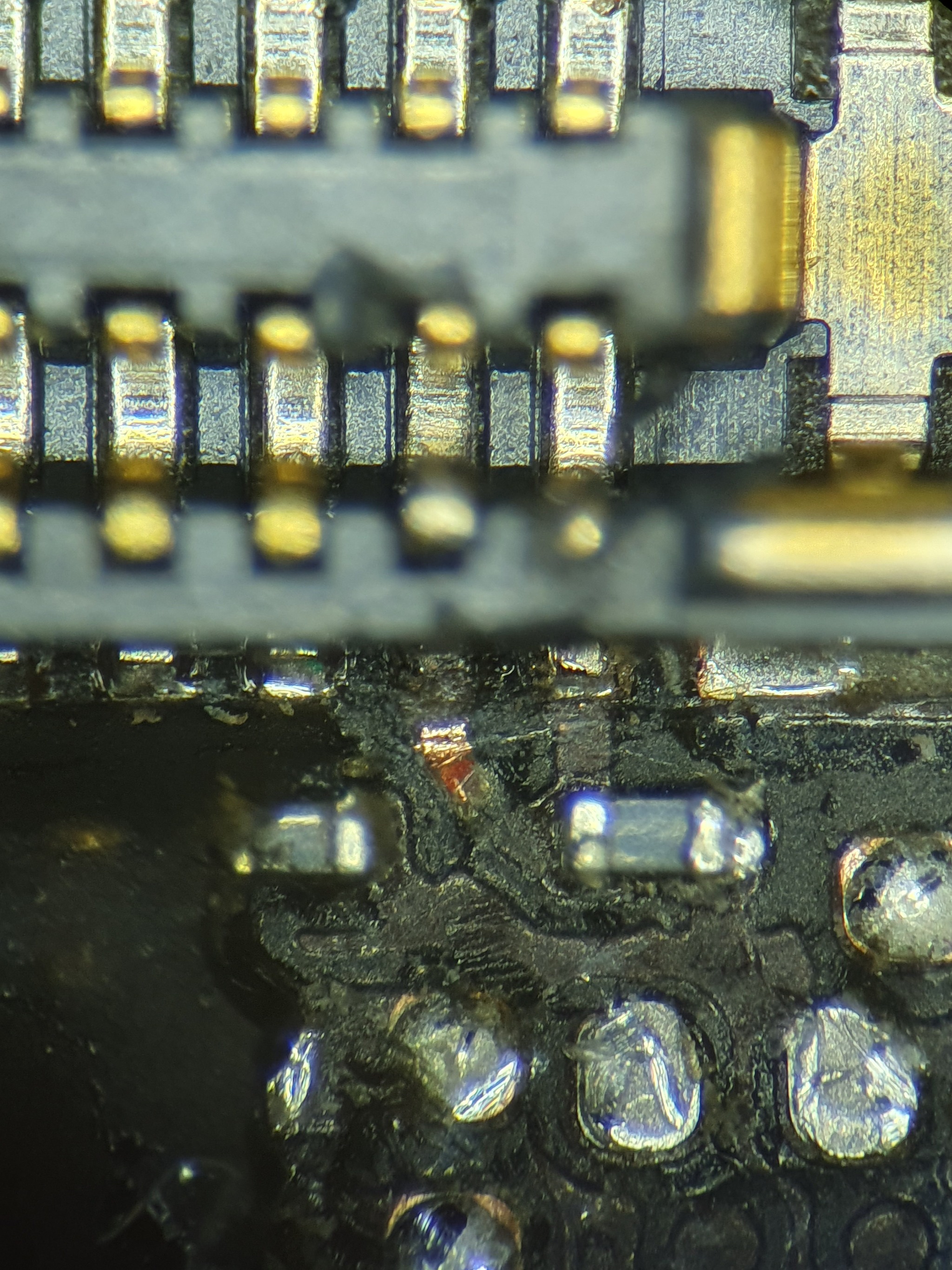

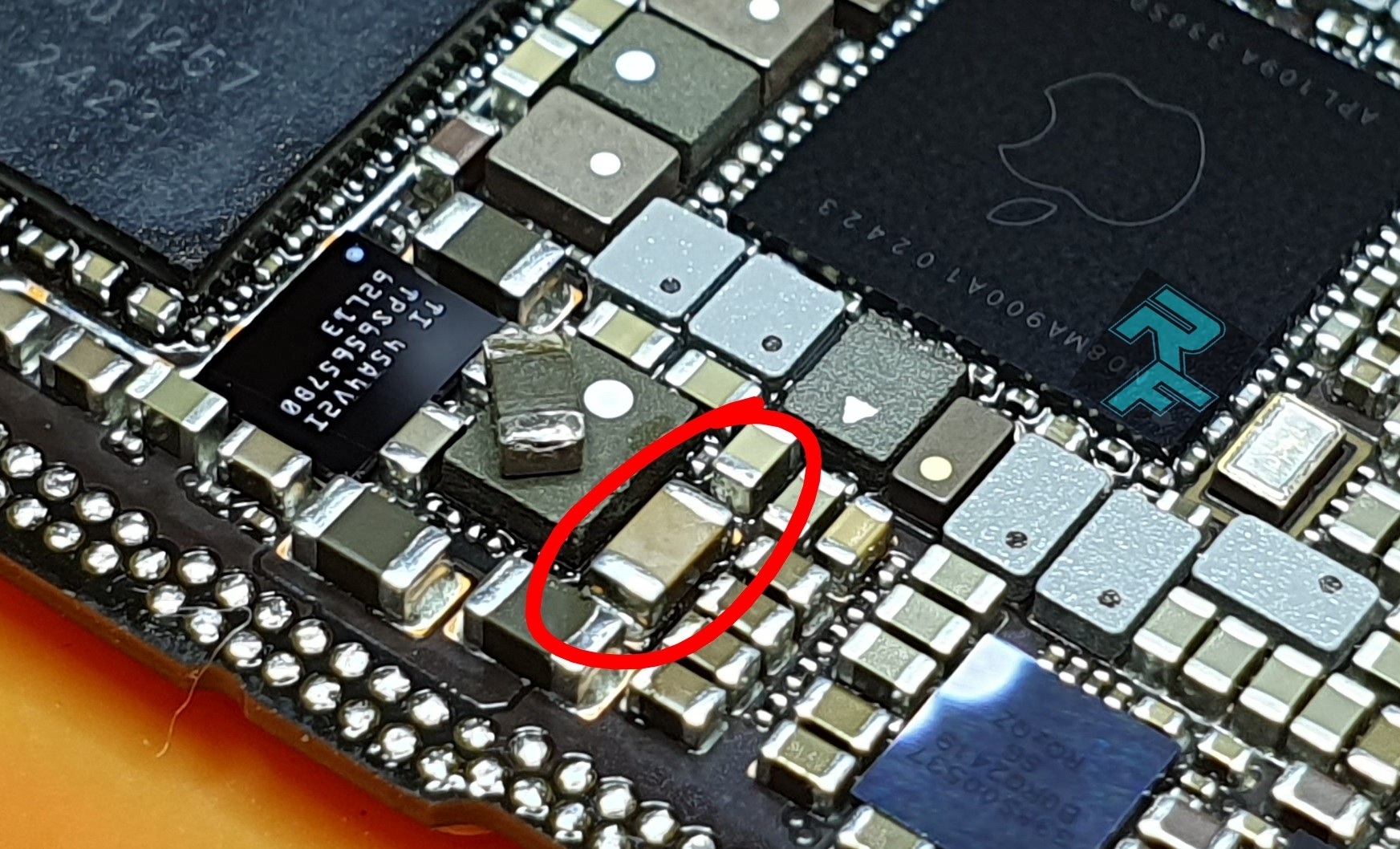

Проблему видно?

А так?)

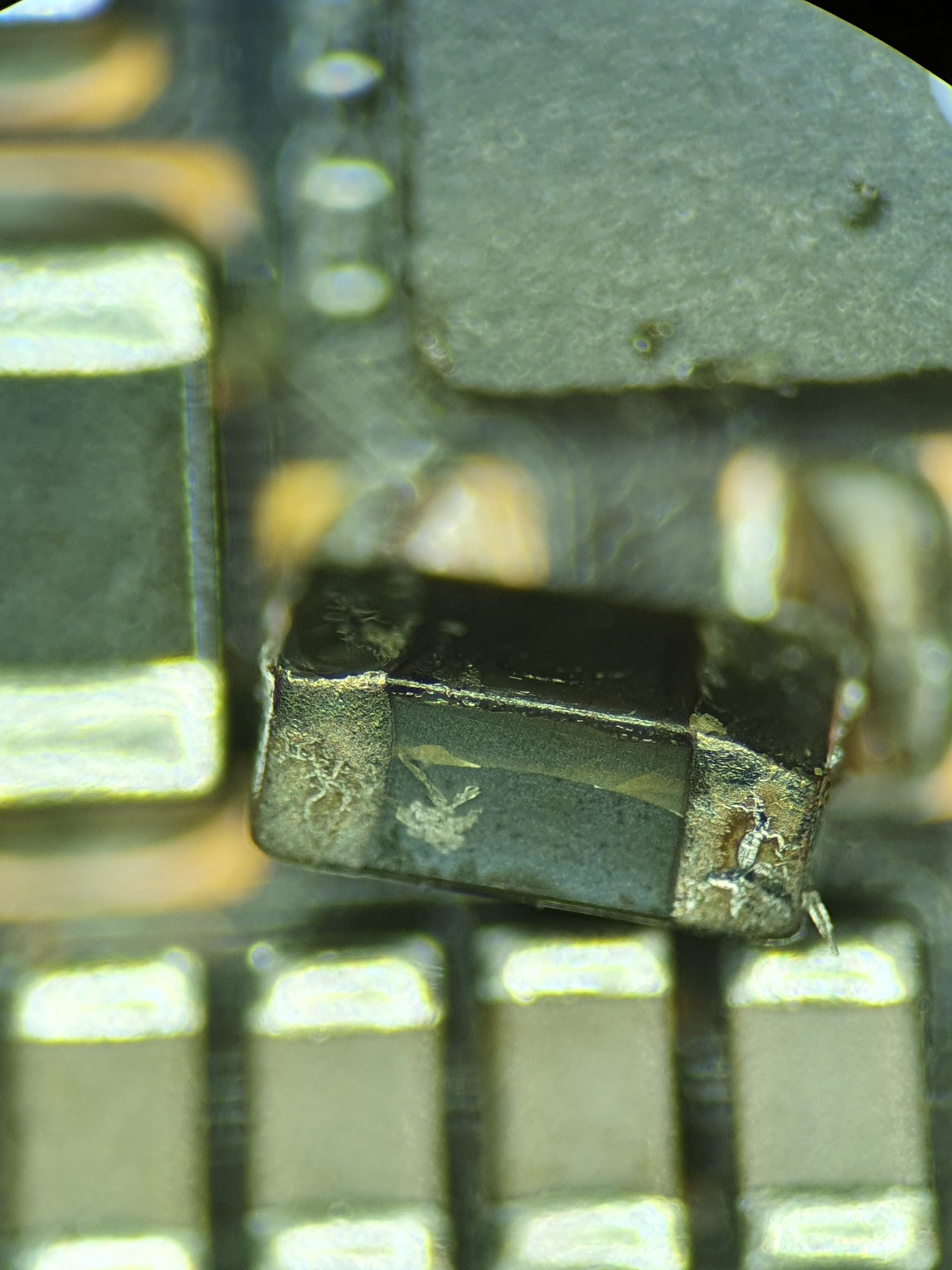

Керамика вышла...

Ну и запаял на радостях другую, предвкушая банальный ремонт

Думаете взлетело?

Не. Я такую банальщину бы не выложил...

Хотяяяя... Уже придумал название для нового поста: "Конденсатор за 25 тысяч. Смотреть с регистрацией и mms"

На коннекторе стало никого. Ни замыкания, ни сопротивления. Чисто и пусто.

И дело даже не в этом

Так как одна дорожка всё же была целой и восстановить это нужно, да и делается за секунду

Ну а дальше смотреть совершенно нечего и пришлось потребовать от кондуктора питания дисплея выйти прогуляться до крематория

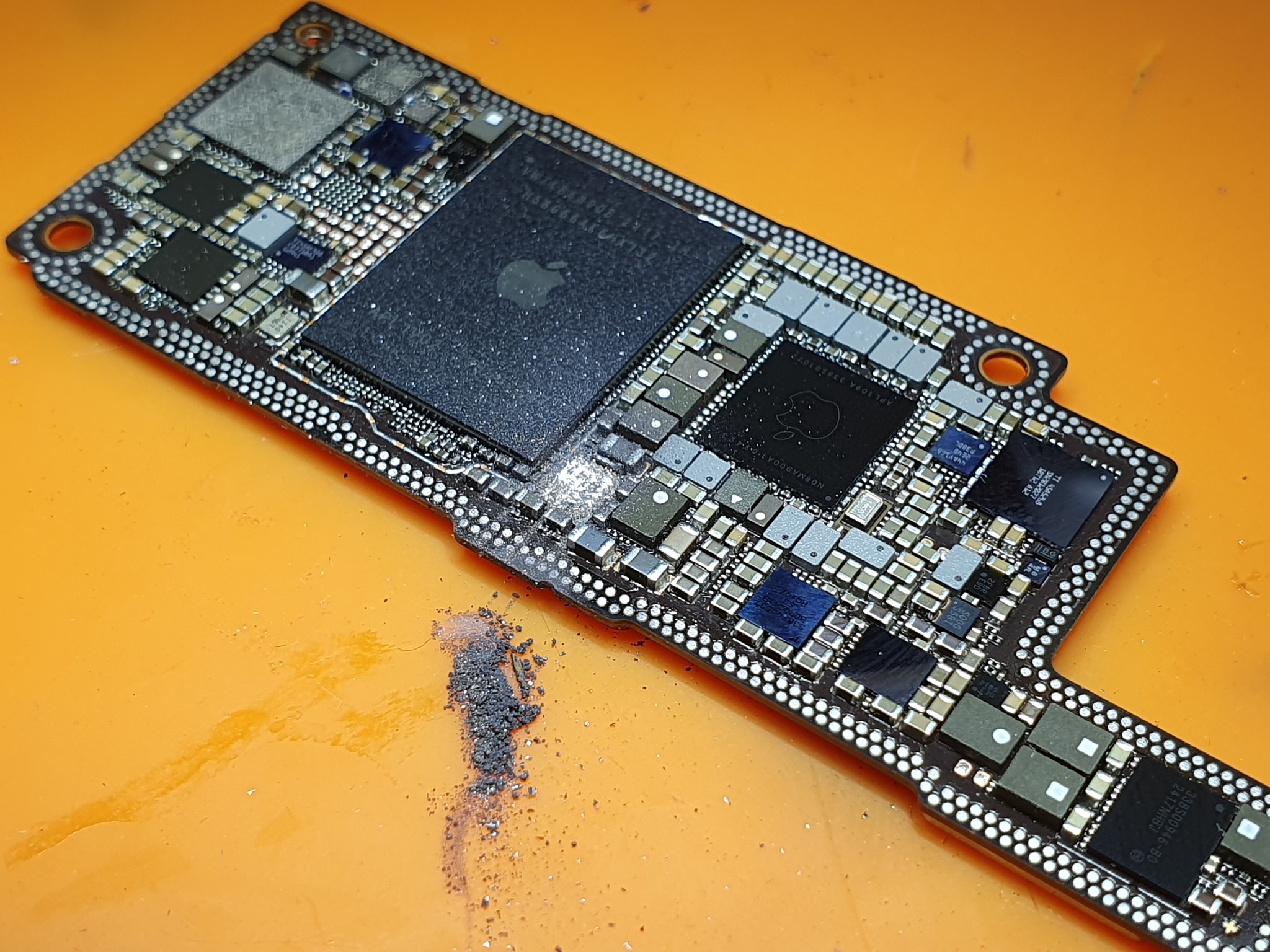

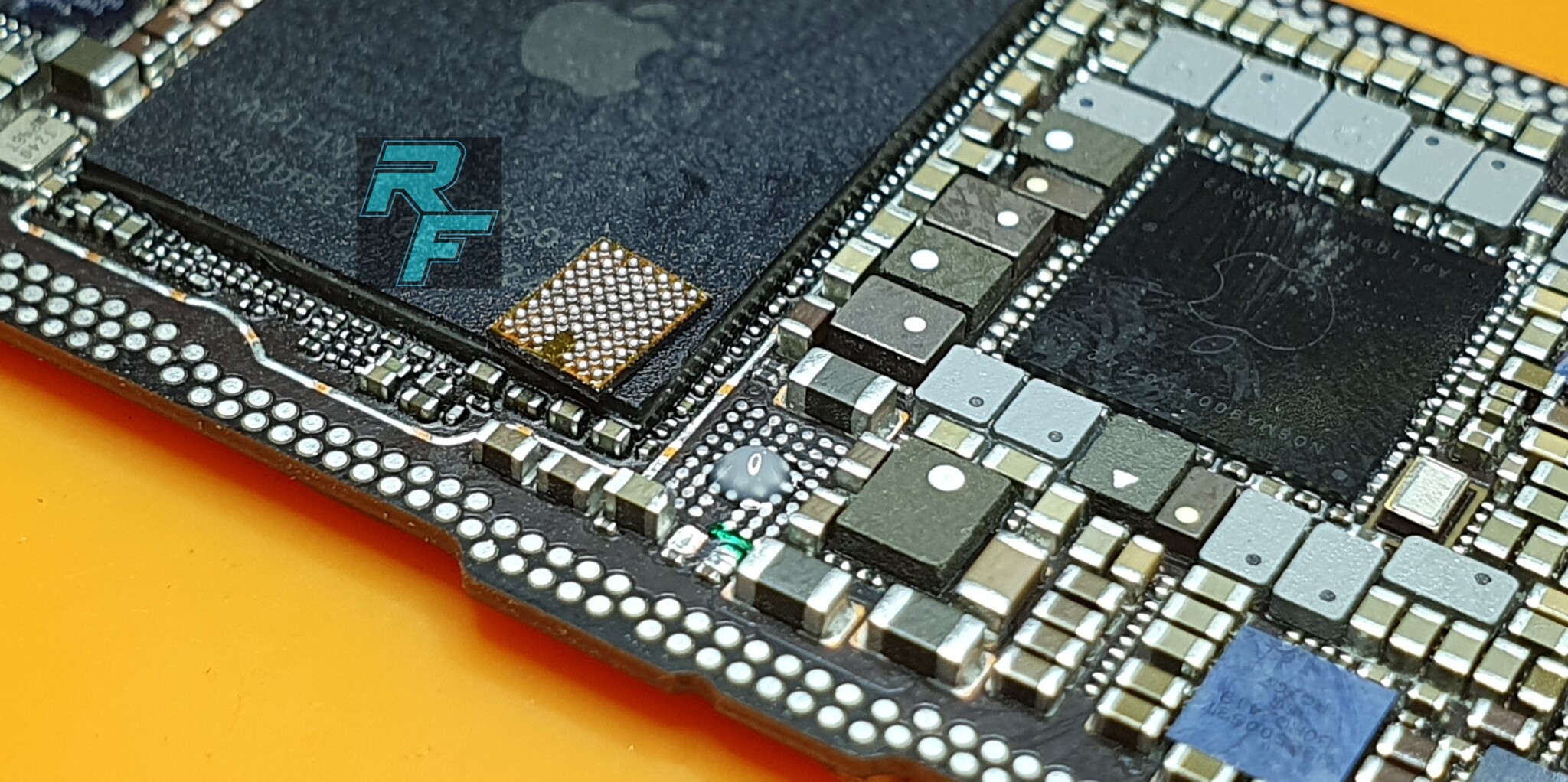

Греть и отпаивать не стал, просто спилил и тут нарисовалась такая радость:

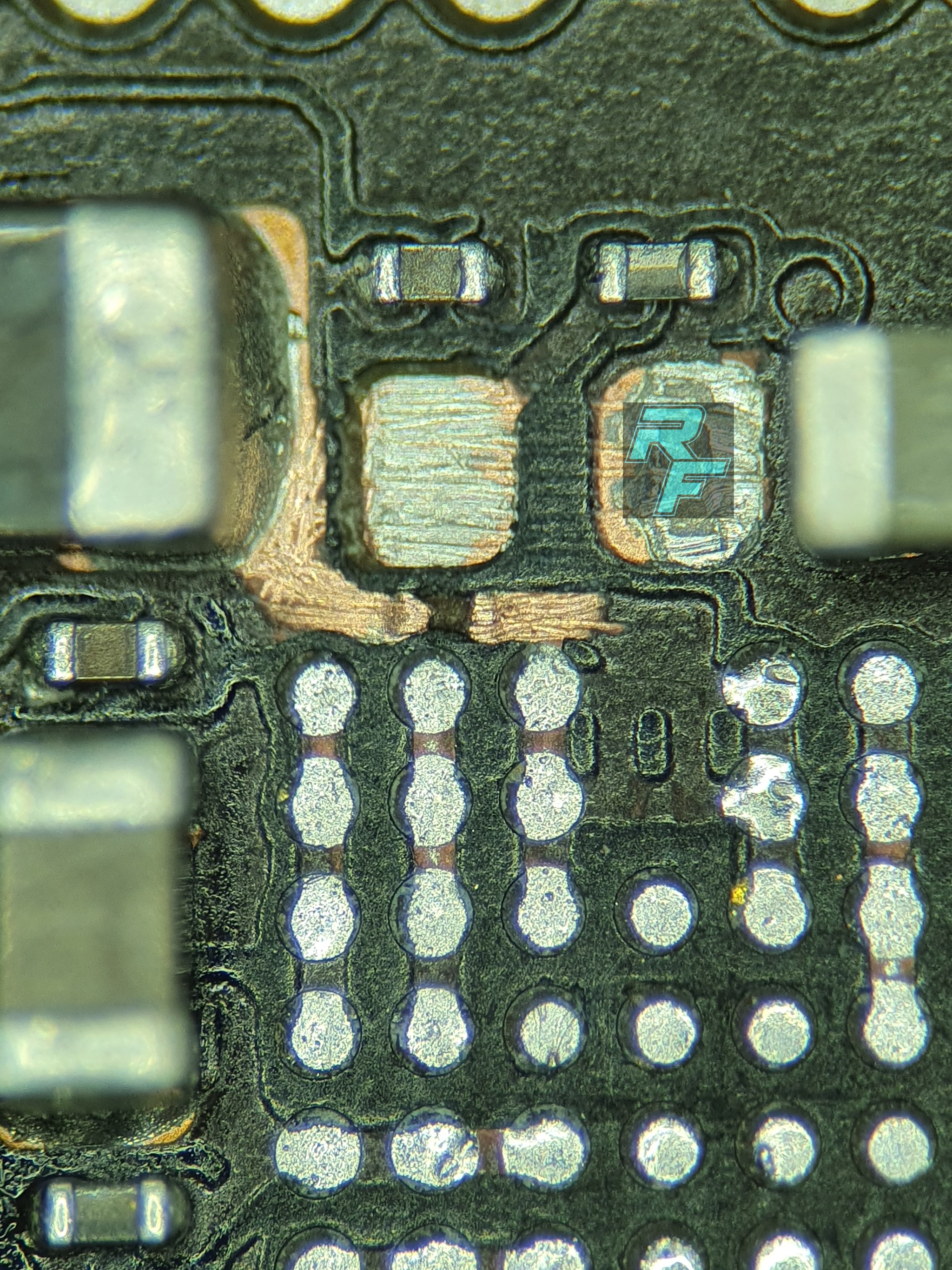

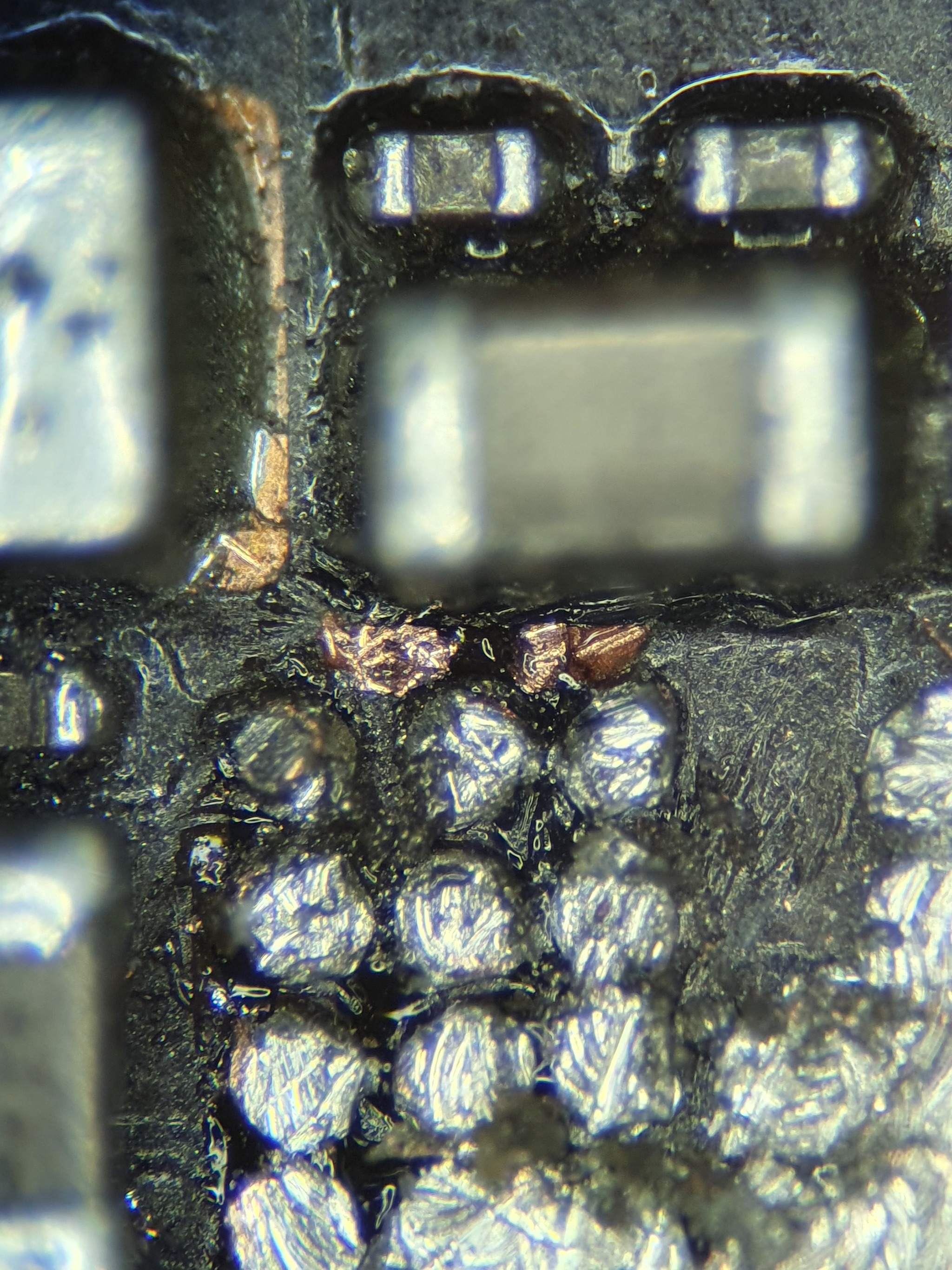

Немного почистил и уже ясно, что ещё одна дорога сгорела

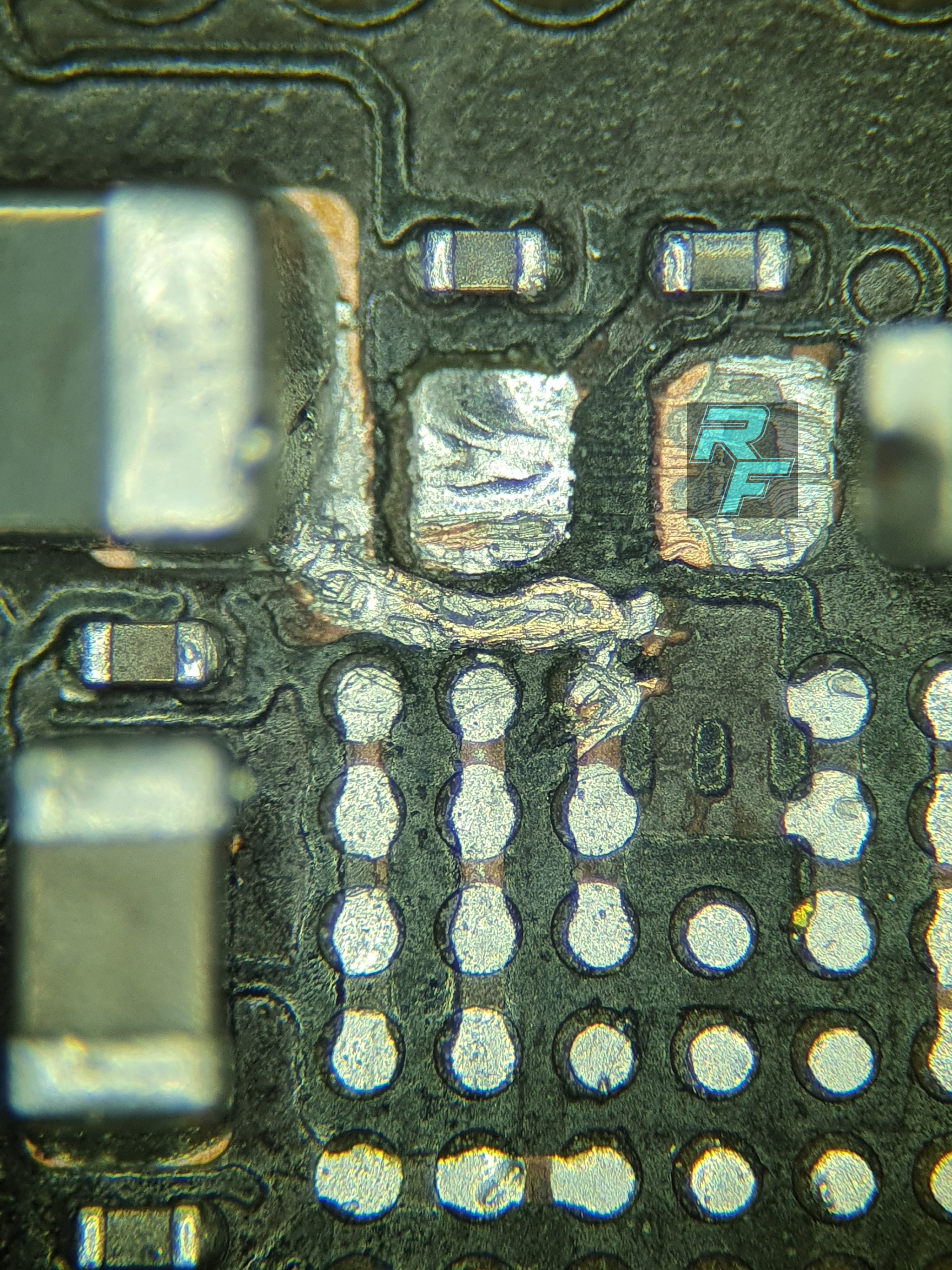

Всё это делается легко и нежно с помощью одной толстой перемычки 0.08мм, сложенной вдвое

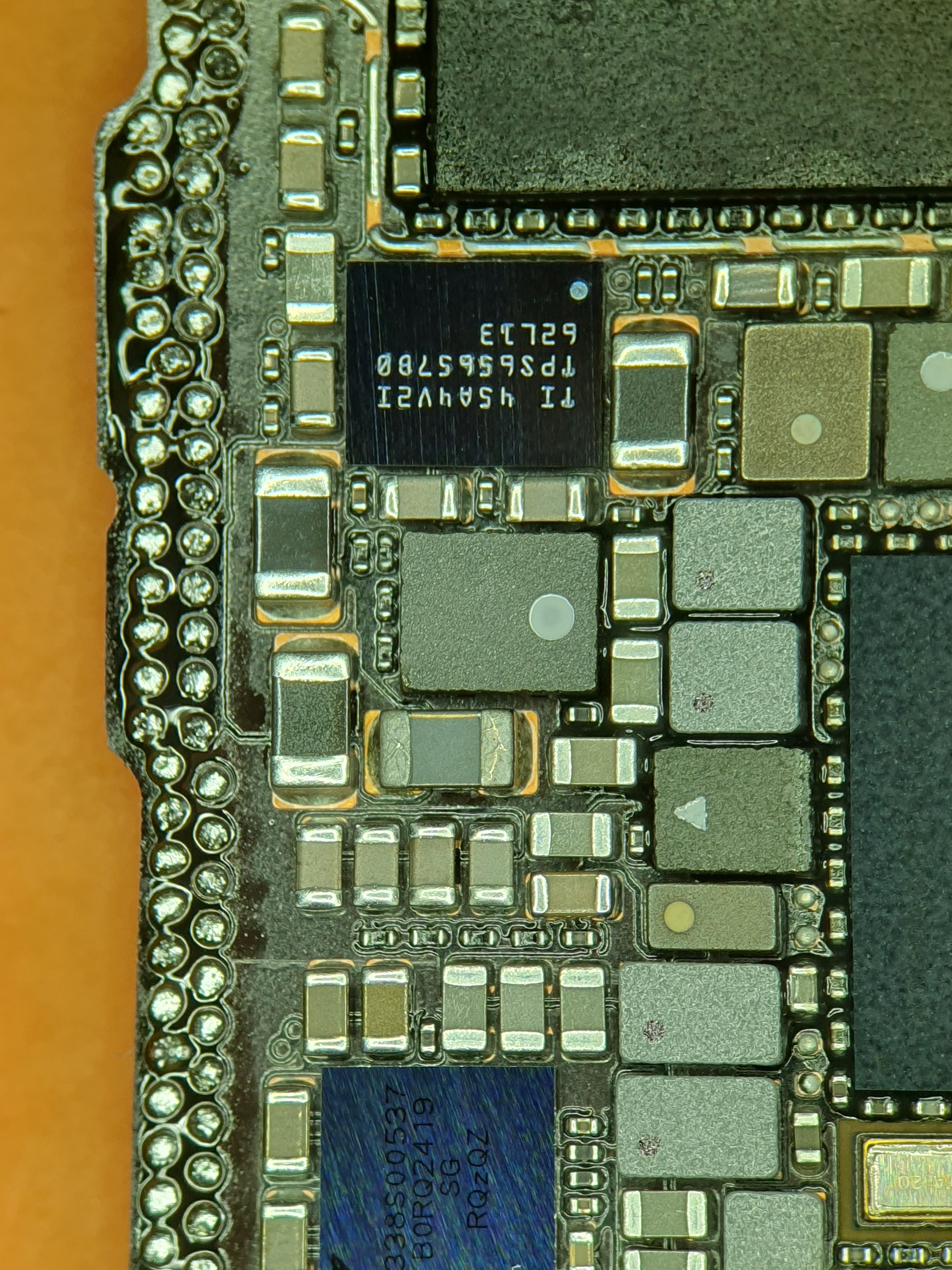

А следом пихается новый КПД (контроллер питания дисплея)

И проверяется без припаивания межплатной рамы. Минимальный комплект для запуска - доска и родной дисплей. Да, к счастью он не пострадал.

1 уведомление в настройках это ругань процессора на отсутствие:

Фейса лица отпечатка

Сотовой сети

Ошибка оплаты NFC

Ошибка камер

Неизвестный источник питания

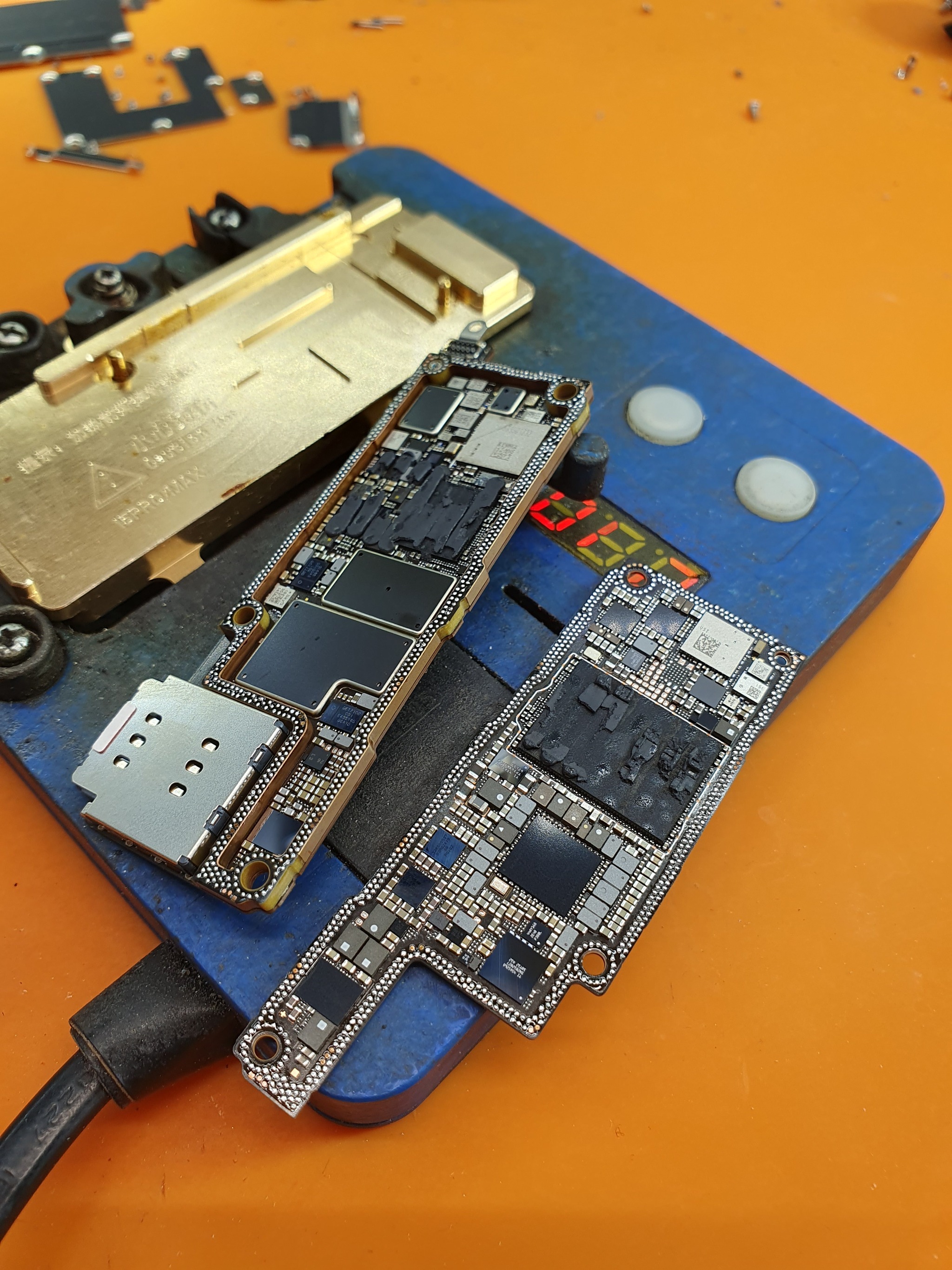

Но это поправимо и нужно всего лишь заново сделать реболл двух досок

Запаять и собрать всё в родную кучку

Родную проклейку я сохранил и немного помазал праймером для лучшей адгезии старой проклейки и родного дисплея.

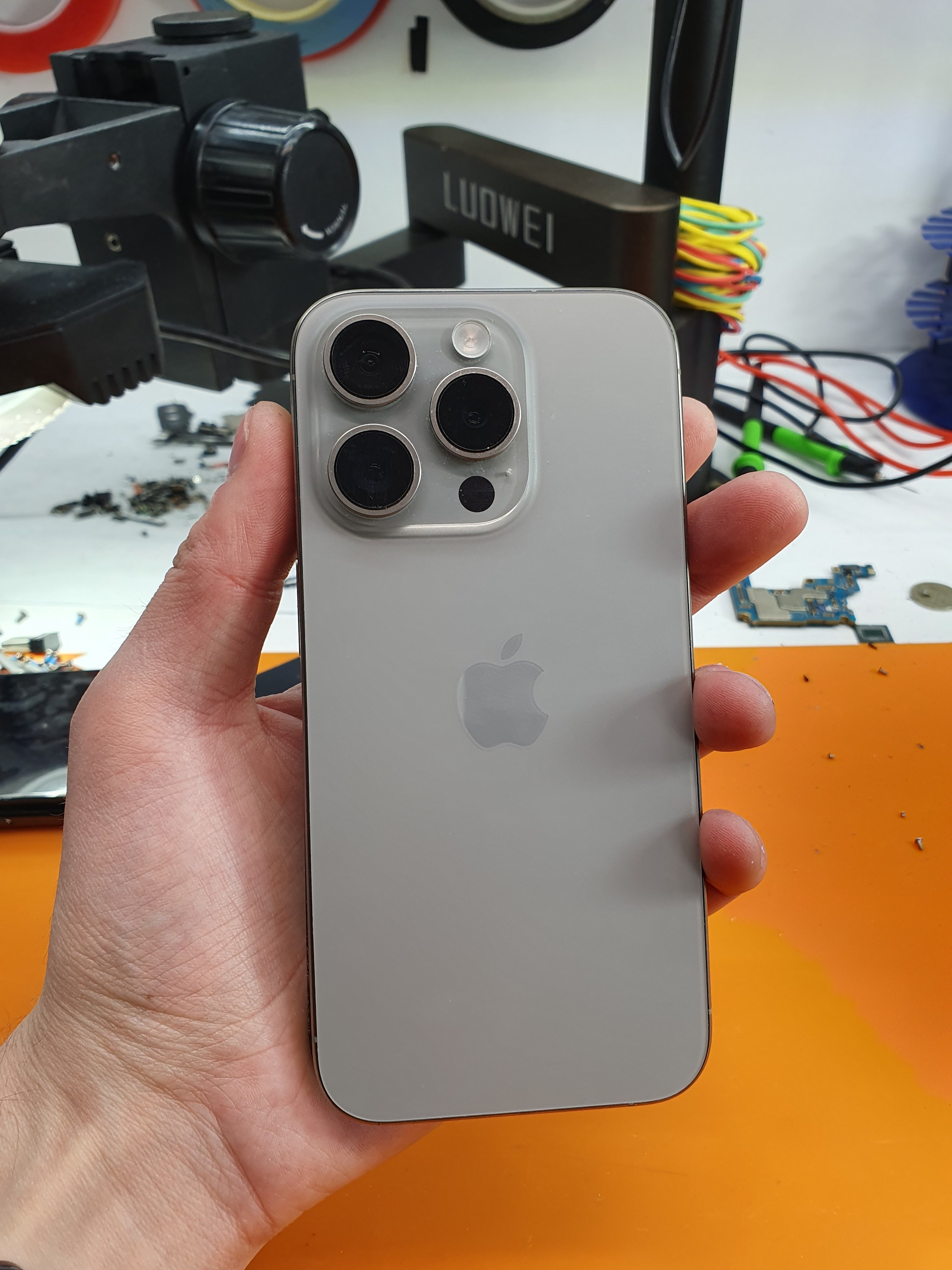

В общем всё хорошо.

Стоимость данного ремонта составила всего 25 тысяч рублей.
