Как я решил собрать десяток-другой аналоговых синтезатор⁠⁠

Снова привет.
Это так сказать продолжение к предыдущему посту:
Аналоговый полифонический синтезатор с сенсорной клавиатурой своими руками.

После того как я его выложил, много людей написали, что хотели бы такой синтезатор, но не в состоянии собрать его самостоятельно.
Так же было много желающих собрать самому в случае если это будет набором и "не придется бегать в магазин".

Я немного подумал и решил ввязаться в эту авантюру.

Ранее, я никогда не занимался подобным и цели заработать на данном мероприятии не было, лишь хотел помочь заинтересованным людям получить прибор, которого нет в свободной продаже и получить интересный опыт для себя о котором хотел бы рассказать.

Внеся некоторые изменения в схему (исправление пары ошибок, замена тумблеров на кнопки) из первой статьи, я заказал на платы на JLCPCB (дело было в январе, тогда заказ был еще доступен)

Изначально, я рассчитывал на SMT сборку (surface mount technology), это когда вы заказываете плату сразу с запаянными деталями.
Для этого нужно было заполнить определенную форму, выбрать необходимые компоненты, доступные для установки и оплатить.
После того как я разобрался с этим, оказалось данная услуга сейчас не доступна для Россиян в связи с сами знаете чем.

Поскольку я уже успел собрать несколько прототипов до этого руками и мне показалось это не очень сложным, было принято решение заказывать голые платы, о том, что стоило заказать трафарет, я понял где то на 4 собранном приборе...

Заказывал платы двумя заказами по 10 шт.
Так оказалось значительно дешевле, чем если заказать сразу 20 шт.

Детали в большинстве случаев заказал конечно же на али.
Изначально выбирал максимально доступные и примитивные комплектующие при проектировании синтезатора, поэтому не было сомнений, что все заработает, даже если будет что то паленое.

Единственное, пришлось заказать отдельно операционные усилители TL072 в "Электронщике", так как столкнулся, что на али нет нормальных 072/074 и все они в лучшем случае перемаркированные 358/324.

Мне нужен был хотя бы один нормальный ОУ на каждый прибор, чтоб поставить его в звуковой тракт в блоке дилея.
Конечно с LM358 оно бы тоже работало, но подозреваю, качество звука было сильно хуже плохого)

Пожалуй подбор комплектующих на алике и их заказ был самым сложным процессом.
У многих магазинов оказался запрет на количество товаров в заказе и их надо было разбивать на несколько, а о поиске думаю ничего и говорить не надо.
Найти деталь подходящего корпуса через поиск может быть реальной проблемой.

Изначально при проектировании, я ориентировался на детали которые есть в продаже.
Обратил внимание, что это довольно частая проблема у начинающих, когда сделал классное устройство, но собрать его невозможно просто из за отсутствия необходимых деталей.

Все детали пришли вместе в трех здоровых мешках.
Довольно быстро, где то в течении месяца.

Весь заказ вышел чуть более 100к рублей.
Пришлось даже немного повоевать со сбербанком, который норовил заблокировать карту во время оплаты заказа деталей.

Но к сожалению, некоторые магазины все же немного подставили и прислали например 78m05 не в том корпусе.
Так же промазал со стойками для плат, так как не думал, что продавец укажет диаметр М3 самой стойки, а не ее резьбы.

Пришлось эти детали докупать по месту за оверпрайс в магазине который вы и так все знаете.
Но зато осталась компонентная база для следующих проектов.

Я специально выбирал магазины, которые по человечески раскладывают детали в раздельные зип-локи и подписывают, это немного облегчило сортировку компонентов.

До этого мне уже порекомендовали использовать подходящее удобное жало (Лопатообразное) и это сильно облегчило жизнь.
Но паял я по прежнему ЛТИ-120.

Паяется конечно хорошо, но очень грязно, липко и отмывать получается разве что сильно ароматным растворителем.

Посоветовавшись с более опытными товарищами, решил попробовать ТАГС, это глицериновый флюс, который хорошо растворяется водой, но обязательным условием является тщательная промывка. Вот что могу отметить по работе с ним.
Из плюсов:
- Не липкий.
- Не высыхает.
- Хорошо смывается водой (особенно теплой).
- Довольно приятно пахнет (ну не противно хотя бы).
Из минусов:
- Обязательно смывать, очень тщательно, а потом еще раз смывать.
- Сильно дымит (глицерин же)
- Если плохо смысли, то смывать по новой.

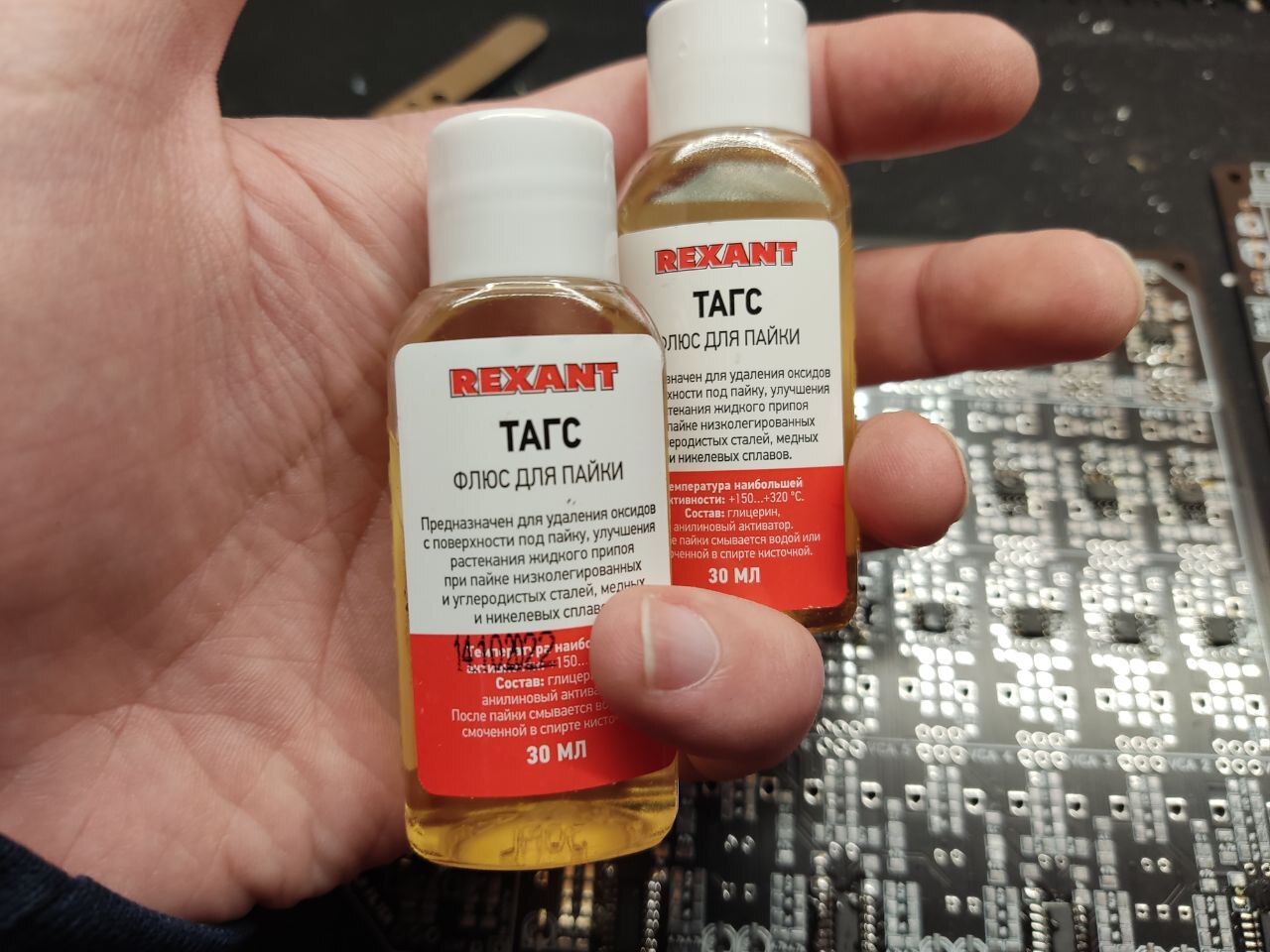

Я попробовал два разных вида и покупал здесь:
REXANT 09-3660 — Вкусно пахнет, сильно дымит, только в маленьких пузырьках.
ZeepDeep 821279 — Не так вкусно, но и дымит показалось по меньше.
ZeepDeep 707851 — Взял ради флакона, для неординарных случаев.

В целом впечатления положительные, но этот вариант флюса на мой взгляд удобен при пайке SMD компонентов и не во всех случаях может быть оправдан.

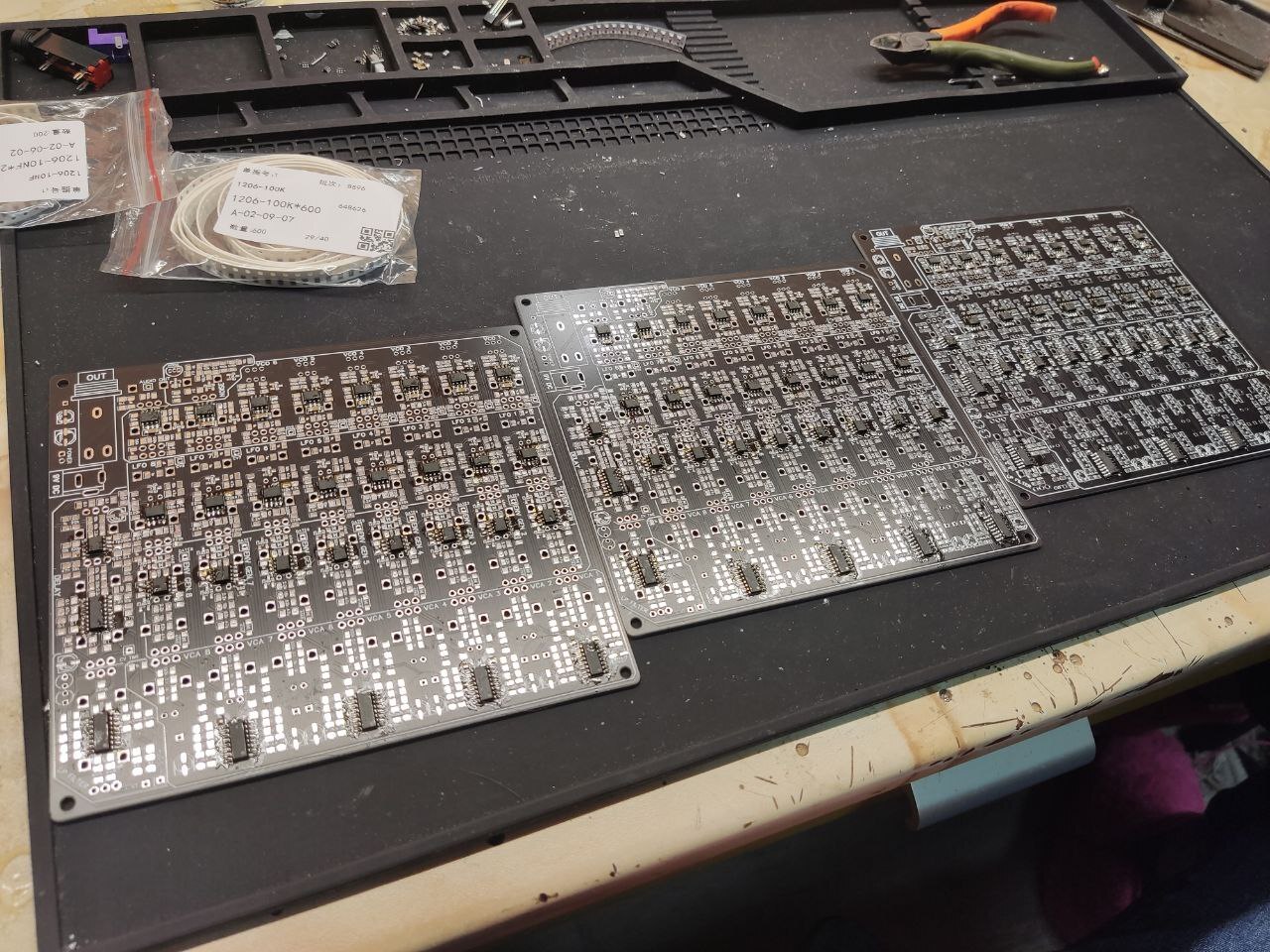

На сборку одного готового устройства в среднем уходило 15 рабочих часов, чтоб немного сократить это время, решил собирать сразу по несколько штук, чтоб запаять все одинаковые номиналы и не перекладывать каждый раз.

В первой партии я сделал три штуки, в целом сложного ничего нет, нужен только пинцет, хороший свет и внимание.
Я не засекал время которое получилось сэкономить, но по ощущениям совсем не значительно.

К тому же открыл для себя на тот момент сериал "ОЗАРК", так что паял вполне себе с кайфом под сериальчик.

На первых нескольких платах я немного пренебрег с отмывкой и делал это не сразу, о чем конечно пожалел в дальнейшем.

Да, я изначально понимал, что под проект такого размера стоило заказать трафарет и запекать, но планировал изначально партию в 10шт, с которой бы справился точно в ручную.

Пожалуй самое сложное в плане ручной пайки оказалось гнездо для шлейфа.
Это FFC/FPC гнездо на 10 контактов с шагом 0.5мм.

Я выбрал не самую удачную модель на плате для ручной пайки, под боковые контакты оказалось не так легко подлезть, а за счет коротких контактов, припой не растекался и они норовили слипнуться между собой.

Благо я успел поэкспериментировал и научился их паять еще на первых прототипах и на всякий случай сделать контактные площадки для пайки проводов в случае неудачи.

Вся суть:
- Нужно использовать много флюса.
- Залудить площадки заранее.
- Еще больше флюса.
- Сухим жалом (без припоя) прижать контакты к площадкам.

Кстати прикрепил две фото выше, это как раз следствие не отмытого ТАГСа.
При подачи напряжения он начинает пениться, в целом это наверное и не плохо, так как можно быстро диагностировать эту проблему и исправить.

Собрав несколько устройств, я с удивлением признал, что ничего не работает.

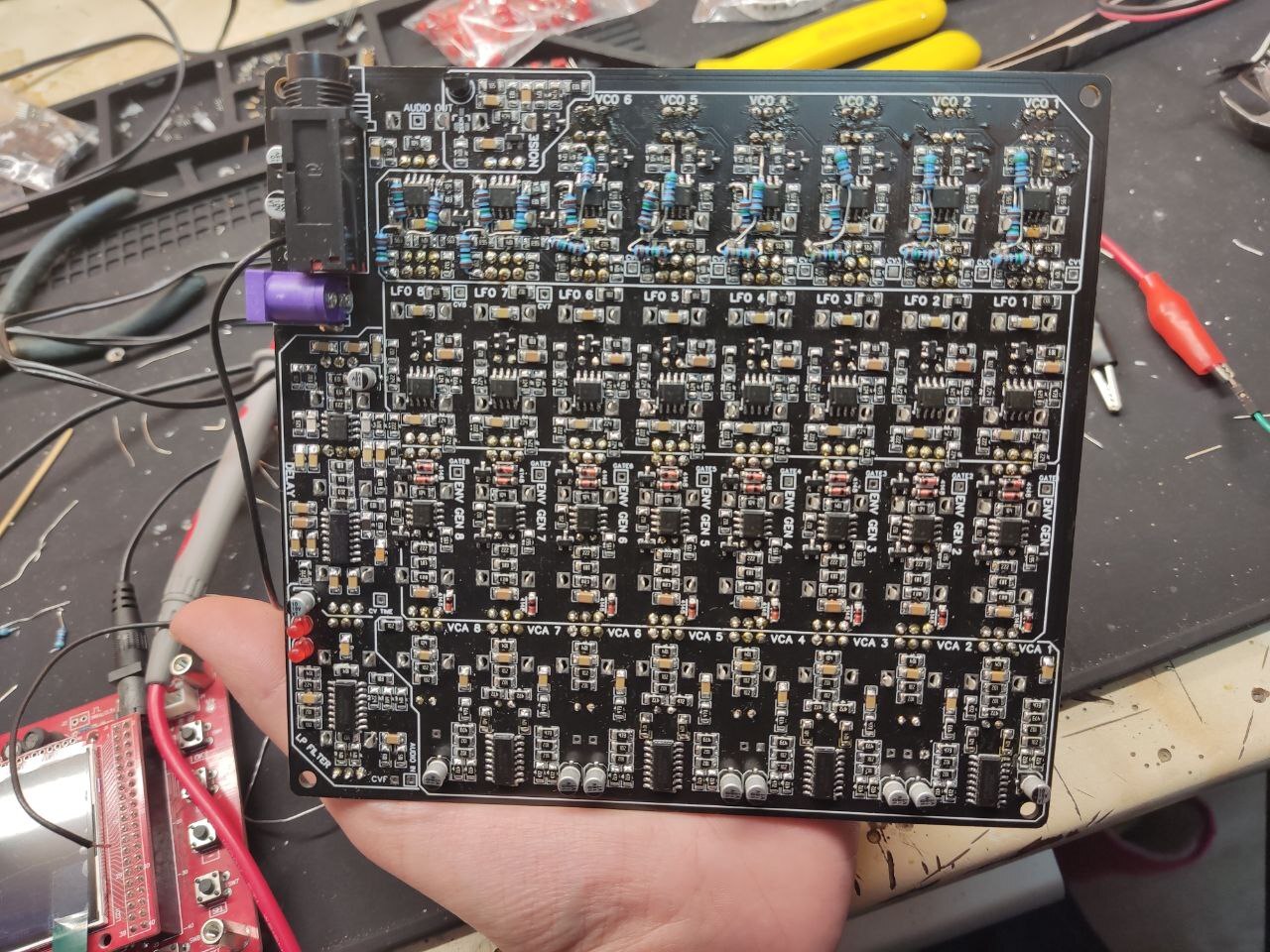

Проверив места возможного непропая, сравнив номиналы с предыдущей версией (которая работала), не увидел никакой разницы и решил достать таки китайский осциллограф, чтоб выяснить, что пошло не так.

Результаты были не очень, проблема была очевидно в осцилляторах, но не решалась.
Благо знающий человек из чата (Прибор) собрал осциллятор отдельно, протестировал и пришел на подмогу с решением!
Владимир, спасибо Вам большое за это.

Оказалось при проектировании схемы, были потеряны несколько резисторов, которые являлись средней точкой и в целом схема не должна была работать вообще.

Как так вышло, что прототип на макетной плате и даже готовый в устройстве работал без нареканий, для меня осталось загадкой, разбираться в которой я не планировал, но устранять проблему все равно пришлось.

Благо под рукой была пачка резисторов, которые добавил на все устройства.

Да, это оказалось не приятным дополнением к достаточно простой сборке, но зато решало проблему с перезаказом плат, к тому же, к этому моменту почти все компании (в очередной раз) отказались принимать оплату и делать доставку в Россию.

В итоге я сделал первую партию и разослал ожидающим.
Мне было приятно получать положительные отзывы о использовании этого синтезатора, но чего то не хватало.

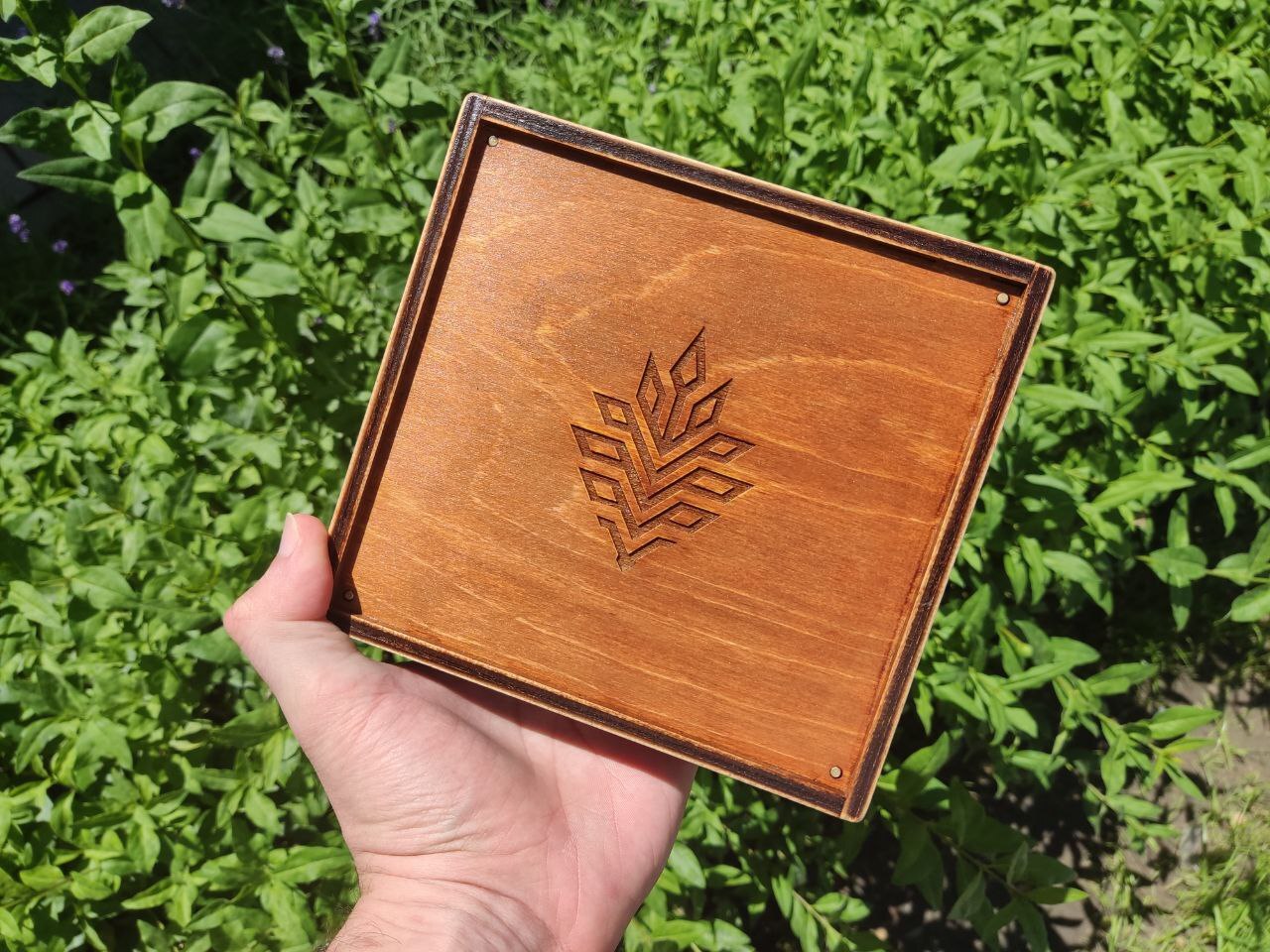

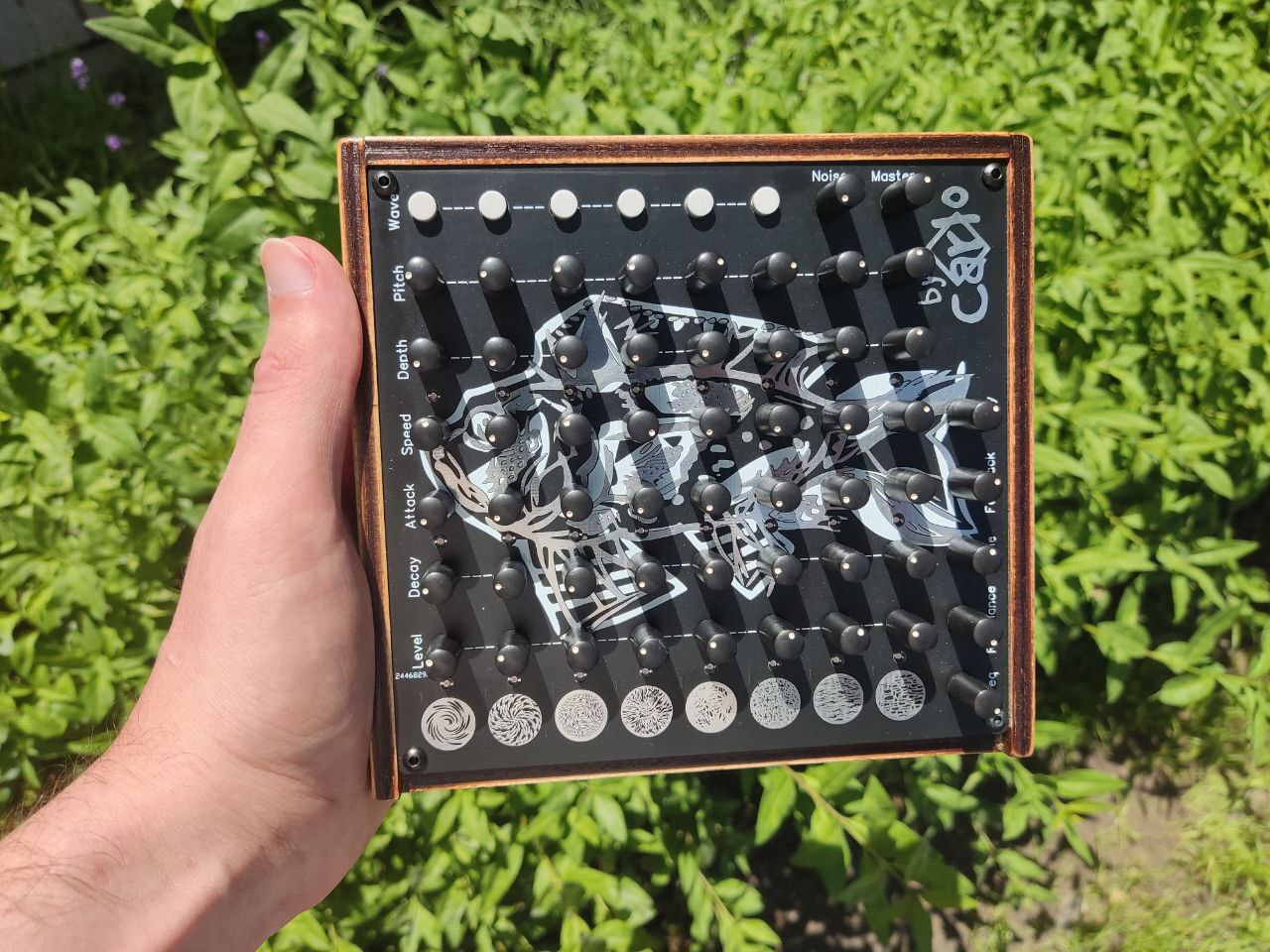

Я написал еще одному коллеге по цеху (Synthcone) который занимается синтезаторами в деревянных коробочка и получил от него классные деревянные корпуса.

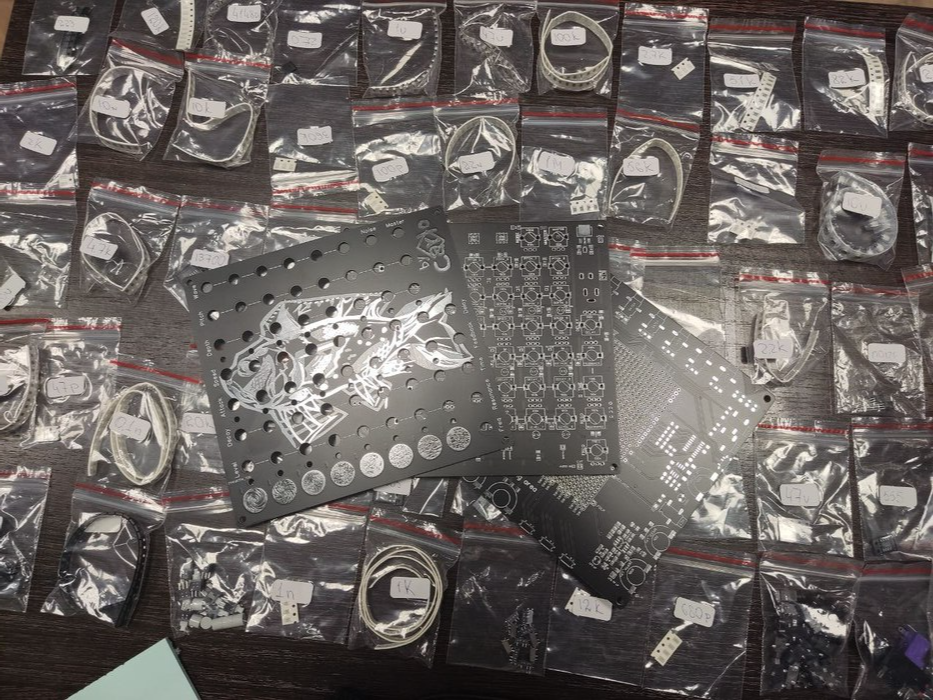

Для тех, кто захотел собрать самостоятельно, я предусмотрел кит-наборы и оказалось собирать их тоже то еще испытание.

Я думаю люди которые собирали подобные наборы сталкивались с тем, что производители часто кладут все детали в одну кучу, лично меня это всегда расстраивало, так как для начала нужно было заниматься сортировкой деталей и выяснением номиналов.

Поэтому заранее купил побольше зип-локов, маркировочных стикеров и потратив почти целый день времени, я таки собрал почти десяток наборов.

На данный момент я завершил производство этого синтезатора и приступил к разработке следующего прибора.

Поэтому опубликовал проект целиком вот здесь: Mushsynth-8 (Проект целиком).
В этом проекте я внес все необходимые изменения для его нормальной работы, поэтому вам не нужно будет допаивать ничего дополнительно.

Вы можете открыть проект в редакторе и самостоятельно вносить изменения в схему или дизайн.

В целом мне понравилось, прокачал немного навыки пайки, получил новые знания, положительные отзывы и новые полезные знакомства, даже осталось немного комплектующих для следующих проектов)

Возможно в будущем попробую наладить небольшое производство чего то подобного, так же ради опыта.

Вывод:
- Не стоит бояться SMD, паять их проще и быстрее, чем выводные компоненты даже руками, не говоря уже о других способах.
- Отмывать платы стоит тщательней и в несколько этапов.
- Нужно избавляться от механических переключателей, так как они так себе качества, либо дорогие, либо не доступные.
- Все кто ждали, очень приятные и терпеливые люди (спасибо за ожидание и поддержку)
-------------------------------------------------------------------------------
