Как я делал держатель для планшета на кухню

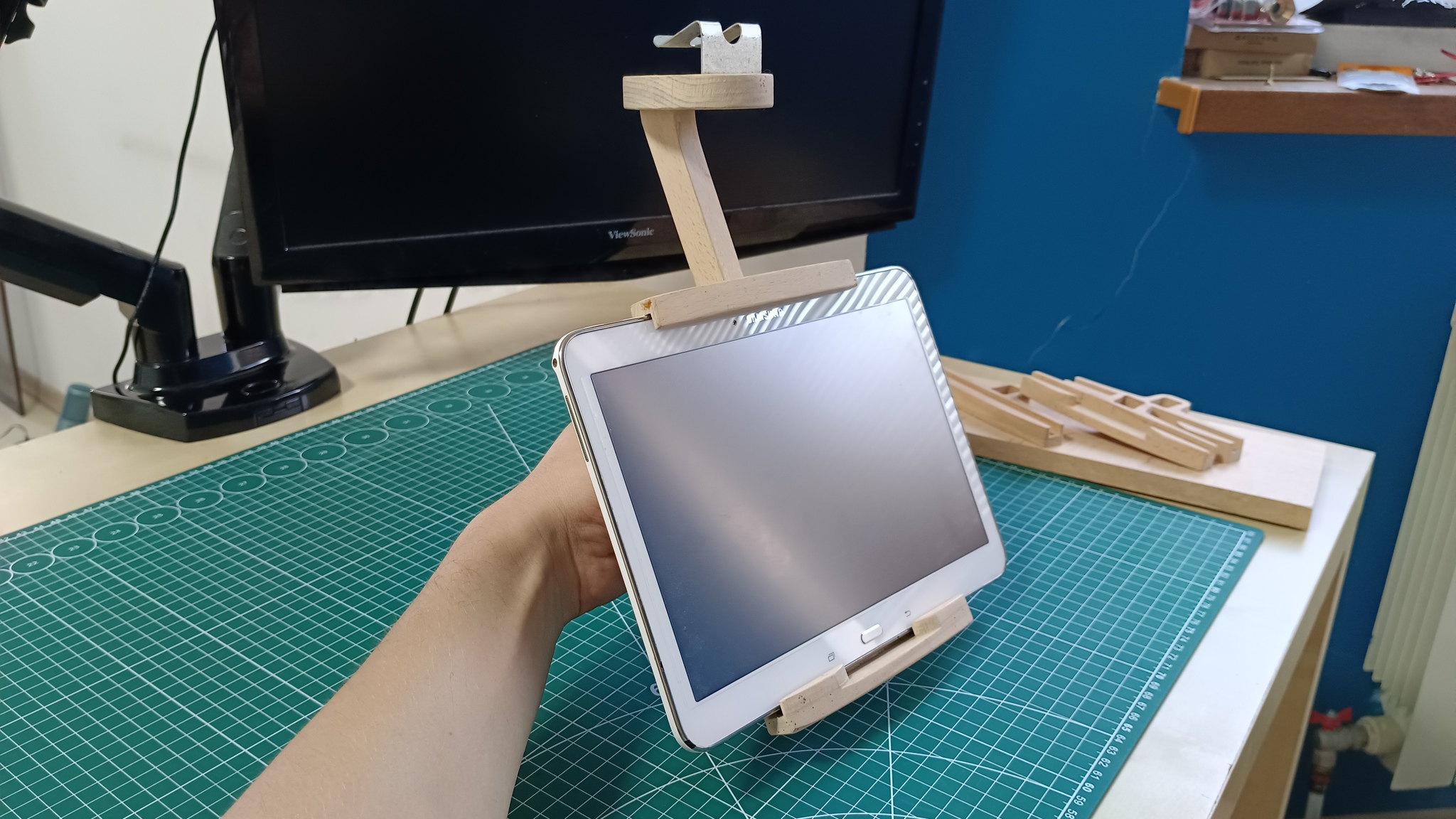

Всем привет. Достаю очередной скелет из шкафа. А вернее проектик, который долго лежал без внимания. Встречайте:
Как вы поняли из названия - это держалка для планшета из массива бука, которую можно крепить на полке.
Для её изготовления нам понадобится: ЧПУ фрезерный станок, ЧПУ лазерный станок, гибочный станок, гальваника, термичка и немного усидчивости. Из всего этого у меня был свой только ЧПУ фрезерный станок.

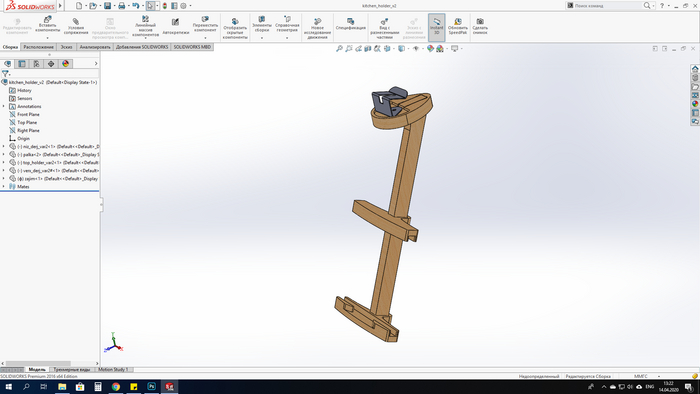

Основные задачи к проектированию были: внешний вид не массивный, крепить планшет в двух положениях - вертикально и горизонтально, держатель можно поворачивать вокруг вертикальной оси, крепление к полке не мешает закрыванию дверцы.
Раскладка деревянных изделий выглядит вот так:

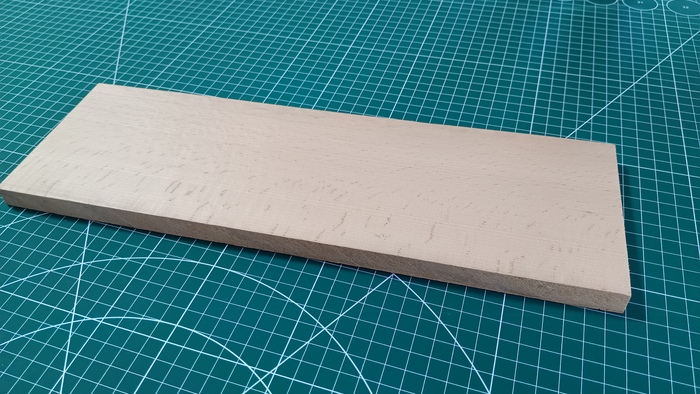

Материал я выбрал - Бук. Заготовка имеет примерные размеры: 380х120х10 мм. Очень компактные размеры, подойдёт даже небольшой хоббийный ЧПУ фрезер.
Т.к. из столярки у меня был только фрезерный станок и шлифмашинка. Пришлось закупиться буком сразу на небольшую партию штук 40. По одной доске никто не хочет ни продавать, ни распиливать и обрабатывать на заготовки.

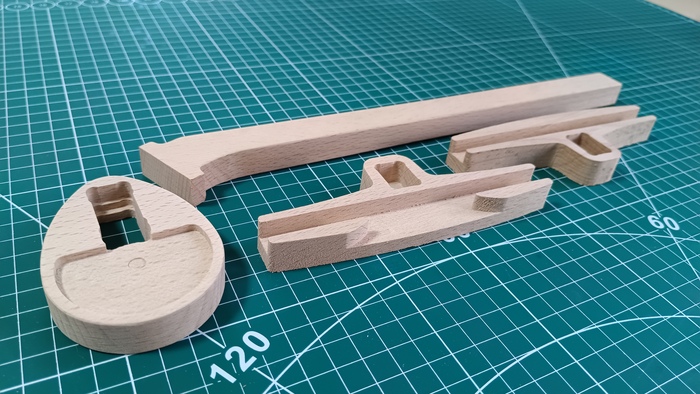

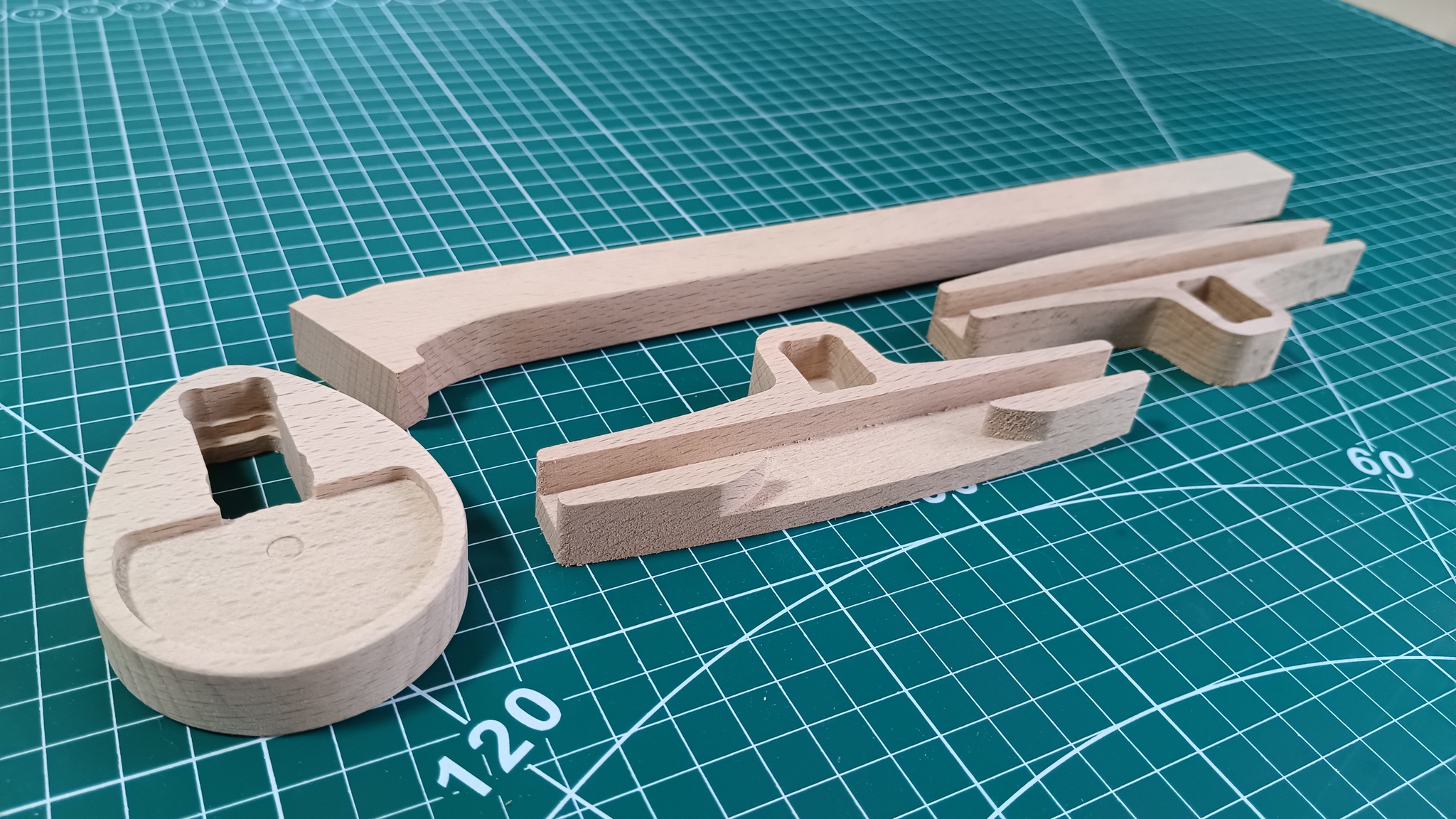

Видевов в то время не записывал, поэтому сразу покажу результат фрезеровки, фреза 6 мм, одна режущая кромка, направление стружки вниз. Очень удобно, что во время фрезеровки стружка остаётся в канавке и надёжно фиксирует изделие, не требует дополнительной фиксации.

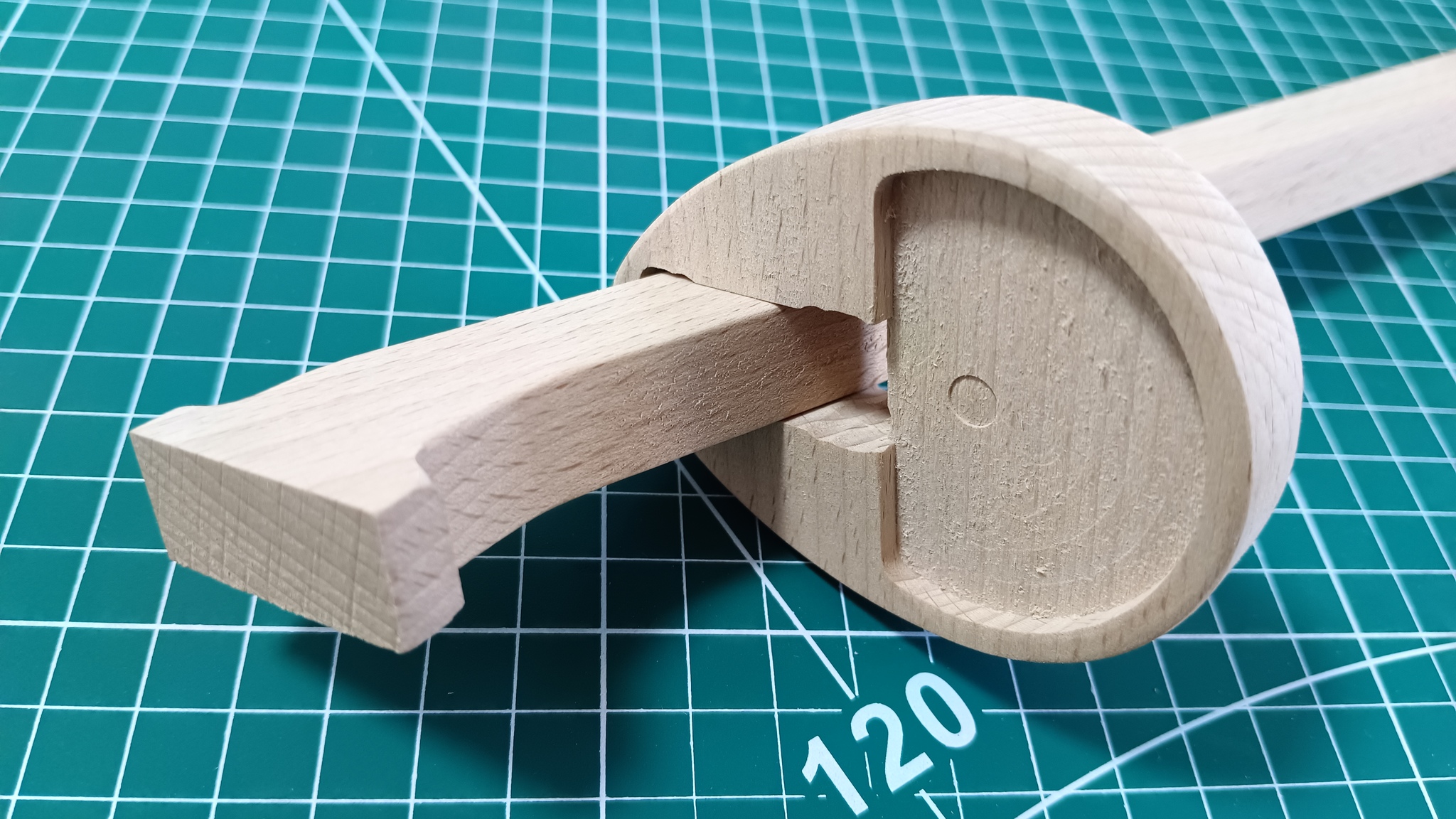

Остаётся обработать шлифмашинкой все острые углы. Шлифанув штук 20 изделий, я понял, что однотипная работа это не моё) Дальше обработка маслом и склейка двух деталей, овальное основание и нога. Этого можно было и не делать, сидит очень плотно.

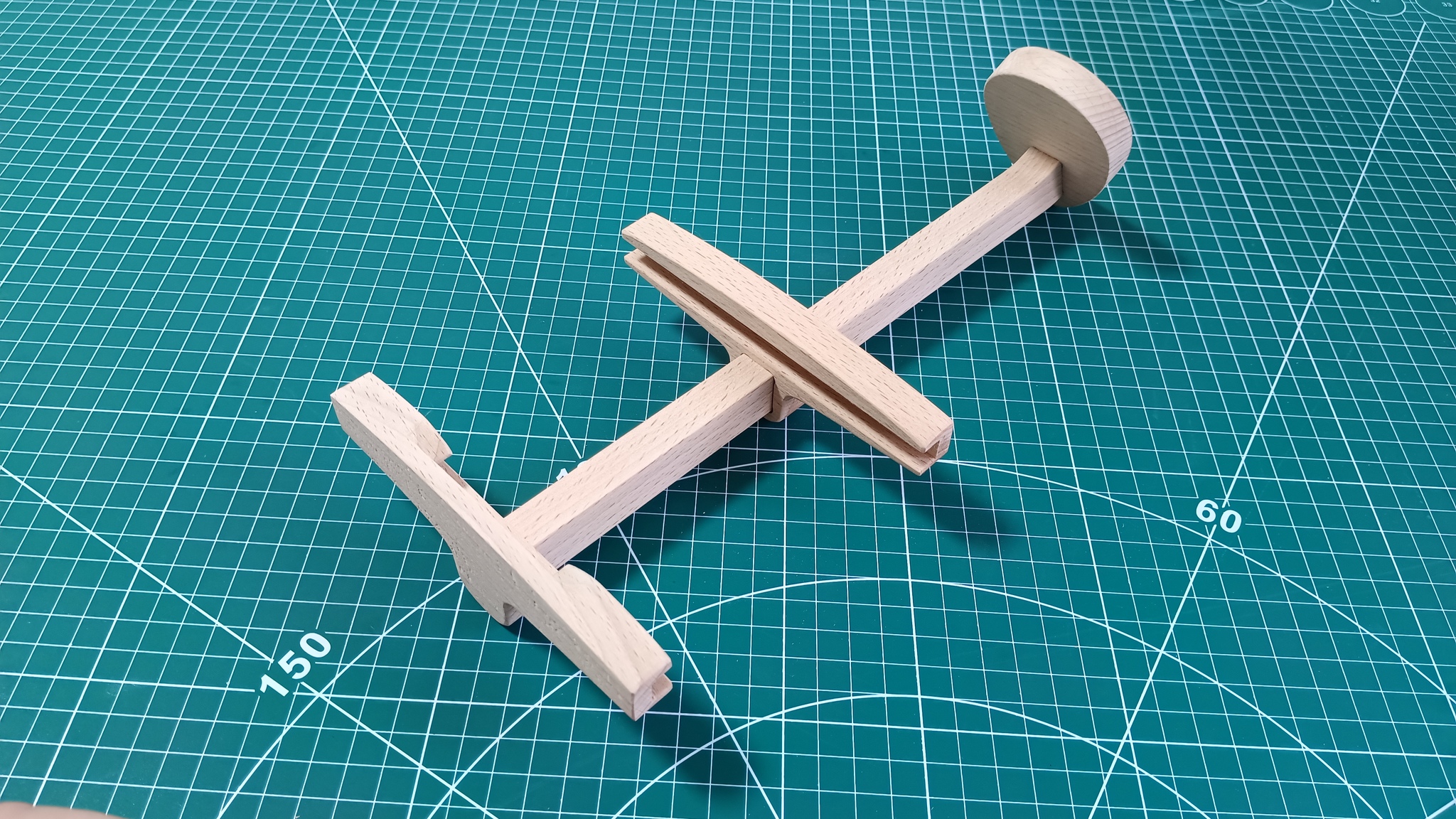

Деталь, на которую опирается планшет я не приклеивал, а посадил на саморез, снизу его не видно и можно отправлять изделие в разобранном виде(на фото его тоже не видно, потому что это фото предварительной сборки)
Следующий этап это крепление держалки к полке. Я выбрал пружинную сталь(вроде так, если не путаю название), толщиной толи 1 мм, толи 0,8 мм, уже не помню точно.
Т.к. полки на кухне бывают разной толщины, то я решил сделать 3 крепежа различных размеров. Для 16, 24 и 32 мм(Размеры примерные, могут быть как больше так и меньше)
Не знаю как сейчас, но лет 5 назад я не нашёл лист пружинной стали в Новосибирске, пришлось заказывать из Челябинска. Неделя ожидания и лист из которого получится около 500 крепежей у меня. Со сталью также, никто не заинтересован в продаже небольшого кусочка, нужно покупать лист целиком.

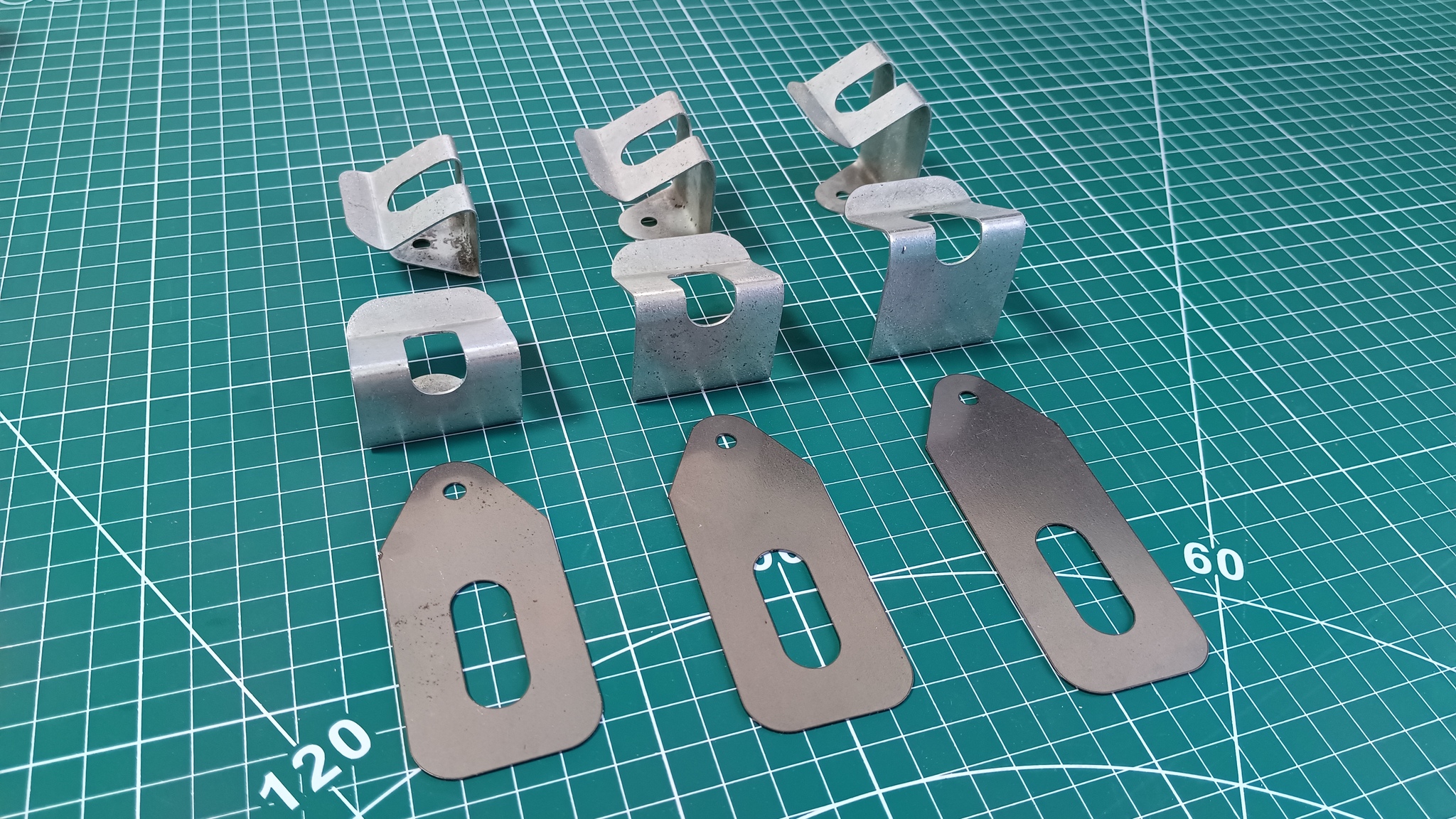

Отдаю чертежи на лазер, затем на гибку и оцинковку:
Затем я начал искать термообработку, я в этих делах не силён, но вроде как нужно было закалить и отпустить или что-то типо того. С этим тоже туговато было, нашёл на каком то заводе услуги термообработки, там был последний 100 летний дед, который в этом что-то понимал. Ещё неделя и заказ готов.

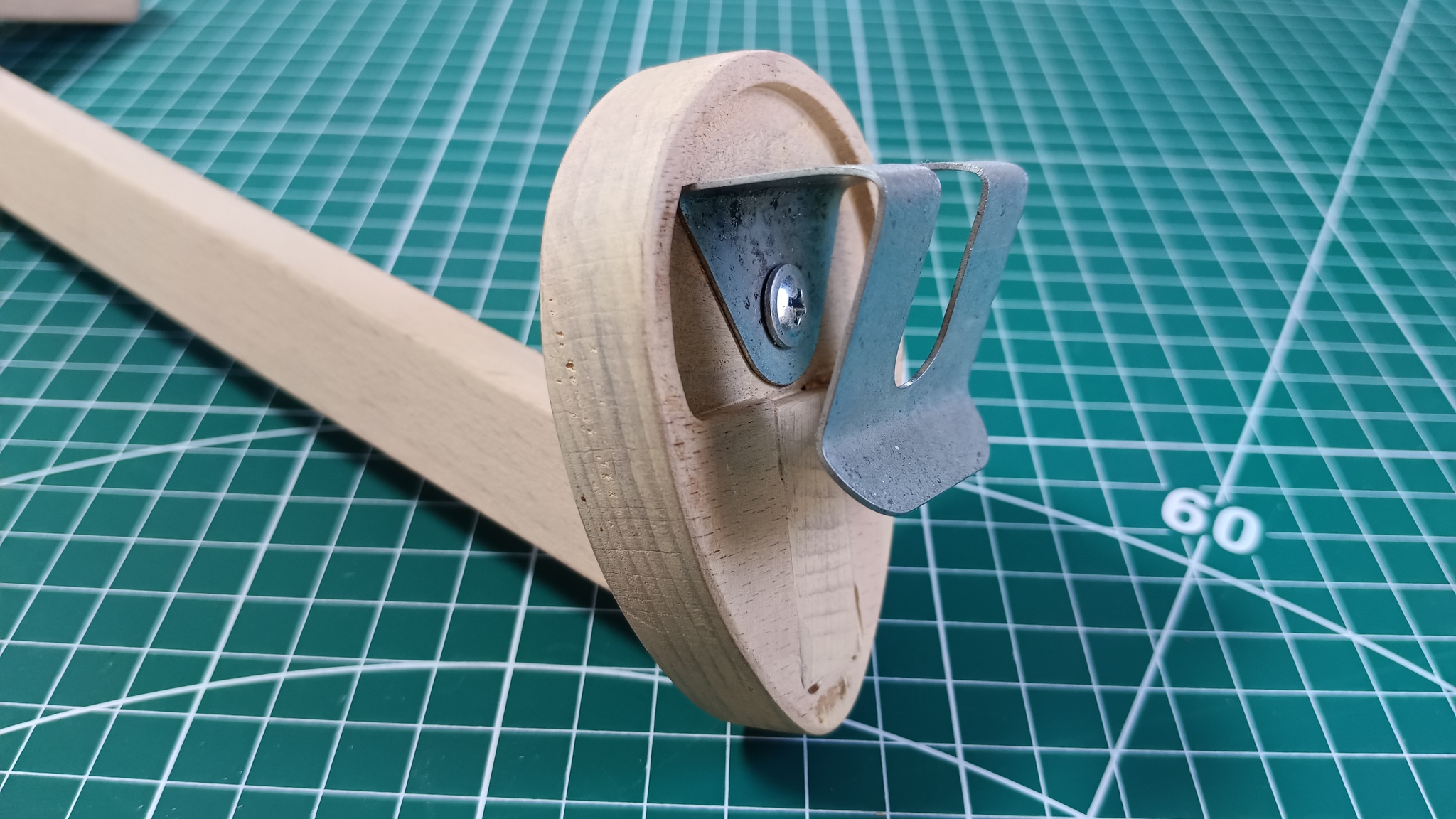

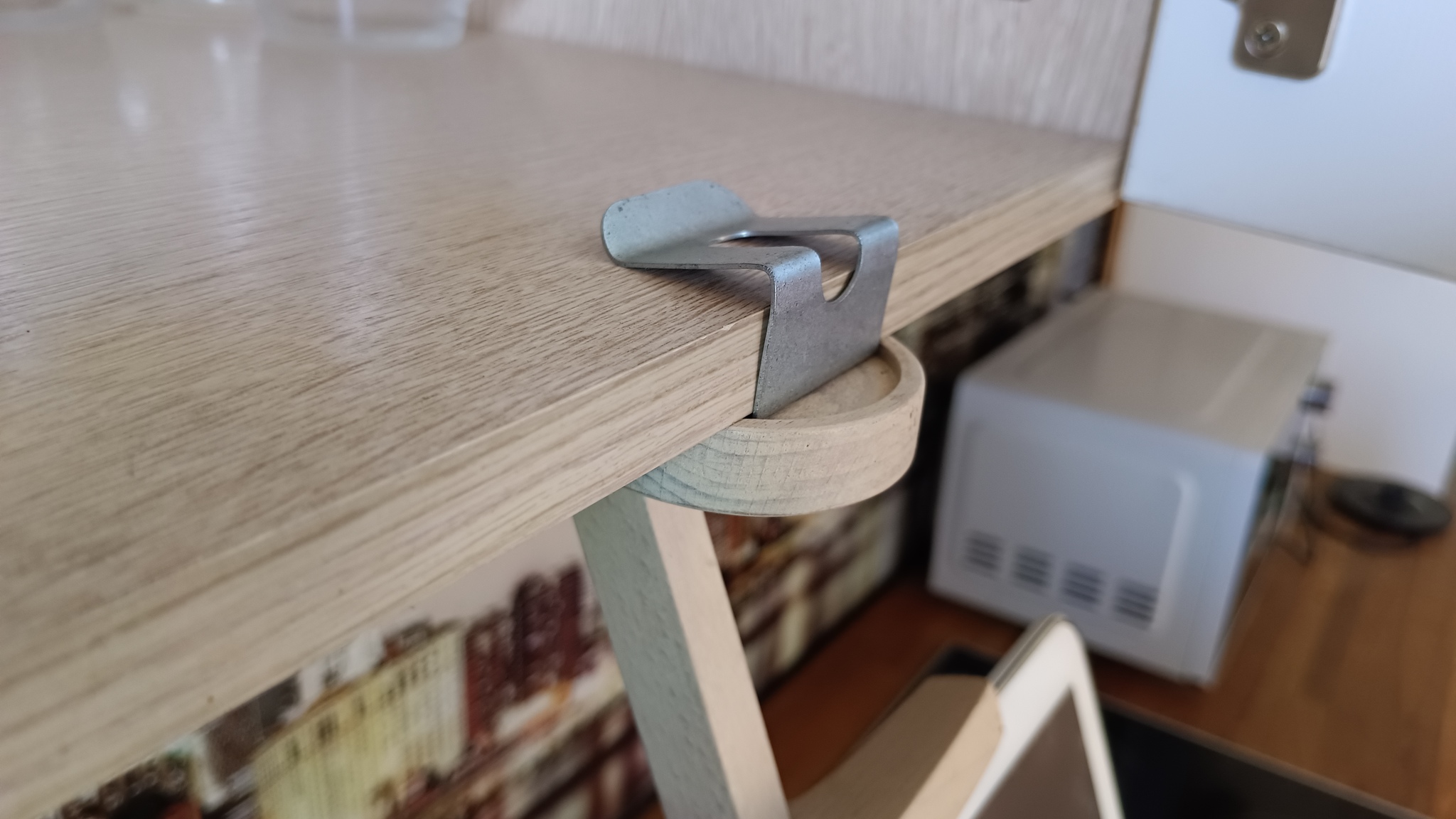

Прикручиваем пружину к основанию в специально выфрезерованном пазу, в котором она может вращаться на 120 градусов.

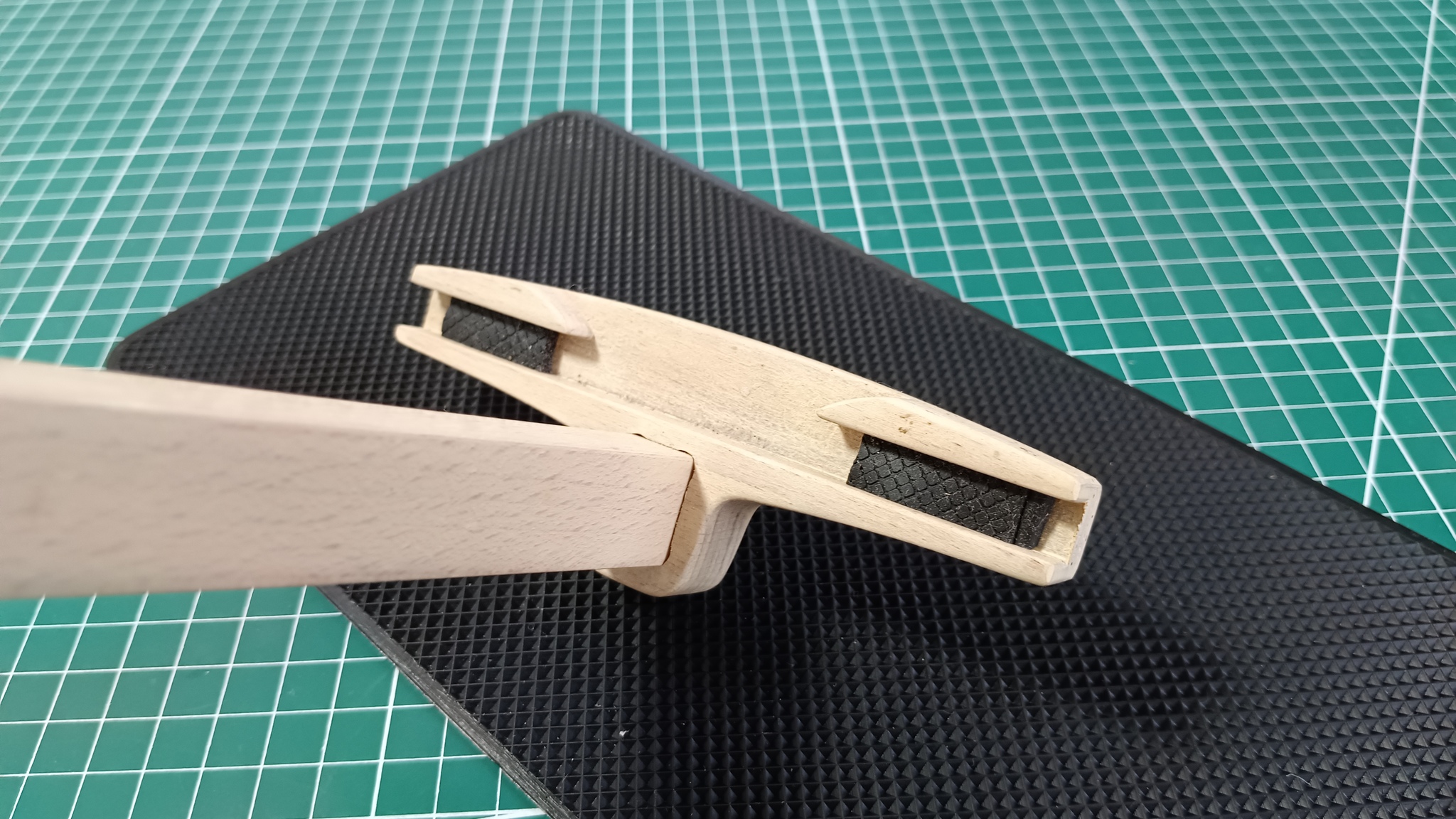

Дальше идём в машинный магазин или на алиэкспресс и покупаем антискользящий коврик для телефона, и вырезаем две небольшие полоски. Планшет по дереву оказывается скользит очень хорошо.
Изделие готово!!!!

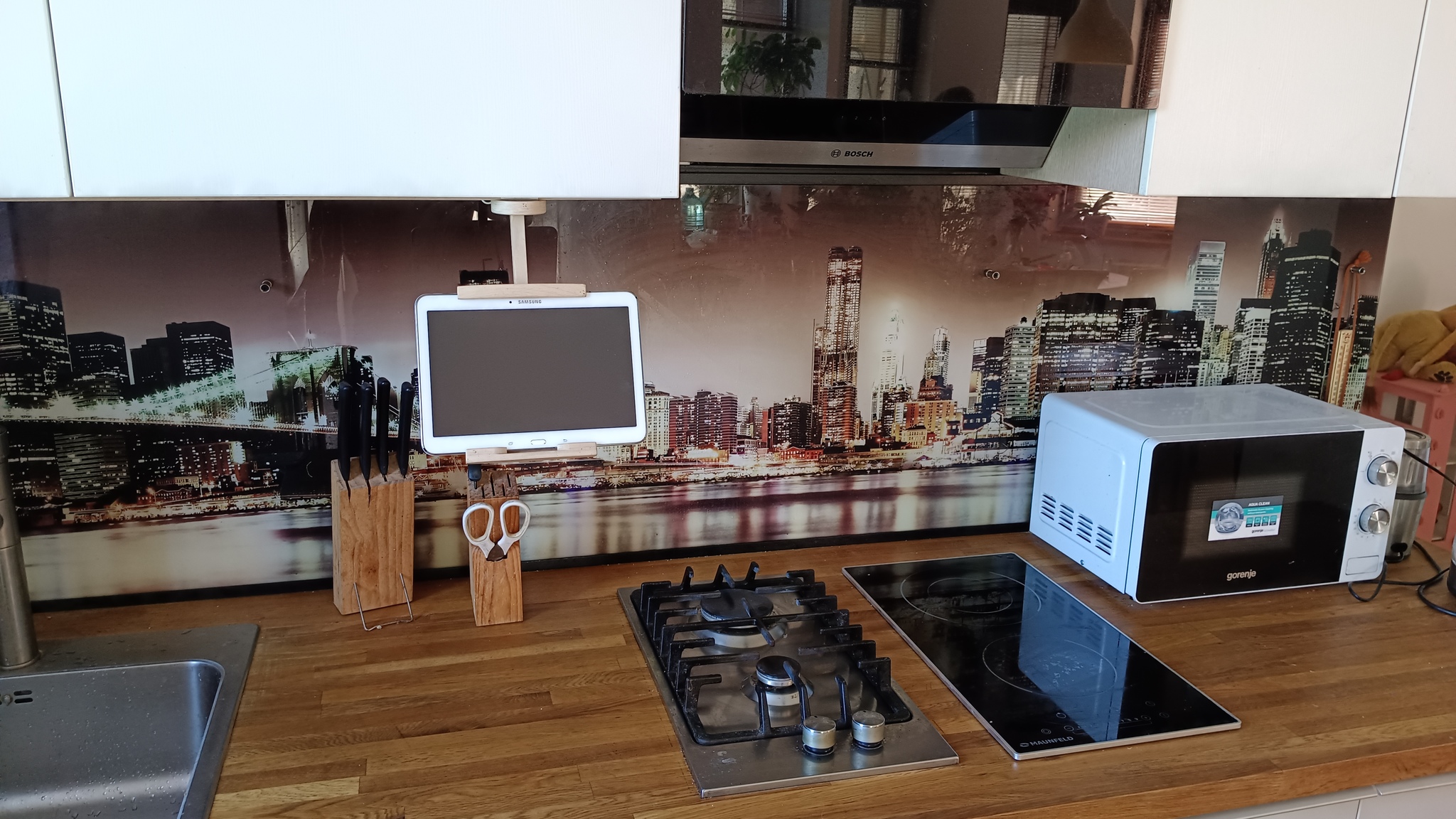

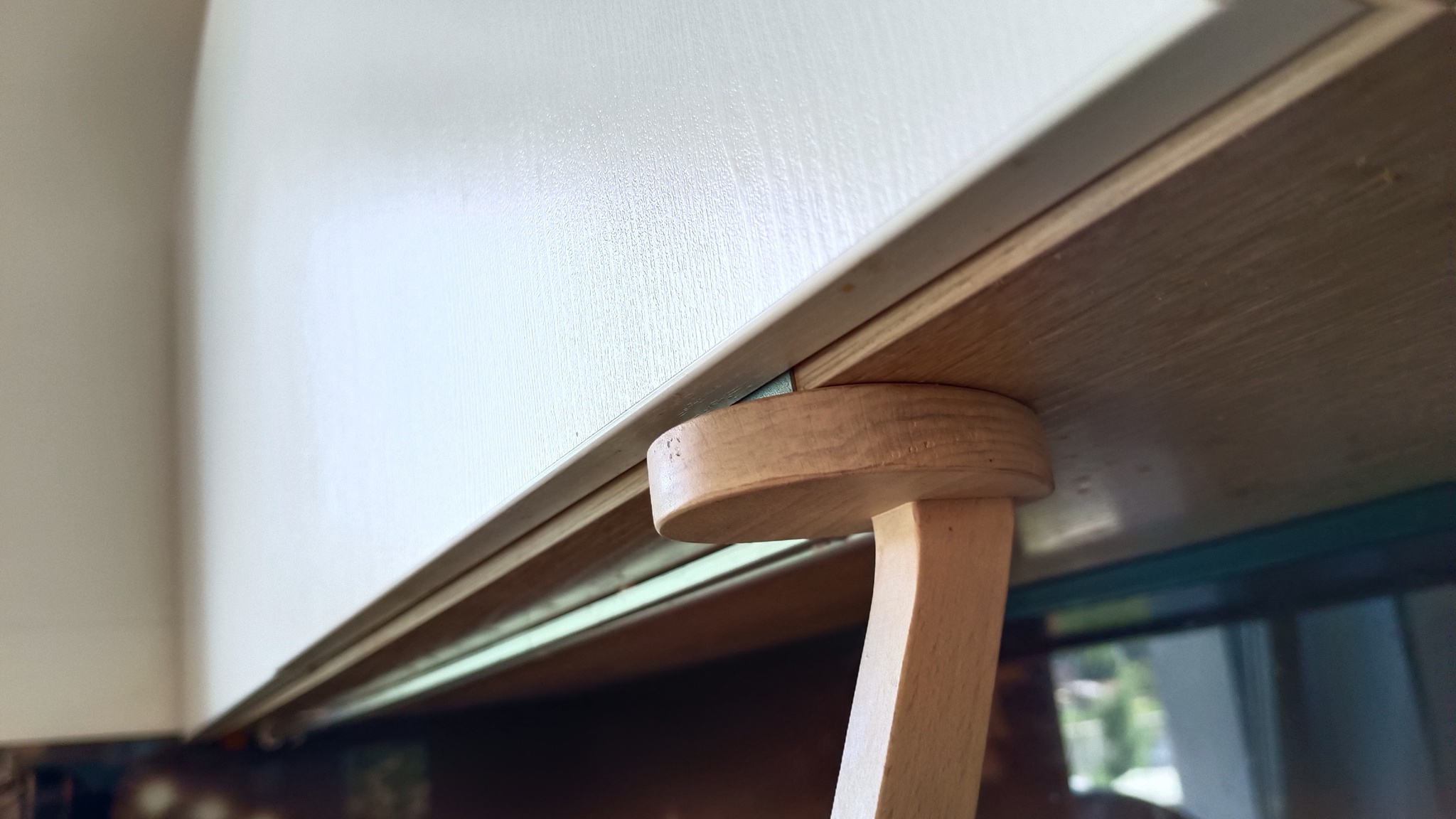

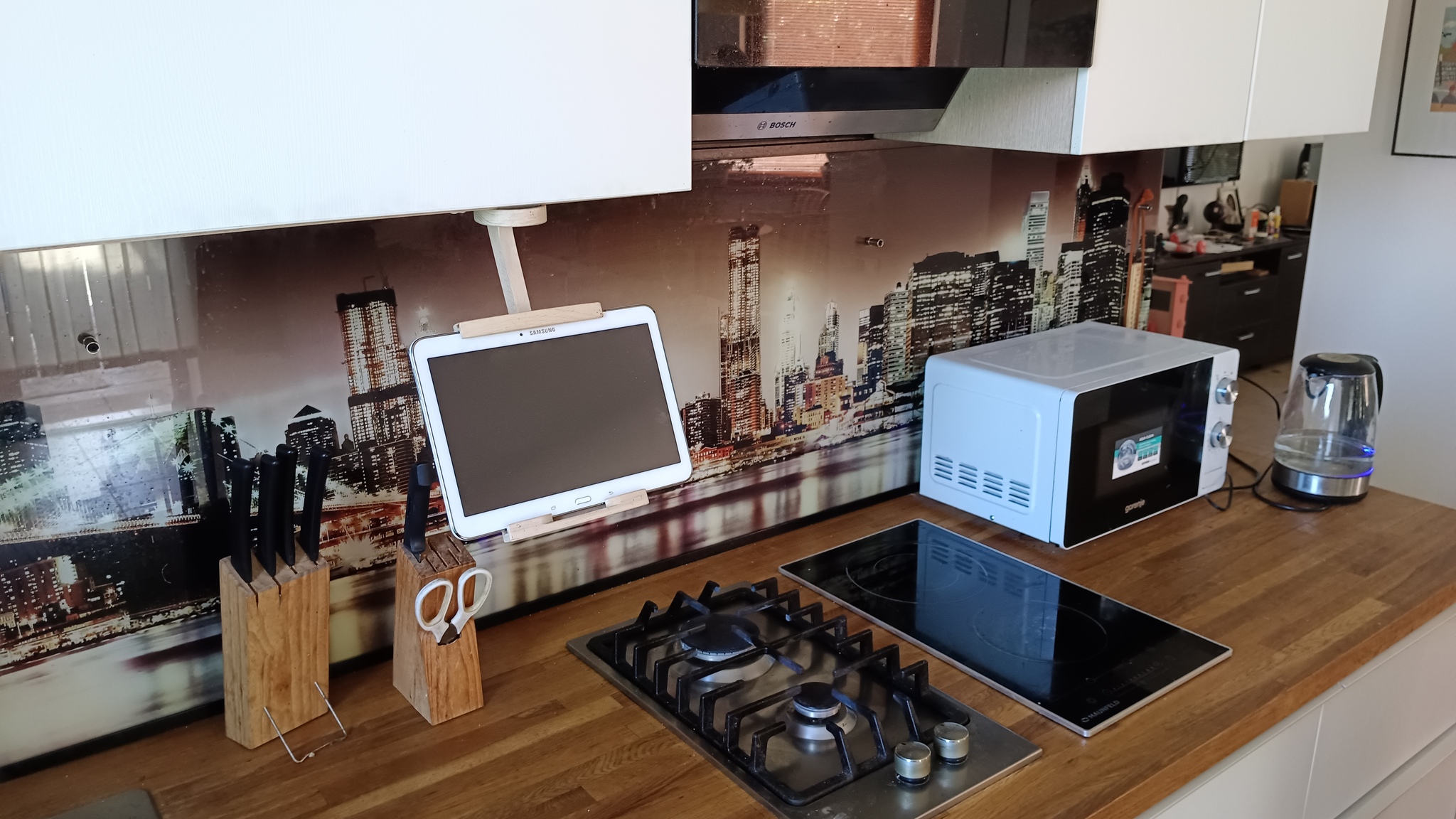

Полевые испытания:
Ну и видосик готового изделия:
Для тех, кто хочет повторить мой подвиг, все модели и чертежи доступны за 100 рублей здесь: Ссылка
