Как строили небоскреб Лахта Центр
Мне удалось побывать на самых различных стройках, начиная от жилых домов, до масштабных проектов тепловых и атомных электростанций, но на стройке небоскребов я не был ни разу. Этот пробел я восполнил несколько лет назад в Санкт-Петербурге, побывав на возведении самого высокого небоскреба в России и в Европе. Вообще, этот небоскреб по многим параметрам считается самым-самым, но обо всем по порядку.
Репортаж очень большой, потому будет несколько частей, запаситесь терпением, чаем с печеньками и не забывайте кликать по ссылкам с продолжением в конце каждого поста и ставить плюсы на следующих постах, если конечно вам понравится репортаж.
Благодарю за донаты @RamilM1979 @Izabella85 @SergeyTulyakov @Herbalike
Строительство башни началось в 2013 году с нулевого цикла. Сперва было произведено строительно-монтажное оборудование, затем установлены буронабивные сваи, возведен коробчатый фундамент и начаты работы по созданию котлована, откопка которого была завершена в 2014 году.

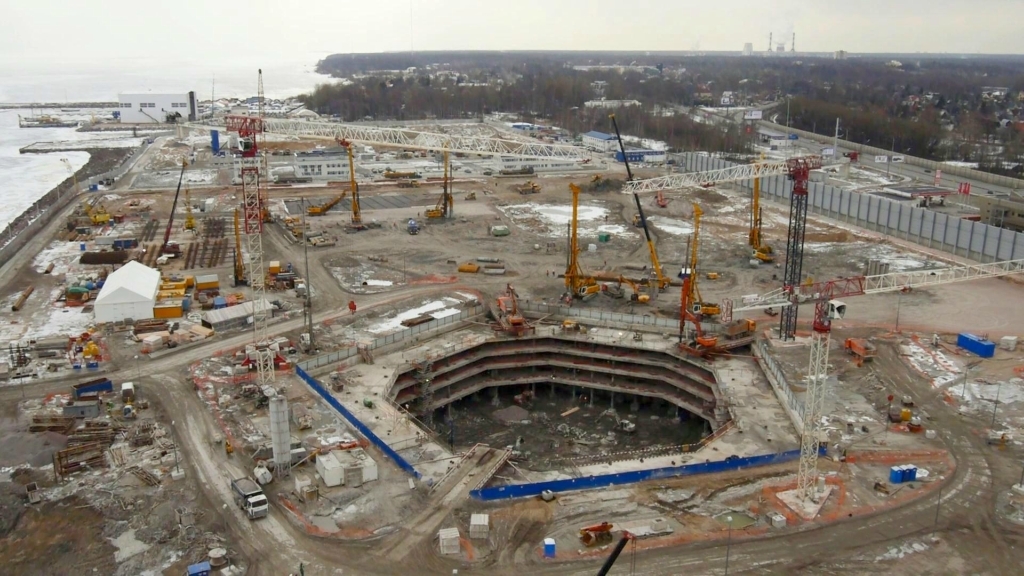

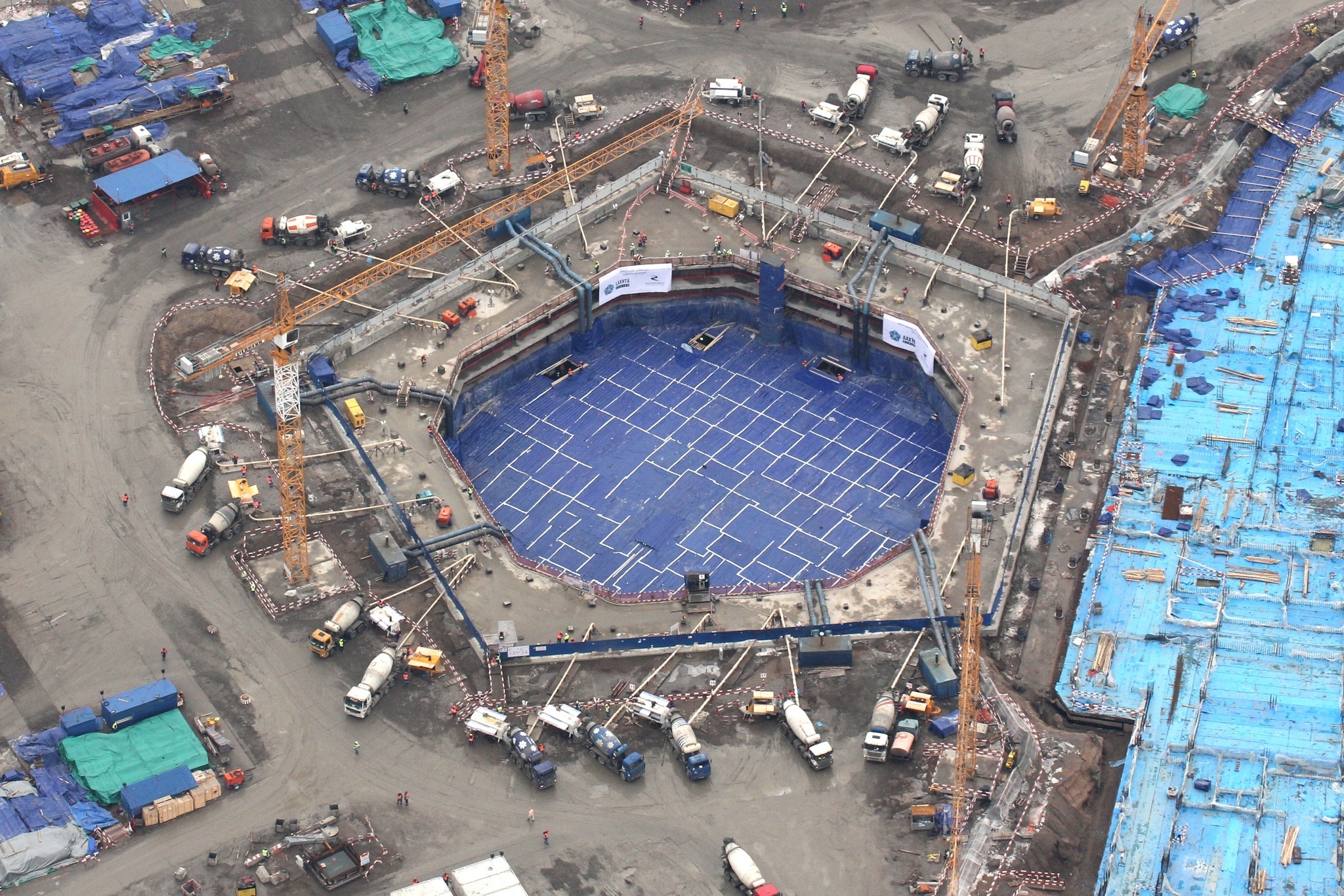

Созданию котлована предшествовала установка стены в грунте, глубиной 30 метров. Она была нужна для защиты будущего котлована от осыпания и грунтовых вод. После этого вбиты сваи, и затем – откопан котлован. Его глубина составила 21 метр.
У меня, как и у многих возник вопрос - как можно было построить небоскреб на болоте? На самом деле башня построена не на болоте. Конечно, грунт на поверхности не самый твердый, но на определенной глубине начинаются уже очень плотные и твердые породы.
Мореновые отложения, вынутые в процессе бурения.
Это лаконичный пересказ конечно не передает масштаба нулевого цикла, но фото говорят сами за себя.

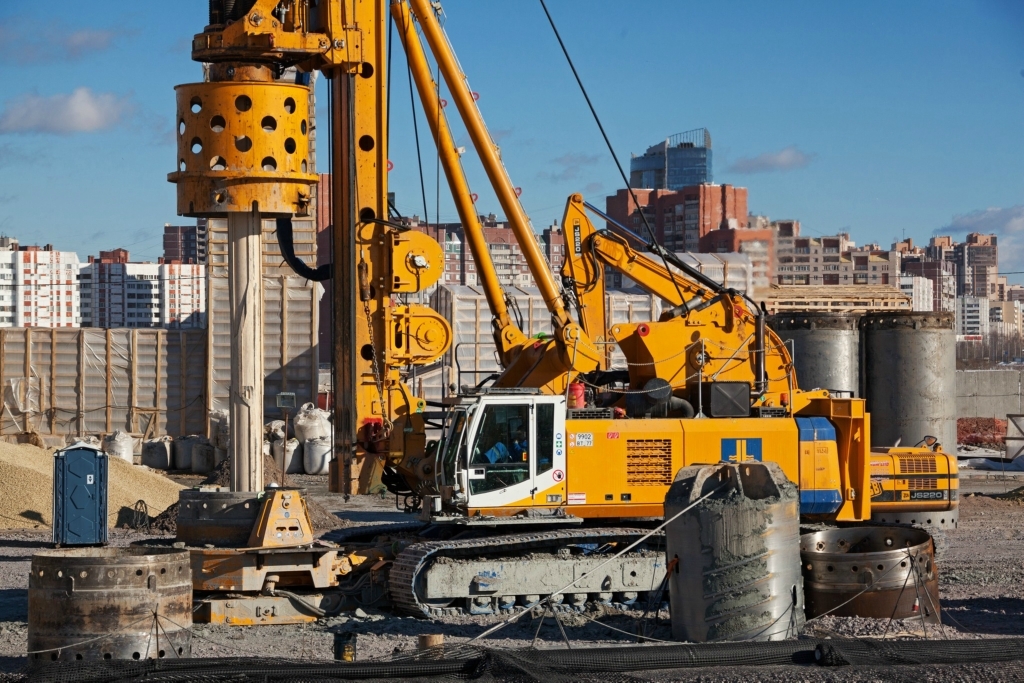

Всего в плотные слои грунта установили 264 сваи, каждая глубиной 82 м. и диаметром 2 м. На них установили фундамент. Суммарная нагрузка на сваи составляет 670 000 тонн.
Небольшая инфографика для большей наглядности.

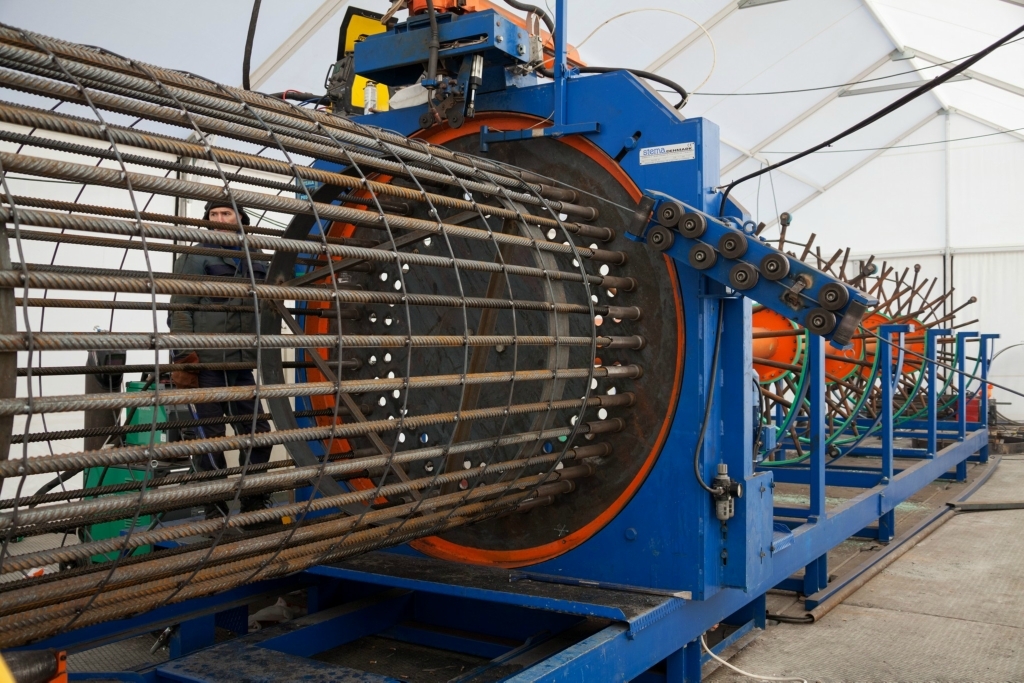

Так делали армокаркас для свай, которые находятся под башней
Под многофункциональным зданием (МФЗ) и аркой установлено 848 свай диаметром 1,2 м, и 968 свай диаметром в 60 см под стилобат (подземная парковка).

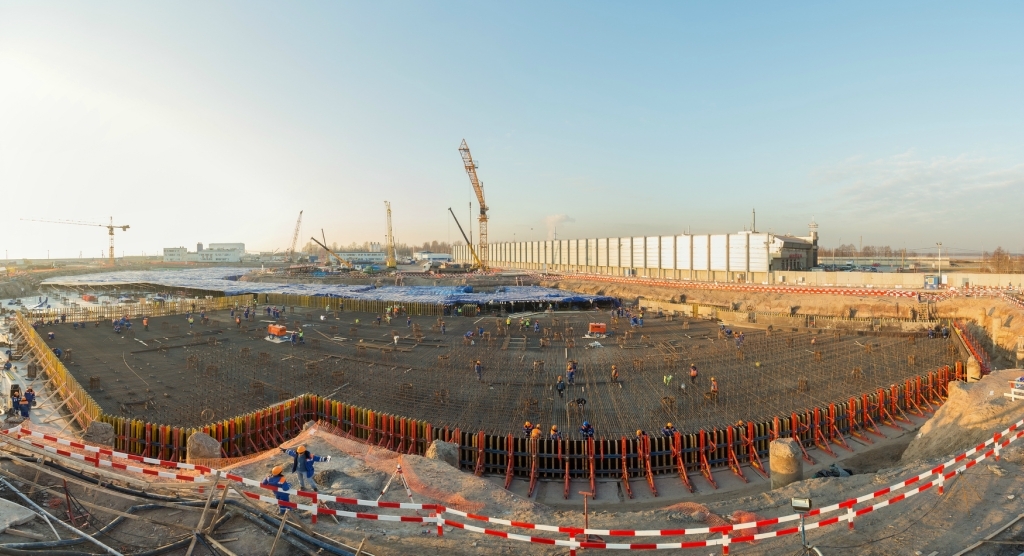

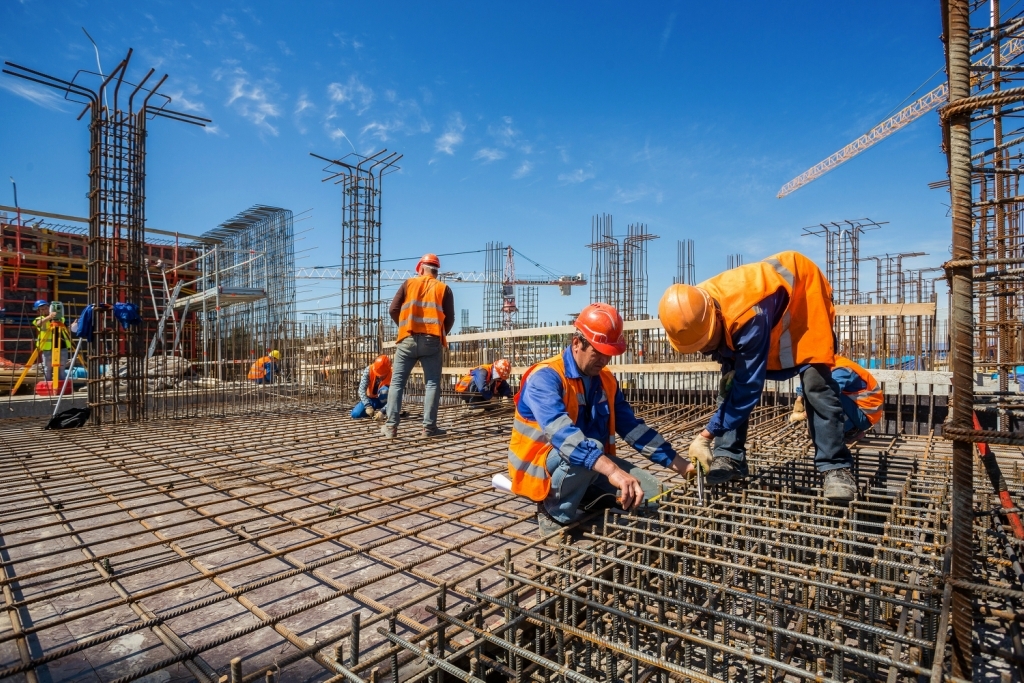

Коробчатый фундамент состоит из трёх плотно армированных плит, нижняя — толщиной 3,6 м. Диаметр арматуры составляет 32 мм, шаг армирования — 16,5 см, в нижней плите установлено 15 уровней сеток.
Между тремя плитами коробчатого фундамента будут находиться подземные этажи небоскрёба. Также от ядра к внешнему периметру идут 10 радиальных стен. Их толщина составляет 2,5м, а высота - 5,5 м.

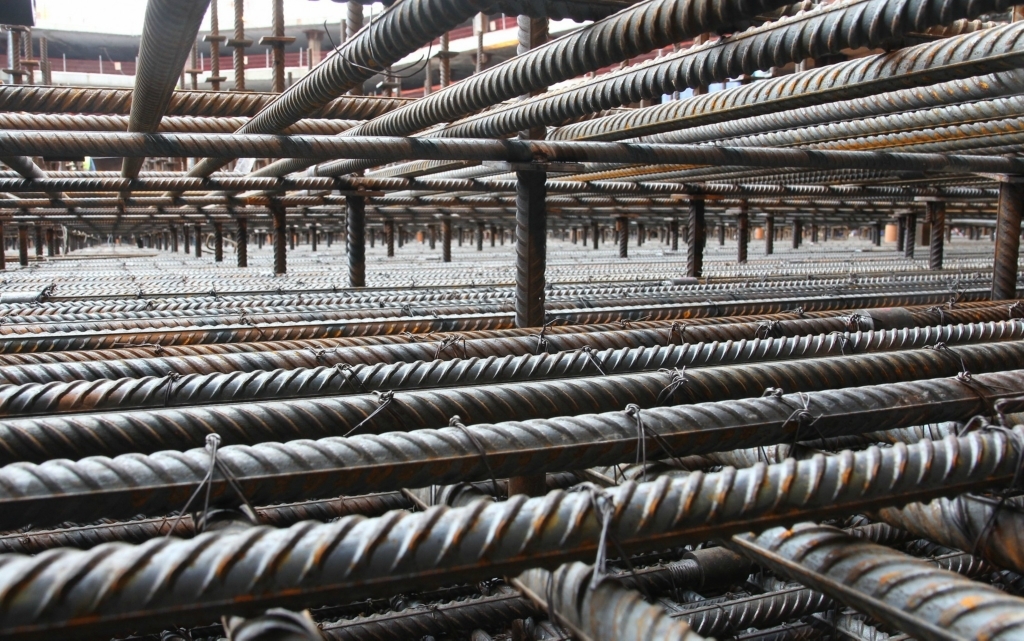

Армированная сетка, которую скоро зальют бетоном уходит вниз на 3.6 метров.
Кстати, при бетонировании нижней плиты фундамента башни, 1 марта 2015 года был установлен рекорд, вошедший в «Книгу рекордов Гиннеса» как самая большая непрерывная заливка бетона в мире. За 49 часов без остановки было залито 19 624 м³ бетона, что на 3000 м³ превысило предыдущий мировой рекорд.
После готовности фундамента, нулевой цикл был закончен и начался рост башни ввысь.

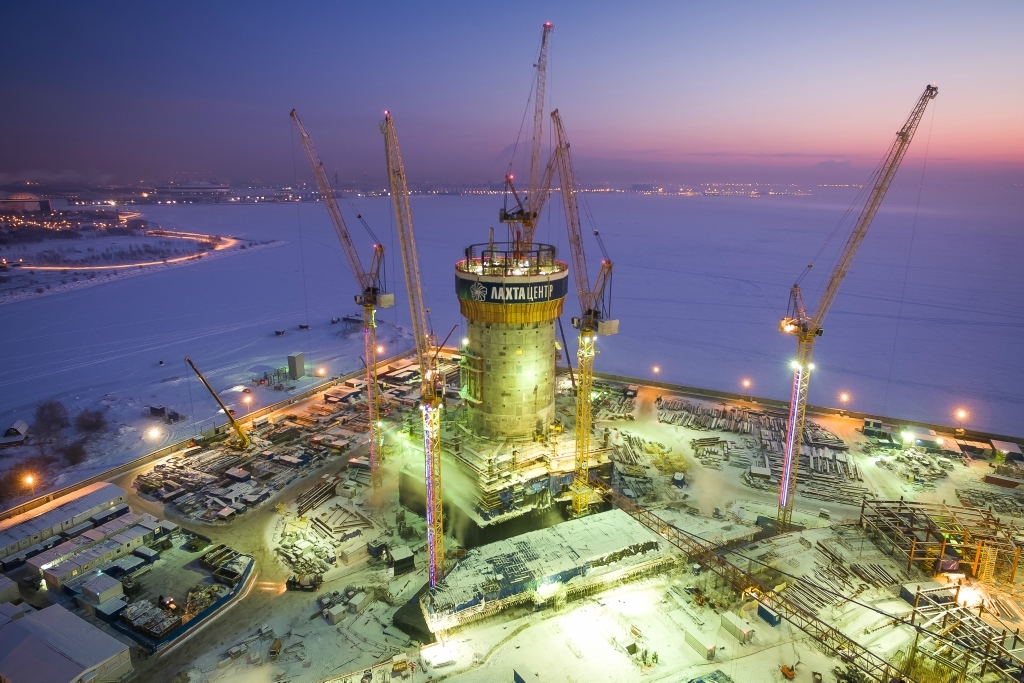

Схема постройки нашего небоскреба такова - сперва строится железобетонное ядро, потом оно постепенно обрастает стенами и перекрытиями. Ядро придает конструкции башни устойчивость, а внутри него расположены коммуникации, 34 лифта, технические помещения и зоны безопасности.
Кстати, ядро Лахта-центра имеет высшую степень огнезащиты REI240 - способность выдерживать огонь в течение 4 часов без изменения свойств бетона и стали.
Строительство на объекте идет 24 часа в сутки без выходных в три смены. В каждой смене трудятся 4 тыс. человек.
Так выглядят первые 16 этажей башни, которые собраны из 22 000 элементов, соединенных 200 000 болтов.

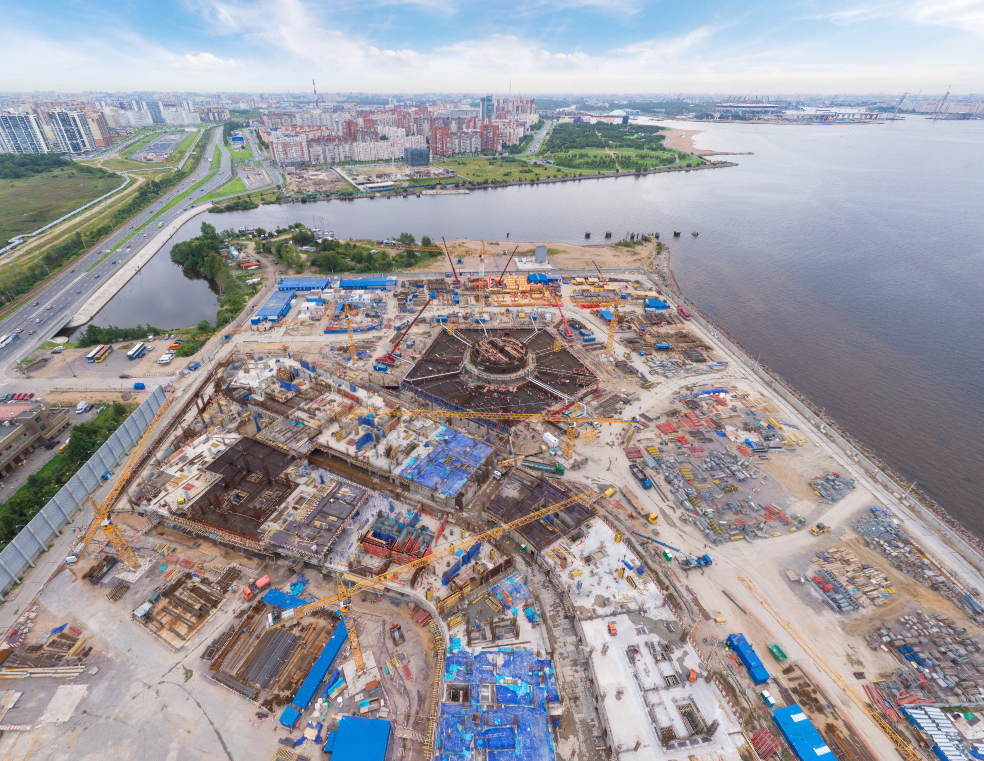

Спустя несколько месяцев ядро башни обросло этажами и поднялось еще выше. Рядом можно видеть выросшее за это время здание МФЗ, которое состоит из двух частей, объединенных общей крышей.
Май 2016 года.

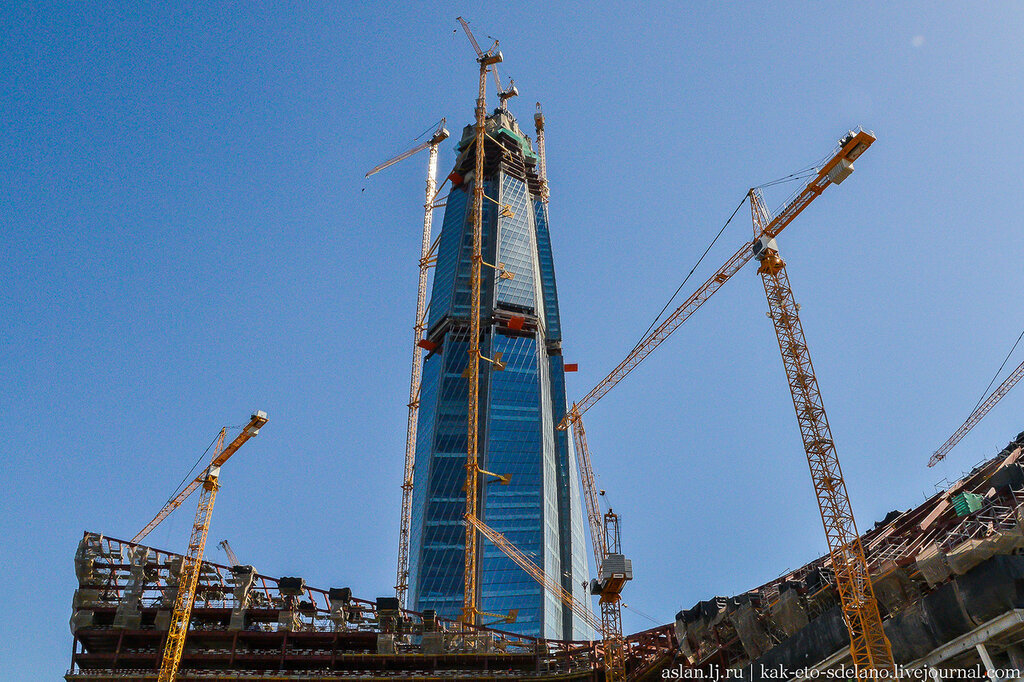

Этап строительства в феврале 2017 года. Слева - схема башни.
Если ядро придает башне вертикальную жесткость, то за горизонтальную жесткость отвечают аутригерные этажи, благодаря которым устойчивость башни сохранится даже при удалении 30 % опорных конструкций. В небоскребе будут 4 пары аутригерных этажей через каждые 70 м по всей высоте здания.
Так они выглядят изнутри. Здесь можно видеть, что металлоконструкции покрыты высокопрочным бетоном.

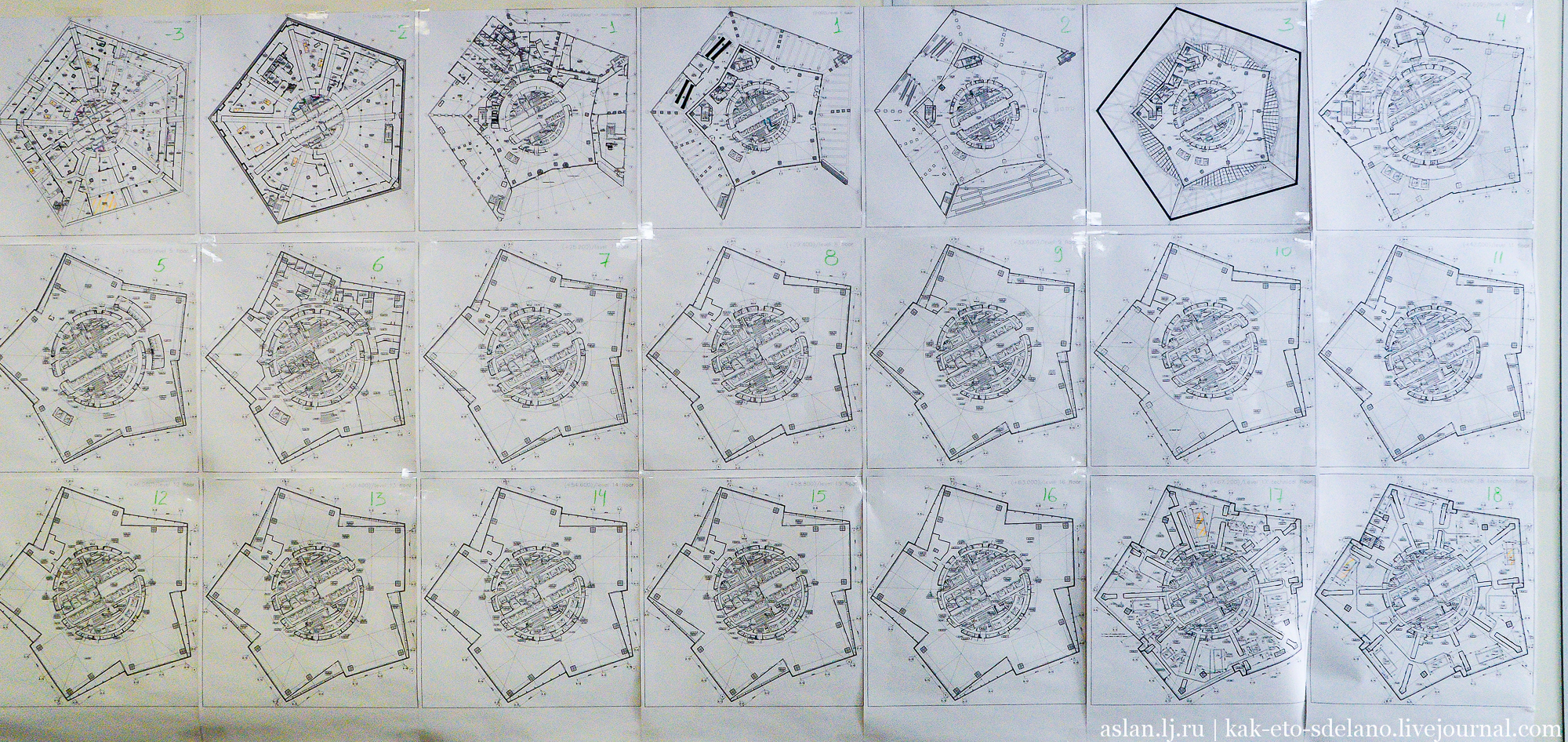

А это схемы этажей, начиная от нижнего и заканчивая верхними. Особенность башни Лахта Центра в том, что грани пятиугольного здания закручиваются кверху, придавая ему характерный архитектурный объем.
Продолжение - Как строили небоскреб Лахта Центр. Часть 2
