Как строили небоскреб Лахта Центр. Часть 4
Предыдущий пост - Как строили небоскреб Лахта Центр. Часть 3
А теперь немного о стеклянном фасаде Лахта Центра. Для того, чтобы остеклить небоскреб нужно было не простое плоское стекло, а изогнутое, из-за спиралевидной формы здания. Немецкий производитель, который делал стекла для башни специально открыл завод в Ленинградской области, чтобы не возить из Германии и облегчить логистику.
Стекло гнули холодным способом, который никак не ухудшает его характеристики. При таком способе стекла деформировали по плоскости до 4 см по одному углу. Ламинированный пакет размером 2,8 м х 4,2 м укладывается в алюминиевую раму, лежащую в горизонтальном положении, и под собственным весом стеклопакет деформируется, изгибаясь под форму рамы. Вес стеклопакета – около 740 кг.
Большая часть стеклопакетов немного отличается друг от друга, и потому каждому стеклопакету предусмотрено свое место.
Стекла были изготовлены по многослойной формуле: стекло 8мм + 1,5 мм пленка + 8мм стекло + 16мм аргона + 8 мм стекло, итого — 4,15 см толщины. Внутренний слой стекла — каленый, из-за чего стекло не дает крупных и острых осколков в случае повреждения.
Площадь остекления башни Лахта Центра — 72 500 м². Вес стеклянной части фасада составляет около 13 тыс. тонн.
Особенность внешнего слоя стекла — термоотражающие свойства. Для защиты от избытка солнечной радиации на стекло нанесено специальное напыление, которое придает стеклянной поверхности башни холодный серо-голубой оттенок.
Благодаря напылению и тому, что стекло на фасадах — "просветленное", т.е. с минимально возможным содержание "желтящего" оксида железа, башня при разном освещении выглядит в по разному. Оттенки зависят от освещенности. Днем при ярком солнце и отражении неба — стекла синие, в пасмурную погоду они серые и бронзовые.
Для верхних этажей небоскрёба предусмотрен подогрев стёкол, что позволит предотвратить обледенение.
Для очистки фасада Лахта центра от загрязнений или для замены поврежденных стекол используют специальный подъемник. В ребрах башни между фасадными панелями предусмотрены пазы, а в самой люльке-подъемнике — хомуты со стержнями, которые фиксируются в пазах фасада. Данная система крепления позволяет полностью устранить раскачивание люльки на высоте.
А на этом месте будет располагаться холл башни.
Это уже подземные этажи, будущая парковка небоскреба.
В одном из помещений находятся генераторы.
Система водоснабжения.
Небольшая инфографика по теме водоснабжения Лахта Центра.
Технические этажи уже практически готовы.
Особо стоит упомянуть программу BIM - Building Information Modeling. Это строительная информационная модель здания, в которой заданы физические и функциональные характеристики здания – геометрия, пространственные отношения, географическое расположение, свойства материалов и т.п. BIM работает на всех этапах: от создания концепции до строительства и эксплуатации объекта.
При изменении какого-либо одного из параметров при проектировании или строительстве, в BIM следует автоматическое изменение остальных, связанных с объектом параметров и объектов, вплоть до чертежей, визуализаций, спецификаций и календарного графика.
Таким образом, BIM-модель является единым источником информации об объекте для всех участников строительства - заказчиков, проектировщиков и подрядчиков. К тому же, проекты, создаваемые с помощью BIM, гарантируют высокую скорость, точность и рентабельность строительства. А стоимость возведения здания при использовании BIM уменьшается на 20-30%. Здания при этом получаются именно такими, какими их изначально представляли архитектор и заказчик.
А это уже Многофункциональное здание (МФЗ), вид изнутри. Оно состоит из двух блоков. Здание разновысотное - перепад от 22 до 85 метров. Максимально высокая точка южного корпуса отдалена от башни, а у северного направлена на башню и город.
Здесь будут находится: спорткомплекс, фитнесс-центр, центры оздоровления и релаксации, детский научно-образовательный центр "Мир науки", эксплораториум с интерактивными экспонатами, зал-трансформер вместимостью 500 человек и открытый амфитеатр для просмотра водных шоу вместимостью до 2000 человек.
Небольшая инфографика.
На этом месте будет находится планетарий в виде шара диаметром в 16 метров.
Крыша у МФЗ будет стеклянная.
Отсюда хорошо виден залив.
Так выглядит Лахта Центр на рендере к окончанию строительства.

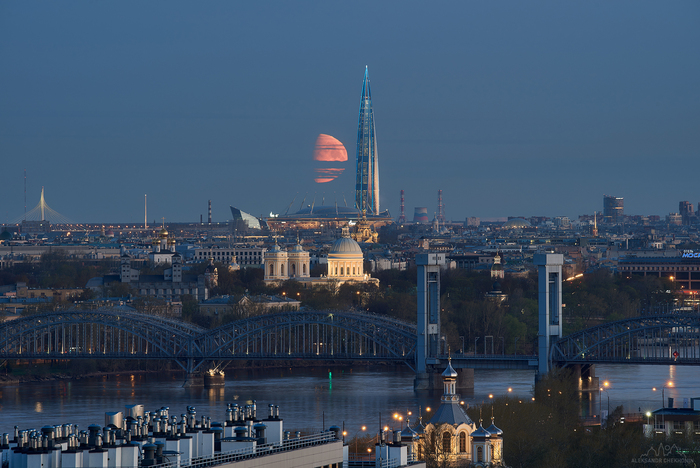

А так с Финского залива. Делал фото в конце апреля 2018.
Спасибо всем, кто дочитал до конца!
