Как подключить реле?⁠⁠

Быть такого не может. Или это сам кондёр трещит (они могут звуки издавать), или что-то неисправно. Во включенном туда напрямую 220 подаётся.

В выключенном состоянии?

А как на втором рисунке не получается догрузить реле установкой в цепь конденсатора?

Лампа 100 Вт = 490 Ом.

Лампа 60 Вт = 820 Ом

Лампа 15 Вт = 3300 Ом.

Выбирай. Мощность резистора зависит от мощности подключенного поплеэовательно реле.

Реле, если это не магнитный пускатель, потребляет мизер.

Поставь 1-1,5кОм на полватта.

Контактор КМИ или подобный

Потому что реле - это практически никакая нагрузка, и ему достаточно тех самых 220 В, которые передаются через RC-цепь

А подробнее можно про катушку управления контактора?

Это не про катушку контактора надо, а про сам контактор. У него есть силовая цепь и цепь управления. Силовая цепь будет записывать мощную нагрузку (насос), а цепь управления (куда входит катушка управления контактора), подключается на выход вашего реле.

Все Комменты читать лень, может кто то уже до меня сказал RC- цепь то есть конденсатор с резистором нужно просто удалить , предназначены они для гашения ЭДС самоиндукции насоса и это позволяет увеличить срок службы контактов реле и уменьшить помехи. В вашем случае когда контакты 1 реле работают не на насос а на 2 реле и тока протекающего через резистор с конденсатором может быть достаточно для срабатывания и некорректной работы 2 реле и нужно просто их отключить.

Из первого реле извлечь rc цепь, пускай управляет контактором. А контактор пусть управляет всем остальным.

Так у вас твердотельное реле. Поставьте электромагнитное

Поставьте низкоомное реле

Так и не понял проблему ТСа. Ты спрашиваешь как подключить реле в реле? Или что? Почему у тебя при последовательном подключении второе реле вдруг всегда включено? Как реле вообще работает,на прилагаемой картинке вообще какой-то патрон от люминесцентных ламп показан... Как оно управляется, чем управляется, что оно вообще измеряет и на что триггерится и нахрена тебе второе такое же реле, включенное в первое?

Так и не понял проблему ТСа. Ты спрашиваешь как подключить реле в реле? Или что? Почему у тебя при последовательном подключении второе реле вдруг всегда включено? Как реле вообще работает,на прилагаемой картинке вообще какой-то патрон от люминесцентных ламп показан... Как оно управляется, чем управляется, что оно вообще измеряет и на что триггерится и нахрена тебе второе такое же реле, включенное в первое?

Подключи реле последовательно с нагрузкой.

Перегорит нагрузка, реле не включится.

Во, я даже с ёмкостью угадал :)

В смысле щёлкает? Щёлкает - значит работает. Или как?

Параллельно, вместо лампочки. Он нагрузит немного. Ёмкость подобрать, но, думаю, 0.47 должно хватить.

Тогда цепочку выкидывайте - слишком жирная, 100 Ом и 0.1 мкФ.

Или нагрузите бумажным конденсатором, по идее 0.47х400В должно хватить. Тут опытным путём подобрать надо.

Насос тоже перегореть может.

А почему сразу насос не подключить?

А параллельно ему любые реле.

Поставь последовательно с лампами блокирующее реле, отрубит при выходе из строя лампы.

Тогда цепочку выкидывайте - слишком жирная, 100 Ом и 0.1 мкФ.

Или нагрузите бумажным конденсатором, по идее 0.47х400В должно хватить. Тут опытным путём подобрать надо.

Реле другое чтобы слаботочку включать? Если нет, нафига оно?

Написали в каментах правильно, либо рви RC цепочку, либо нагружай, поставь пару ламп накаливания, слабых, последовательно, не перегорят. Ну или два слабых паяльника.

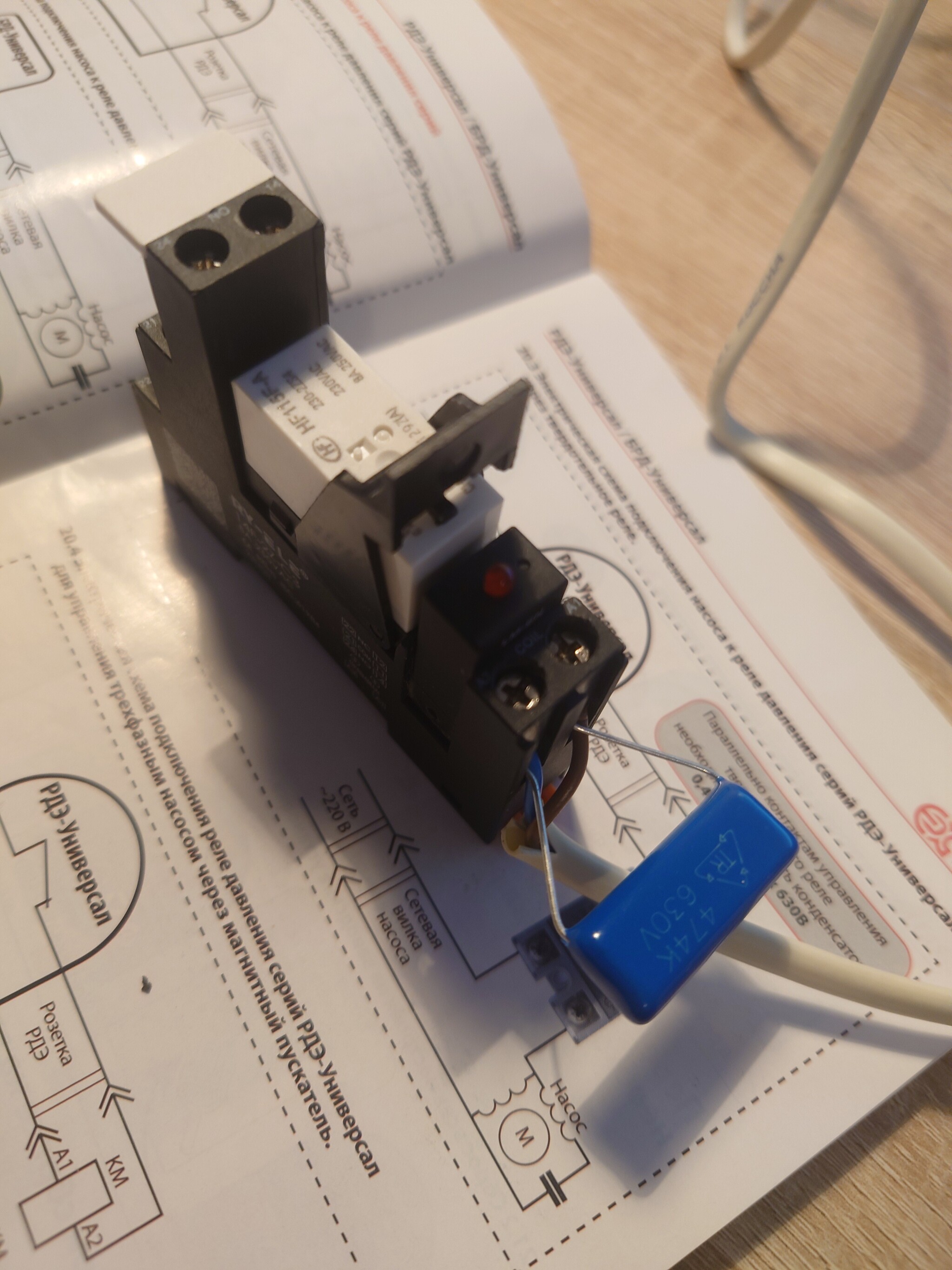

Подозреваю, что на выходе реле всегда имеется 220 из-за RC-цепи, предназначенной для гашения дуги при разрыве контактом реле индуктивной нагрузки.

Эта RC- цепь имеет большое сопротивление, и не сможет записать насос (не хватит выходной мощности реле при отключенном контакте): лампочка же не горит, если контакт реле разомкнут? Вот и с насосом так же будет.

А вообще, я бы на выходе реле поставил катушку управления контактора, а силовую цепь рвал бы уже самим контактором. Так дольше прослужит контакт реле.

Правильно посоветовали, для сработки катушки контактора тока нужно побольше. Но я бы плюнул на гарантию да и все, это реле не особо дорогое. и редко когда они ломаются. а не дешевое твердотельное так понимаю уже есть и не надо покупать контактор.
