Как подключить дисплей M392

Разбирал когда-то принтер и достал от туда двухстрочный дисплей. Валялся он у меня год и вдруг понадобился мне в проекте.

Первый сайт на который натыкается, любой кто ищет инфу про этот дисплей https://mikrotok.ru/Подключение-монитора-ltd-m392-arduino/ не даёт практически никакой полезной информации.

и я решил сделать свой гайд по подключению и работе с ним.

Как подключить дисплей M392 Arduino, Скетч, Длиннопост

я прошерстил сеть и узнал, что этот дисплей младший брат типичного HD44780 и аналогичных ему. То есть подключается также.

Для работы понадобится:

дисплей M392

потенциометр 1К

любая ардуинка

библиотека <LiquidCrystal.h>

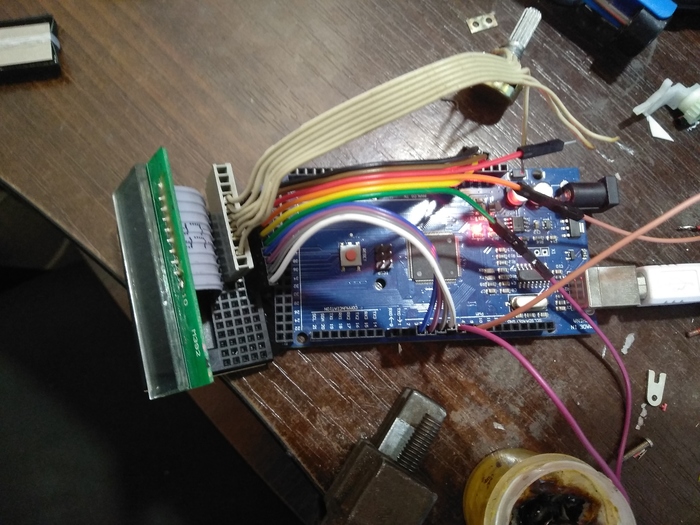

Подключаем дисплей по схеме

Как подключить дисплей M392 Arduino, Скетч, Длиннопост
Как подключить дисплей M392 Arduino, Скетч, Длиннопост
#include <LiquidCrystal.h>
float i = 1;
// подключение пинов к ардуино
LiquidCrystal lcd(7, 6, 2, 3, 4, 5);
void setup() {
}
void loop() {
for (i = 0; i <= 180; i += 0.01) {
lcd.begin(16, 2); // Задаем размерность экрана
lcd.setCursor(0, 0); // Устанавливаем курсор в начало 1 строки
lcd.print("M392 arduino"); // Выводим текст
lcd.setCursor(0, 1); // Устанавливаем курсор в начало 2 строки
lcd.print(i);
lcd.setCursor(7, 1); // Устанавливаем курсор на 7ой сегмент 2 строки
lcd.print("DISPLAY");
// Turn off the blinking cursor:
lcd.noBlink();
delay(300);
// Turn on the blinking cursor:
lcd.blink();
delay(300);
}
}

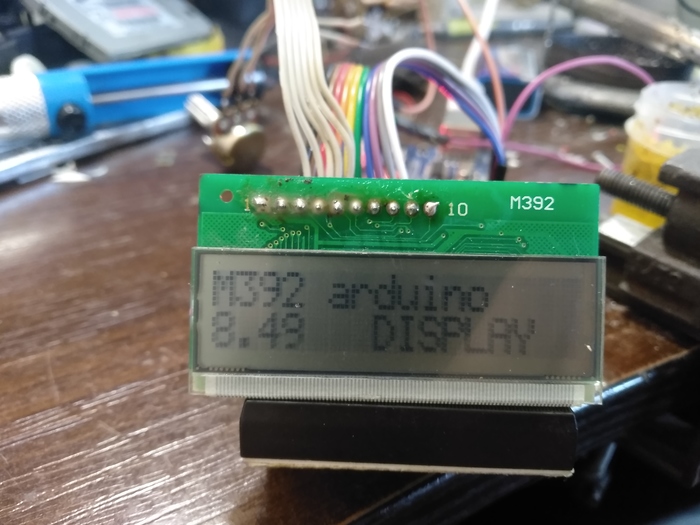

и получаем простенький счётчик

Как подключить дисплей M392 Arduino, Скетч, Длиннопост

Также, если вы захотите поменять порядок подключения то следовать надо простенькой схеме

LiquidCrystal(rs, enable, d4, d5, d6, d7)
LiquidCrystal(rs, rw, enable, d4, d5, d6, d7)
LiquidCrystal(rs, enable, d0, d1, d2, d3, d4, d5, d6, d7)
LiquidCrystal(rs, rw, enable, d0, d1, d2, d3, d4, d5, d6, d7)

выберете один из четырёх вариантов и будет вам счастье, к слову у меня в скетче используется первый вариант.

Как подключить дисплей M392 Arduino, Скетч, Длиннопост

Если вам счётчик не нужен, то заливайте этот скетч:


#include <LiquidCrystal.h>

// подключение пинов к ардуино

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);


void setup(){}


void loop() {


lcd.begin(16, 2);

lcd.setCursor(3, 0);

lcd.print("HI BRO");

lcd.setCursor(0, 1);

lcd.print("nice DIY");


lcd.noBlink();

delay(3000);


lcd.blink();

delay(3000);


lcd.setCursor(0, 0);

lcd.print("DOKTOR DIY molcha");

lcd.setCursor(0, 1);

lcd.print("kurit v storone");


}

Господа, я прошу не воспринимать в серьёз мой чёрный юморок, я шучу потому что могу.


И если вы найдёте какие-то не точности, пишите. Буду исправляться.
