Как перевозится газ по морю? Технология повторного сжижения газа

Приветствую, дамы и господа, на связи Гена Инженерский.
Ранее, уже рассматривался вопрос, как перевозится газ по морю, но предыдущее судно было электроходом, а сейчас мы с вами находимся абсолютно на другом типе, единственное что объединяет прошлую и нынешнюю посудины, так это то, что они перевозят Сжиженный Природный Газ, но на этом судне перевозка газа осуществляется совсем по другой технологии.
Что за технология, что тут за колдунство такое творится? Сейчас и узнаете.

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

Хорошо идём

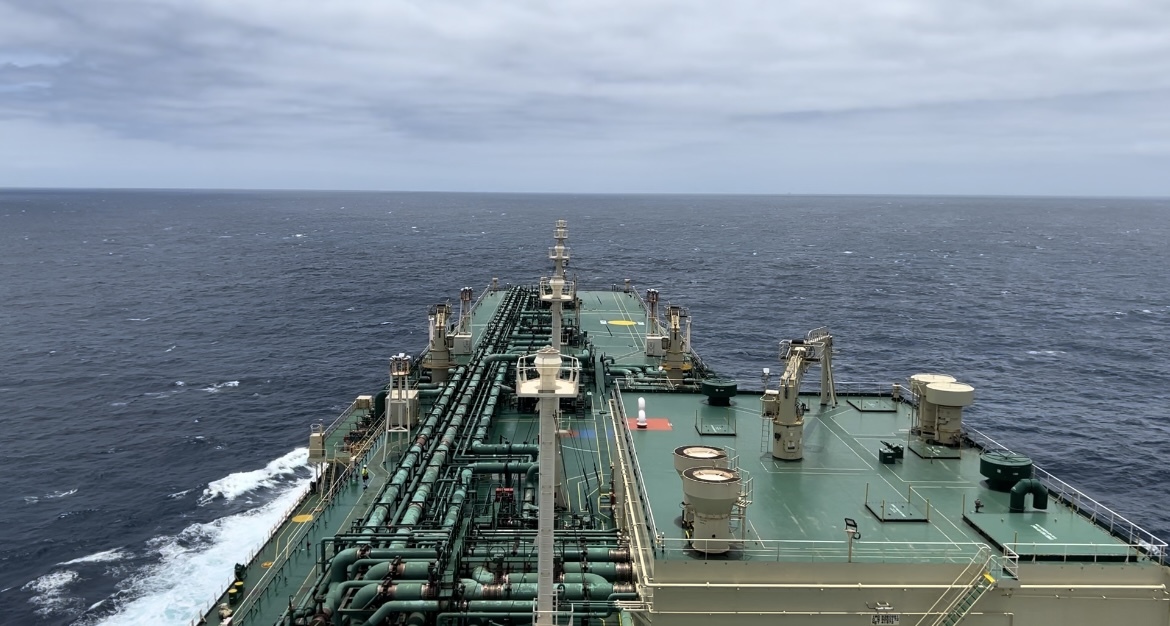

Добро пожаловать на борт газовоза типа Q-Flex. Здесь нет супер продвинутых систем электродвижения, здесь всё по-хардкору, два главных двигателя мощностью по 22600 л.с. крутят винты и судно идёт…Так погодите-ка, а что там с газом-то творится? Ведь мы уже знаем, что Спиженный Газ вечно испаряется и норовит ускользнуть из грузовых танков, поднимая давление, и если это давление будет повышаться, то для начала активируются предохранительные клапана, чтобы стравить испарения в атмосферу, а затем в худшем случаем будет большой бабах!

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

Инженеры-конструкторы почесали свою репу и поняли, что не нужно в реальной жизни иметь таких приколюх и придумали сжижать испарения газа заново!
Для этого и сконструировали этакую вундервафлю под названием LNG Reliquefaction Plant или Станцию Ресжижения СПГ, по-нашему.
А весь секрет таится за переборками вот этой коробки…

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

Что в чёрном ящике, уважаемые знатоки?

Здесь находится два помещения, одно помещение с компрессорными установками и криогенным холодильником , другое с электромоторами для этих компрессоров и главным героем этого поста- Азотным компандером.

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

Гена Инженерской верхом на трубе

В компрессорном отсеке находится следующее:

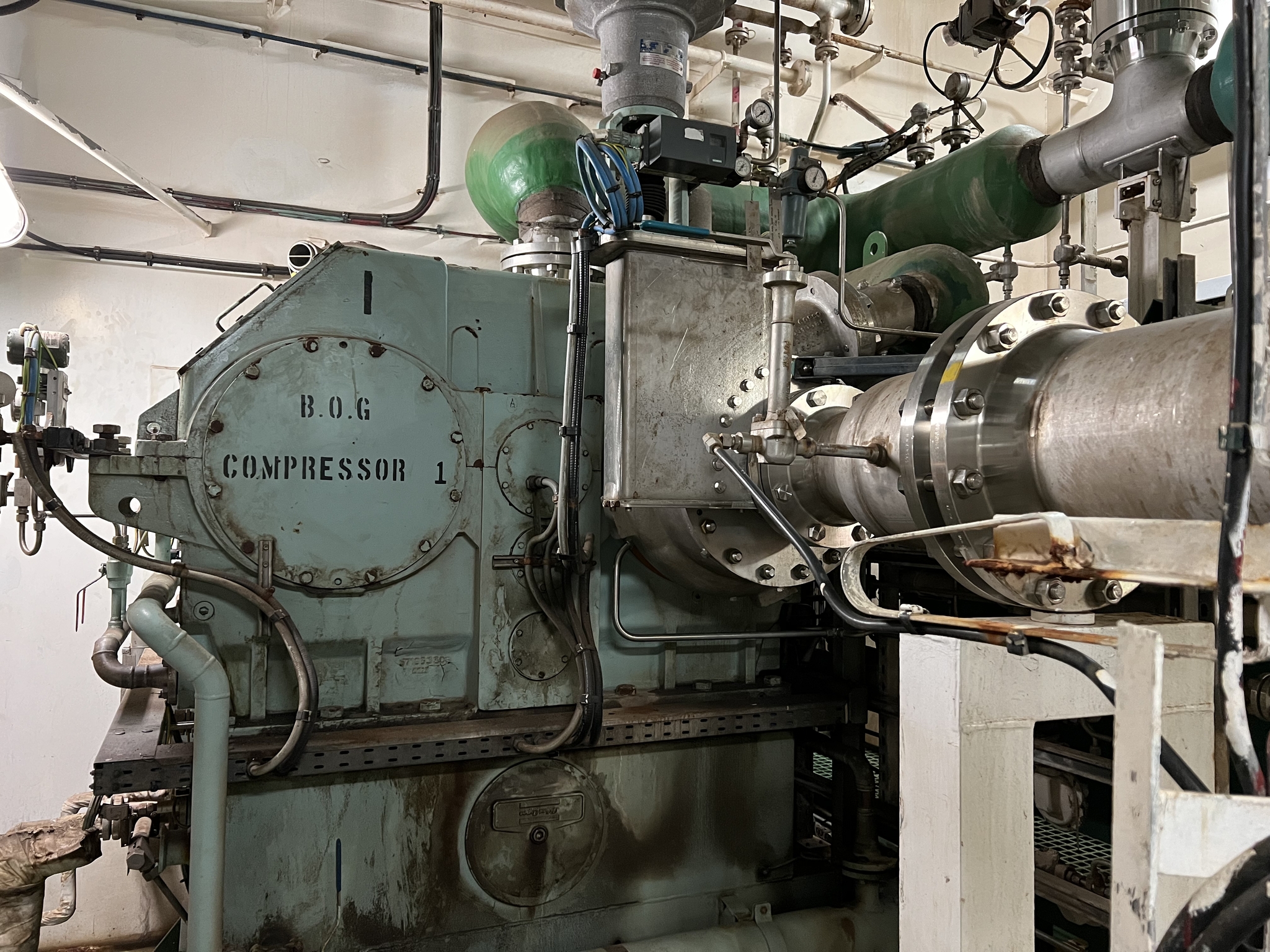

Boil of Gas Compressors(BOG Compressors- Компрессора Испарений образующихся в грузовом танке)

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

High Duty Compressors( HD Compressor- Копрессора для отправления испарений метана на берег, во время погрузки)

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

Cold Box( Криогенный Холодильник, где газообразный метан, снова превращается в жидкость)

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

И всякие разные системы подогрева, в качестве дополнительных систем, например
Подогрев испарений газа для сжигания их в Gas Combustion Unit( грубо говоря- огромная газовая горелка, которая просто сжигает газ)

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

На фоне криохолодильника

Теперь заглянем в моторный отсек.
Вот они моторы для наших компрессоров.
Моторы эти высоковольтные и питаются от напряжения 6600v.

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

А это главный герой нашего поста Азотный компандер!

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

Представляет из себя 3х ступенчатый компрессор, который очень сильно сжимает азот, а на выходе имеется экспандер, где сжатый азот резко расширяется, давление сильно падает, соотвественно падает и температура.

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

Теперь этот холодный азот температурой примерно -162’С из выхода экспандера отправляется в криогенный холодильник, и берёт на себя роль хладагента, охлаждая испарения метана, метан конденсируется и отправляется обратно в грузовой танк, а азот выполнив свою работу теплообмена,согрелся и уже тёпленький примерно 36,6’C идёт обратно на вход первой ступени компрессора. Вот такой замнуктый цикл.

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

Возможно, у вас возникнет вопрос, а где взять столько азота для такой гигантской вундервафли?
Ответ прост- Генератор Азота.
Он генерирует азот из нашего атмосферного воздуха, а в нём его содержится 78% на минуточку, остаётся его лишь отделить, чем N2 генератор и занимается, ну а потом компрессора отправляют азот в хранилище, откуда он и используется N2 компандером.

Как перевозится газ по морю? Технология повторного сжижения газа Познавательно, Технологии, Техника, Судно, Корабль, Море, Газ, Океан, Работа в море, Длиннопост, Пятничный тег моё, Работа, Энергетика (производство энергии), Пятничное

На этом на сегодня всё дорогие друзья.
Надеюсь вам было интересно и имеются вопросы на которые я с радостью отвечу, в комментариях.
Ждите новых постов, слушайте моё музыкальное творчество на Яндекс музыке, если вдруг ещё не знакомы, то советую!
https://music.yandex.ru/artist/19037213
С вами был Гена Инженерский, всего вам хорошего
