Как не надо планировать кросс в аппаратном зале (Серверной).⁠⁠

все патч корды маркируются индивидуально. так что с поиском то же проблем нет.

Да. Липучки. Panduit и гребенка для выравнивая витой пары.

Ну это уже от админов зависит-мы монтажная организация, и точно перетеканием патч кордов не будем заниматься. Только первое подключение.

По первой картинке плакать, по второй хмм... конечно восторгаьтся.

Через неделю запустим-выложу фото с фасадов.

Покажите учебник или стандарт ISO по которому нельзя заводить с боку. Собственно весь монтаж сдается с 25 летней гарантией под руководством вендора. Так же обоснуйте наличие "удава" за потолком в котором будет копится пыль и он не разу не будет задействован. Так же по возможности ссылку на необходимость иметь запас. (Запас делается всякими самоучками не уверенными в себе и неправильным проектированием).

Есть рекомендации и есть возможности. Почему нет? да и людям на объекте легче жить будет.

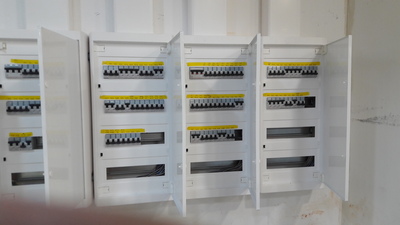

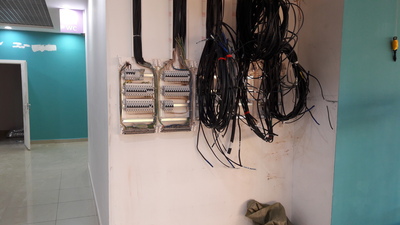

К монтажу приступили 18 октября 2017 года (уже переехало от заказчика 70 человек) в субботу 23 декабря 2017 года. остальные  По бригадам- СКС и вводные кабеля с электрощитами -Бригада 6 человек. Электроосвещение 240 светильников + кабеля 4 человека. Все остальное 2 человека.С небольшим временным усилением (на 5 дней) бригада из 2х человек. Бонусом электрощиты до и после.

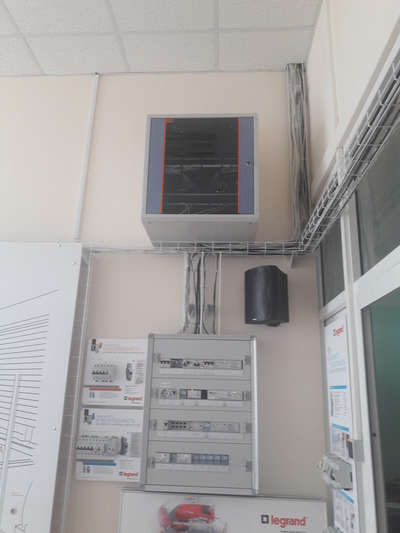

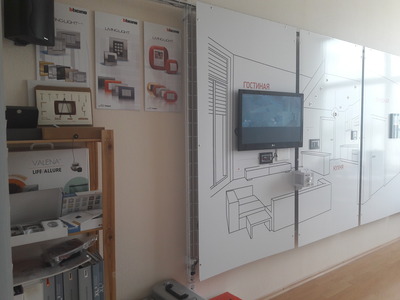

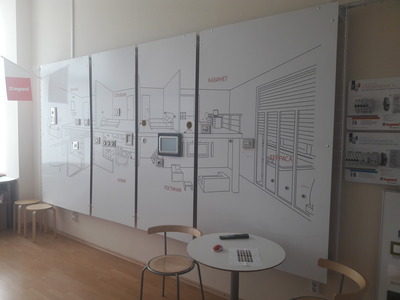

СКС т.е. структурированная кабельная сеть подразумевает и электрику то же. Собсвенно нет у нас узкой специализации. Мало того, мы еще и АСУТП занимаемся и умными домами. Даже шоу-рум под это дело есть)

Расчет простой. На решение данной задачи необходима бригада из 3х человек. "Чистого" времени займет примерно 14 дней. Итого 3х14= 42 смены или 336 человеко часов. У кого какая зарплата в регионе я не знаю, но посчитайте сами + налоги и накладные+прибыль предприятия. НО объект действующий, то соответственно работа в ночное время и выходные дни разбивкой на этапы, что бы утром работало, а это коэфицент на время 1,5-2 плюс ЗП х2 минимум. мат-ов примерно на 70к рублей. Данному заказчику монтировали 2 офиса в Кзани и Москве. Нефтянка. отключение строго после 10 вечера по МСК. и включение не позже 6 утра. в выходные регламент отключения строго по регламенту т.к. работают по сути без выходных.

У заказчика? Там разные должности бывают. Один раз в филиале банка сам директор филиала патчи кроссировал) т.к. на филиал доп. должности вакансии не предусматривалось))). А у нас по трудовой электромонтер.

Россия.

Я то же долгое время работал на кроссе по телефонии, сейчас все объекты монтируемые нами работают по IP телефонии. А с прошлого года перешли и на СКУД по Ethernet и домофония. (Объекты делаем под ключ по всем комуникациям. В данном случае СКС, Электроснабжение, Электроосвещение, СКУД+турникеты, Видеонаблюдение+домофония.) Пожарная сигнализация уже была.

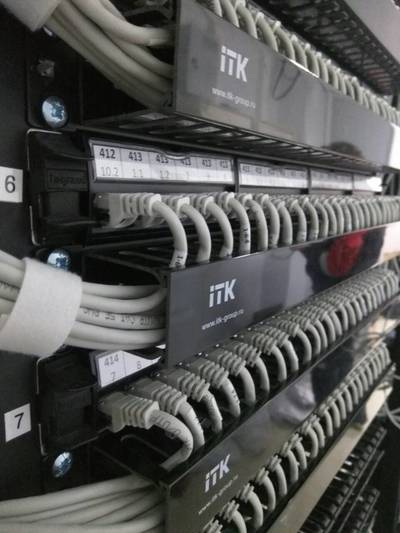

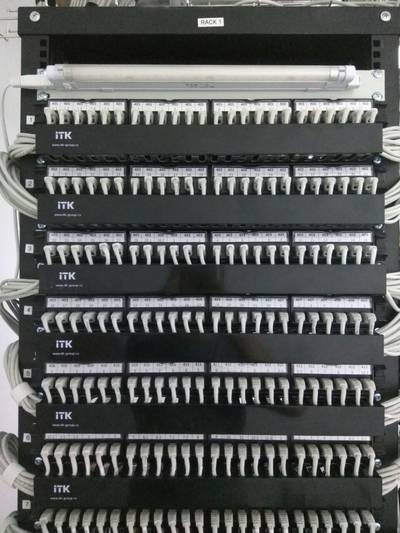

Извиняюсь. Забыл готовый выложить. Тестирование завершено, документация сдана-ждем от производителя гарантийный сертификат на 25 лет. на второй фотке видно, что все патч корды отмаркированы (Принтер на фото прилагается LS8E-KIT) откуда и куда "идут". Всем спасибо за внимание!

Процесс идет. Правда некоторые офигивают уже. Бывает)))

Используем FLUKE.На монтаже вот такой набор-fluke networks microscanner2 ms2-kit.

А вендор для тестирования на категорийность после монтажа предоставляет Fluke Networks DSX-5000.

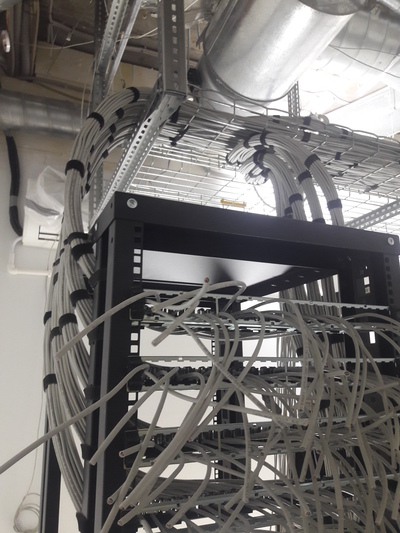

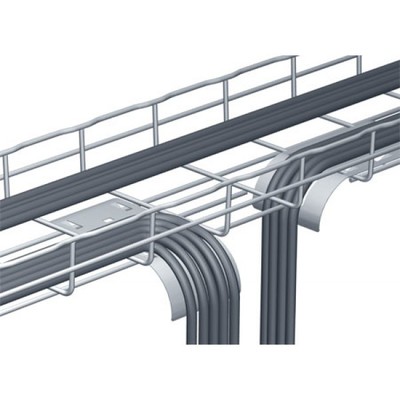

Собственно необходимости не возникло-применять надо систематизировано т.е. под все опуски, а такое в данном случае не возможно. Да и кабель хороший-сам радиус держит. Другое дело силовой медный кабель-для него надо- т.к. собственной массой давит.

Лоток для оптики имеет все допустимые скругления как на горизонтальных поворотах, так и на выходе из лотка. Т.е. волокно на слом мутнеть не будет. Ну и цвет.

Завод не скажу. Для каждого типа кабеля свое усилие и радиус. Иногда радиус изгиба пишется на самом кабеле (например стандарт для уличной оптики (опять же не для всей) примерно 20 диаметров самого кабеля).

Не могу сказать.)))

На фото по ссылке все очень плохо, если это (желтый кабель) оптика, то монтаж делали дилетанты. У нас один оборонный завод весь так сделан(((  Нейлоновыми хомутами нужно уметь работать, а лучше иметь инструмент для регулирования усилия стягивания. да и радиус изгиба на кабеле никто не отменял. Для оптики лучше использовать специальный лоток. На фото желтым.

И часто двигали?)) с 2000 года СКС занимаюсь-ни разу такой возможности не предоставилось.

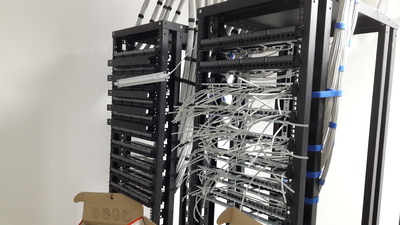

для понимания-весь монтаж в серверной 2 человека (больше ставить - по головам ходить) сделан за 4 дня. Хотелось бы и лучше, но времени катастрофически не хватает. Для примера разница между фото 1 день.

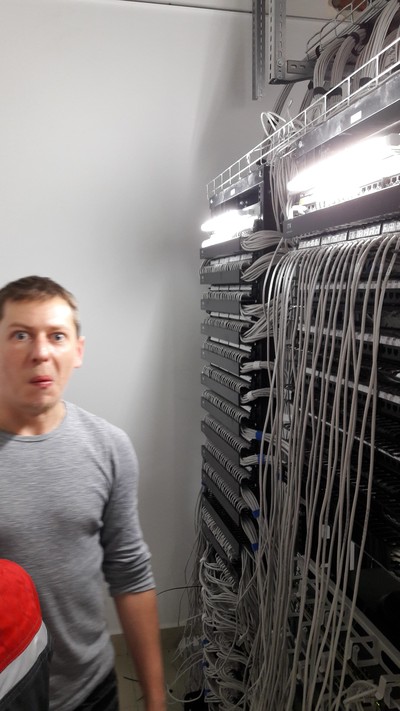

Собственно, вот состояние кросса чуть позже. Благодаря новым патч панелям (модульные) срок расшивки сокращается.

Да.

Давайте мягкое с твердым путать не будем. 5 клиентов-17. это либо ТЦ-БЦ. Либо операторы. Уровень для сравнения не тот. И да в 2009 году пришлось поучаствовать в построении абонентской сети для одно из операторов. Хорошо что только оптику по домам монтировали и сваривали. Не благодарная работа с бабками общаться.
