Как делают лабораторные лиофилизаторы в России
Дисклеймер: на некоторых видео присутствует ужасный звук из цеха - включая музычку, что любят работники. Так что вот, я предупредил :)
Давненько не писал про новые образцы техники, что освоило наше производство. Этим постом начну новую серию про новинки отечественной промышленности в области сублиматоров/лиофилизаторов.
Создавая этот прибор мы, надо признать, подглядывали очень пристально, что там делают буржуины, и скомпилировали все то, что они там навыдумывали в этом вот приборе, фоточки которого будут ниже.
Поэтому это не "аналоговнет", а совсем даже наоборот, аналогиесть. Но теперь это вот наше, российское и не хуже, впрочем, об этом будут судить покупатели этого оборудования, но первые отзывы обнадёживающие :) Ну, погнали.
Для того чтобы сделать лабораторный лиофилизатор, важно уделить внимание обработке внутренних поверхностей камеры, и техническим параметрам. Поэтому полку шлифуют вот так вот, например, и это ещё не финишная шлифовка:
Полка имеет внутри каналы для протока жидкости, по сути это три листа сваренных таким бутербродиком, причем средний лист в форме лабиринта, в котором и течет охлаждающая / нагревающая жидкость. Температура той самой жидкости может быть от -60 до +80 градусов Цельсия.
Потом мы собираем корпус и суем туда полки. А полки должны двигаться ещё, вверх и вниз посредством такой незатейливой крутилки. Это нужно, чтобы закрыть пробочки в пузырьках, в которых будет находиться лиофилизируемый продукт. При этом линейное движение вводится в вакуум посредством хитрого такого уплотнения.

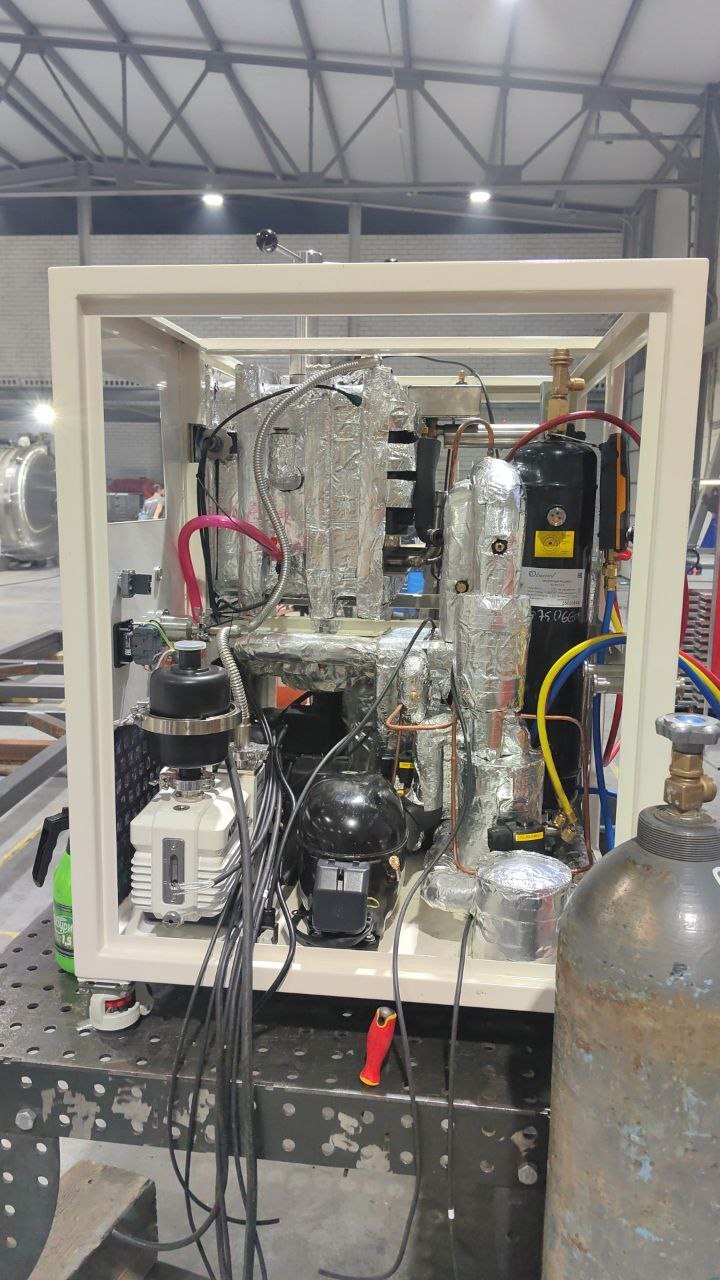

Потом надо установить всякое оборудование, нужное, впихнуть невпихуемое, ведь это пока тоько прототип, и кое-где нет ещё крепления.
Ну и вот, вуаля! Все готово! На десублиматора -85, в камере 0.4 Паскаля, полки греются с точностью до 0.5 градусов, плохо разве? Хорошо!

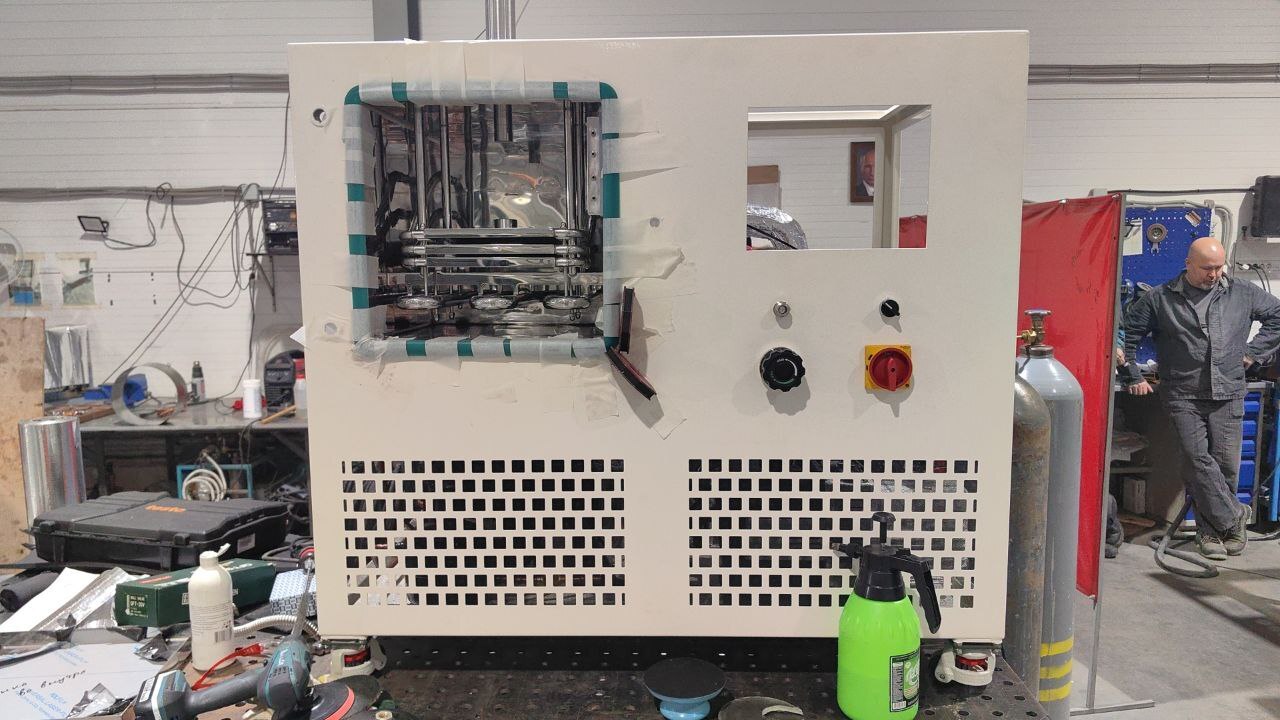

Осталось подключить все провода. Закрыть панелями и повесить дверцу. И готово.

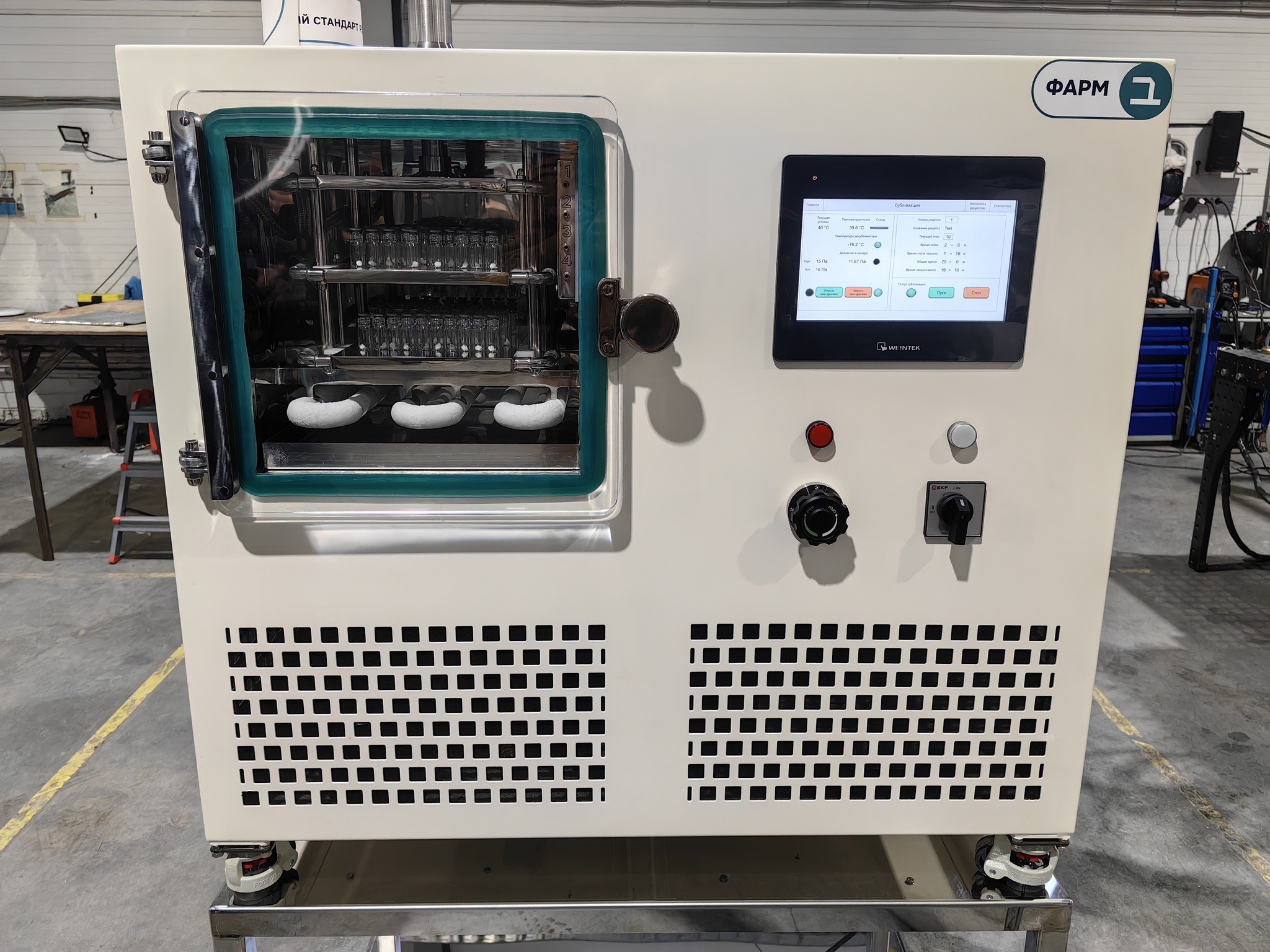

А вот и все уже в сборе! Такая вот любопытная машина получилась.
А еще мы начали делать новый фармацевтический серийный сублиматор пилотного класса. Скоро будет про него репортаж, а также покажу репортаж про здоровенные сублиматоры для пищевой промышленности.
