Изготовление шестерни

Здравствуйте, у меня в автомобиле сломалась шестерня одометра, она довольно специфичная и такую сложно найти (мне пока не удалось). Пытался заказать на али пачку шестеренок, но такой там не оказалось.
Внешний диаметр 10,6 мм, количество зубов 25. Толщина 1,5 мм, центральное отверстие 2-2,5 мм (стандартное вроде). На фото коричневая справа
Есть тут люди, которые в состоянии изготовить такую шестеренку, было бы круто если из металла, но это не принципиально. Желательно за разумную цену и в Питере.

Изготовление шестерни
0
DELETED
Автор поста оценил этот комментарий

Этих параметров самих по себе мало, модуль мог и сам посчитать, конечно, но всегда важно знать с чем именно образуется зацепление. Тут я предположил, что характеристики колеса и шестерни одинаковы, а размеров проставил даже не половину, так, чтобы сравнил, что расчётные с реальными. Как говорится: Без ТЗ - результат ХЗ.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

я в смысле в какой программе?

показать ответы
0
DELETED
Автор поста оценил этот комментарий

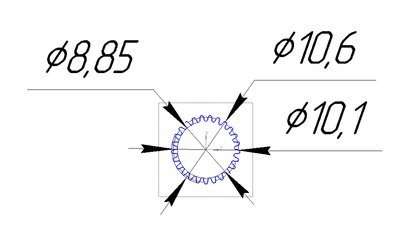

Накидал по быстрому.

Ссылка на модель для 3d принтера: https://1drv.ms/u/s!AqlRh7q04fgAjLBYntq9j4th6J-zgg

Ширину ты не сказал, поэтому сделал 2 мм, центрального отверстия ты так же не назвал - сам сделаешь

Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

О, прикольно, спасибо) Ток собственно в посте я эти параметры писал.
А на чем вы ее накидали по быстрому?

показать ответы
1
DELETED
Автор поста оценил этот комментарий

Модуль, ширину, колесо с которым шестерня в зацеплении, диаметр вершин колеса и шестерни. Можно и наобум сделать, но хули толку.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

как все сложно, она мелкая, я точно не скажу один фиг)...

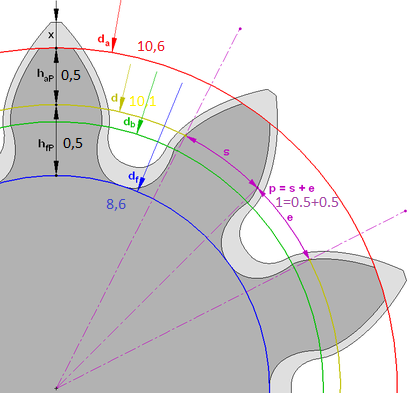

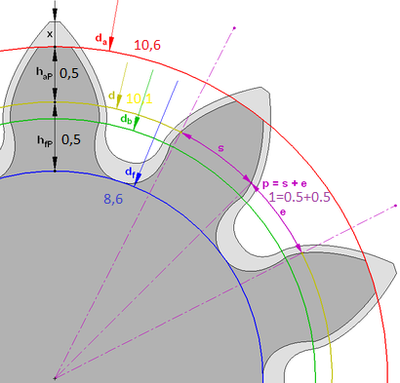

Могу на примере картинки из википедии

Da = 10.6 мм

Df = 8.6 мм

D = 10.1 мм

Hap|Hfp =0.5

P=s+e - 1=0.5+0.5

Модуль получается тогда 10.1/25=0.404 или типа того, правда если 1 делить на Pi там 0.32 получается... не могу точно измерить, да это по идеи и не требуется. Зацепляется она с обычной шестеренкой типа как в радио модельках на моторах идет...

Иллюстрация к комментарию
показать ответы
0
Автор поста оценил этот комментарий

кидай эскиз

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

а в каком виде... шестерня по диаметру 10,6 мм от края зуба до зуба, 25 зубов... что еще надо знать)
