Iphone 6s. Короткое замыкание контроллера WiFi
Принесли Iphone 6s с симптомами: не включается, не заряжается. Со слов хозяина, внезапно выключился. Телефону год, не восстановленный, ЗУ и кабель - оригинальные из комплекта. Автомобильной зарядкой не пользуется. Вспомнил, что в тот день работал во дворе сварочным аппаратом... Ну что ж, приступаем к диагностике:
Имеем "потребос" около 600mA, следовательно что-то должно прилично греться. Вынимаем плату из корпуса и ищем виновника утечки.
По результатам диагностики выносим приговор контроллеру WiFi. Согласовываем стоимость ремонта с клиентом и приступаем к ремонту. Начиная с Iphone 6s при замене контроллера WiFi необходимо вносить изменения в конфигурацию нанда. Следовательно снимаем и WiFi и нанд.

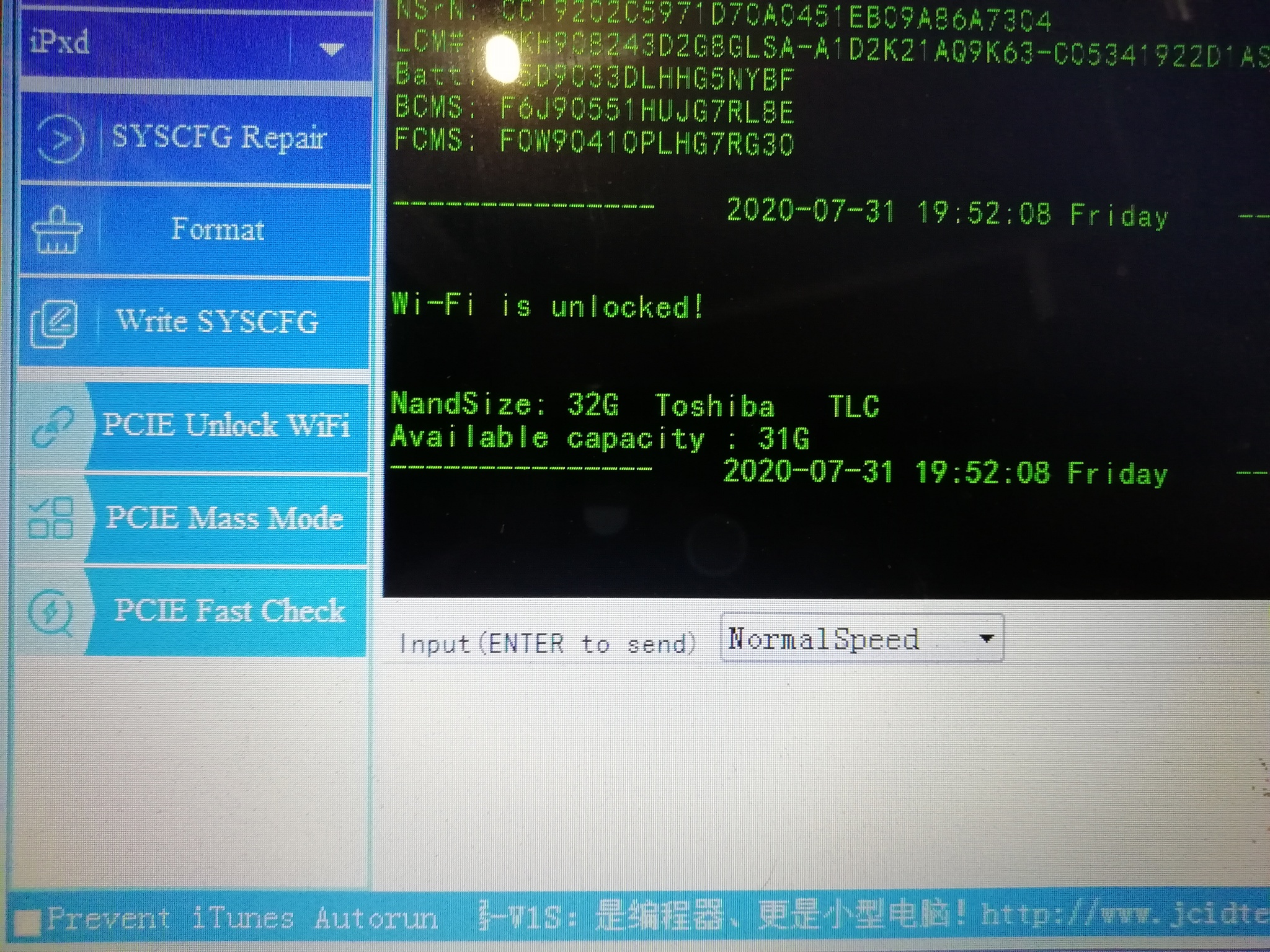

Отвязываем WiFi на программаторе

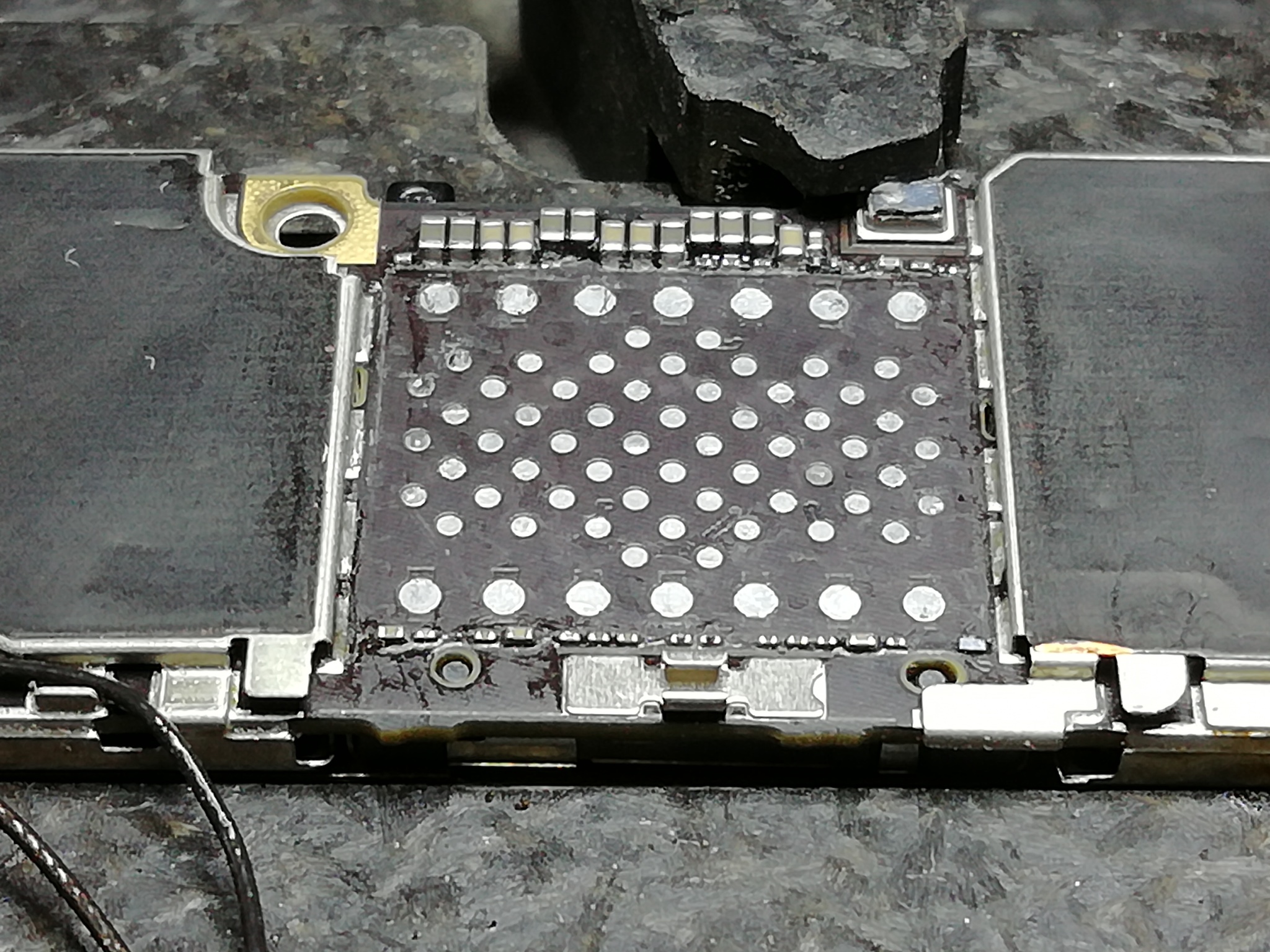

Чистим плату от компаунда и старого припоя.
Берем исправный контроллер WiFi с донорской платы и устанавливаем все на свои места.
Запуск и проверка работоспособности.
Проверяем работу сети, GPS, обеих камер, тач айди, полностью заряжаем акб и оставляем телефон включенным на ночь для оценки потребления в режиме сна. Результат приемлемый - 9% за ночь. Аппарат выдан клиенту.
Контакты в соцсетях: https://vk.com/mobile_01_remont
