Gigabyte rtx 3080 ti сгорела совсем?⁠⁠

Привет, читателю, на ремонт пришла очередная карта от гигабайт с типичным описанием неисправности - "играл в игры, радовался жизни, а она решила сгореть, причем с запахом жареного". Представили что-то подобное:

Но нет, у гигабайтов есть предохранители и были все предпосылки легкого рядового ремонта, к сожалению, не все так просто :(

Сразу же вскрываем и видим такую картину:

Внимательный читатель уже заметил какую-то проблему.

Именно так выглядят "рефабы" гигабайта. Карты, которые восстановил сам завод. Тонна термопасты, отсутствующая прокладка на видеопамяти (память работала при температуре 110° все время). Карта, при этом, была куплена как полностью новая в магазине и имела заводскую пломбу.

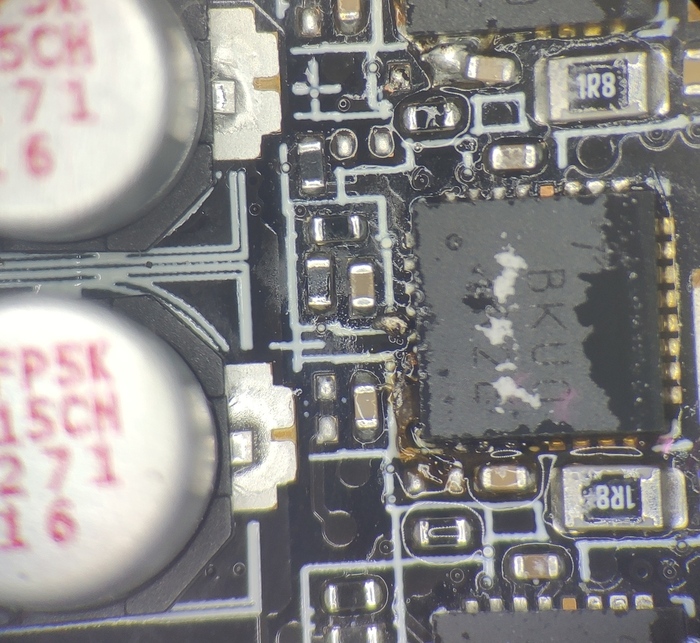

Ну и главная проблема:

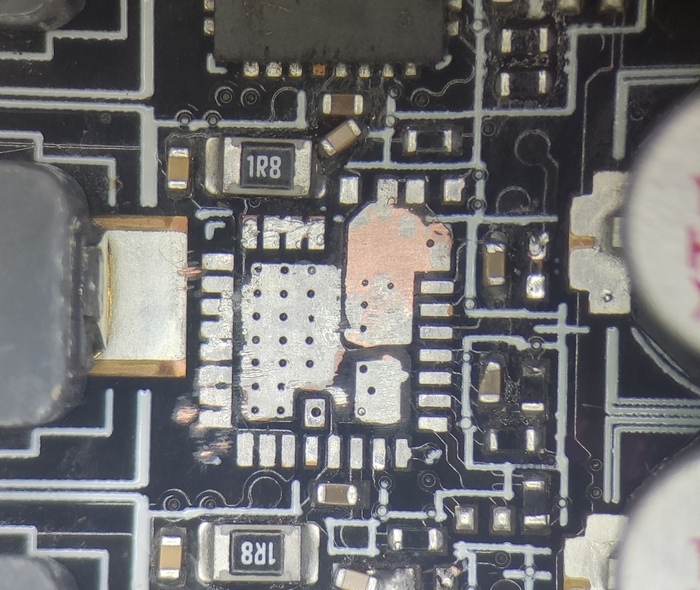

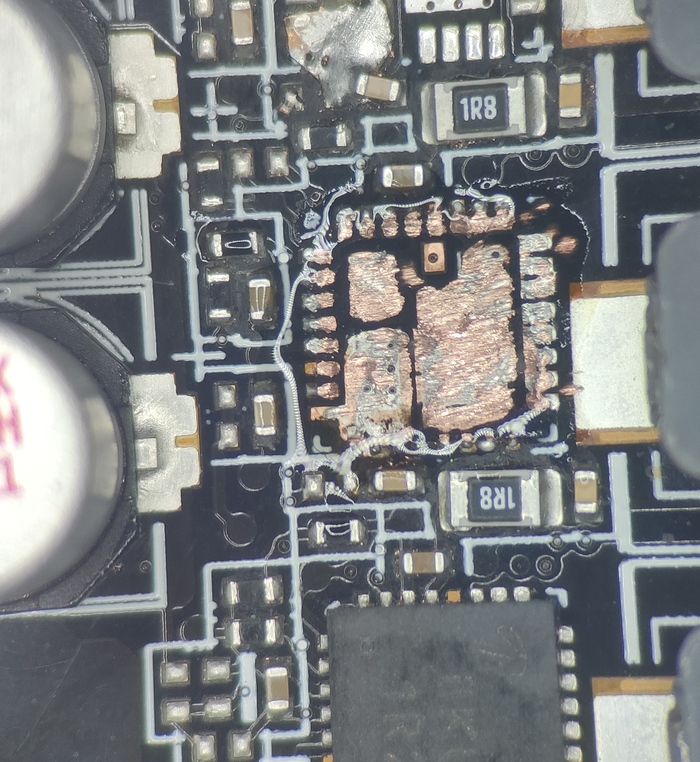

На карте паялись две фазы питания. Одна из них, собственно, сейчас в КЗ и прикипела к плате. Согласовываем с клиентом стоимость ремонта и объясняем, что можем сделать:

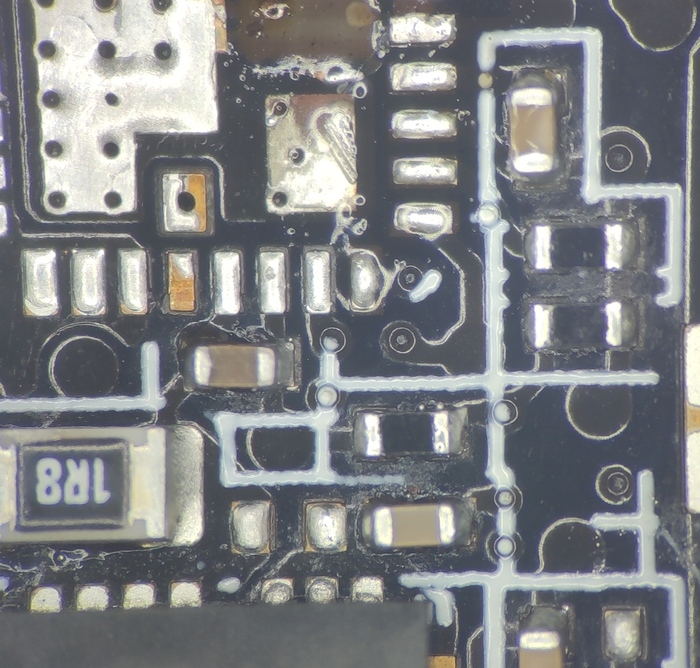

А вариантов не так много. Похоже, что "ремонтную" фазу никто и не проверял. Полигона под ней банально нет и она не работала все это время. Из-за этого создаётся неравномерная нагрузка на следующую фазу которая как бы "работает за двоих".

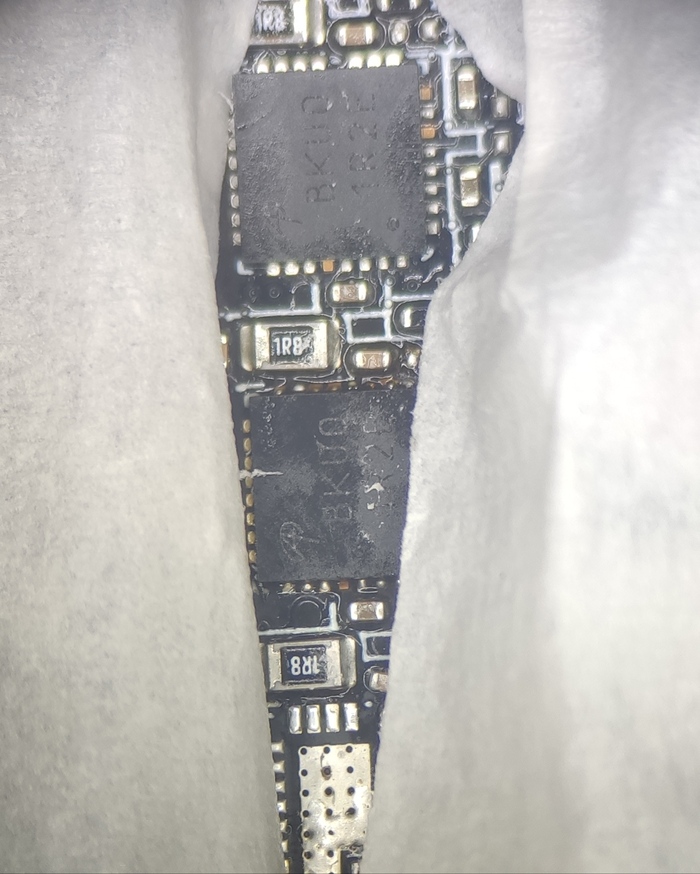

Начинаем пилить следующую фазу, предварительно окутав пациента:

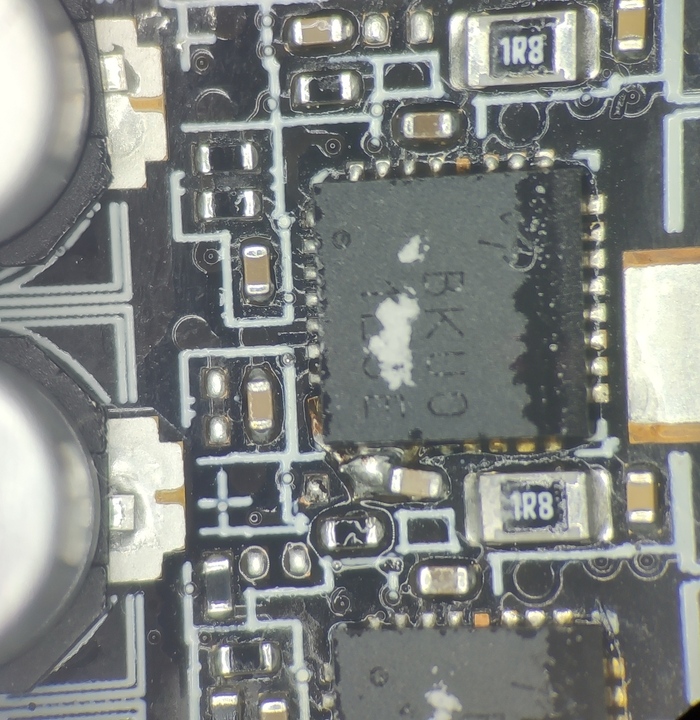

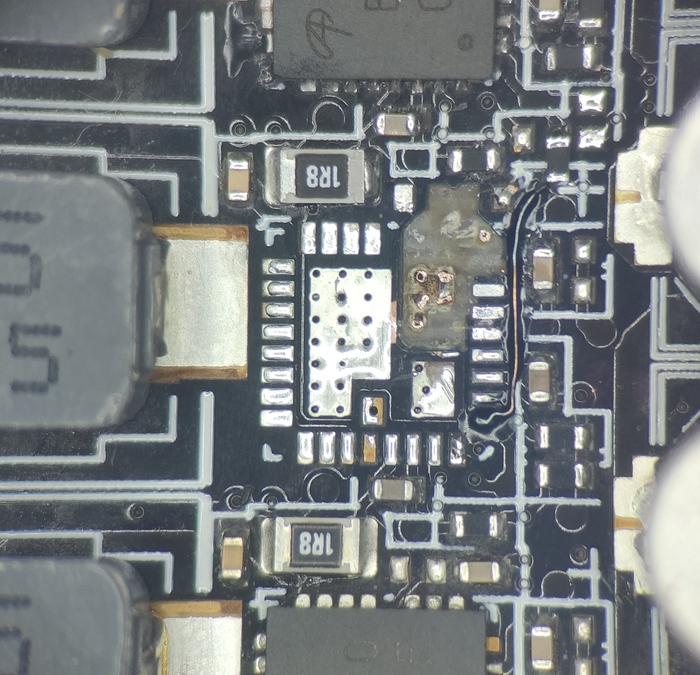

Достаточно сильно повезло. Этот дрмос будет жить. Но вот нижний, к сожалению, уже все. А это значит, что нужно научить работать шим-контроллер с меньшим количеством фаз.

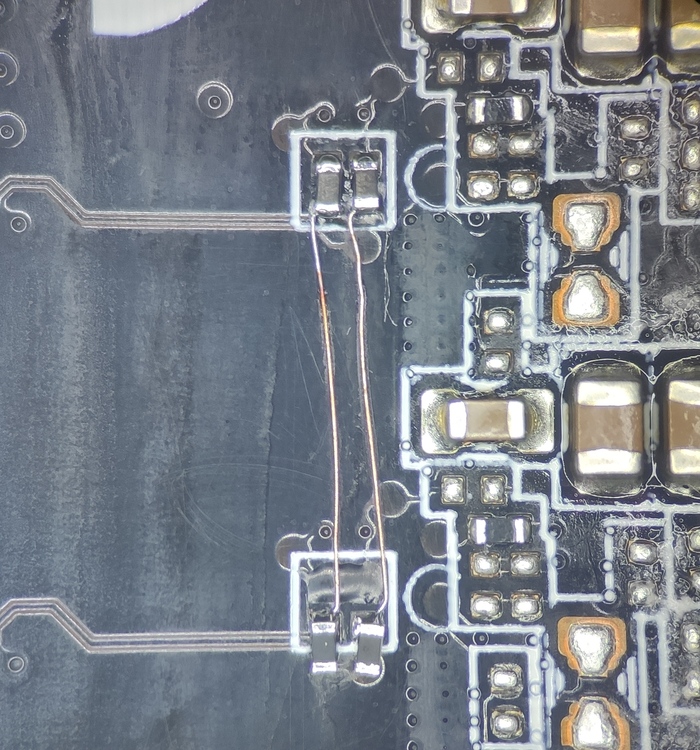

Переносим сигнал pwm и делаем остальные необходимые для шимки действия, по отключению фазы.

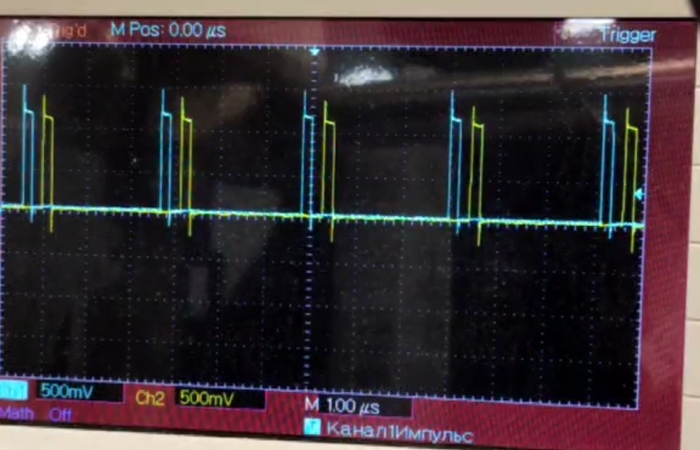

И, наконец-то, получаем долгожданный результат :

Все фазы работают корректно и карта готова к дальнейшей работе.

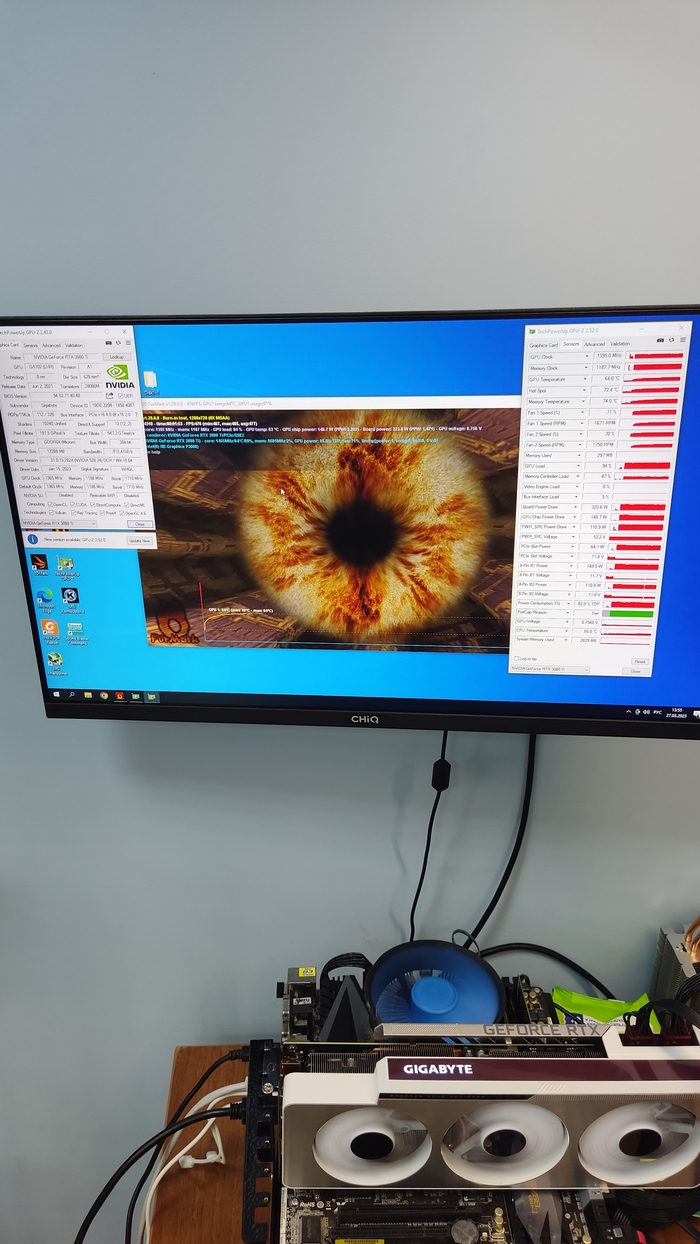

Меняем все предохранители и термопрокладки на хорошие, после чего собираем карту и наконец-то её тестируем :)

Всего 78° по памяти и 65 по чипу. Прекрасные результаты, карта и дальше может радовать своего хозяина :)

Стоимость ремонта с учетом всех расходников и гарантии в 3 месяца составила 12 тысяч.

Связаться со мной можно в тг - @Bisenen или задать любой вопрос, связанный с десктопным железом в моей группе тг.
