E-Learning. Часть 11. Анализ схемы запуска ESP8285

Доброго всем времени суток, продолжаю серию постов про образовательную робототехнику. Здесь я описываю результаты и просто ход выполнения своей научной работы.


Кратко: разрабатываю специальную робо-накидку на одежду, которая сможет оцифровывать часть двигательных навыков мастеров своего дела и передавать это тем, кто только учится.


О чем этот пост: о том как я делаю еще более компактную схему для ESP8285 (которая и так меньше ESP8266, за счет внутренней памяти). Сразу напишу, что конечный итог еще не готов. Это предварительная работа.


Пришли вот такие модули:

ESP-m2 ESP8285 (это картинка из магазина, однако мне пришли m1 и у моих был дополнительно выведен GPIO16, в магазине на обратной стороне на картинке его нет). Размеры 20х12.3мм (мне надо в идеале до 10х10мм).

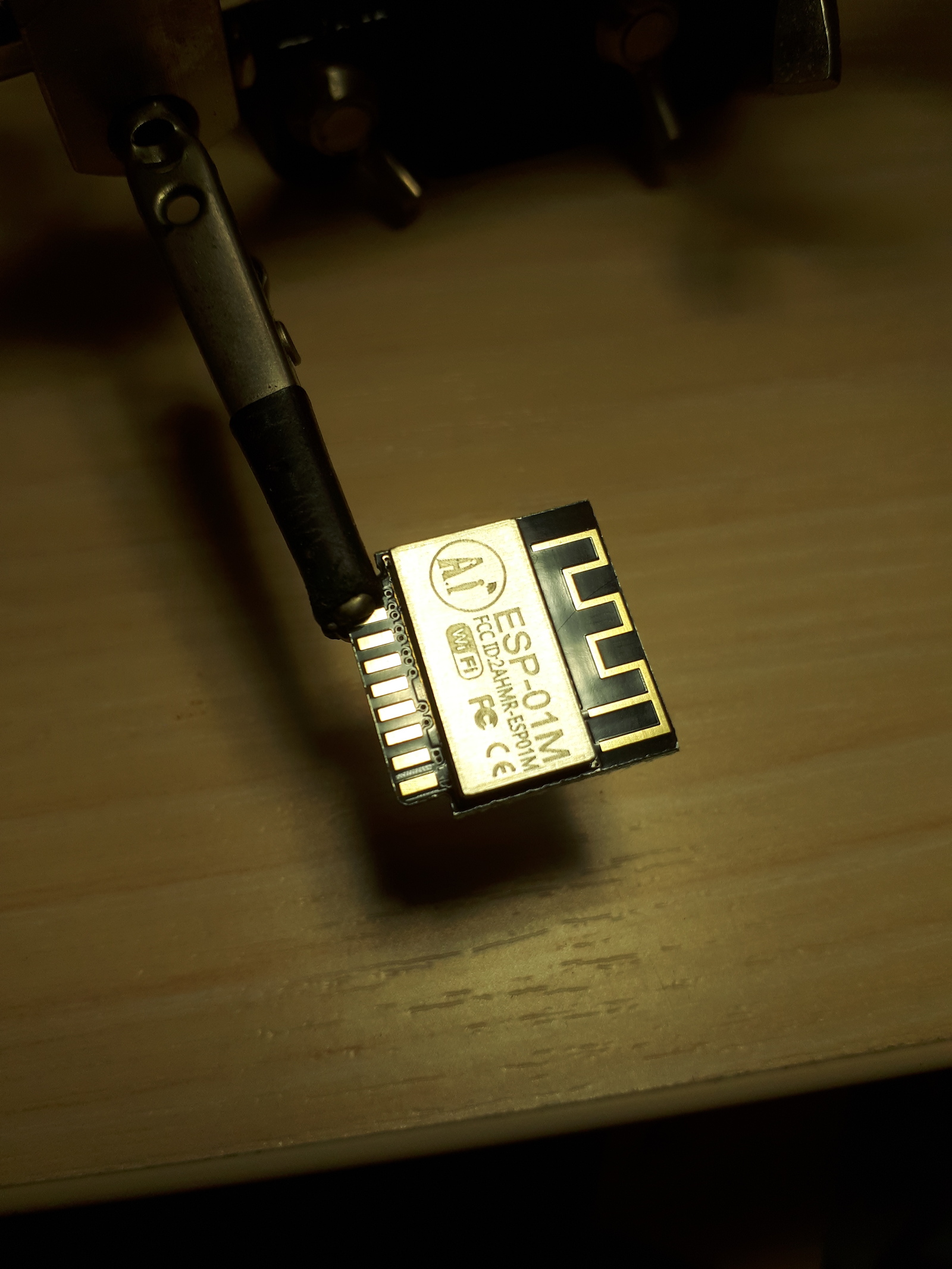

И такие (Esp-01m, размеры 18х18мм):

Отдельно чипы заказывать на них не имеет смысла для разработки своих плат, потому как он весь в сборе стоит дешевле, чем чипы отдельно (которые снимаются за пару секунд термофеном).


Так же нашел парочку интересных схем на гитхабе:

1. https://github.com/mengguang/ESP8285_Dev_Board

2. https://github.com/markusb/ESP-Hardware

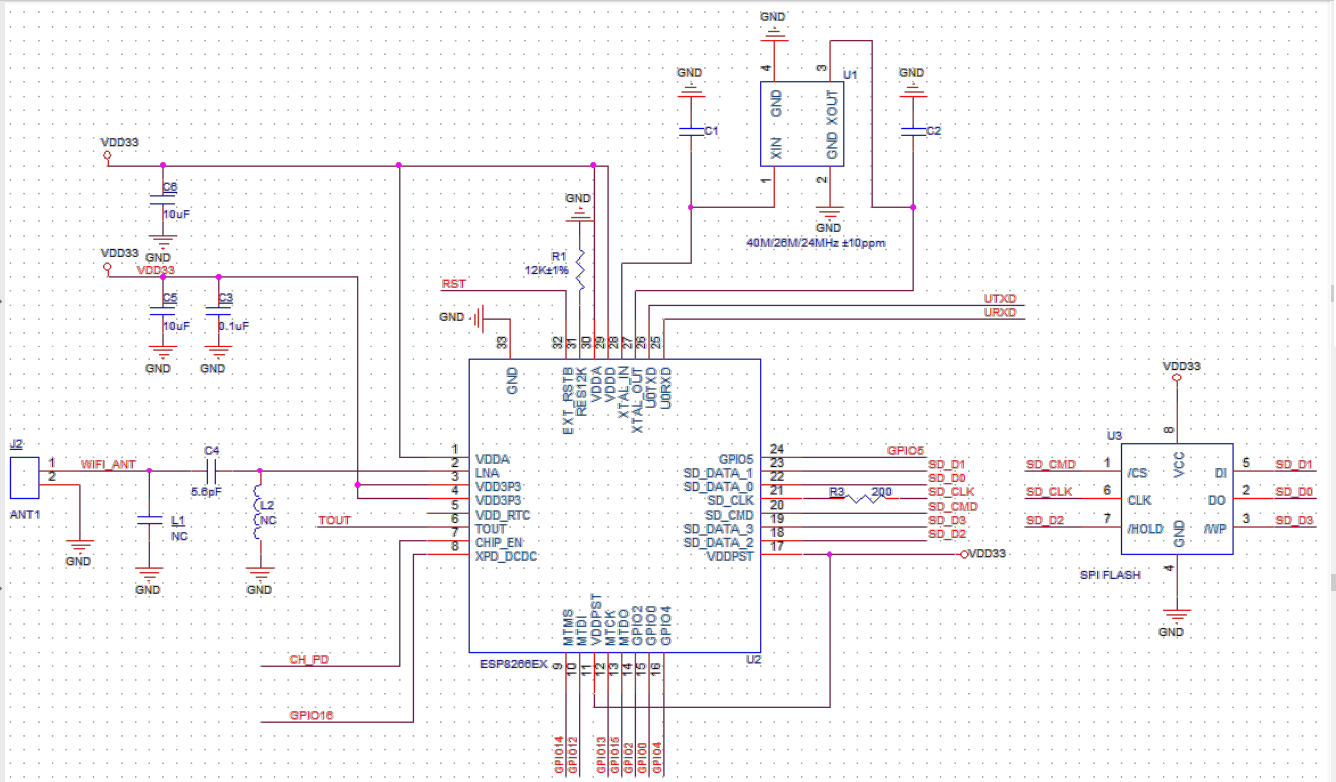

Так же стоит отметить, что ESP8266 и ESP8285 имеют как одинаковые размеры, так и абсолютно совпадающие выводы. Почему это важно? Потому что в документации на ESP8285 нет общей схемы работы устройства, а у ESP8266 есть.

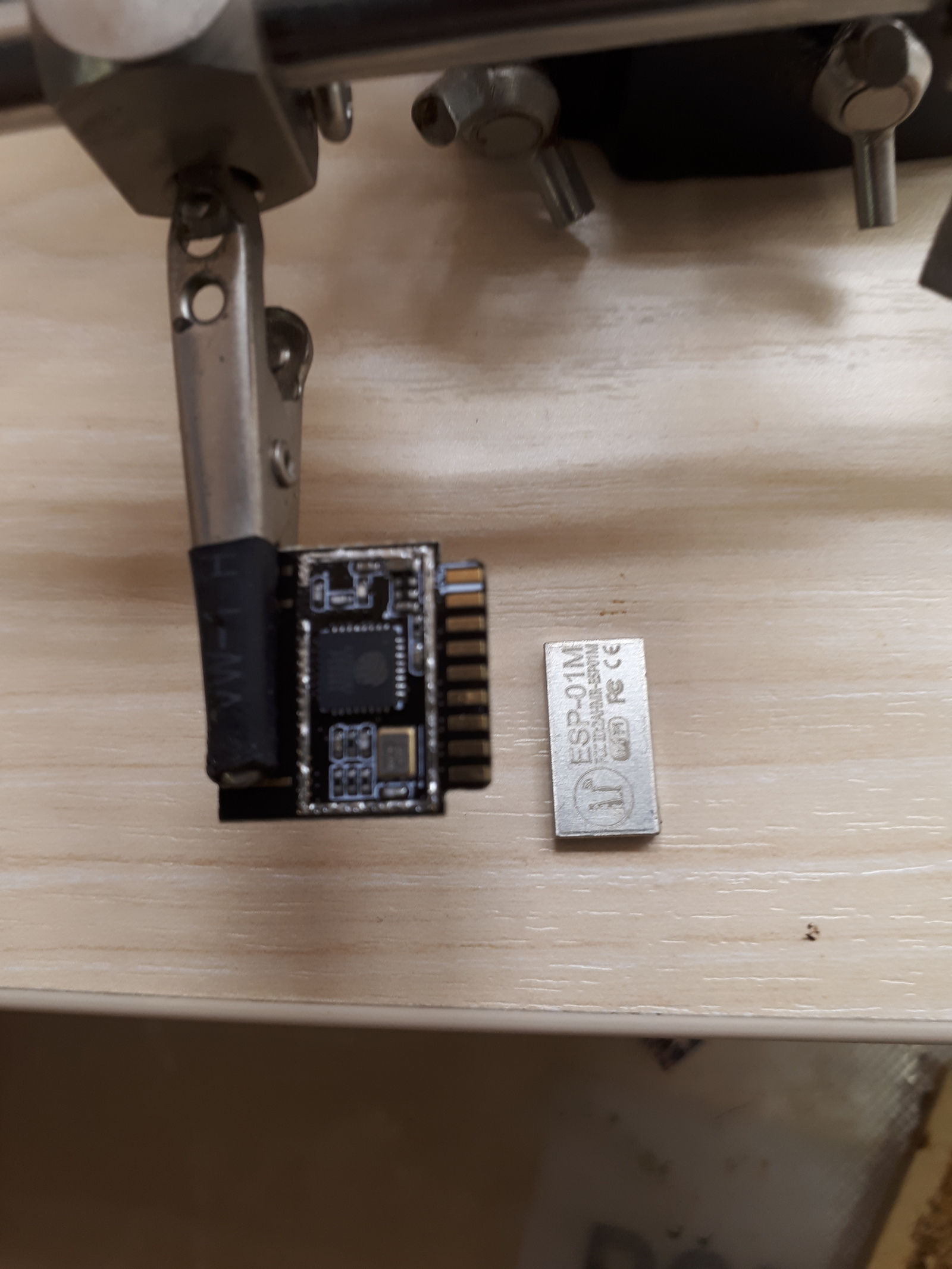

Если откусить антенну (переставив свою) и покромсать плату ровно по металлической защите (предварительно сняв её), то можно добиться 10х13мм. А нужный BMX055 можно сзади прикрепить как насадку на эту урезанную плату.


Даташит это хорошо, схемы на гитхабе это хорошо, а что обстоит что реально до нас доходит от китайцев?

Предлагаю подсмотреть.

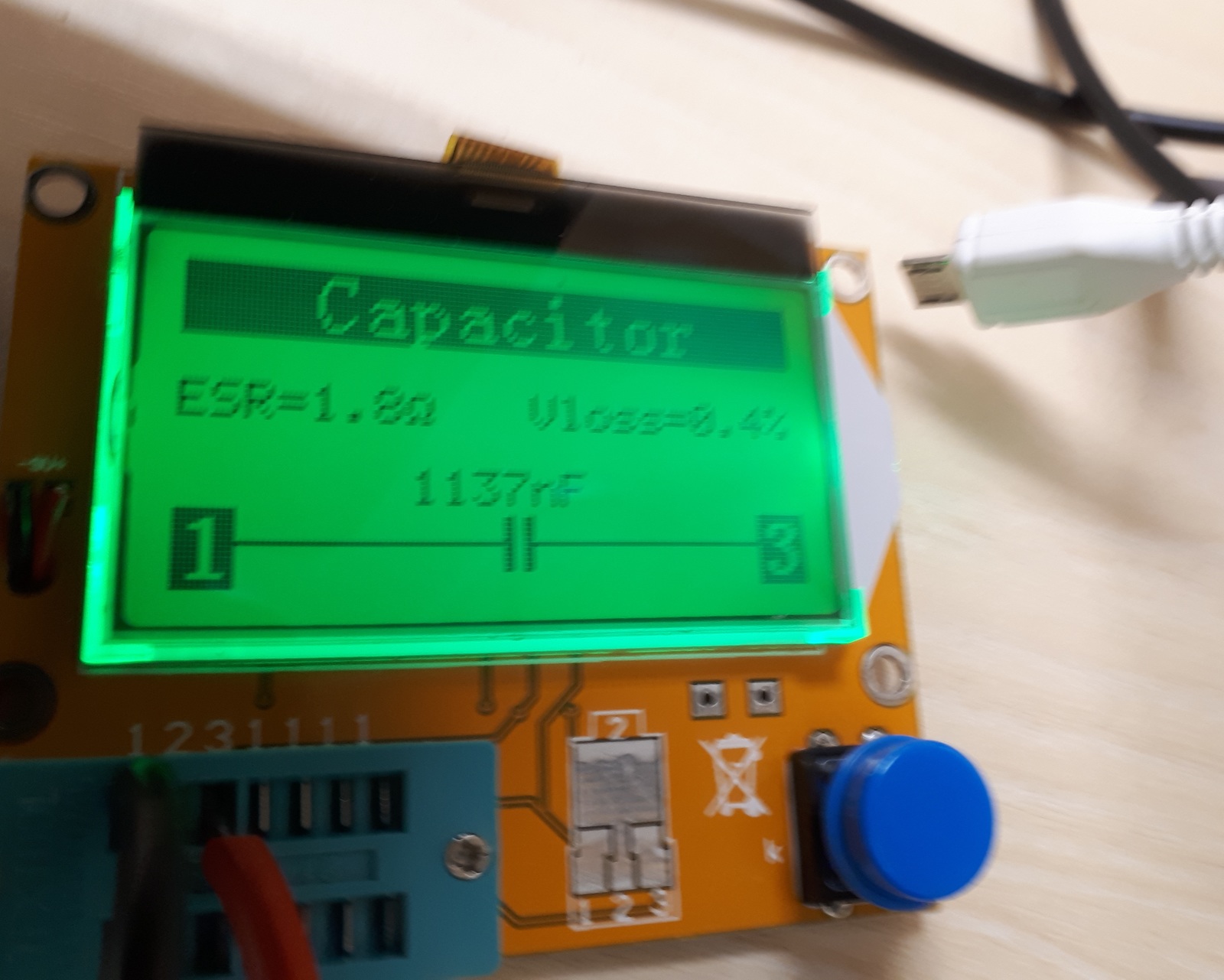

Мерил китайским ESR метром. Точность соответствующая.

Прозвонил еще все контакты на разоруженной плате (до снятия лака гравером).

В итоге получилось что-то вроде этого

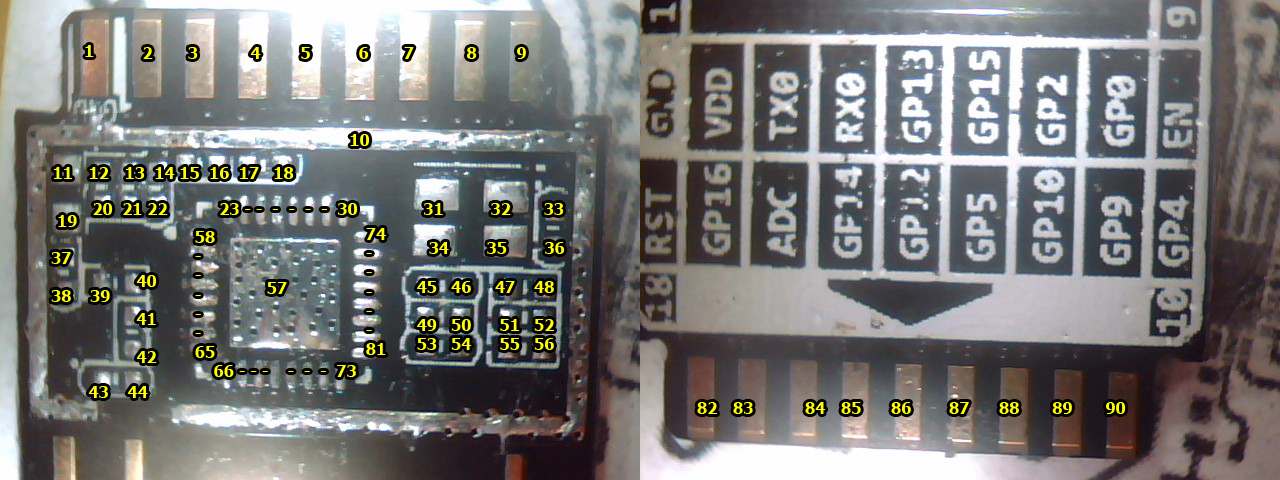

Зеленым - есть контакт, красным - нет, синим - сам контакт с собой всегда имеет связь. https://yadi.sk/d/RhJzb5jT3S3Gd7

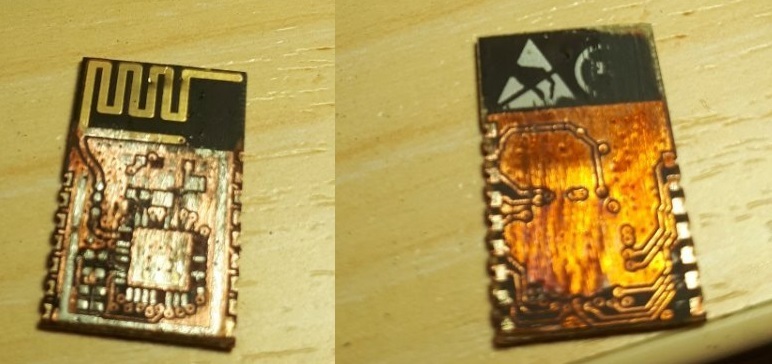

Так же решил гравером снять защиту со второго модуля, чтобы подсмотреть как в действительности китайцы все разводят. (примерно соответствует действительности).

Сейчас буду делать свою плату-насадку на последнюю плату с BMX055.
