Что будет если дернуть стоп-кран?
Какой-то муда... дернул стоп кран, потому что его друг не успевал на поезд. Что же произошло на самом деле?
Какие то непонятные штуки. На самом деле это части пневматического тормаза поезда.

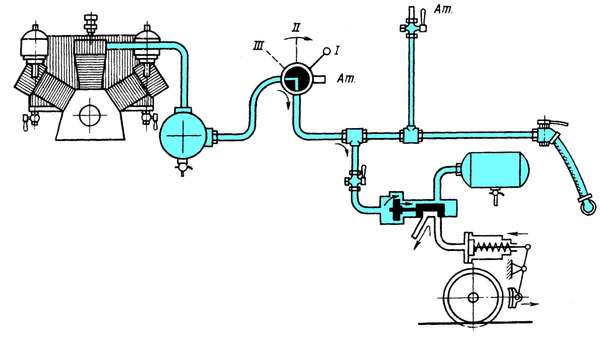

Давайте рассмотим на схеме:
Компрессор который нагнетает воздух идет к машинисту, который с помощью своего крана может управлять тормозами выпуская воздух в атмосферу.
Дальше через весь состав воздух идет через все вагоны, в каждом из которых есть запасный резервуар (баллон). Он заполняется через воздухораспределитель (штука с черной штукой внутри). Через него же тормозной цилиндр (штука с зигзагом) соединен с атмосферой, и пока на поршень в тормозном цилиндре не давит воздух, колодки не прижимаются к колесам. И конечно же в каждом вагоне есть стоп-кран (отвод вверх), который как и кран машиниста может выпустить воздух в атмосферу.
Например кто-то опускает стоп кран или машинист тормозит своим краном.

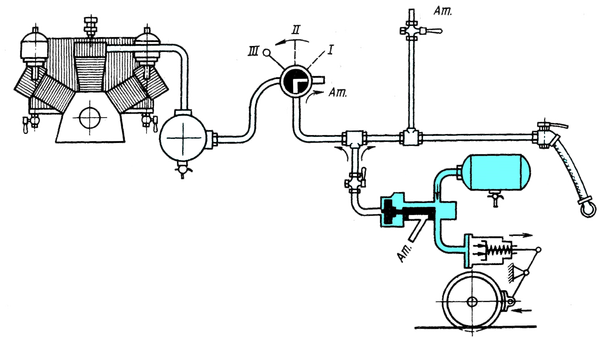

Воздух начинает выходить в атмосферу, при этом во всех воздухораспределителях падает давление с левой стороны, воздух из запасных резервуаров давит на поршень и сдвигает золотник. Теперь на тормозные цилиндры давит воздух под давлением, и колодки прижимаются к колесам. Происходит торможение.
Получается, что любое падение давления в такой системе автоматически тормозит весь состав. Если же после срыва стоп-крана его не поднять наверх, то заполнить систему воздухом будет невозможно. Все что будет нагнетать компрессор, будет уходить в атмосферу. Поезд будет стоять до тех пор, пока стоп кран не поднимут вверх, и через компрессор в магистрале не будет достигнуто рабочее давление. Кстати, если по какой-то причине отсоединяется состав, рукав через который идет воздух между вагонами расцепляется, давление также падает и поезд останавливается.
Если хотите посмотреть ролик на эту тему https://www.youtube.com/watch?v=7ei_QCI0Z3s
Всем спасибо. Всем пока!
