Будни электротехнической лаборатории ч.1

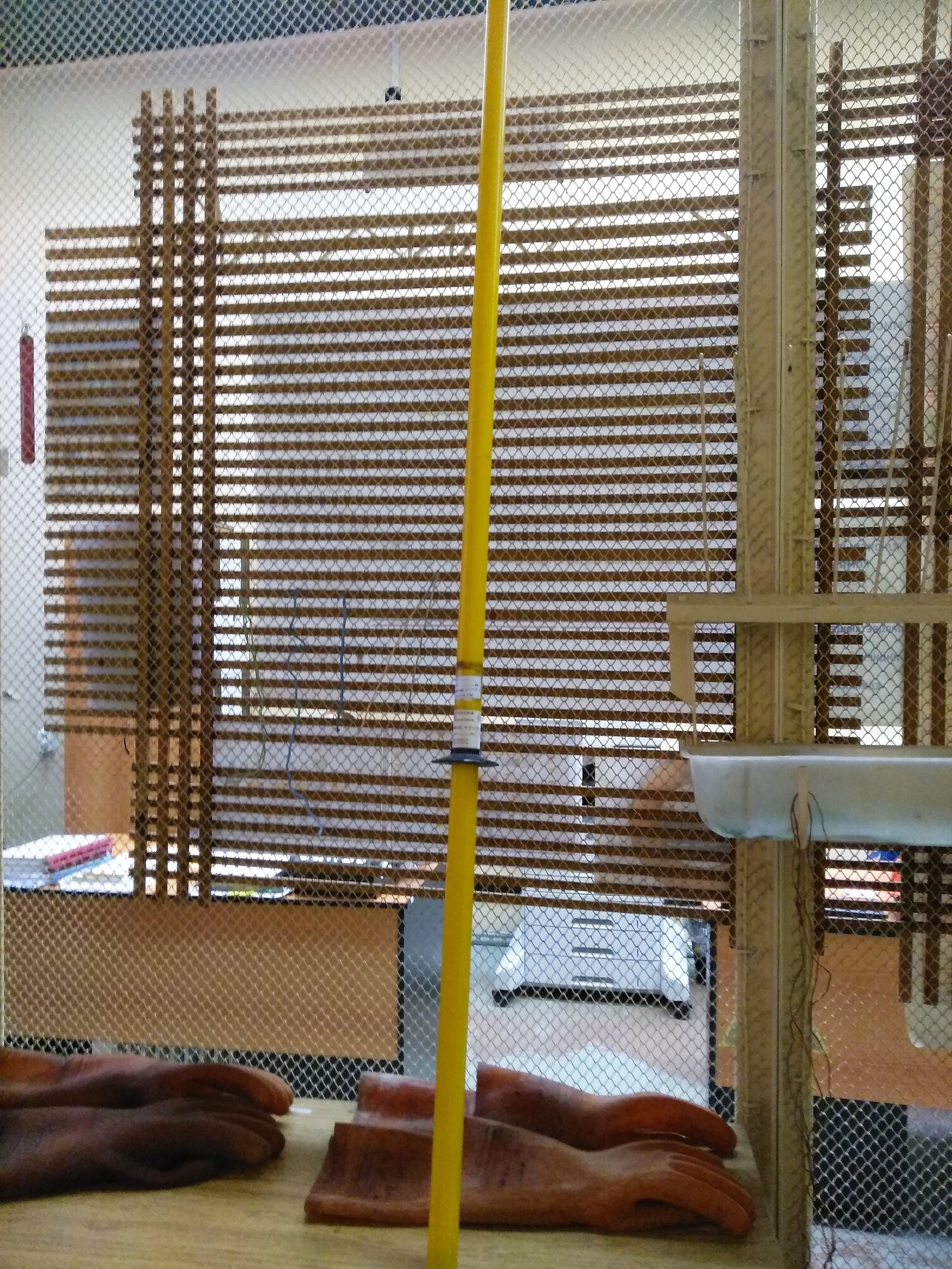

Всем привет! В последнее время много читал на Пикабу чем люди занимаются в свои трудовые_будни. Захотелось также поделится с любимым сообществом деятельностью электротехнической лаборатории на предприятии, в которой я работаю инженером. Итак сегодня мы будем проводить испытания изолирующей штанги переносного заземления. Приносят нам такую штуку:

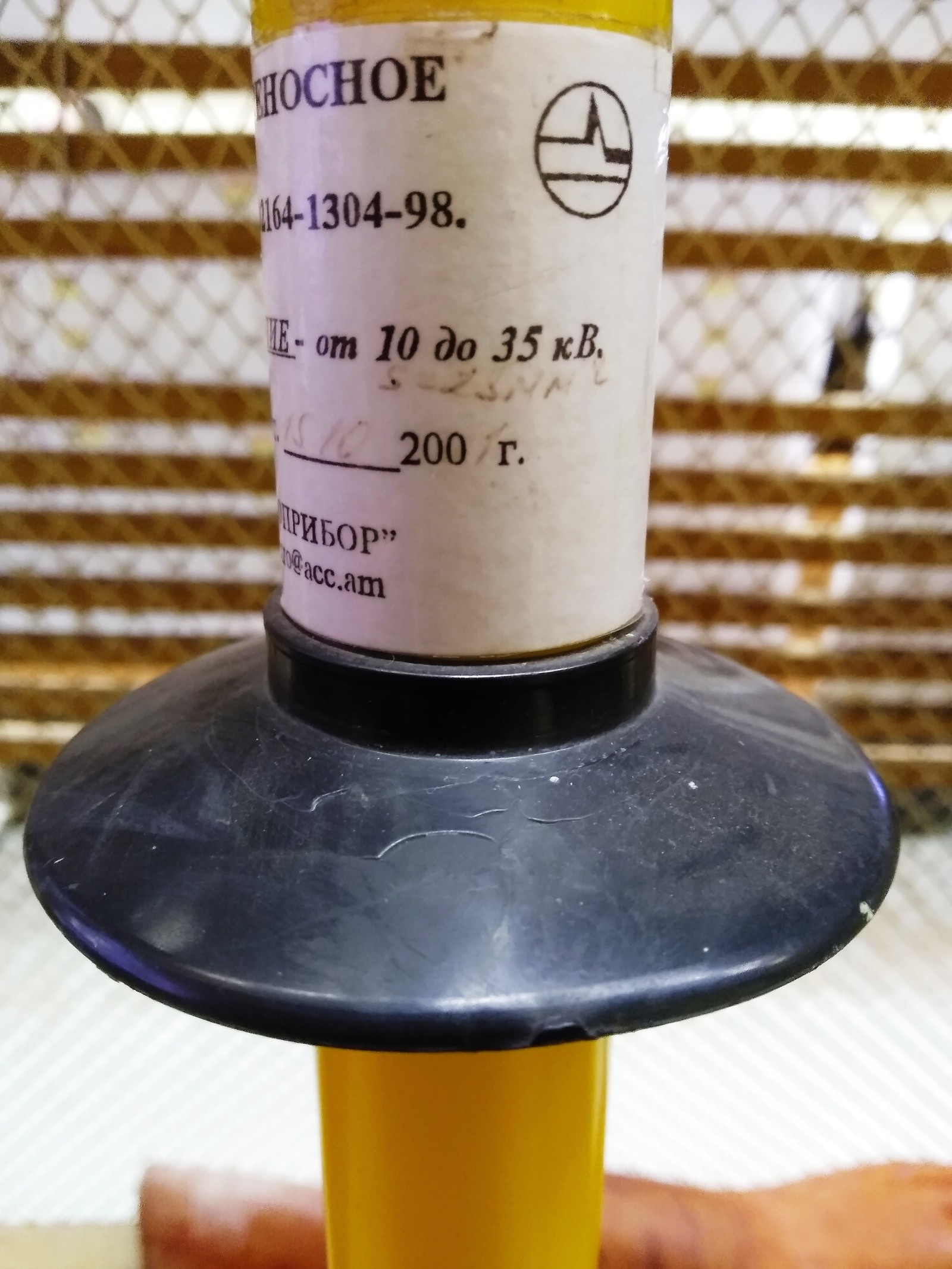

на ней нас в первую очередь интересует информация с бирки, смотрим поближе

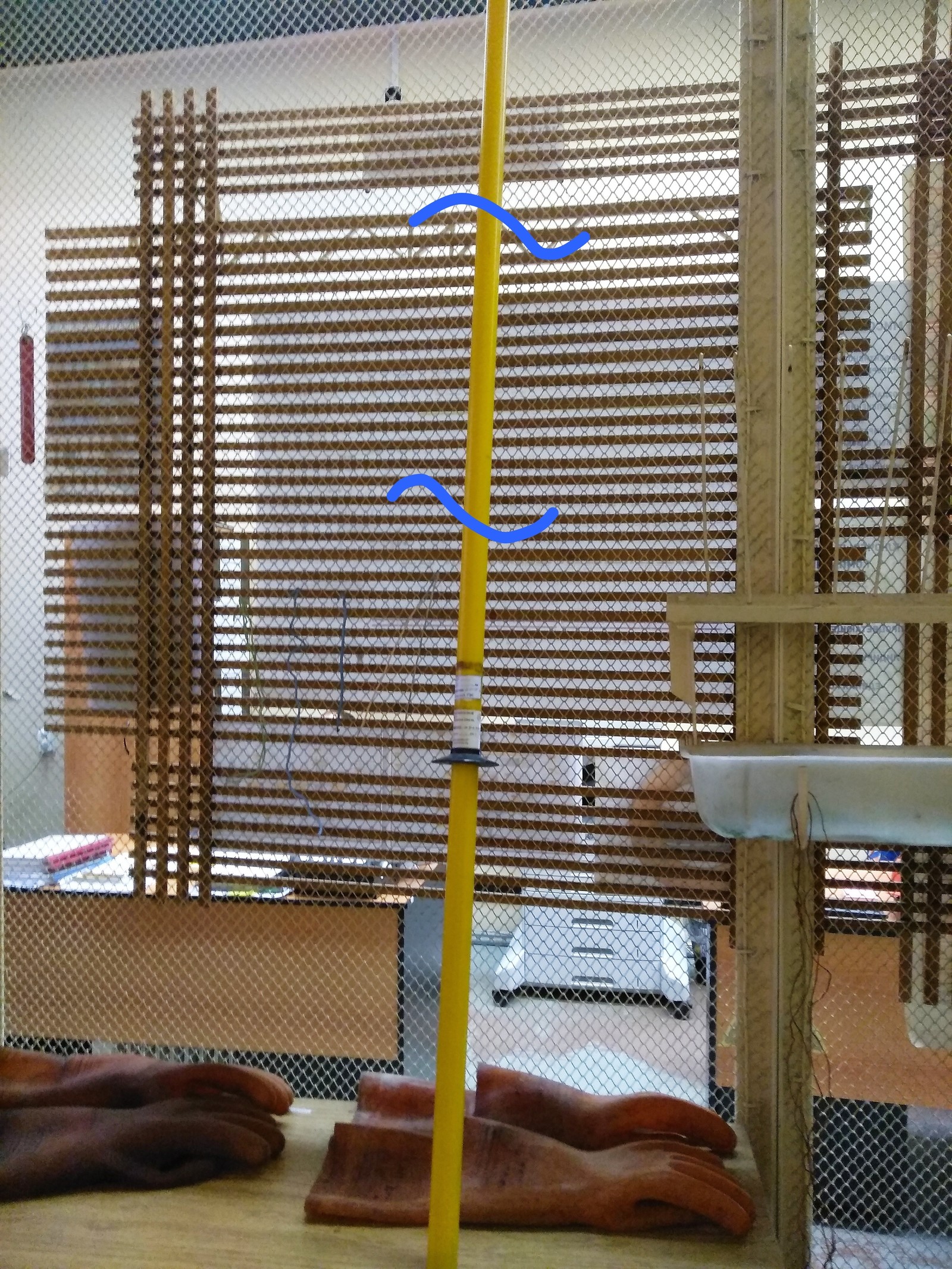

видим ее рабочее напряжение - до 35кВ. Заглянем в основную книгу для этих дел "Инструкция по применению и испытанию средств защиты, используемых в электроустановках". Для штанг такого класса напряжения испытательное напряжение равно 105кВ. У нас проблемка! Стационарная установка для испытания может выдать только 50кВ переменного напряжения. Но выход всегда найдется. Делим штангу при помощи рулетки и карандаша на 3 части примерно вот так:

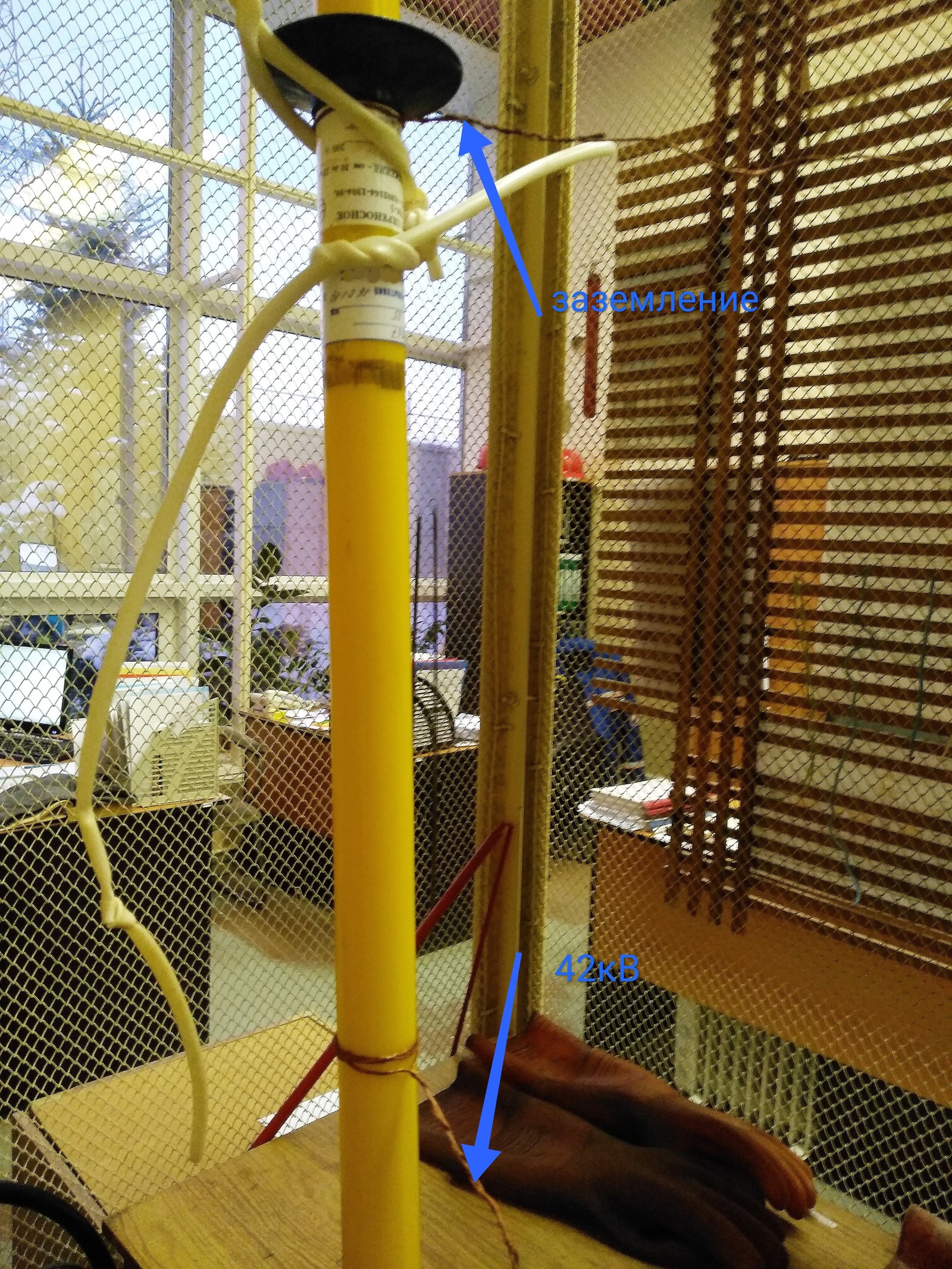

К каждой из трёх частей приложим 105/3+20%=42 кВ. Закрепляем штангу в вертикальном положении и наносим на треть штанги электроды таким образом:

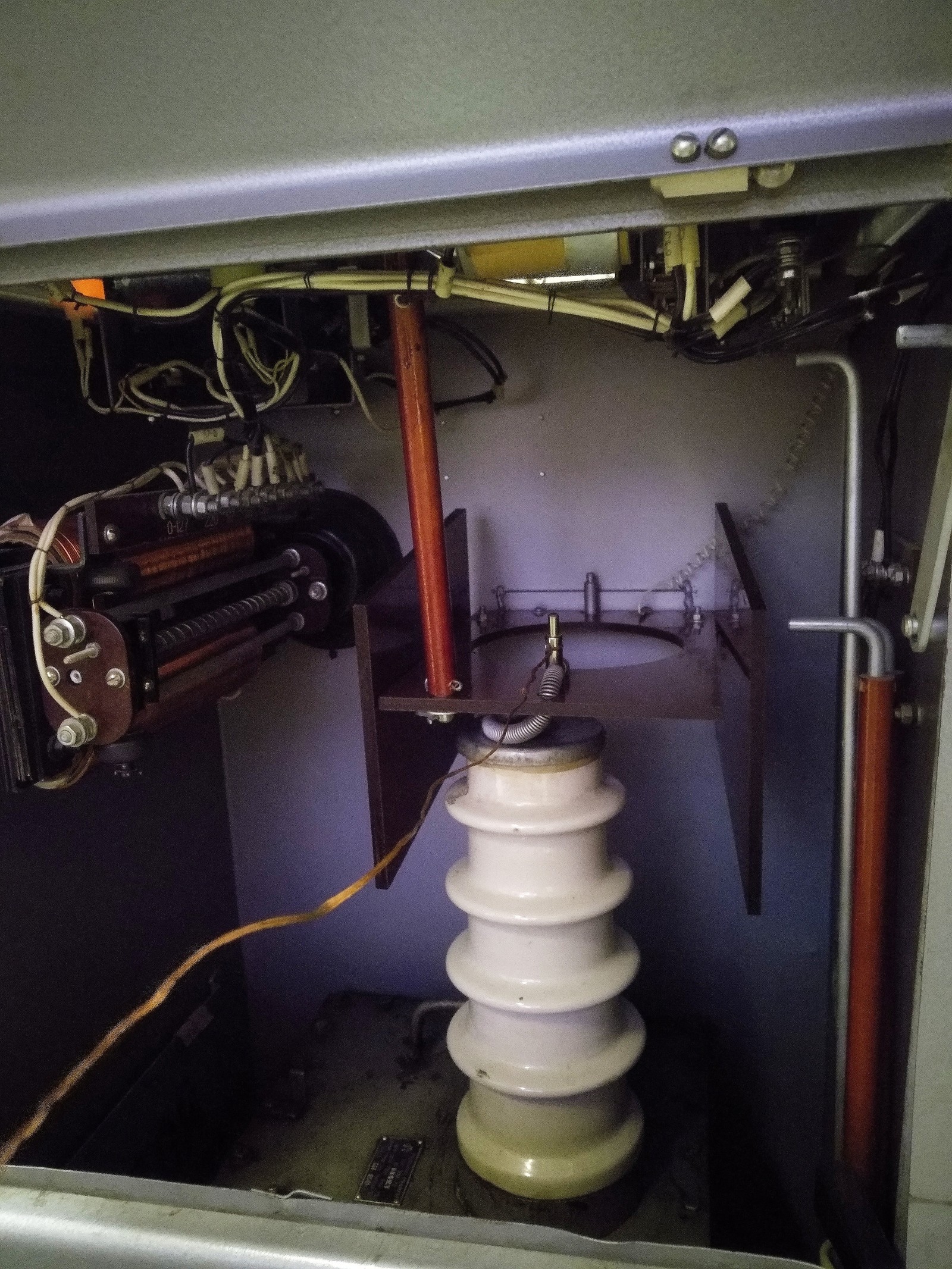

В качестве стационарной установки используем советскую АИИ-70. Выглядит она следующим образом:

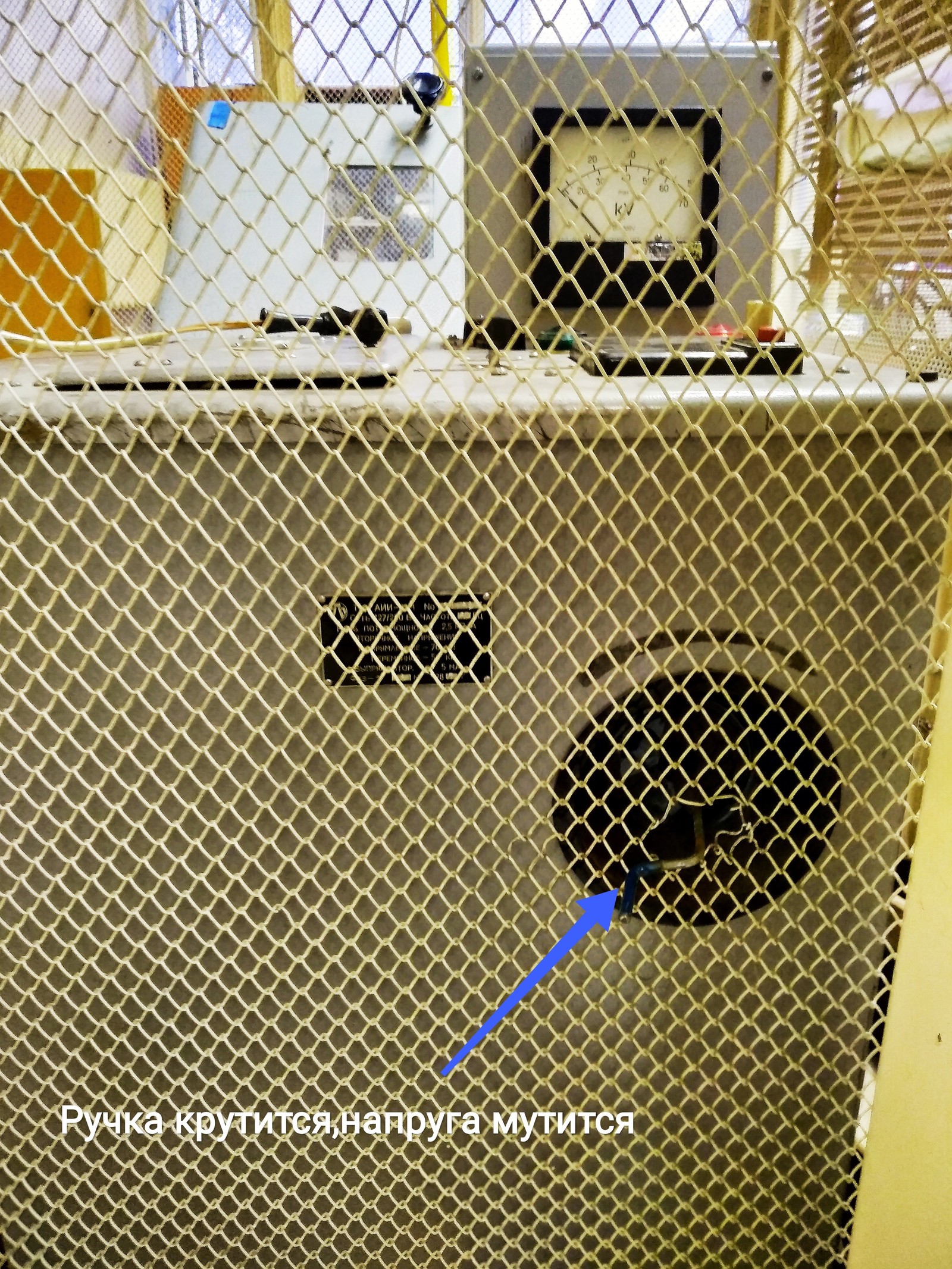

и вид снаружи:

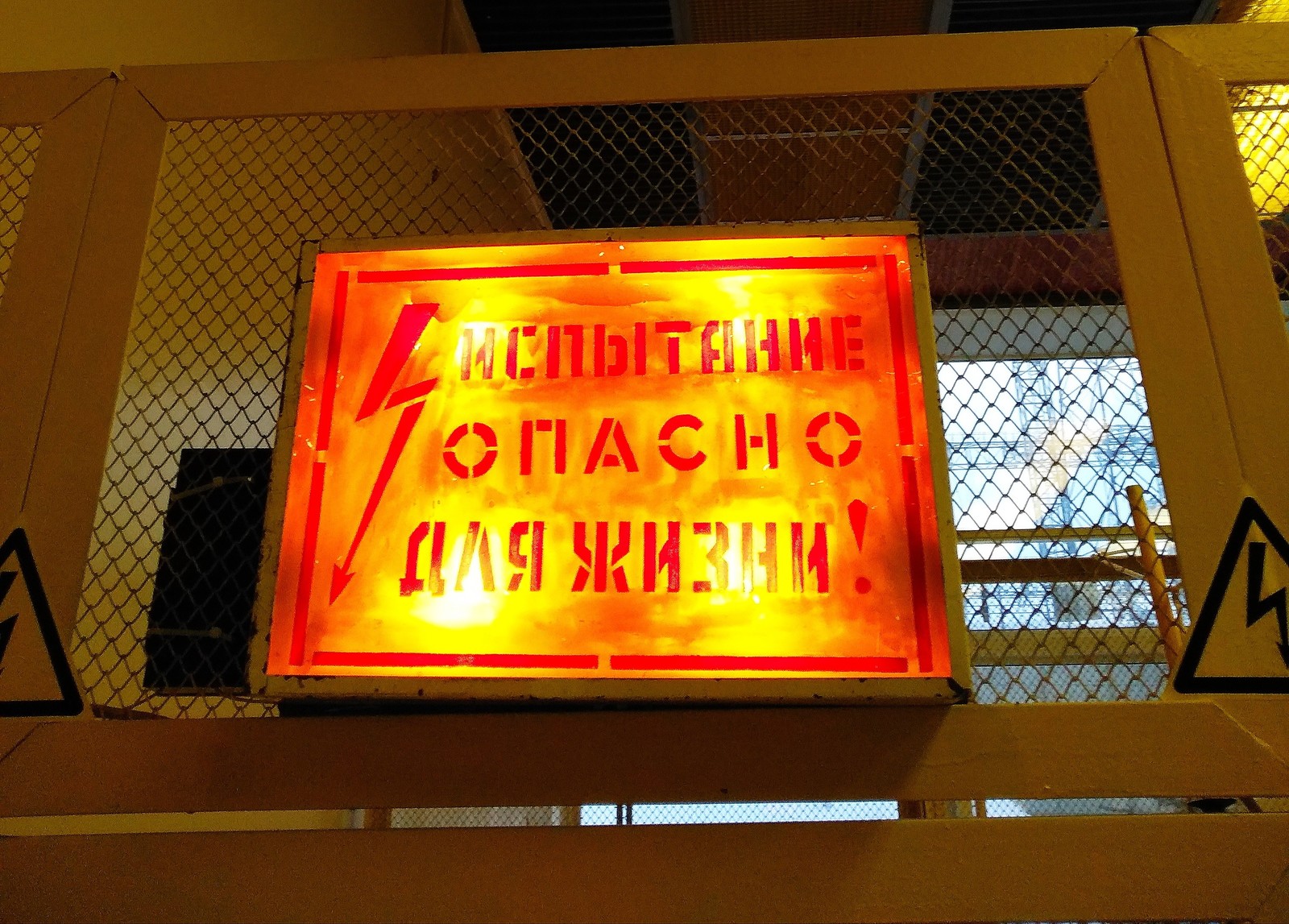

Выходим из огражденной установки и закрываем дверь с блокировкой. Шоу начинается:

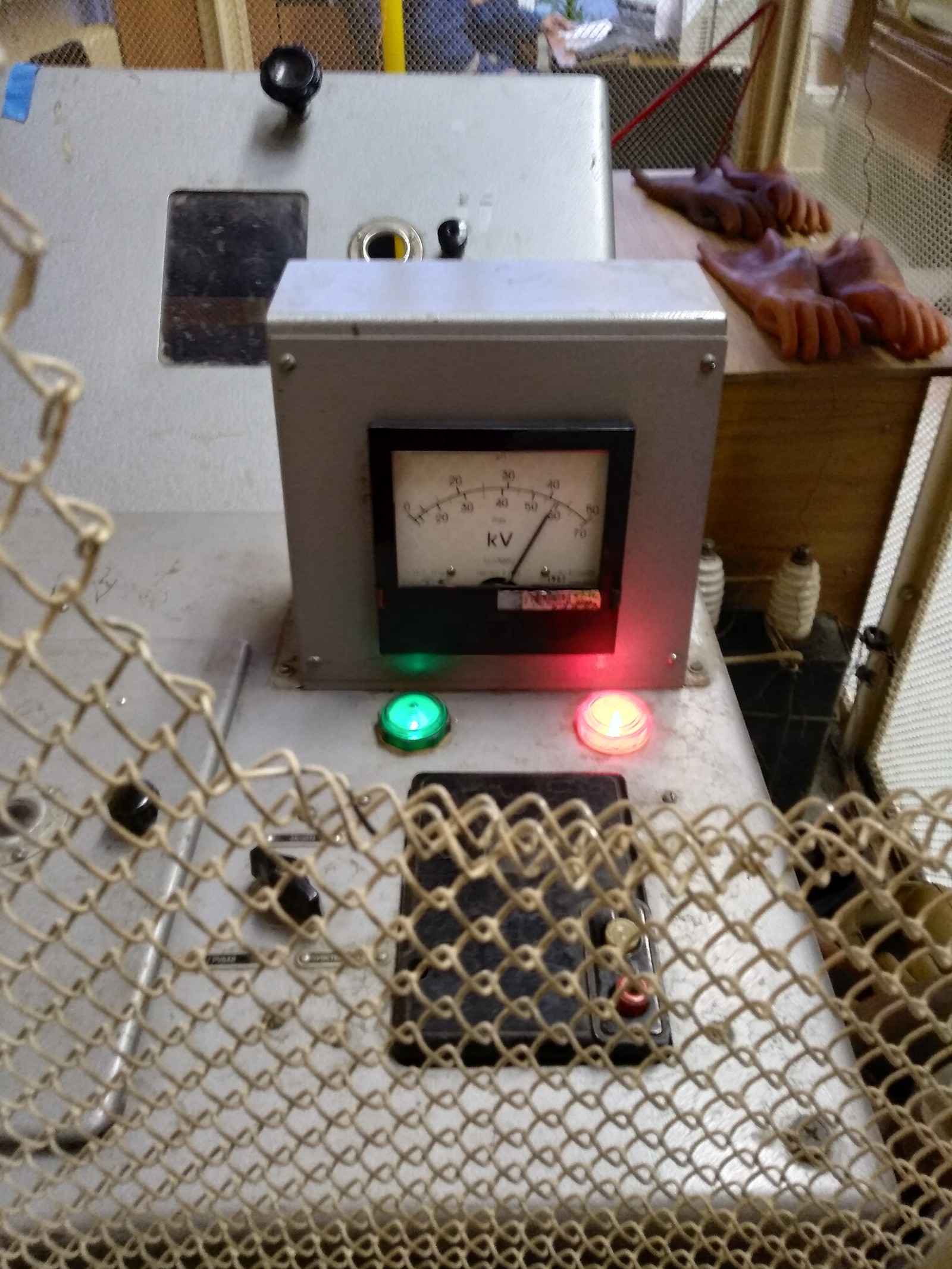

плавно поднимаем напряжение до 42 кВ

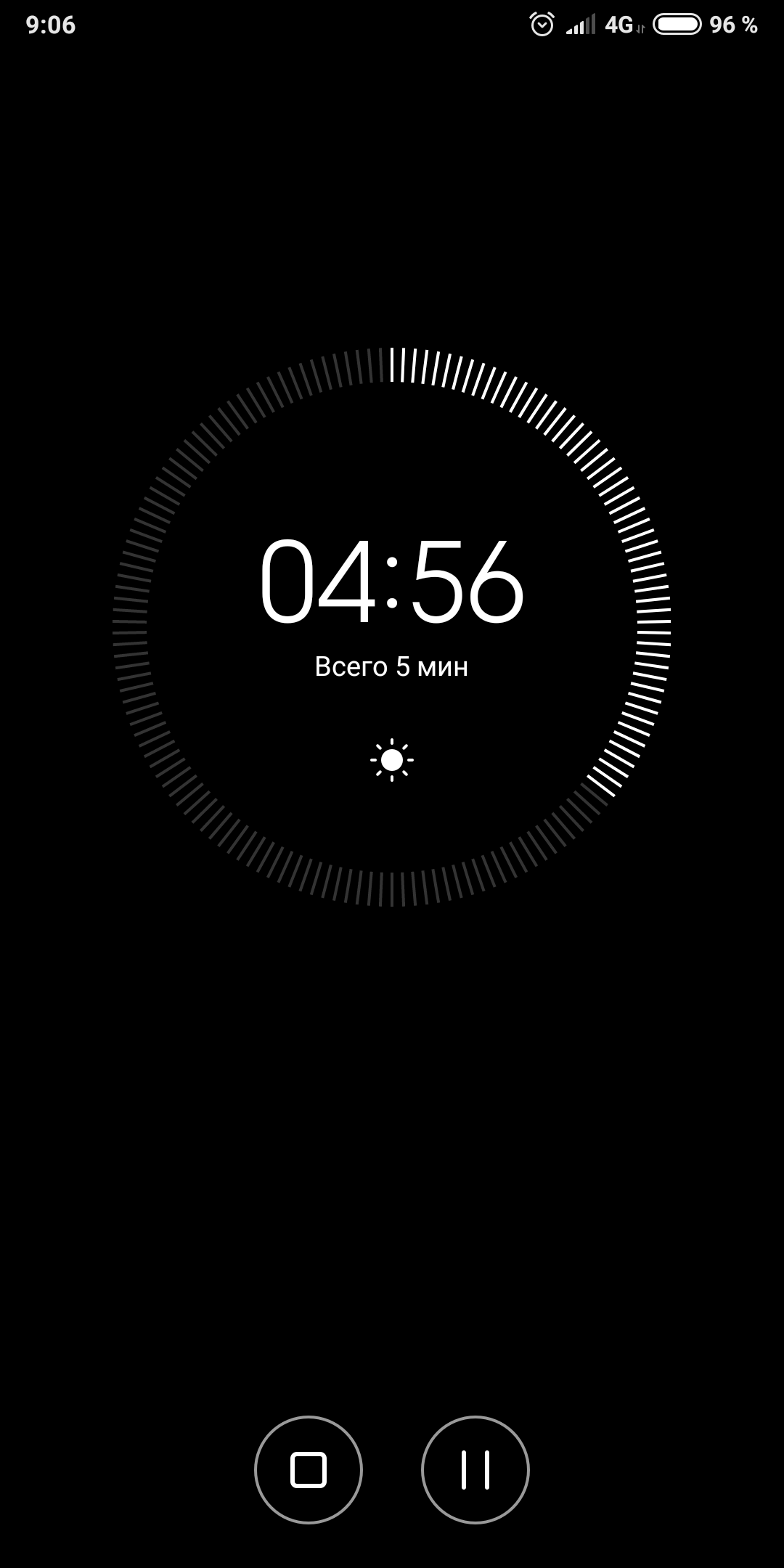

и засекаем время:
По прошествии 5 минут снимаем напряжение и переставляем электроды на вторую треть, а затем повторяем весь цикл испытания. Также поступаем и для третьей части. Ох как мощно пахнет озоном по окончанию этих действий! После испытаний ощупываем штангу на наличие локальных нагревов и если все ок на штангу клеим бирку и вносим результаты испытаний в журнал. В следующий раз мы увидимся с этой штангой через 24 месяца, именная такая периодичность испытаний установлена для штанг.
Всем спасибо за внимание. Если было интересно напишу продолжение по тематике высоковольтных испытаний).
