Блок управления двигателем проигрывателя Электроника ЭП-017⁠⁠

Прислали в ремонт блок управления двигателем от проигрывателя электроника эп-017, это один из лучших виниловых проигрывателей СССР, с кварцованным прямым приводом диска и электронным демфированием тонарма. Двигатель - двенадцатиполюсный, трехфазный, бесколлеторный.

Анамнез - хозяин хотел заменить гудящий трансформатор, в процессе замены неправильно подключил обмотки, блок питания сгорел и был заменен на заведомо исправный, после чего при включении воспроизведения диск стоит на месте.

Старый БП хозяин так же прислал, что облегчило ремонт.

Чтобы узнать какое напряжение попало на плату управления включаю неисправный БП как есть, на выходе -9\+22в вместо +\-12.

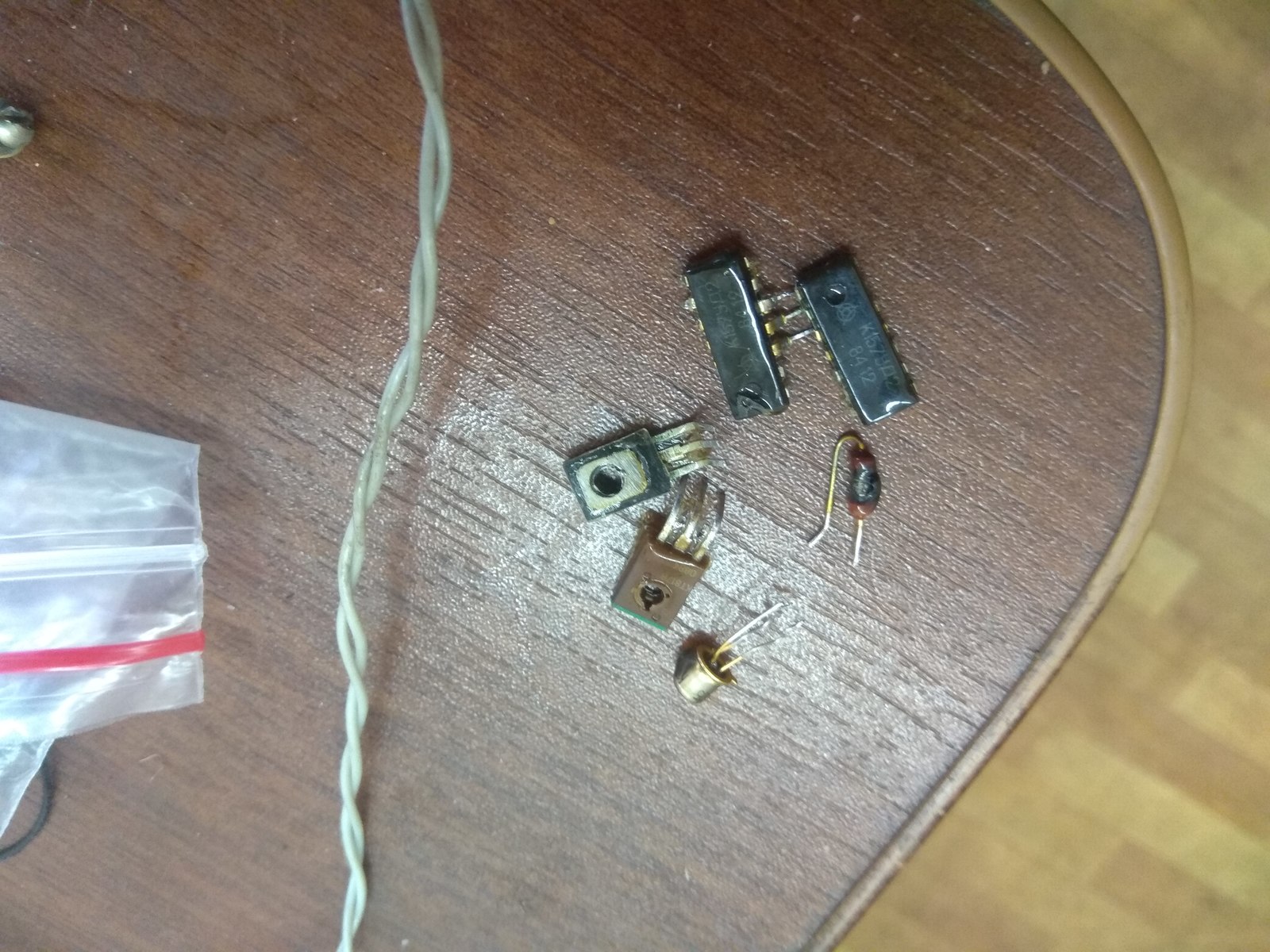

Визуальный осмотр показал два обуглившихся резистора, меняем их. Проверяем выходные транзисторы, оба неисправны, меняем, включаем. На выходе -11.4\+22, меняем транзистор в цепи базы ключа положительного канала, получаем -11.4\+12.3. Смотрим разброс напряжений на опорных стабилитронах, меняем пару стабилитронов местами, получам -11,6\+11.8, можно оставить так, для проверки нагружаем блок 10R 2вт резисторами, напряжения проседают примерно до +\-10.8в, это нормальное значение для БП без ОС, ремонт БП закончен.

Смотрим на схему блока управления двигателем и думаем, что там могло выйти из строя от превышения питания положительного плеча. Питание расходится по трем группам потребителей - цифровые КМОП микросхемы (запитаны через собственные стабилитроны +7,5в, овервольтаж их не должен задеть), ключи управления двигателем (транзисторы рассчитаны на заметно большее напряжение и им тоже ничего не будет) и ОУ к157уд2. По паспорту эти ОУ допускают +\-18в питания, так что это первые претенденты на замену.

Включаем плату. Начнем проверку с генератора импульсов для ручного регулирования оборотами диска DA1.1, DA1.2, переключаем тумблер, смотрим осциллографом импульсы на выходах 9 и 13, импульсы есть, при ручной регулировке частота следования импульсов меняется, следовательно ОУ исправен. Следующим проверим ОУ таходатчика DA4.1, DA4.2, крутим рукой диск проигрывателя и видим изменение формы сигнала на выходах на выходах 9 и 13, ОУ исправен. Далее проверим ОУ DA2.1, DA2.2, на выходе 9 стоит высокий уровень и не меняется несмотря на то, что на 5 вход приходят импульсы от генератора, ОУ несправен, меняем на новый, устанавливая его сразу в цанговую панельку. После замены появляется сигнал на 9 и 13 выходах. Проверяем последний оставшийся ОУ, DA3.1, DA3.2, на 9 выходе сигнал есть, на 13 - нет, меняем. После замены блок управления начал нормально работать, проверяем на обоих скоростях с ручной и кварцевой установкой частоты, поджимаем контакты в разъеме двигателя и отправляем назад хозяину
