Блок УКВ Океана. Снятие⁠⁠

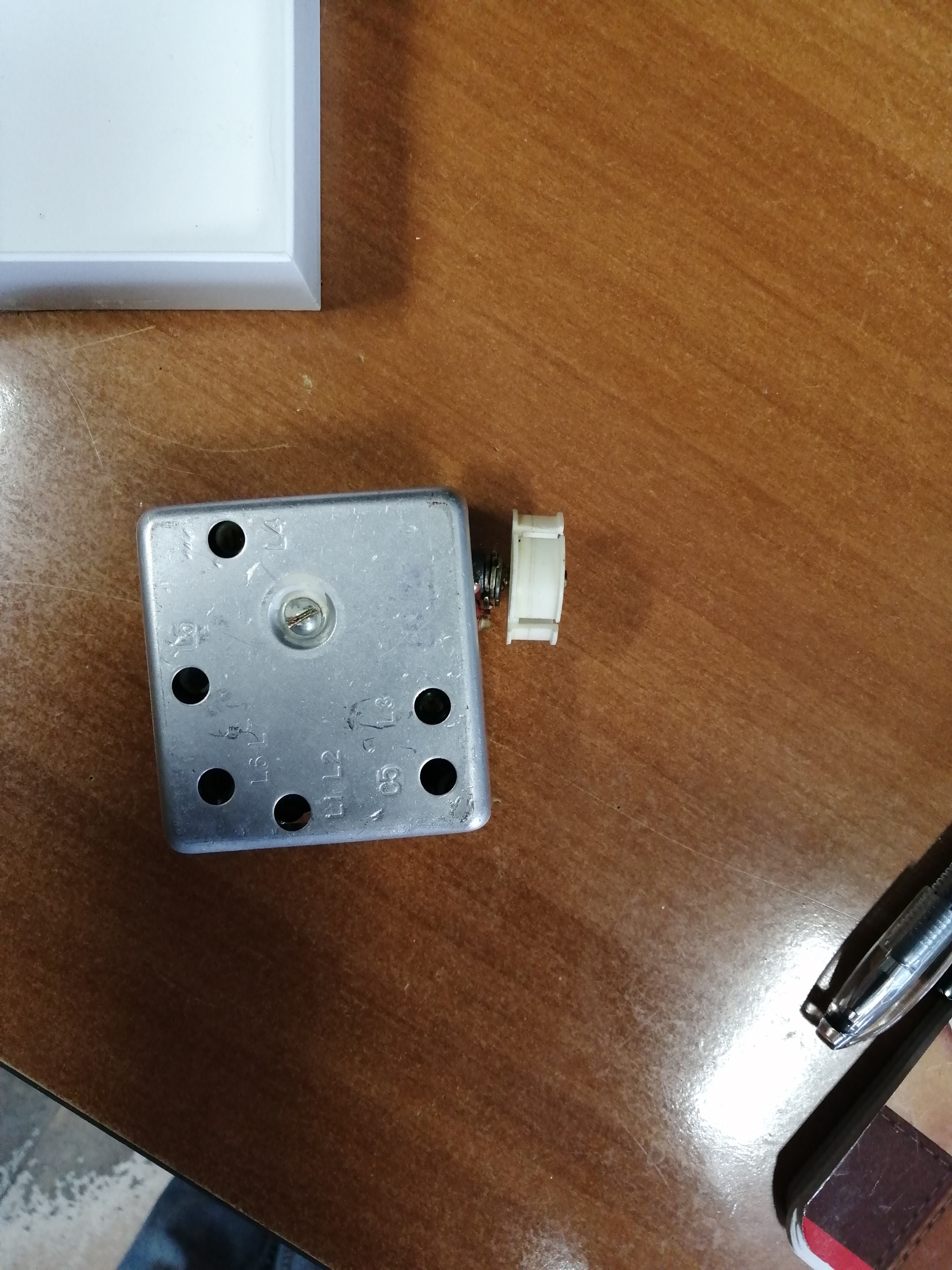

Здравствуйте. Сегодня удалось закончить перестройку блока УКВ для пикабушника издалека. Чтобы перестроить приёмник типа Океан, не обязательно присылать весь приёмник. Достаточно только модуля УКВ. Он весит 250 г. Ролик верньера снимать не нужно!!! Это сделали зря! Его нужно оставить в приёмнике

Проверяем, что приёмник шумит в диапазоне УКВ. При перестройки станции шум должен меняться. Значит, ваш приёмник условно рабочий и его можно попробовать перестроить. Самое главное аккуратно извлекать модуль УКВ, чтоб нить не слетела.
Первым делом необходимо ослабить винт на ролике, до конца можно не выкручивать (на фото ниже обведён) затем нужно закрепить нить и ролики. Мы делаем это изолентой, как на фото.

Дальше фоткаем, как провода запаяны и отпаиваем их. Откручиваем винт, который держит блок рядом с местом пайки проводов и блок можно достать. После снятия блока нужно зафиксировать ролик на корпусе, чтобы он не разматался. Отправляете блок УКВ нам. Сами же тем временем меняете конденсаторы на модуле УПЧ. На фото ниже они выделены. Главное, соблюдайте полярность и допуск по напряжению. Конденсаторы можно и не менять, но их работоспособность влияет на уровень приёма.

Можно не снимая платы откусывать старые конденсаторы под корень, на торчащие ножки припаять новые.
После того, как мы прислали вам настроенный блок УКВ его нужно поставить на место. Как это сделать. Изоленту не снимаем. Одеваем ролик на шток конденсатора. Фиксируем блок УКВ винтом возле контактных площадок, запаиваем провода. После этого аккуратно снимаем всю изоленту. Ролик пока не фиксируем винтом. Уводим стрелку настройки в крайнее положение. Плоскогубцами на блоке УКВ шток конденсатора также уводим в крайнее положение, чтоб он был максимально закрыт или открыт. После этого фиксируем винтом ролик к штоку. Прокрутить стрелку и проверить, чтобы она доходила до левого и правого крайнего положения. При необходимости ослабляет винт и правим положение. Затягиваем винт. Собираем приёмник и слушаем FM)))

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram

PS Для тех, кто хочет сам перестроить был пост с описанием процесса

Океан 214. Перестройка на FM

Этот пост для тех, кто не хочет сам переставать, а радио слушать хочет.
