Бамбутюнинг A1 mini: спулер филамента⁠⁠

Для ЛЛ: комментарии к установке всем известной модели.

Всего 6й день у меня этот мега-аппарат, но дополнений к конструкции я внёс больше, чем за 4 года в два ранее купленных принтера.

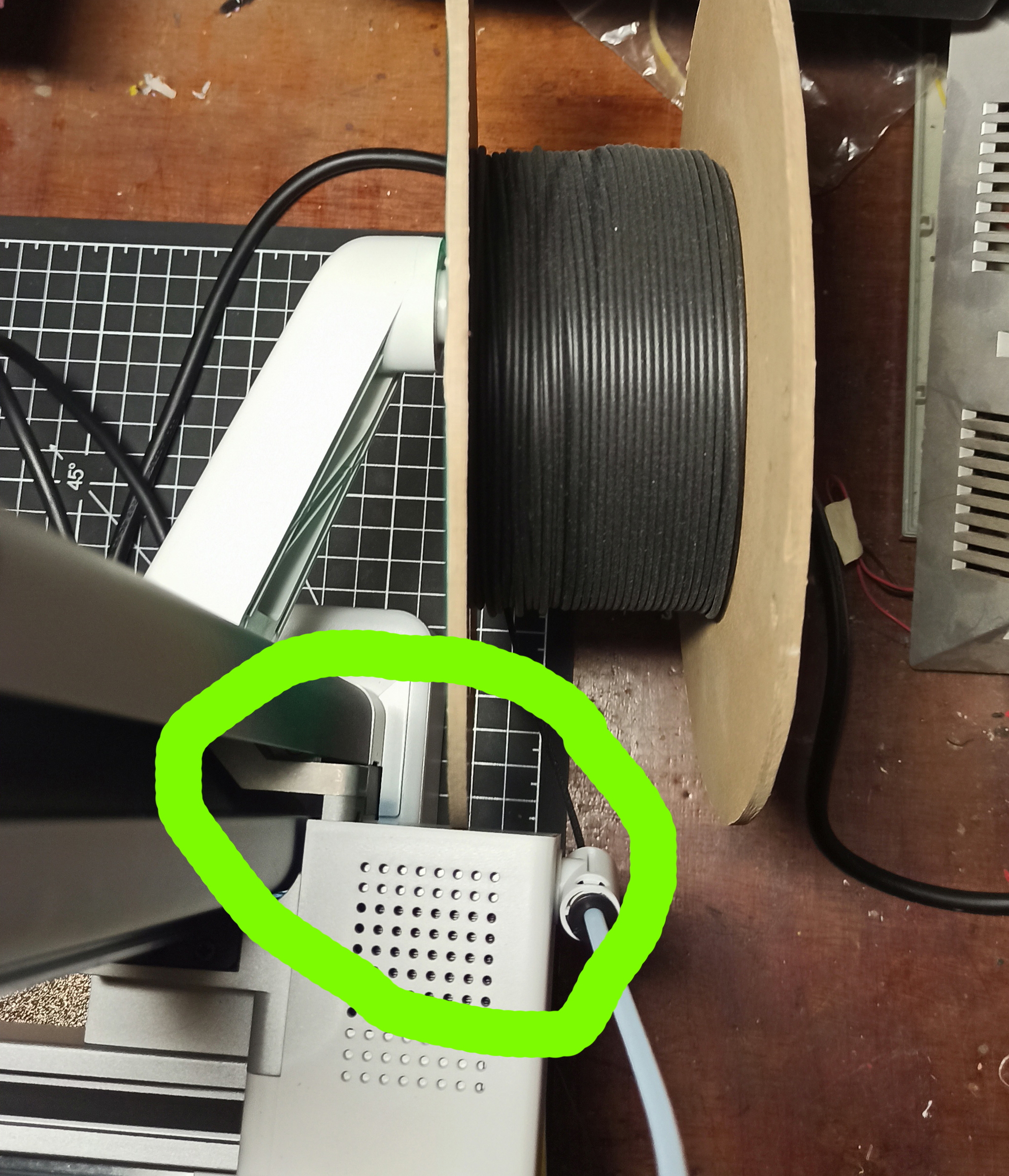

В этот раз меня задолбала катушка филамента, для которой нужна дополнительная глубина стола, плюс она еще и упирается в блок мотора и мерзко скрежещет по нему.

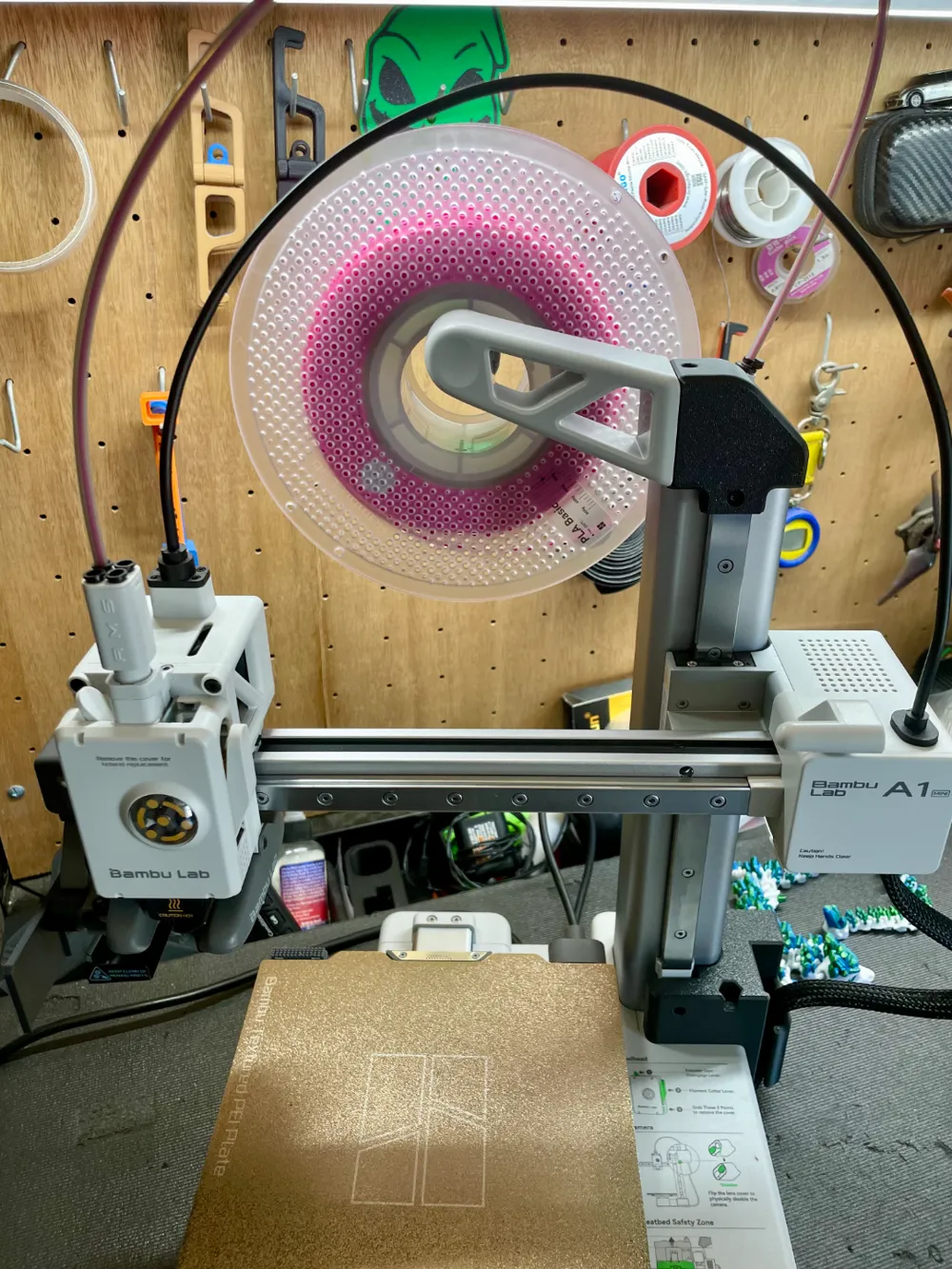

Чтож... Лезём в пространства интернета и ищем чего там есть... А есть там прям вот дохренища всего. Наконец, часа через 2, я определился с моделью.

Почитал, прикинул, скачал. Еще прикинул. Решил привнести удобств: место для стилуса и ключей. Ну и так по мелочи, а то скучно.

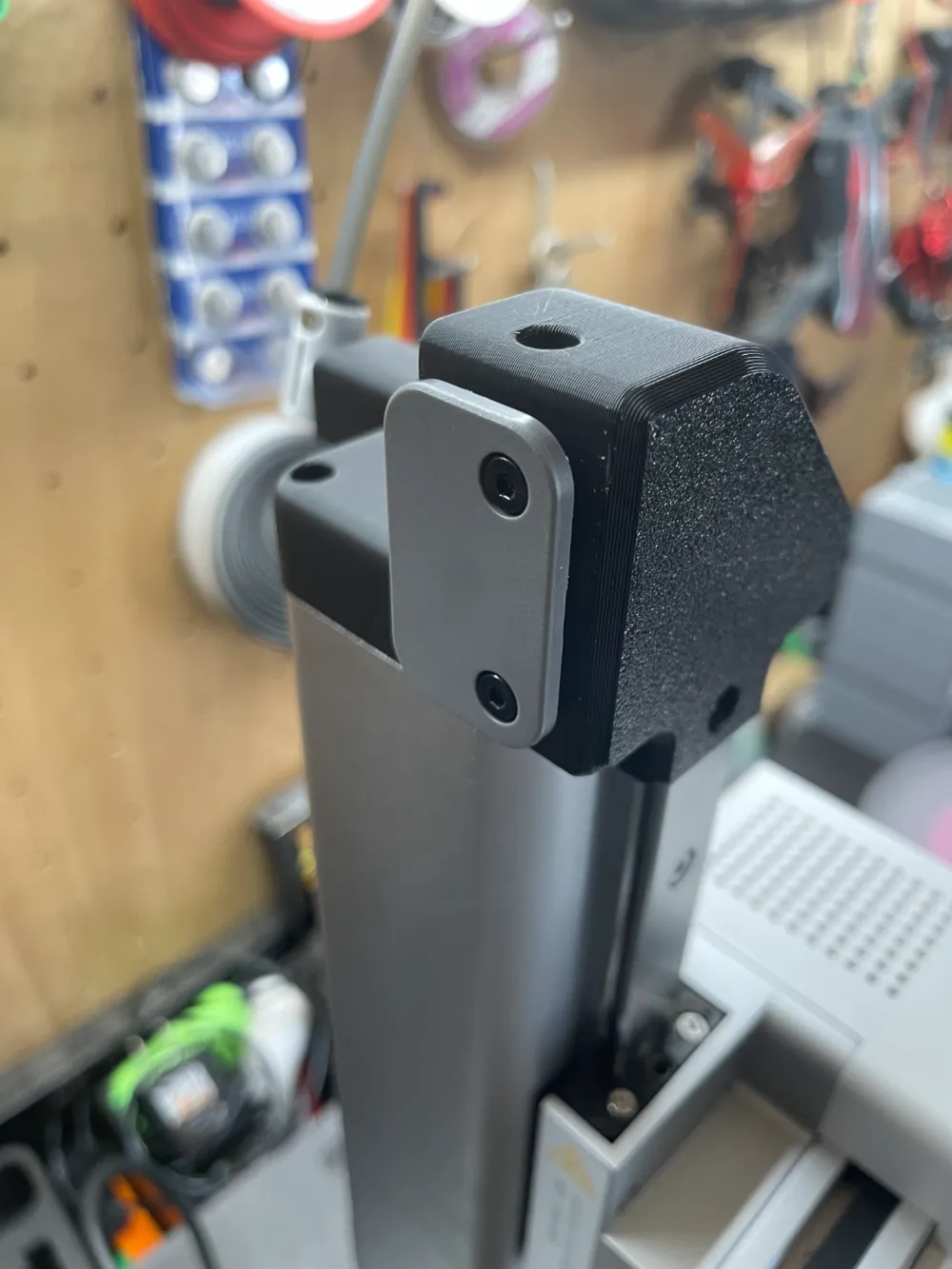

Автор предлагает прикрутить адаптер спулера на штатные винты тупо в пластик.

У меня это вызвало реакцию отторжения. Есть же заплавляйки (бонки). Винтик М3, длиной 7мм... Что он там удержит-то?

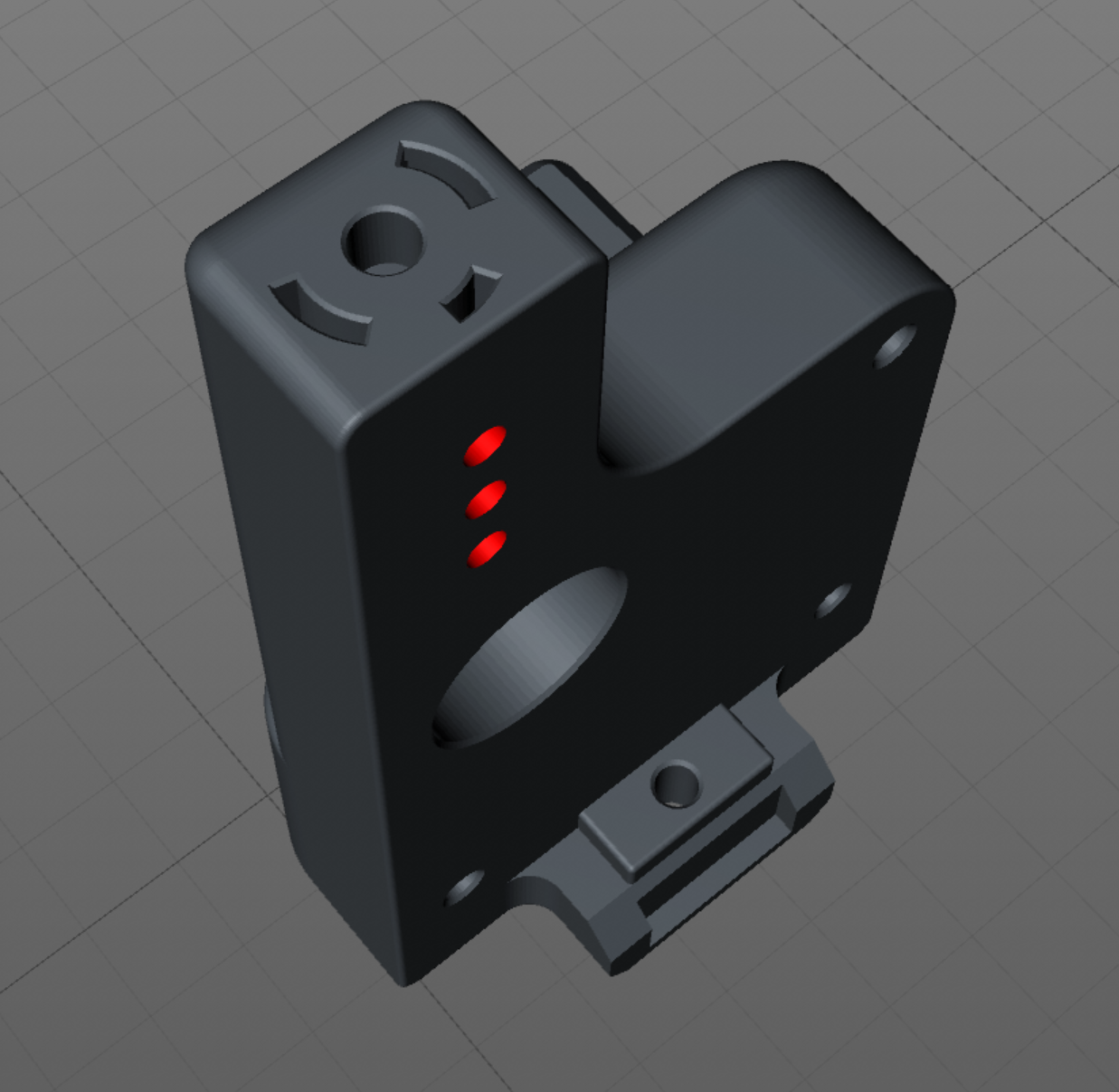

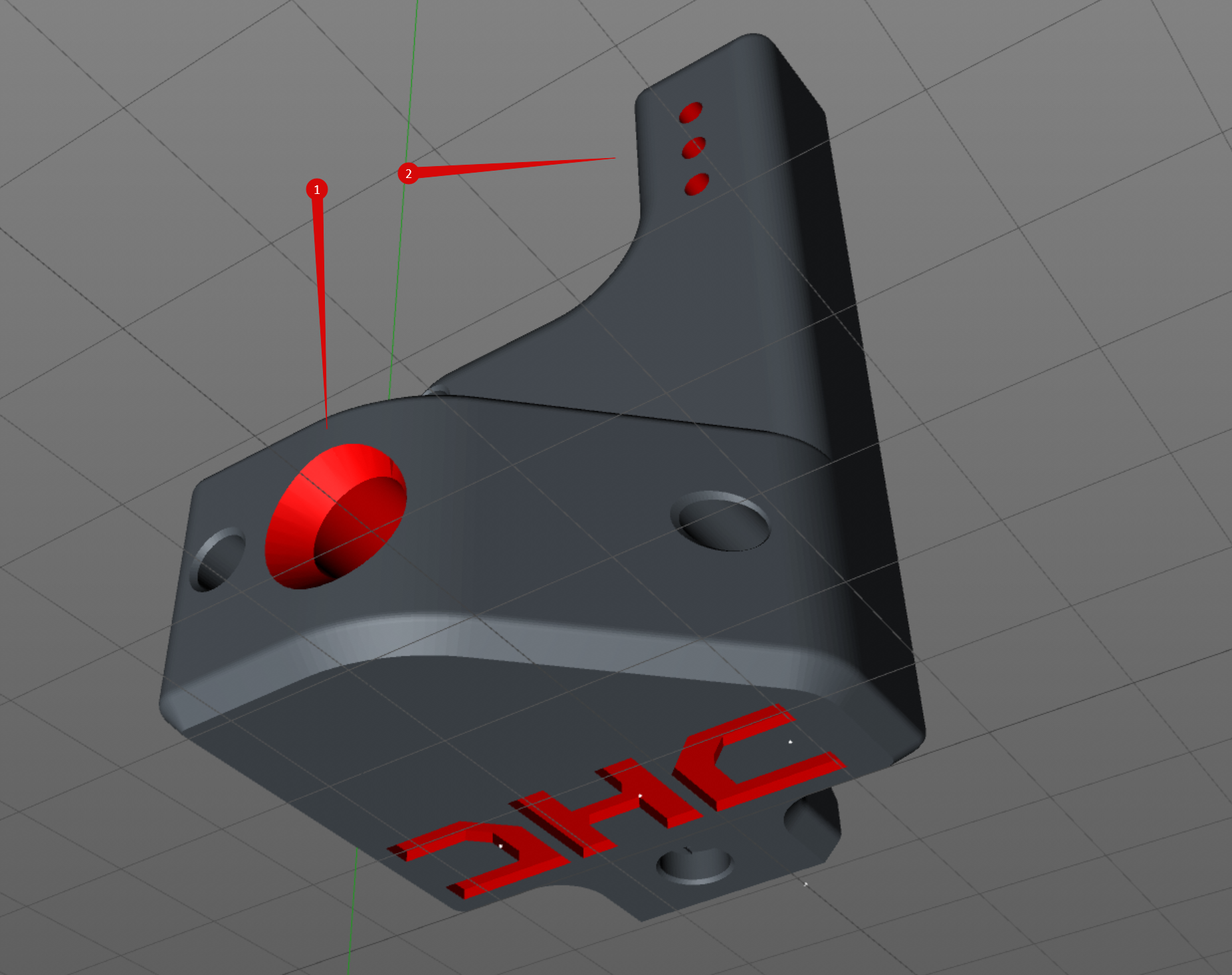

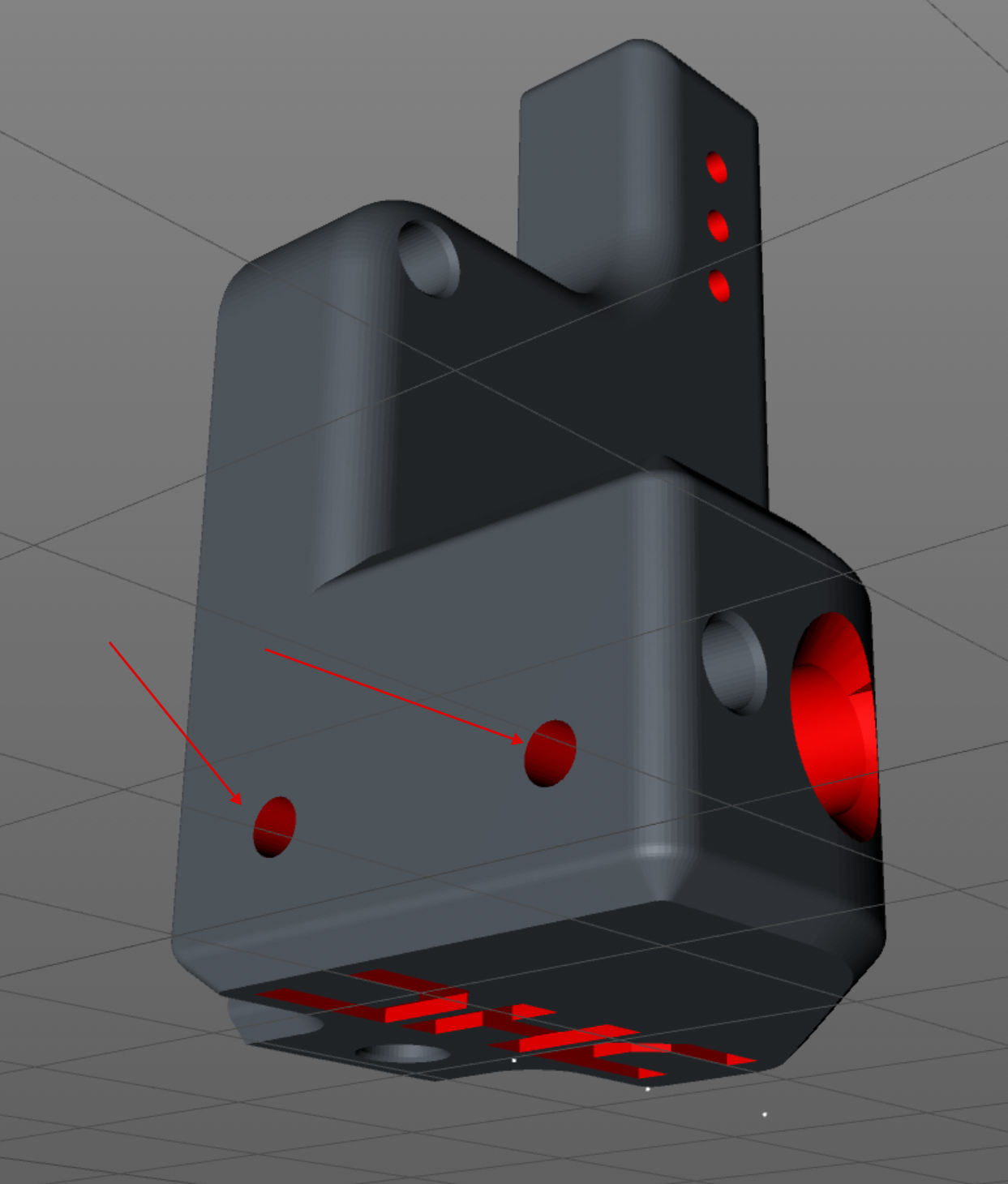

"Растачиваем" отверстия. Нефик.

Печатаем (петг, 4 периметра, заполнение 25%, 3 слоя верх/низ. 50 грамм, полтора часа)
Приемлемо.

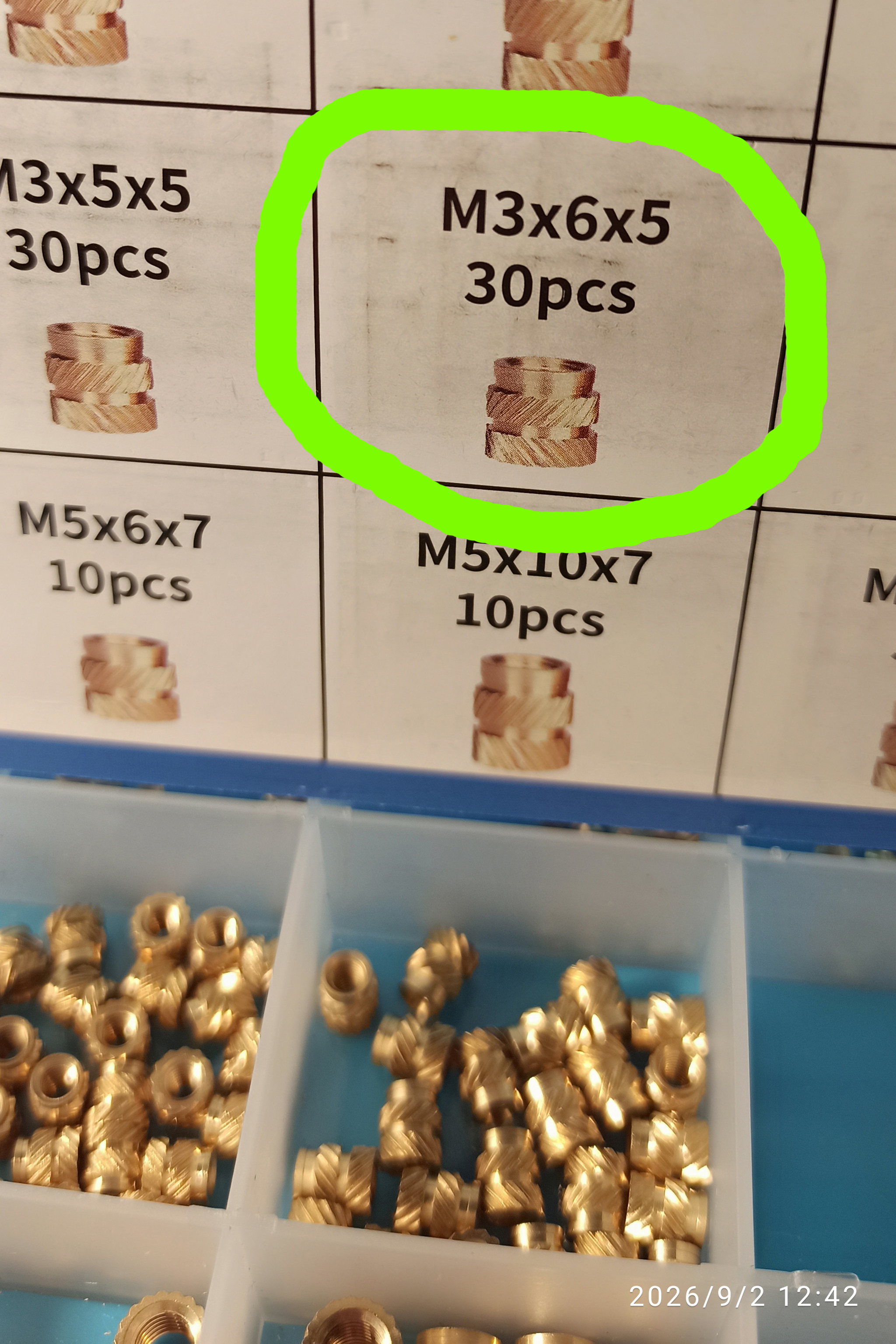

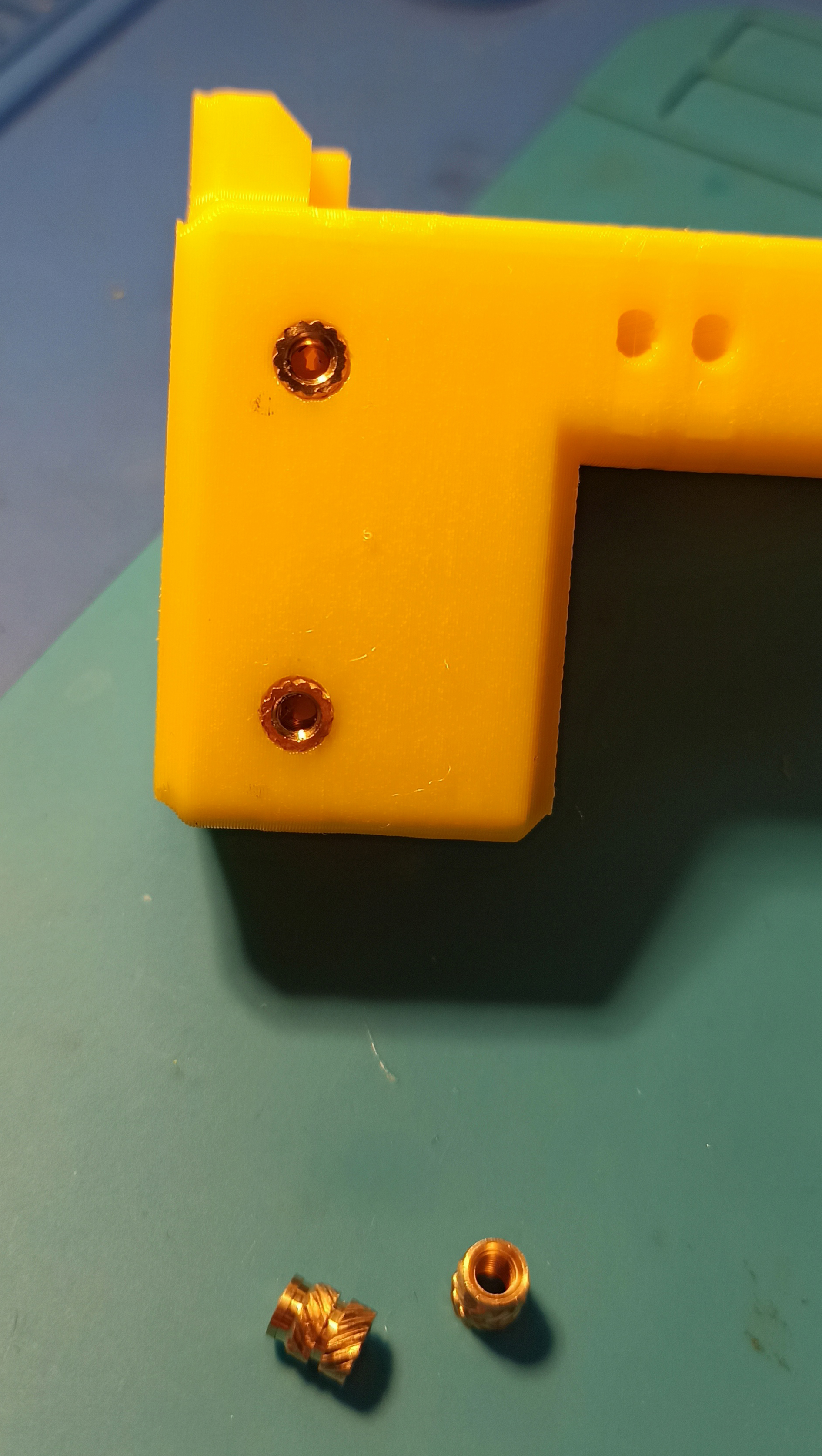

Берём самые крупные бонки, что у меня были

Обычным паяльником затрамбовываю их унутрь.

Норм. всё срослось.

Далее я раз 5 прочитал комментарии в статье и долго не мог понять про какие там штатные винты и белые крышечки идёт речь. Наконец дошло, паззл собрался и вот об этом я подробнее и напишу.

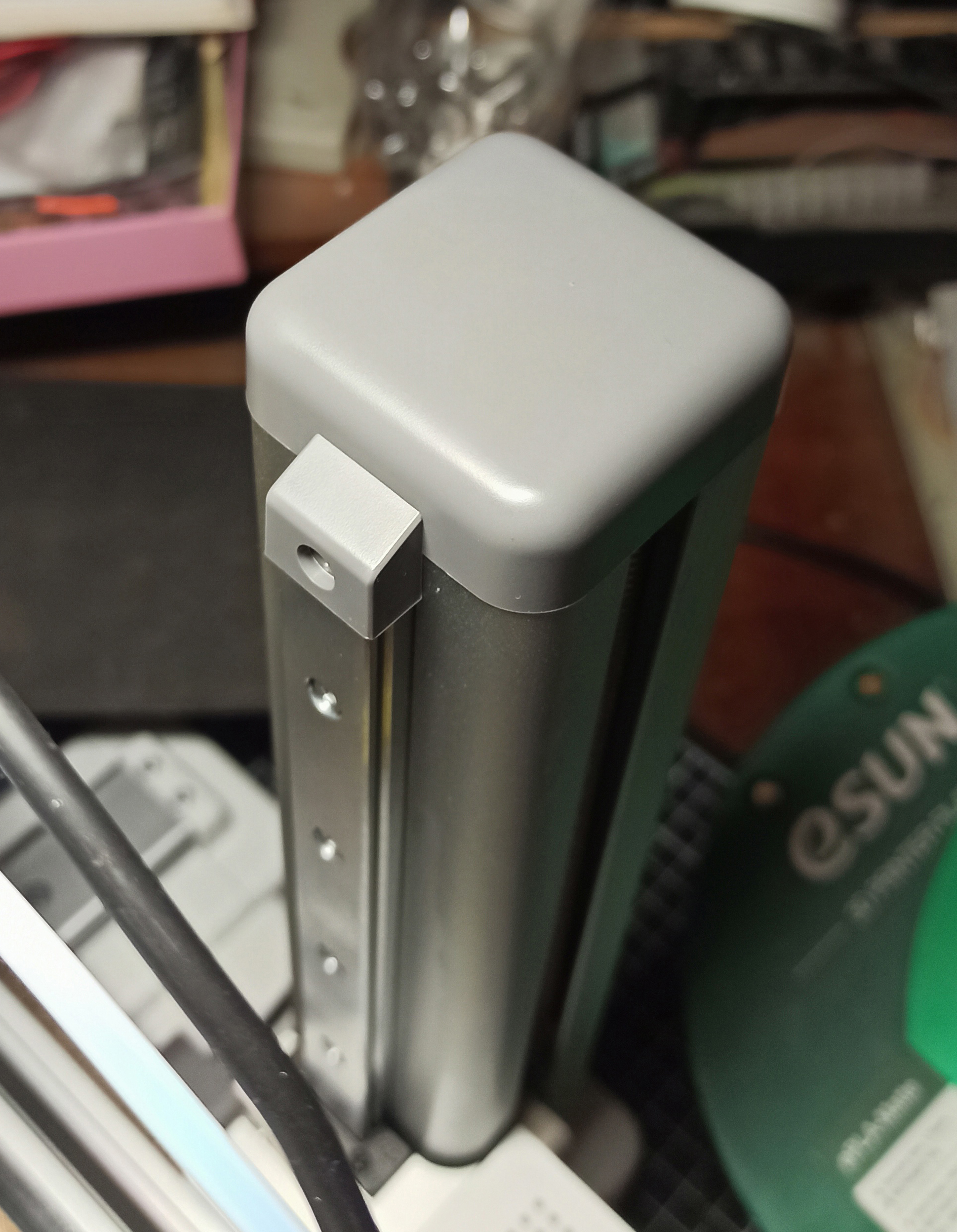

п.1. Откручиваем крышку Z-стойки. 1 винт.

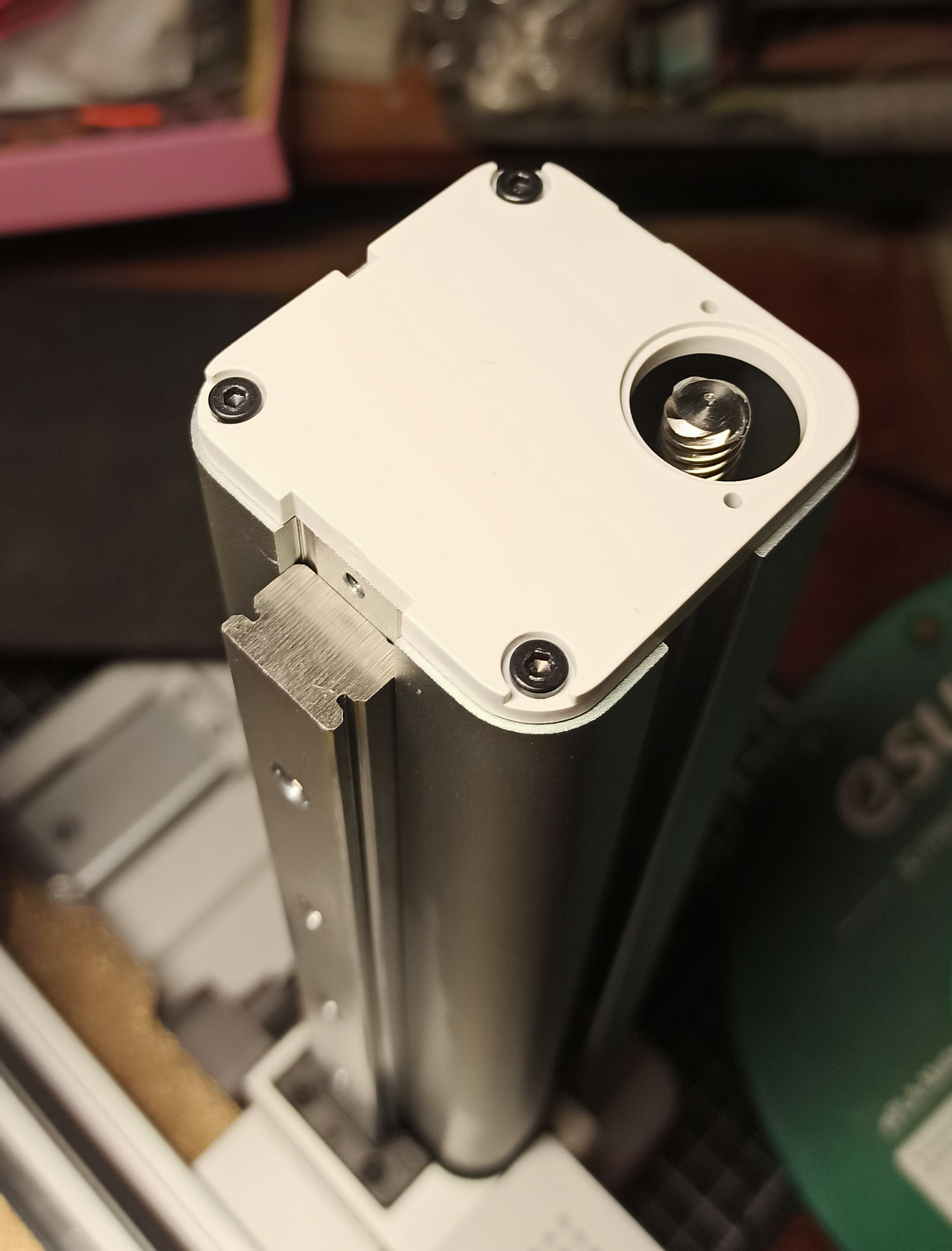

п.2. Снимаем её и видим блин эту БЕЛУЮ крышечку, которую надо снять и выкинуть и использовать для крепежа именно эти винты. 3 шт.

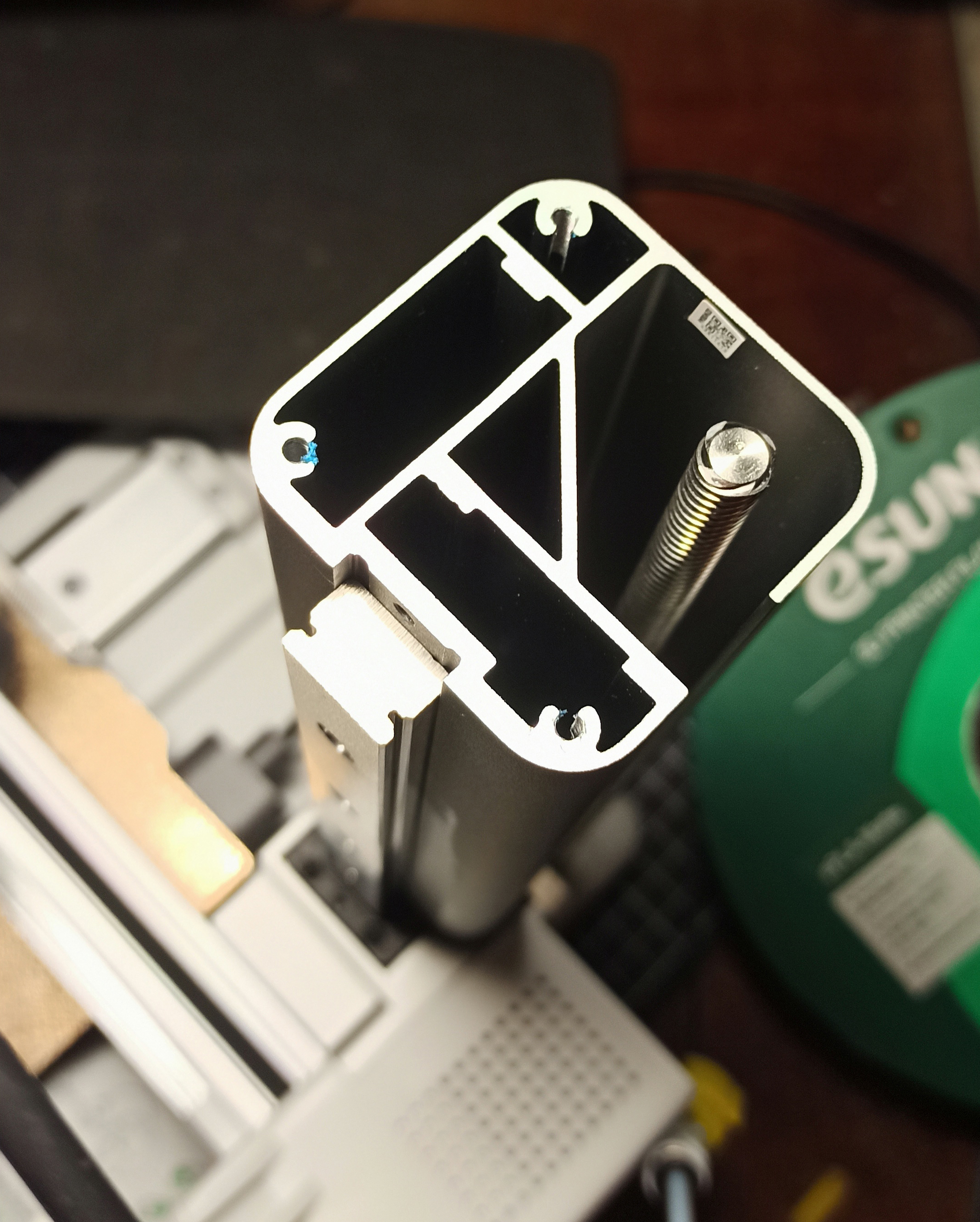

п.3. Откручиваем белую крышку, выкидываем, винты сохраняем. Любуемся внутренним миром.

п.4. Снимаем держатель PTFE трубки филамента. Просто вот берёмся за него пальцами и просто сильно тянем.

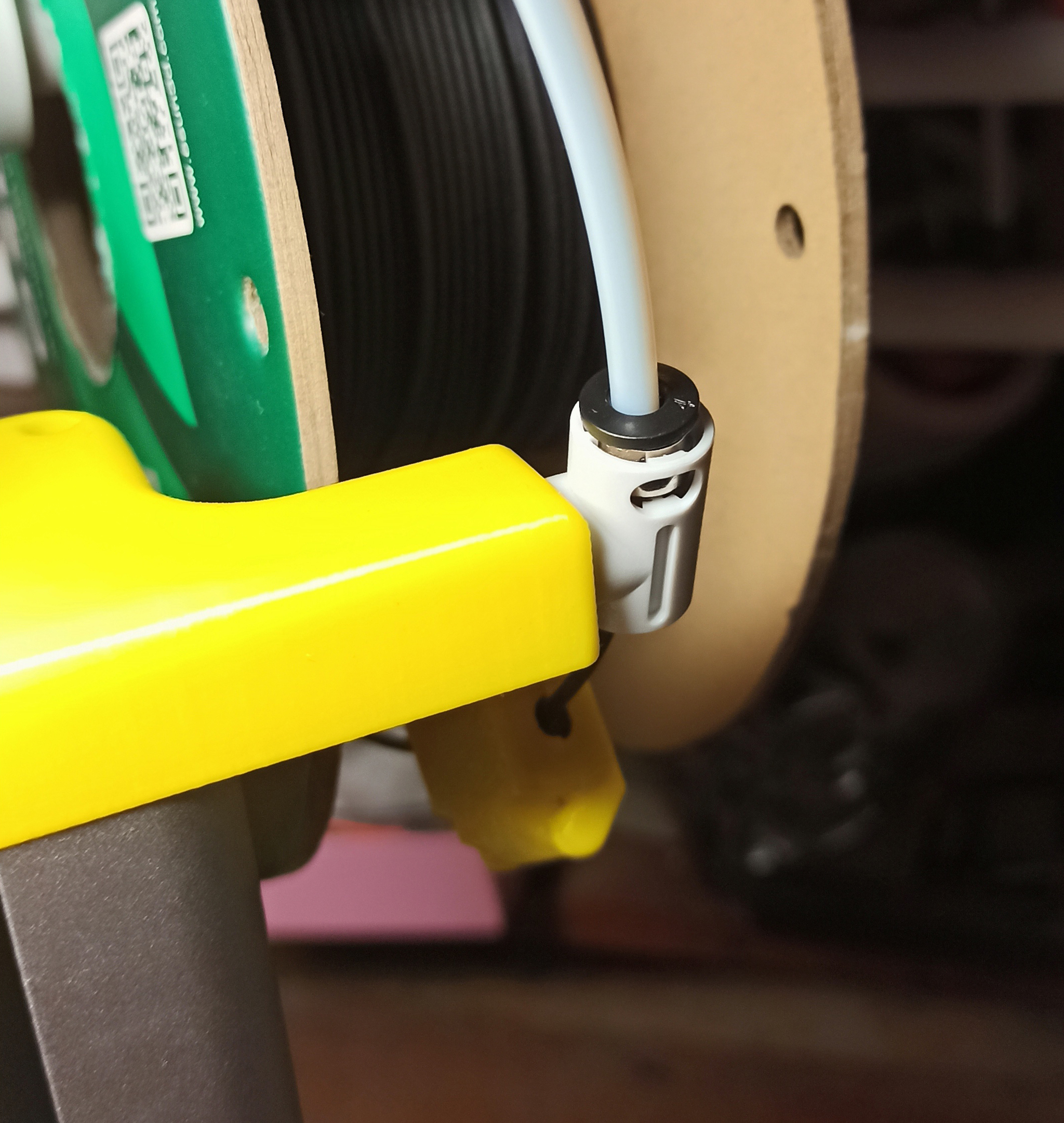

п.5. Втыкаем его в новый держатель. В предназначенное для него, идеально подходящее место.

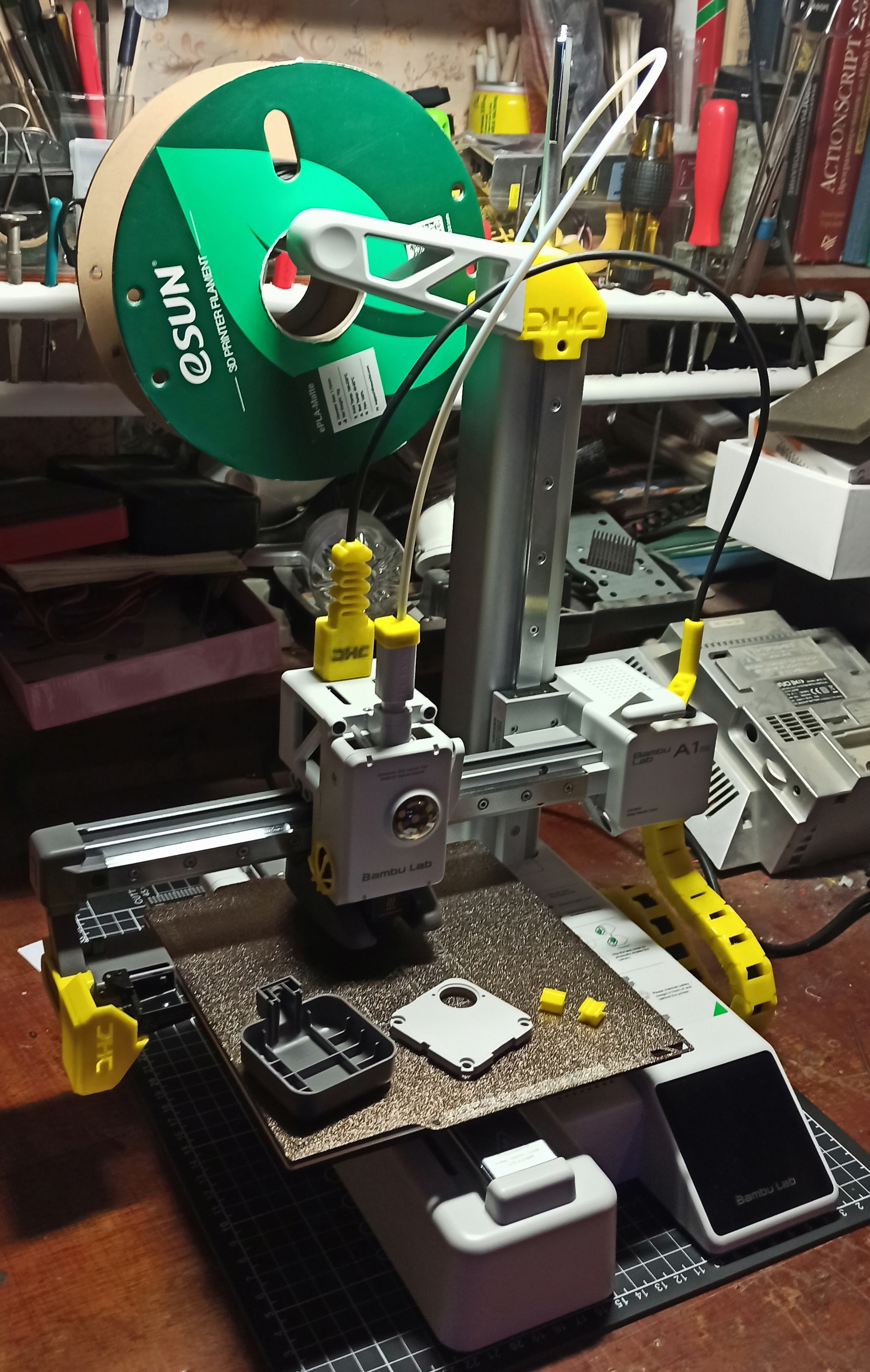

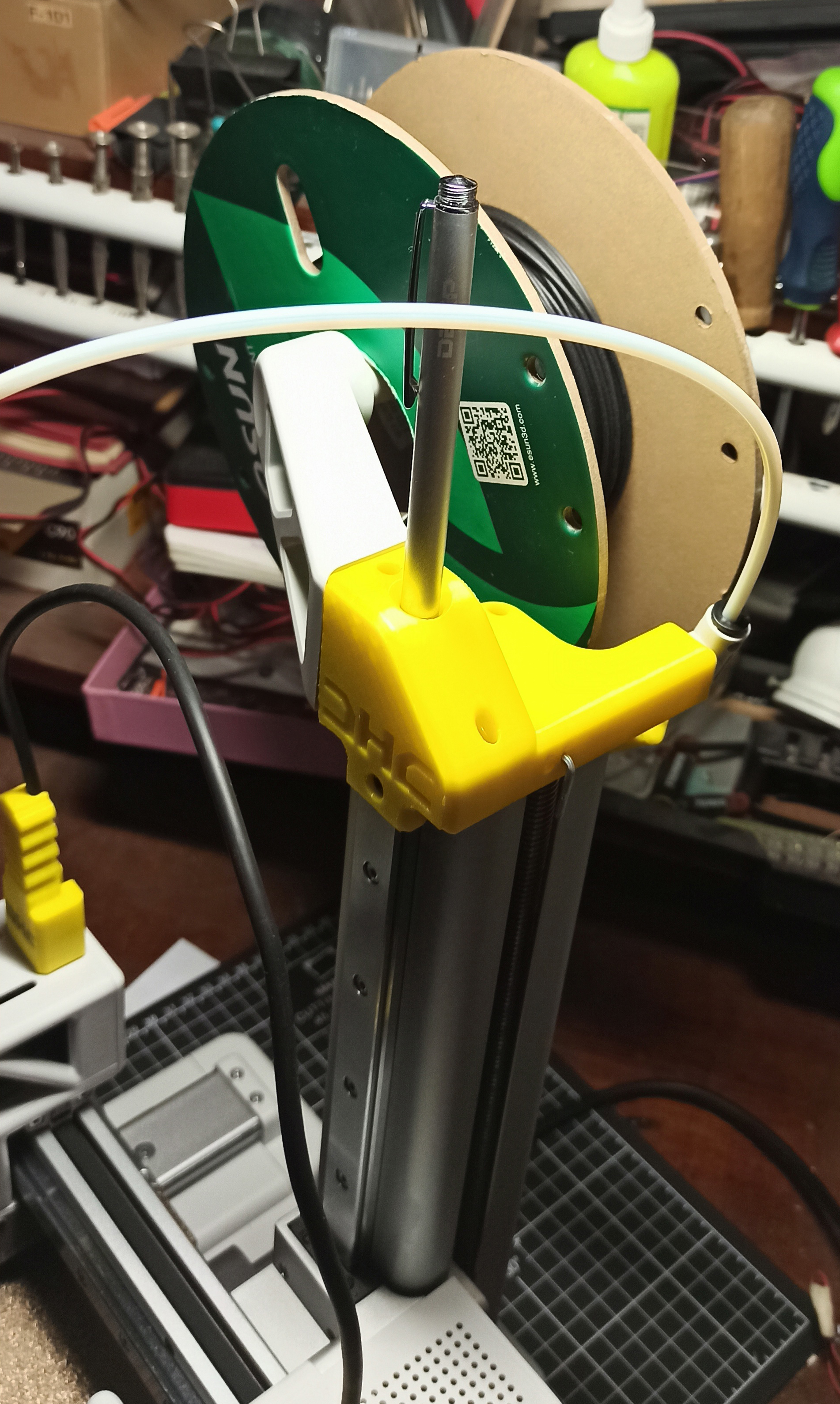

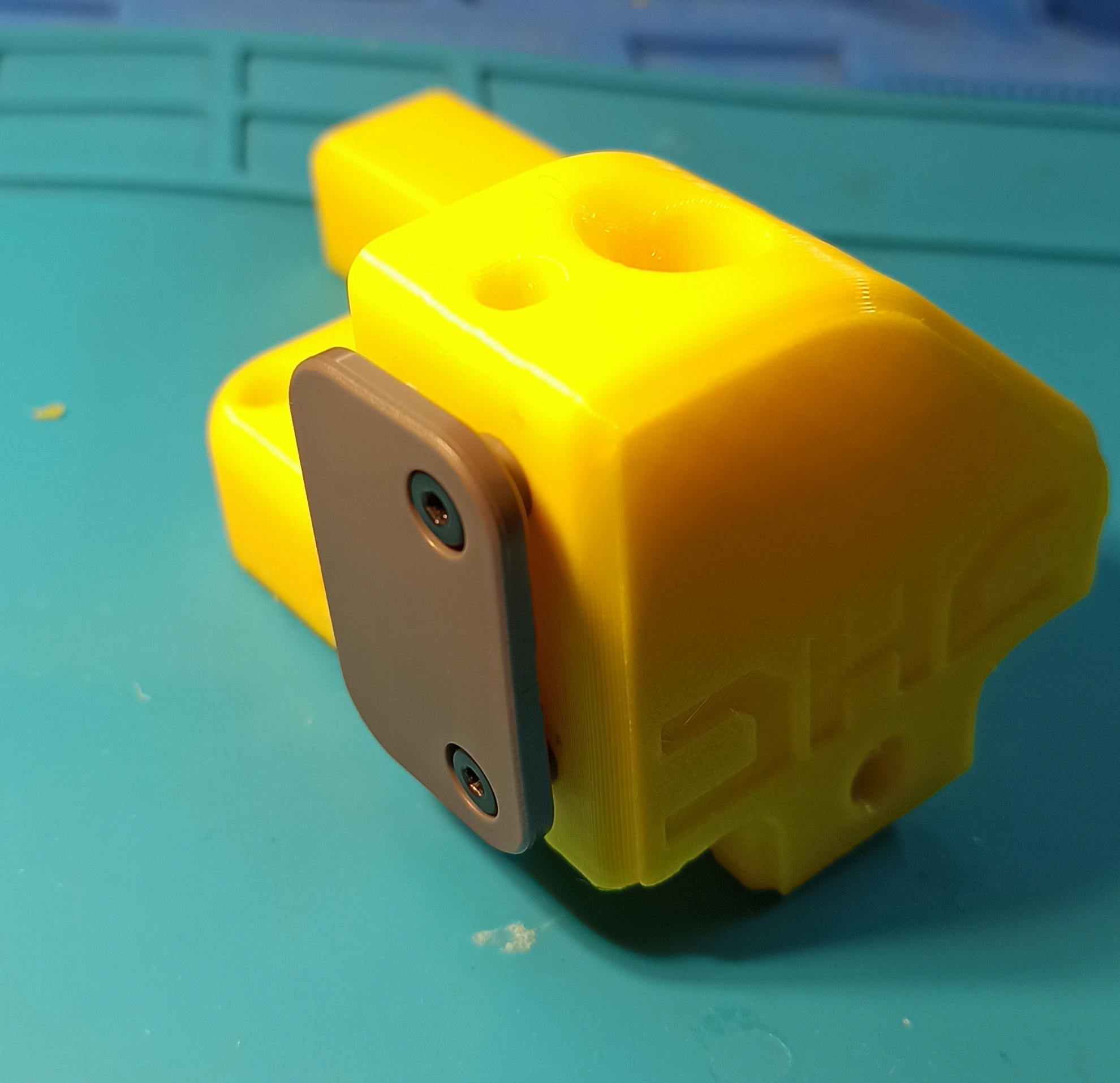

Собственно и всё. Прикручиваем на все 4 сохраненных винта держатель. Готово.

Идеально. Лишние детали - это привычно и даже хорошо :)

В ТГ мне написали вполне здравый комментарий

Микроскопический сдвиг от вертикали оси z в а1мини, имеющий консольную конструкцию, приведёт к изменению углов и размеров печатаемой детали. Поэтому разработчики принтера разместили крепление катушки на оси z внизу, ближе к основанию принтера. Размещение катушки вверху, на конце оси z, приводит к увеличению нагрузки на место крепления оси z, так как увеличивается плечо, прикладываемое к месту крепления оси z, что очень нежелательно. Надо учитывать, что принтер дёргается при печати. Эти дёрганья передаются по оси z на дополнительную нагрузку в виде катушки наверху, потом эти колебания спускаются вниз к месту крепления оси z, что не способствует стабильности параметров в перспективе.

Согласен. Но всё равно - посмотрим, как это будет работать. Доверяй, но проверяй.
Если что - всё можно вернут как было.

Модель
