Добрый день товарищи, появился такой вопрос на который не могу найти ответы в ГОСТах.

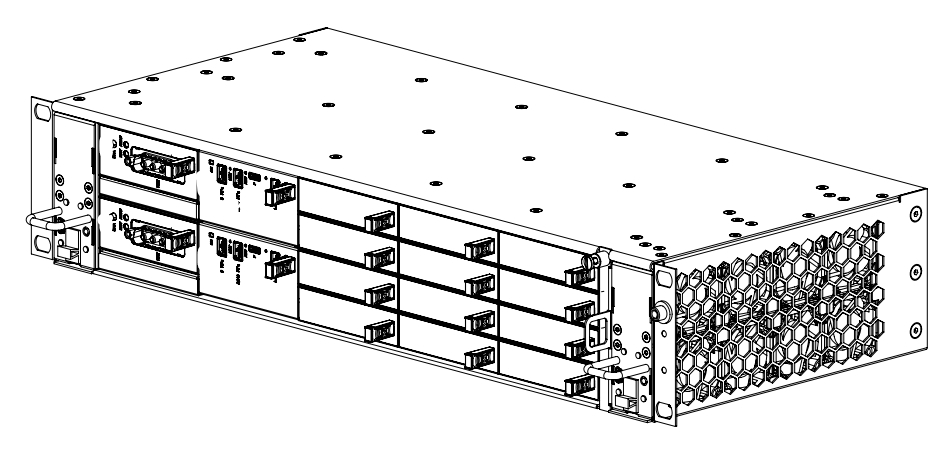

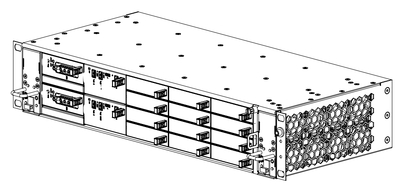

Имеется аппаратура с 12-ю слотами, в которые могут устанавливаться 12 различных модулей или заглушки, необходимо оформить сборочный чертеж и спецификацию, не могу понять как поступить, не вводить же 12^12 исполнений. Может кто натолкнет на нужный ГОСТ.
Заранее спасибо!
ТС, у тебя модули абстрактные покупные изделия или сборочные единицы? Если это сборочные, то прописывай их все в спеке, указывай на чертеже их установку. Приведи рисунок, где нет модуля и установлена заглушка. Если количество конкретных модулей тебе неизвестно, оно зависит от хотелок заказчика, тогда ссылаешься на спеку к договору. Если количество определяется правилами, то, или рисуешь таблицу/рисунки с указанием замен, или ссылаешься на инструкцию/ТУ. Но многие технологи не любят ссылки на ТУ, им подавай комиксы, надо согласовывать с производством.
Если абстрактные покупные, как, например, PCI-устройства для сервака, то прописываешь в прочих изделиях партномера, если они есть, или наименования типа "сетевая карта". Но тут на чертеже надо смотреть, если есть нюансы установки типа дополнительного крепежа или кабелей. И тут лучше на чертеже отобразить самую жирную комплектацию, чтобы не было вопросов типа куда втыкать. Можно указать место для установки, но это Н.контр как пропустит. И тоже делаешь ссылку, что марка, модель, количество определяется спецификацией к договору поставки. Но тут зависит от заказчика. Может ему надо конктертику указать, опять надо договариваться.
Модули: сборочные изделия (наши) + покупные (от заказчика).

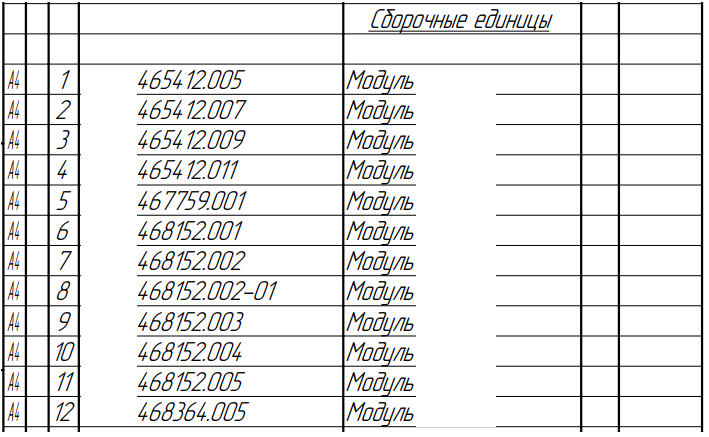

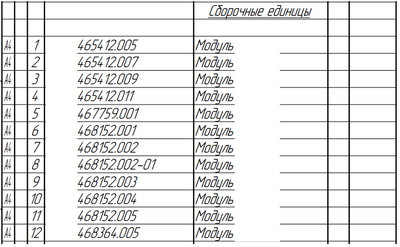

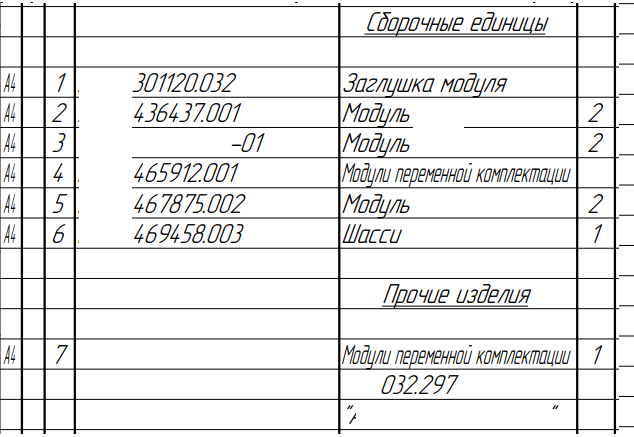

Модули заключены в СП (требование заказчика) как наши, так и их, и именно их надо воткнуть в головную сборку.

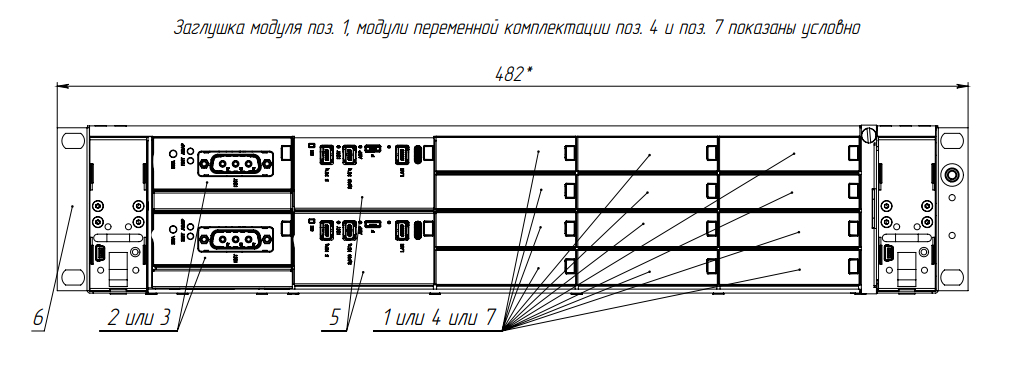

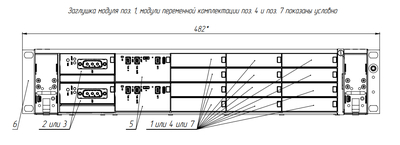

На СБ вставил заглушки и написал, что показано условно.
Количество модулей неизвестно.
