Серия «Работа электрика»

Позвонил диспетчер в подъезде порыв отопления, залило ВРУ. Выезжаю на осмотр.

Вижу следующую картинку

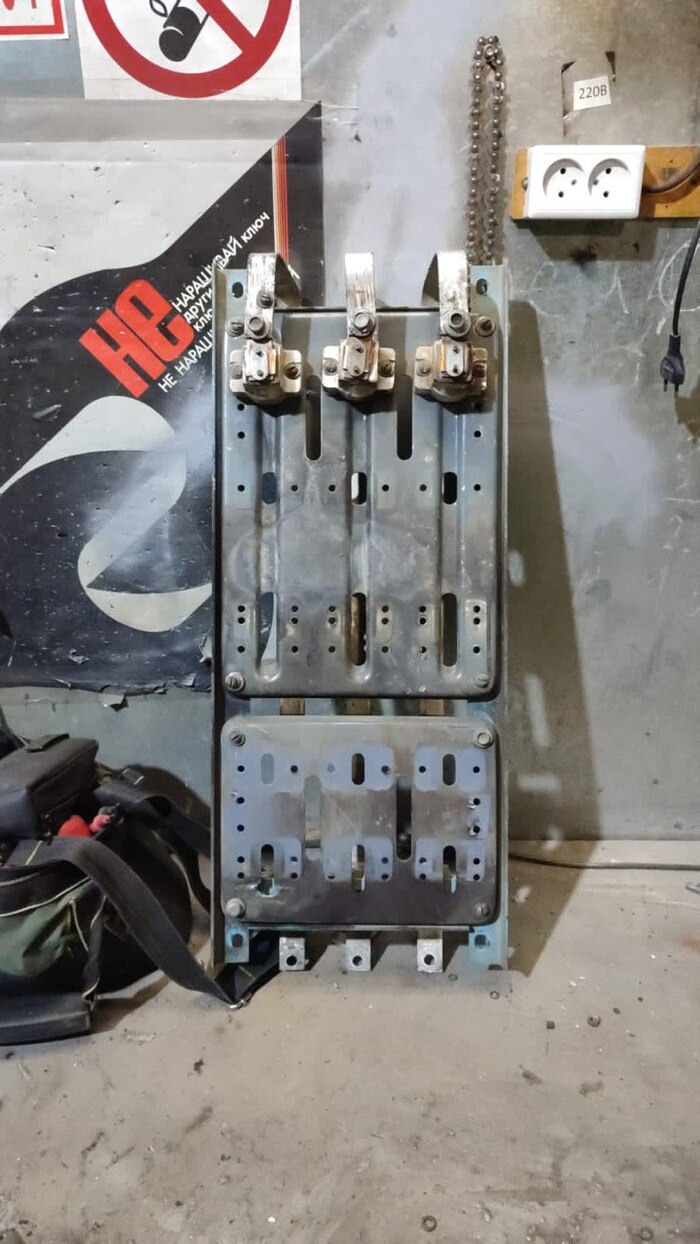

Состояние плачевное.

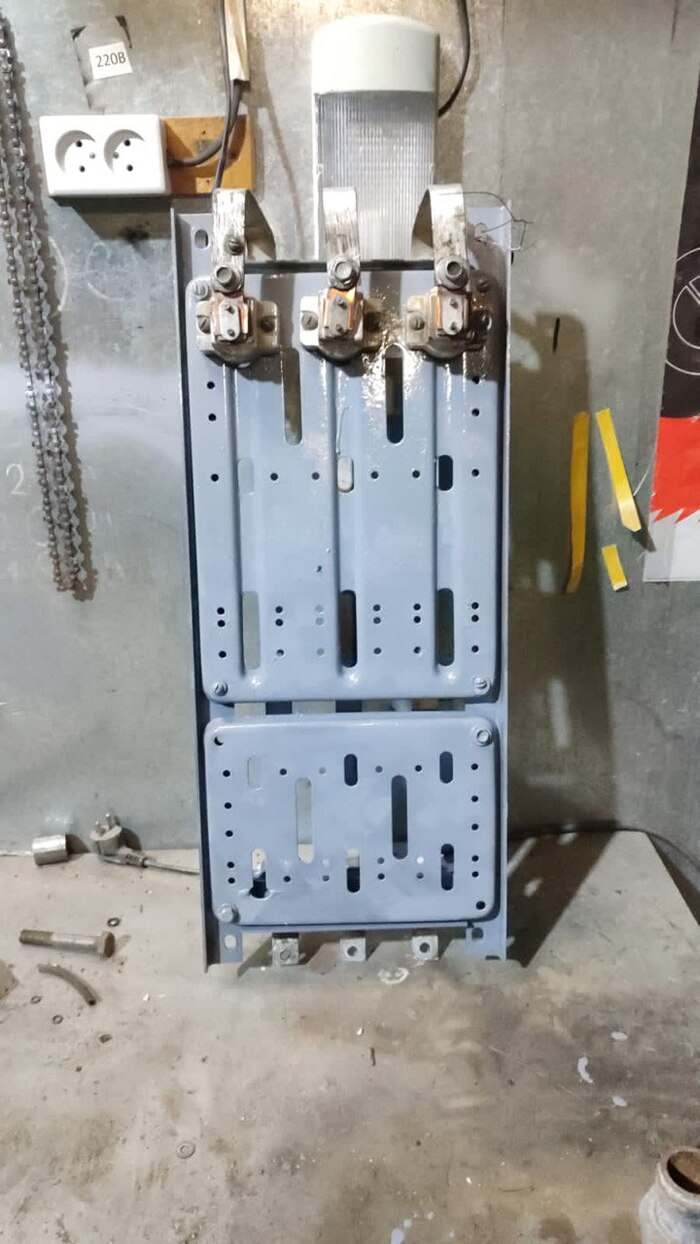

Демонтируем, разбираем, чистим, красим.

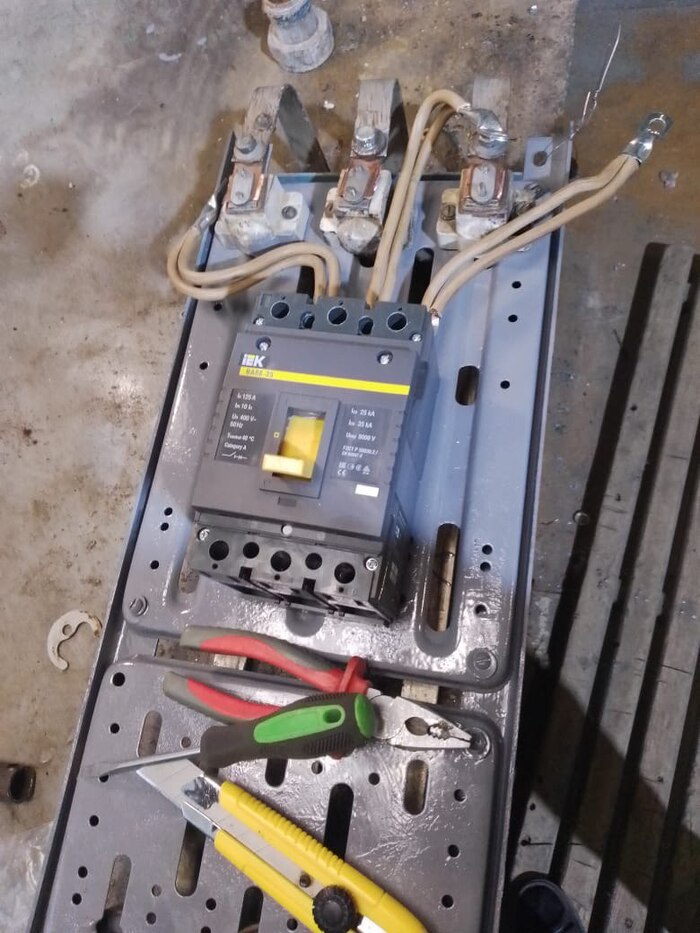

Устанавливаем автоматический выключатель

Монтируем на место.

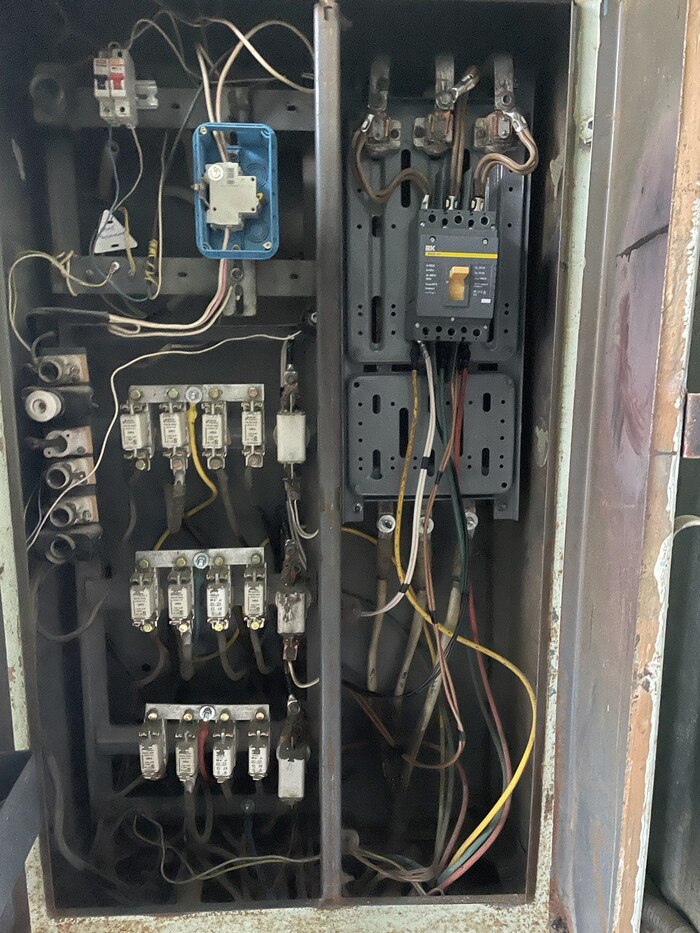

Запускаем в работу.

На этом все!

ТИП КОЛБЫ И РАЗМЕР ЛАМПЫ

Светодиодные источники света различаются по типу колбы и обозначаются буквой в соответствии с формой и цифрой – диаметром.

Например:

А – обычная грушеподобная колба, как у лампы накаливания

С – свеча

G – шар

R – форма гриба

T – трубчатая

В нашем случае у лампы грушеподобная колба матового цвета, размер лампы 60х106 мм

ЦОКОЛЬ

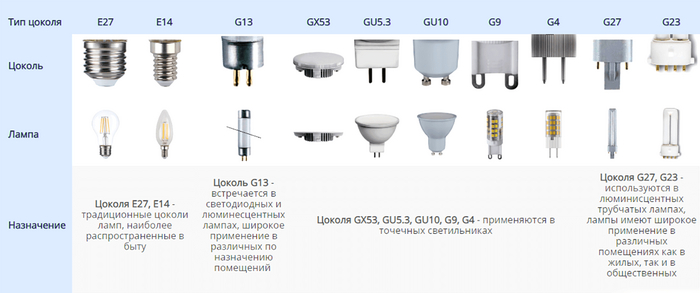

Теперь рассмотрим цоколь лампочки, в бытовом использовании распространены следующие цоколи (см. фото)

E – считается классическим или резьбовым цоколем, широко используется в обычных лампах;

G – с контактной группой в форме штырьков.

В нашем случае у лампы цоколь классический резьбовой 27мм. (Е27)

МОЩНОСТЬ, Вт

Характеристика обозначает, сколько электроэнергии в час потребляет лампочка, измеряется в ваттах (Вт).

В нашем случае лампа светодиодная потребляет 10 Вт в час , что является эквивалентом лампы накаливания мощностью 60-75 Вт (см. табличку)

ЧАСТОТА, Гц

В России частота переменного тока в сети составляет 50 Гц.

НАПРЯЖЕНИЕ, В

При выборе лампы обратите внимание на напряжение. Обычно в квартире используются лампы напряжением 220 Вольт или через понижающий трансформатор напряжением 12 Вольт.

У нашей лампочки диапазон напряжения при которой она может работать составляет от 176 до 264 Вольт.

ЦВЕТОВАЯ ТЕМПЕРАТУРА, К

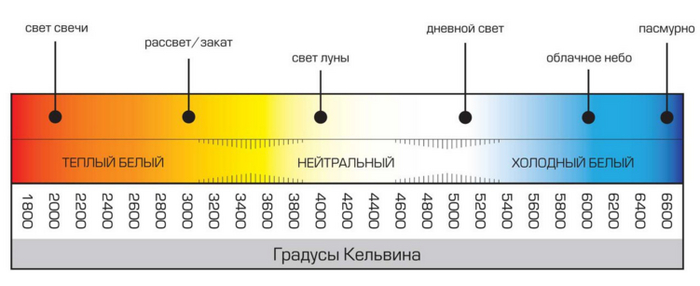

Цветовая температура – показывает каким цветом будет светить наша лампа. Например 1800К – будет светить желтоватым цветом, более «теплым», а 6000К – белым цветом «холодным».

У нашей лампочки цветовая температура составляет 4000К – нейтральный цвет.

СВЕТОВОЙ ПОТОК, Лм

Параметр позволяет определить количество световой энергии, производимой светодиодом.

Зная световой поток и мощность осветительного прибора, определяют значение светоотдачи – нужно световой поток разделить на мощность.

820/10=82 Лм/Вт.

УГОЛ РАССЕИВАНИЯ, град

Чтобы помочь свету распространиться на большую поверхность, в LED-светильники устанавливают рассеиватели или крепят светодиоды под разными углами. Угол рассеивания может быть 30, 60, 90, 120 градусов и др.

У нашей лампочки угол рассеивания составляет 180 градусов.

РАБОЧАЯ ТЕМПЕРАТУРА, С

Это температура при которой обеспечивается нормальная работа лампочки.

У нашей лампочки рабочая температура находиться в диапазоне-40/+40С.

ВЕС, г

Сколько весит лампочка.

Вес нашей лампочки составляет 52 грамма.

ДИММИРУЕМАЯ

Диммируемые лампы — это источник света, яркостью которого можно управлять с помощью специального устройства – диммером (см.фото)

Нашу лампочку нельзя использовать с диммером.

СРОК СЛУЖБЫ, Ч

Сколько лампочка должна проработать часов, по заявлению изготовителя.

Примечание: Обычно меньше работает))

ЭНЕРГОЭФФЕКТИВНОСТЬ

Класс энергоэффективности определяется для всех типов ламп.

Для ламп освещения существует семь классов энергоэффективности.

Это: «A», «B», «C», «D», «E», «F», «G».

Самый высокий класс – это «А», самый низкий – «G».

Современные энергосберегающие, люминесцентные, а также светодиодные лампы относятся к классам «А» и «В».

Галогенные лампы попадают в категорию «C» и «D».

Устаревшие лампы накаливания – это последние три категории («E», «F», «G»).

На этом все!

.

Определим какой тип розеток нам нужен:

НАКЛАДНЫЕ(открытой установки)

ВСТРОЕННЫЕ (закрытой установки)

Накладные будут на стенке, а встроенные будут в стенке.

Обратите внимание что для встроенной розетки нужно посадочное место (подрозетник, продается отдельно) смотрите фото ниже.

ПОДКЛЮЧЕНИЕ РОЗЕТКИ

Розетки в квартире подключают трехжильным медным проводом, сечением не менее 2,5 мм2, не горючий, в двойной изоляции. Если вы скажете эту информацию в магазине вам дадут нужный кабель. Кому интересно вот марка кабеля - ВВГнг(A)-LS-П 3х2,5-0,66.

Итак нам нужно три провода подключить к розетке.

1 Отключите напряжение!!!

2 Убедитесь что напряжение отсутствует на месте установки розетки!!!

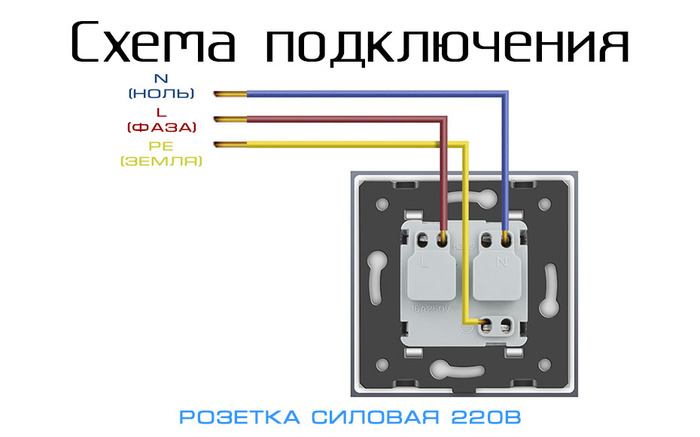

3 Подключите розетку как указано на схеме .

ЕЩЕ НЕМНОГО ИНФОРМАЦИИ

Современная розетка рассчитана на силу тока 16 Ампер, в розетке как известно 220 В.

вычислим мощность  16 Ампер * 220 Вольт = 3 520 Ватт

то есть ваш чайник мощностью 2500 Ватт можно спокойно подключать к нашей розетке.

для тех кт оне знал, мощность чайника можно посмотреть на этикетке. (см. фото)

На этом всё!
