2 – Как подключить лампочку в квартире
Для подключения понадобиться:
1. Выключатель,
2. Лампа с патроном,
3. Распределительная коробка,
4. Кабель ВВГнг(А)-LS 2х1,5.
Посмотрим некоторые виды выключателей
По способу переключения
Пример коробки распределительной 100х100х50мм
Патрон подвесной с цоколем Е27
Светильник (лампочку) в квартире подключают силовым двухжильным медным проводом, сечением от 1,0 до 1,5 мм2, не горючий, в двойной изоляции. Например кабель - ВВГнг(А)-LS 2х1,5.
Это важно: ФАЗНЫЙ ПРОВОД ИДЕТ ЧЕРЕЗ ВЫКЛЮЧАТЕЛЬ на светильник, а нулевой провод напрямую на светильник! (см. схему ниже)

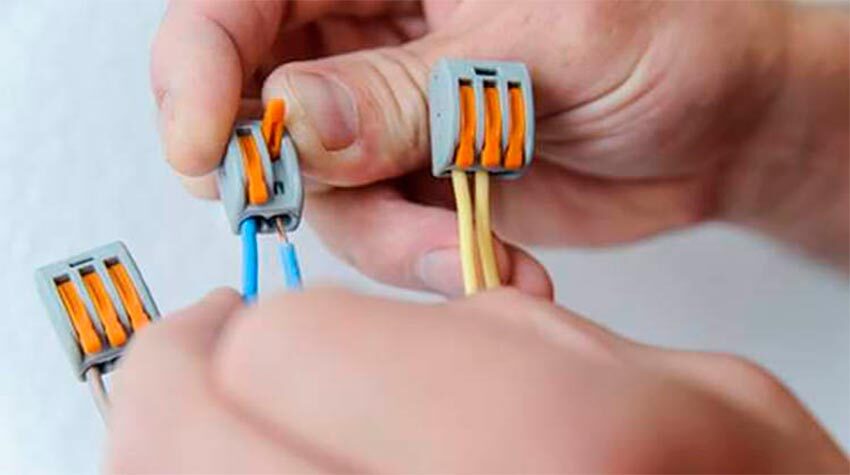

Соединение проводов в распределительной коробке можно сделать самозажимными клеммами WAGO (см. фото), в моем примере понадобиться 3 штучки.
А тут схема соединения двух лампочек (например люстра с двумя лампами) с двухклавишным выключателем.
Не забывайте перед монтажом.
1 Отключить напряжение!!!
2 Убедиться, что напряжение отсутствует на месте работы!!!
На этом все!
