Будни связиста №2

Итак продолжим....

Сегодня расскажу как примерно протягивается кабель от муфты до клиента. Не очень подробно, потому что сам участвую в протяжке кабеля и самого себя фотать не удобно. Однако расскажу какие кронштейны используются, как оконечиваем кабель у клиента. Разварки муфты сегодня не будет, потому что это нужно вывести в отдельный пост.


Ссылка на прошлый пост: ссылка


Итак погнали! Собственно кабель 150 метров. Кабель на 4 волокна в одном модуле.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Кронштейн натяжной (УКН). А также лента стальная нержавеющая и 2 замка. ХМ, замки неудачно сфотал (

К сожалению машинку для затягивания ленты я забыл сфотографировать (

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

А также клины для жесткого крепления на кронштейне.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Клин забиваем на кабеле обычным молотком.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Кронштейн подвесной (УКП) с пластиковым подвесом. В подвес вкладывается кабель и затягивается стяжкой в комплекте.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

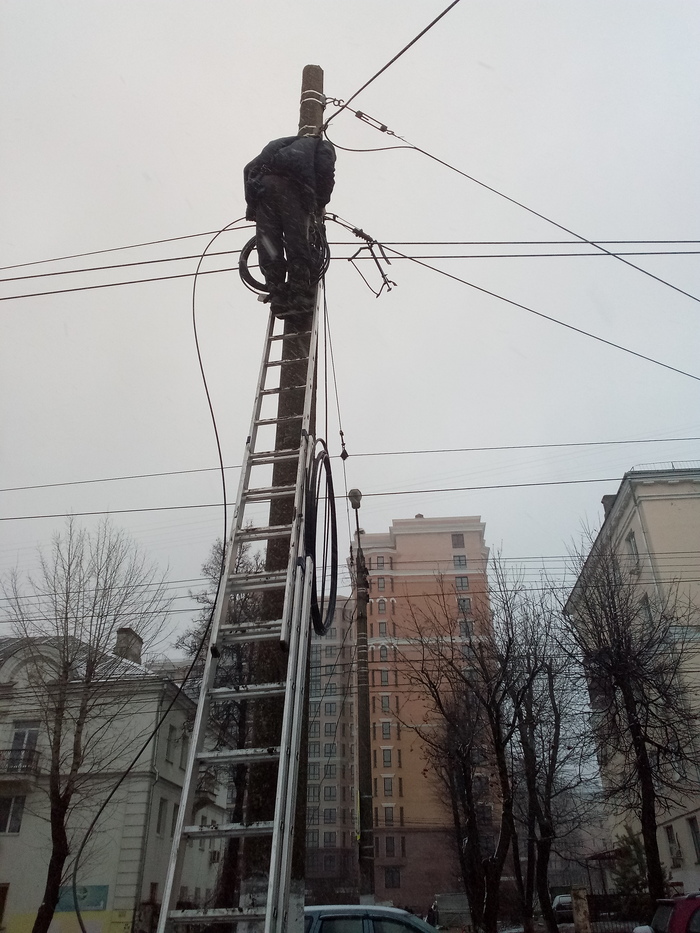

Монтаж на высоте. Высота монтажа кабеля должны быть не ниже 4,5, чтобы ни одна машина не смогла порвать кабель в пролете между столбами. Кронштейны должны быть закреплены ниже электрических проводов 40-60 см.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Закрепили кабель на здании на анкерный болт с кольцом. НАШ ПРАВЫЙ )

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Как натягивали кабель по остальным столбам не суть важно, поэтому дальше опишу клиентскую часть.

Собственно оптическая розетка , Пигтейл, Адаптер.

Оконечить кабель на такую розетку это не моя затея, так дешевле для клиента. Ну и в принципе за 7 лет ни одна не развалилась. Если у клиента есть коммуникационный шкаф то ставим кросс или шкон. Что это такое и как делается в последующих постах. Сегодня простейшая оптическая розетка.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Берем вот такой нож KABEFIX. Лезвие в центре вращается на 360 градусов.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Затягивем нож на кабеле (от конца кабеля 50-60 сантиметров) и крутим вокруг раз 5-6.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Потом тянем за нож в сторону конца кабеля и получаем такой разрез. Потом повторяем операцию с противоположной стороны кабеля и получаем 2 надреза. Снимаем верхнюю оболочку.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Внутри кабеля 6 модулей, центральный силовой элемент и водоблокирующие нити. И все это в ГИДРОФОБЕ... ох уж этот гидрофоб... гори он огнем...

Если в кратце: специальая жидкость, которая препятствует попаданию влаги внутрь кабеля. Крайне не охотно смывается с одежды, если смешать с грязью, то не отстирать никогда.

В общем отрезаем все нафиг кроме красного модуля. Черные кордели (по сути пустышки, у нас ведь кабель на 4 волокна, но кабель мог быть 6х4=32 волокна) отрезаем тоже.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Кабель в гидрофобе.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Красный модуль и силовой элемент. Немного изоленты на основании кабеля, чтобы не повредить модуль в креплении розетки.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Стрипером отрезаем модуль и снимаем с волокон ГИДРОФОБ!!!

Гидрофоб находится и внутри модуля.

Как же он бесит...

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Прозрачный гидрофоб, но бывает и цветной...

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Инструмент который использовал: Стрипер, ножницы и нож.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Крепим кабель в розетке.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Смонтированная розетка. Да не аккуратно, но если учесть, что оптику после монтажа не стоит трогать, то проработает это долго и надежно. Главное соблюсти радиус изгиба. Если не ошибусь радиус меньше 17 мм недопустим.

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Монтаж в ящик

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

Готово

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост

К сожалению лимит на пост 25 картинок, поэтому сварка пойдет в отдельный пост.

Материал есть, пост будет через пару часов или завтра.

Баянометр удивил ))))

Будни связиста №2 Оптический кабель, Прокладка кабеля, Оптическая розетка, Разделка кабеля, Длиннопост
Показать полностью 21
96

Будни связиста

Первый пост, а точнее серия постов про нелегкую жизнь связиста в городских условиях.

Про медные кабели написано много, а про оптику я на пикабу не нашел или так искал.


Обычно в квартиру клиента заводится витая пара и на том познания большинства о кабельных сетях заканчивается. А как интернет приходит в дом? А как это делается? Что такое оптика? Какие еще способы передачи данных? И прочее разберем по мере создания новых постов, если они вообще вызовут интерес.


Первый пост будет вводный, дабы узнать реакцию на эту тему у читателя.


Сразу надо сказать, что никакой рекламы тут не будет, никаких имен и лиц, адресов и коммерческой тайны. Все будет аккуратно замазано. Все фотки мои или моего напарника.


Для начала объясню, что это за штука круглая, которая висит на столбах в каждом городе причем часто несколько на одном столбе. Это стандартная разветвительная муфта В3, в которую вводятся оптические кабели с последующей разваркой в соответствии с ТЗ.

Будни связиста Оптический кабель, Сварка, Длиннопост, Картинки

Снимем и посмотрим поближе:

Будни связиста Оптический кабель, Сварка, Длиннопост, Картинки

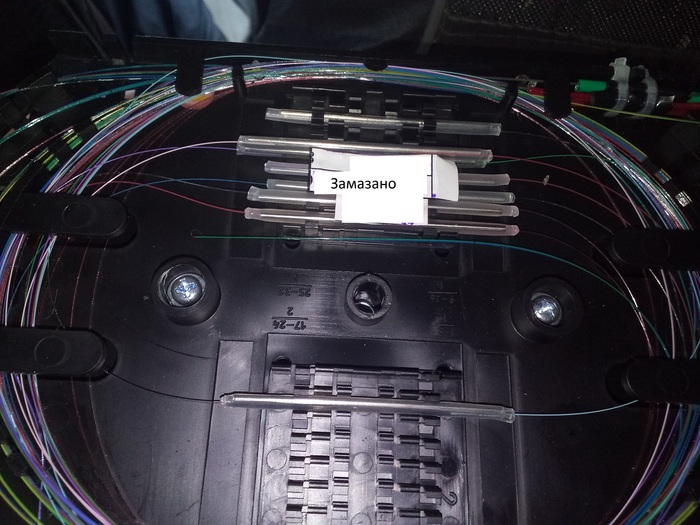

Вот что внутри. По сути тонкие волокна разварены по схеме ТЗ и уложены в ложементы. Термоусадка защищает место сварки от механических повреждений.

Будни связиста Оптический кабель, Сварка, Длиннопост, Картинки

Возможно стоит остановиться на этом и заготовить информацию для последующих постов.

Что хочется из комментов: Стоит ли максимально описать процесс сварки, монтажа и прочее, либо кратко, но по сути...

Показать полностью 2
