Добавляю bluetooth в магнитолу kenwood kmm-122y
Доброго времени!
Может быть кому то будет интересна данная тема.
Давно хотел заняться переделкой старой магнитолы, которая имеет на борту USB и AUX в наличии. Ранее приобретались уже блютуз типа затычка USB со шнурком в AUX, но это все "навесное" и торчащее, и ни фига не радующее глаз, да и звук из таких девайсов желает лучшего.
на одном не называемом маркет плейсе был заказан блютуз в виде платы. По отзывам и предоставленным видео отчетам, купивших пользователей, был выбран именно он. https://www.ozon.ru/product/modul-bluetooth-5-0-microusb-dek...
Цена вопроса составила, на тот момент, 190 деревянных. Заказал сразу два. Это тот случай когда, вдруг один придет не рабочий, и за эти деньги лучше взять разу два ).
Посылка пришла, и все отложилось, после проверки на работоспособность в ящик, до лучших времен и вдохновения.
Спустя не продолжительное время, из автомобиля была извлечена магнитола, для последующих издевательств.

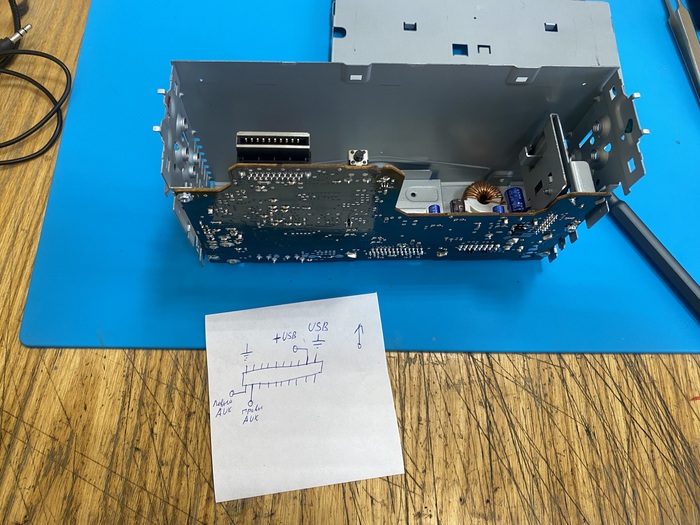

Подключил к ней обрезок USB и AUX кабель для прозвонки и поиска контактов для подпайки на разъеме соединения панельки с магнитолой. По считал это самым верным и малозатратным по времени и разборке местом. Вооружившись Мультиметром , листочком бумаги и ручкой, приступил к поиску контактов на плате.

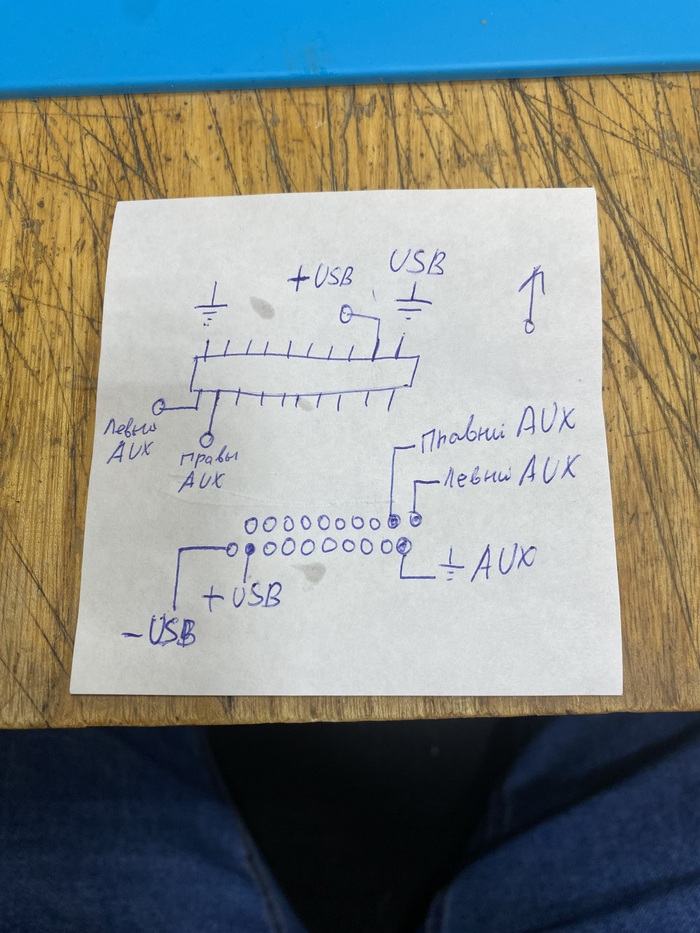

Через не продолжительное время, найдя оные, зарисовал их на бумаге.
настал момент пайки.

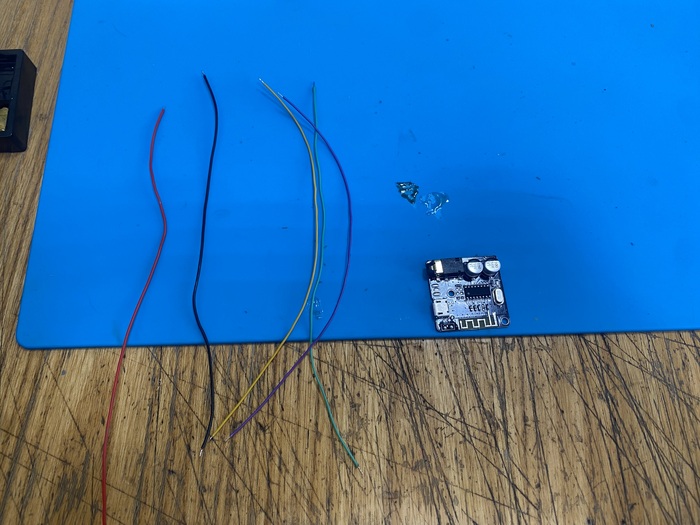

Нашел подходящие по цветам провода, залудил, обрезал до нужного состояния, залудил саму платку. Лишние компоненты под jack и micro usb, убирать не стал, так как места в магнитоле свободного навалом.
Дальше, дело техники, провода , готовы, контакты найдены, цвета распределены.
Осталось, дунуть, плюнуть и на крепко все замотать скотчем !Ё)

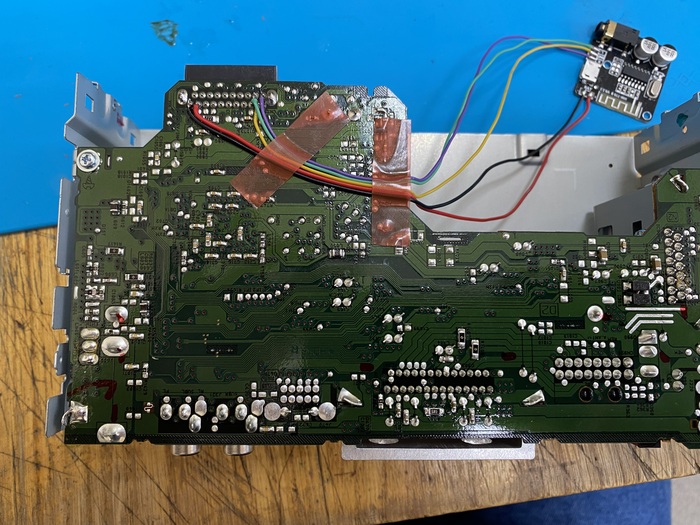

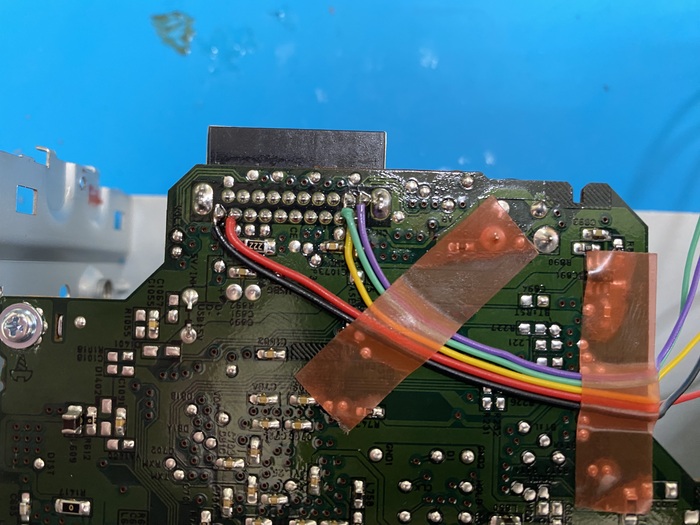

шучу, все припаялось на свои места, провода закрепил прямо к плате, хорошим скотчем.
Качество пайки оценивать не надо!... как говорил один не называемый критик , оно и так шикарное!)

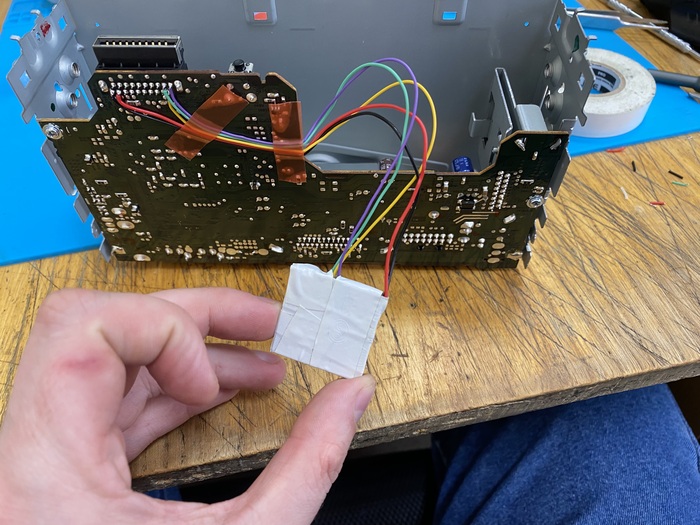

По феншую, нужно использовать было синюю, но под руками была только белая, но и так сойдет, да простит меня СИНЕИЗОЛЕНТНАЯ Полиция !)

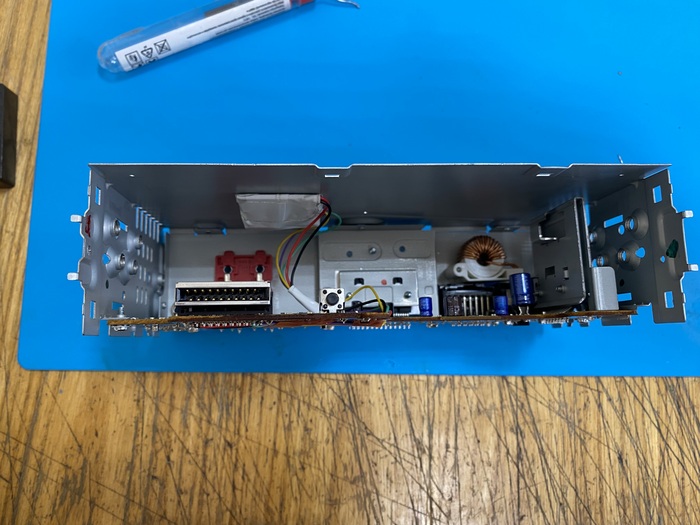

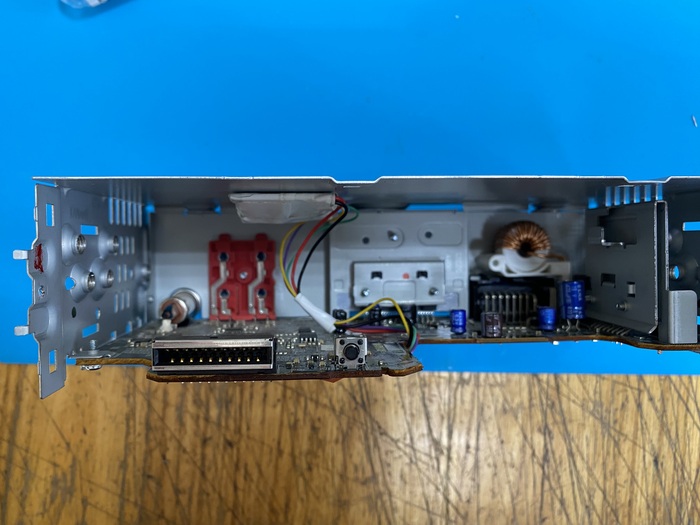

Скоч двухсторонний, и платка уже на своем месте жительства.
процесс сборки, думаю никому не интересен. так что представлю только видео отчет первого запуска
Конечно, многие скажут "Колхоз" "КУПИ МАГНИТОЛУ С БЛЮТУЗ" "Дешевые понты" , но это занятие на полтора часа, любимого дела. Очень отвлекает от рутины обычной работы, как говорят, звезды сошлись, вдохновение, свободное время, и потребность в беспроводной связи со старым устройством. Техническая часть магнитолы была не нарушена, AUX так же работоспособен.
Так что не кидайте тапками, может кому то поможет и вдохновит данный пост.
