Как мы видим, приток и отток воздуха практически полностью заблокированы пылью, соответственно внутри системы циркулирует теплый/горячий воздух, что и вызывает симптомы, заявленные владельцем, а значит мы приступаем к генеральной уборке внутри iMac-а. Для максимального эффекта, необходимо демонтировать все модули из корпуса.

Стоит отметить, что частота рекомендованной профилактики, зависит не от времени, а от места где работает устройство, влажности воздуха, количества пыли, интенсивности работы, наличия домашних животных и так далее. То есть нет строгих рекомендаций ни от производителя ни от специалистов в данной сфере, каждый случай уникальный.

Поскольку iMac уже ранее был на обслуживании и сорваны пломбы на креплении радиатора, мы обязаны проверить как была выполнена процедура предыдущими специалистами.

Процедура выполнена достойно, термопаста ShinEtsu - та, которую использует производитель при сборке, второе спасибо за оригинальные проклейки, благодаря которым демонтаж дисплея становится простым и безопасным, так же HDD заменен на SSD и добавлена оперативная память. Вывод: респект и уважуха все выполнено на уровне, единственное замечание - SSD лучше крепить хотя бы на 1 болт к фиксирующей рамке.

При помощи высокотехнологичных инструментов, таких как: пылесос, компрессор и влажные салфетки, мы выполняем очистку каждого модуля и самого корпуса от пыли.

Для установки дисплея обратно в корпус, мы используем только оригинальные проклейки. Найти их трудно, стоят они недешево, но это единственно правильное решение, во избежание непредвиденного отклеивания дисплея от корпуса и других неприятностей. Мы стараемся не отходить от норм ремонта, придуманных производителем.

После проведения послеремонтной диагностики, можно считать профилактику завершенной и наш iMac уезжает домой чистенький и без раздражающих владельца симптомов.

Le Final

Такого рода дефект возникает в 99% случаев из-за попадания жидкости или из-за удара в правый нижний угол. Если разбираться детально, то вероятнее всего сначала это незначительный удар в нижнюю часть устройства, происходит небольшая деформация рамки по отношению к стеклу дисплея, клей рамки лопается и теряет влагозащитные свойства, тем самым обеспечивая путь для жидкости через расхождение между стеклом и рамкой. Поэтому причина чаще всего незаметна для владельца устройства т.к. удар и попадание жидкости могут произойти в разные временные промежутки.

(при вскрытии устройства необходимо оценить внутреннее состояние iPhone и возможные следы предыдущих ремонтов, что может повлиять на необходимость проведения расширенной диагностики)

Диагностировать самостоятельно "отвал рамки" не рекомендуется, не имея необходимых навыков, есть риск повредить основной шлейф дисплея и вероятность его восстановления уже будет стремиться к нулю. Так же стоит отметить, что зеленый экран на iPhone , так же как и белый - это по своей сути авария, при которой не включается дешифратор, он же кристалл, он же Display IC, соответственно нет управления ледами, что в свою очередь делает невозможным увидеть дополнительные дефекты в виде полос, ушей и остальных менее частых симптомов на дисплее iPhone.

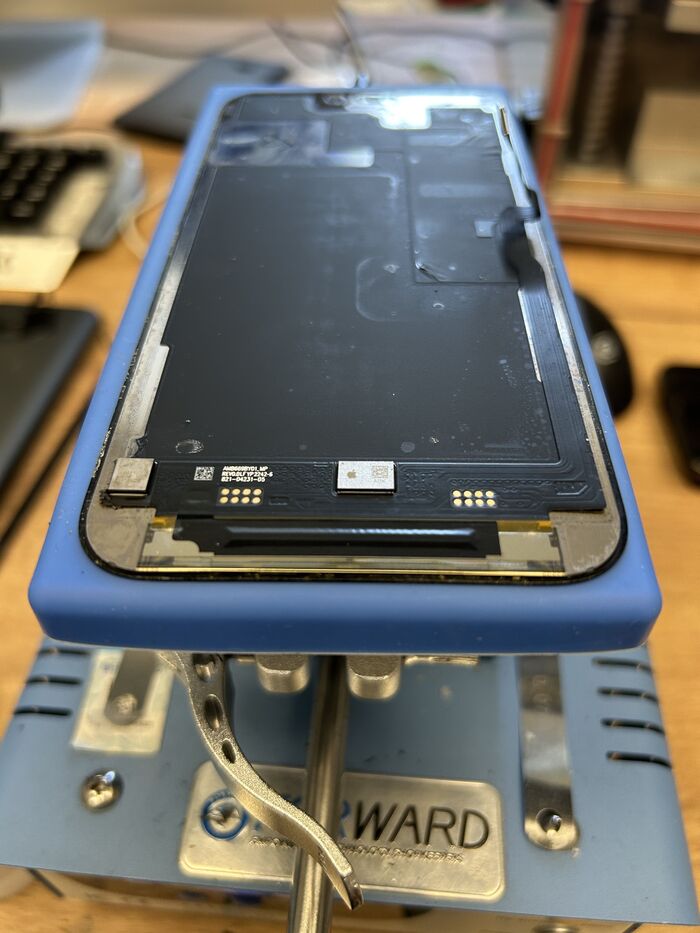

При снятии рамки необходимо тщательно изучить возможные места повреждений. В нашем случае все очевидно, но часто бывает что след от попадания жидкости не такой явный либо дефект возник по причине сильного удара и его можно обнаружить ниже по левой стороне дисплея на месте изгиба основного шлейфа.

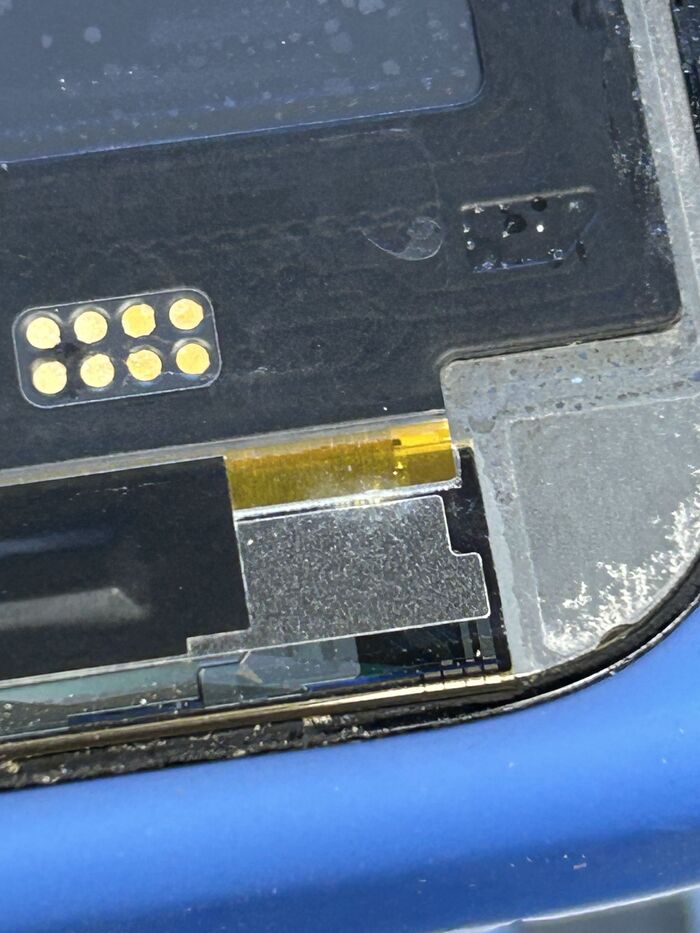

(Основное место повреждения)

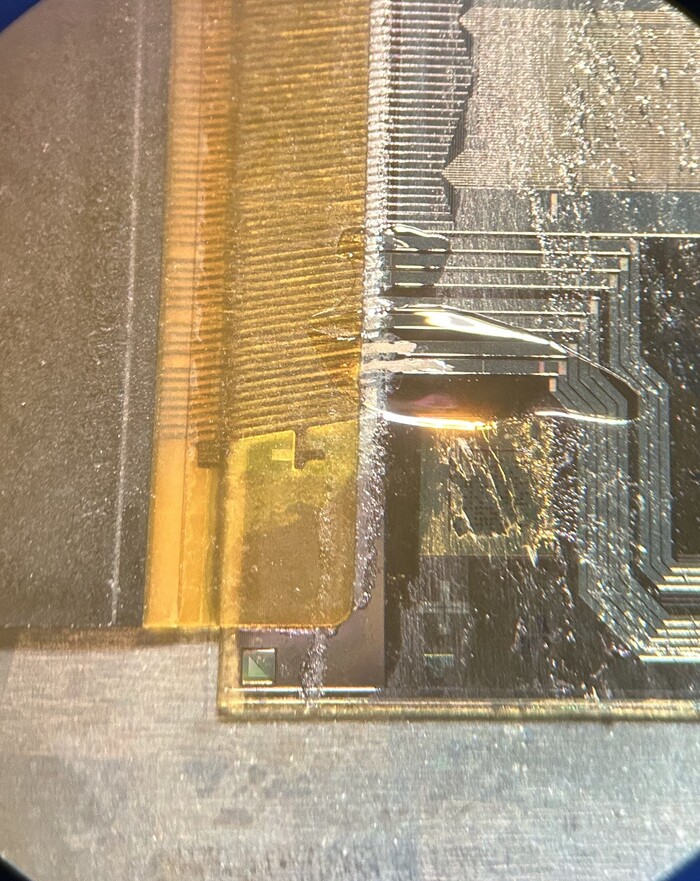

(Основное место повреждения под микроскопом)

Корректное устранение дефекта от попадания жидкости состоит из нескольких этапов:

1. Снять шлейф и зачистить его от остатков ACF, это позволит увидеть весь масштаб повреждений и оценить целесообразность восстановления дисплея.

(Основное повреждение при снятом системном шлейфе)

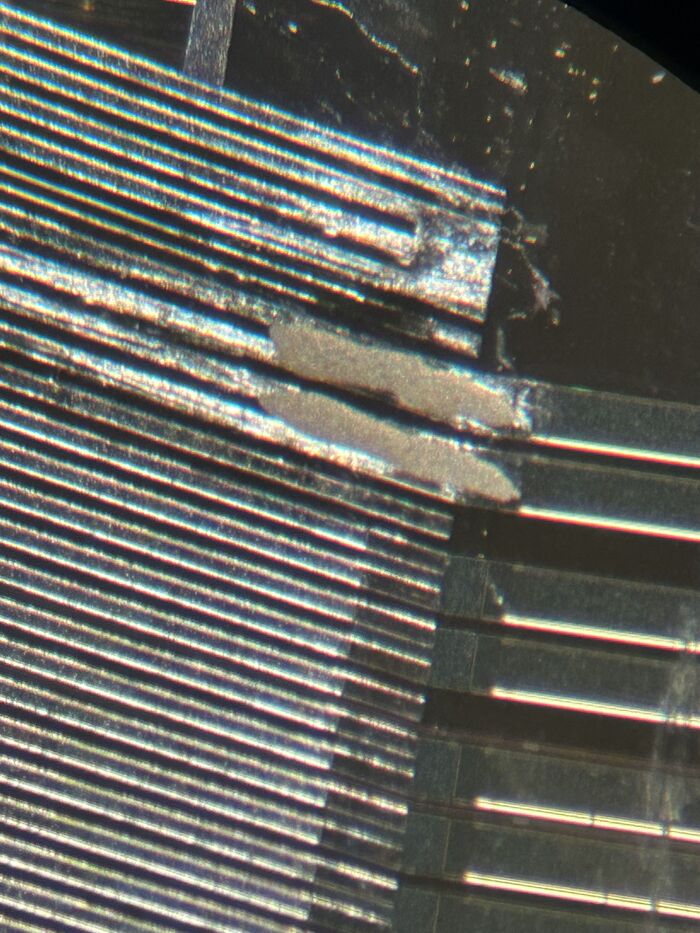

(Основное место повреждения под микроскопом без системного шлейфа)

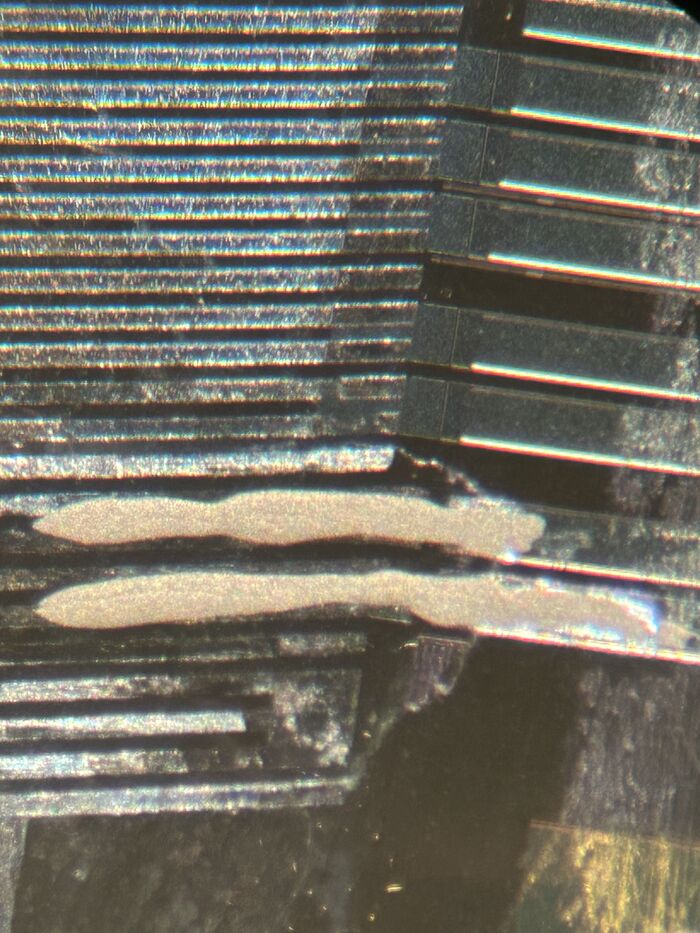

2. Зачистить поврежденный участок от токопроводящих остатков сгоревшей площадки и нарисовать токопроводящеим гелем новые контакты на месте сгоревших.

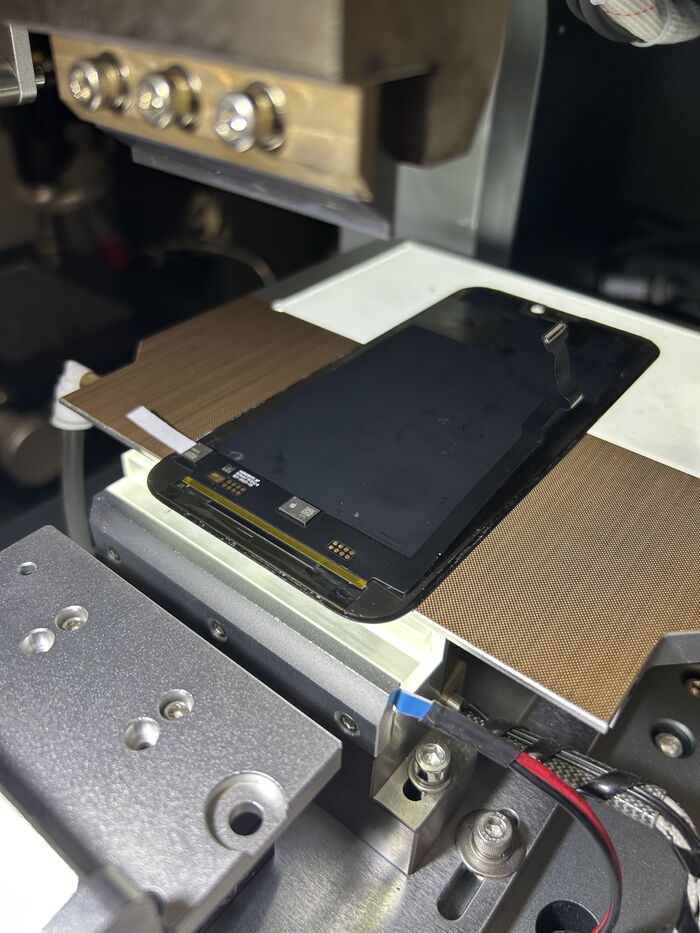

3. Установить другой системный шлейф или, в случае если контакты сохранились, установить родной шлейф обратно на новый ACF.

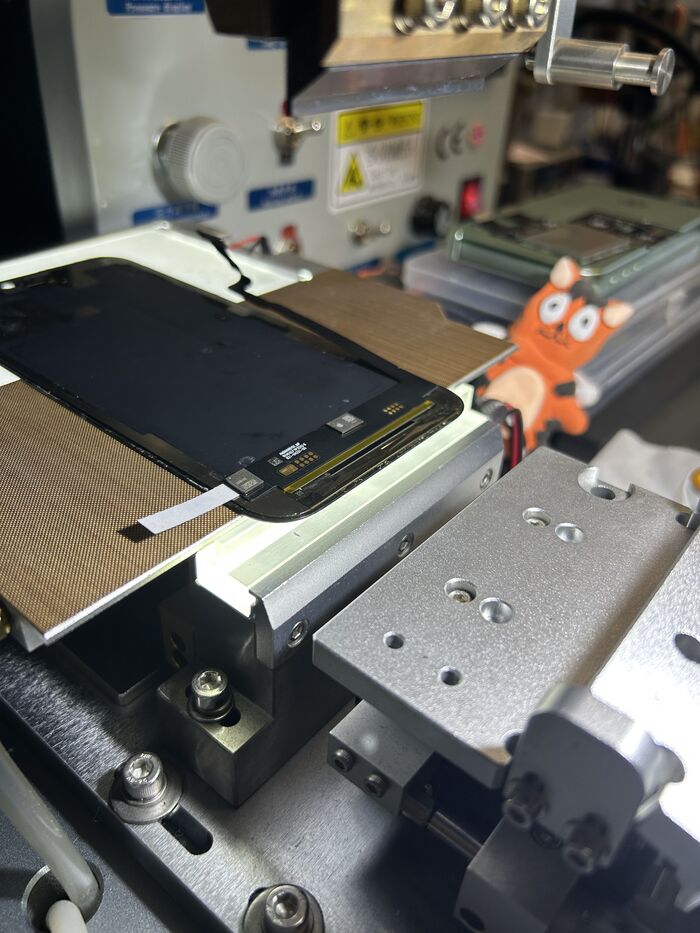

(Немного Маши и Медведя, чтобы понимать сколько веремни занимает процесс установки шлейфа)

Если действовать по упрощенному методу диагнотсики и ремонта подобных дисплеев, высока вероятность его возврата по гарантии либо возникновение новых дефектов из-за необработанных участков, которые так же пострадали от воды, но не были восстановлены должным образом.

Итак, мы выполнили все вышеописанные процедуры, теперь подключаем его к тестовому iPhone для проверки результата. Проверку выполняем только на тестовых устройствах, потому что разъем подключения дисплея на материнской плате iPhone изнашевается от частых подключений, а для проверки дисплея на всех этапах, подключение может происходить до 10 раз.

(Тестирование завершено)

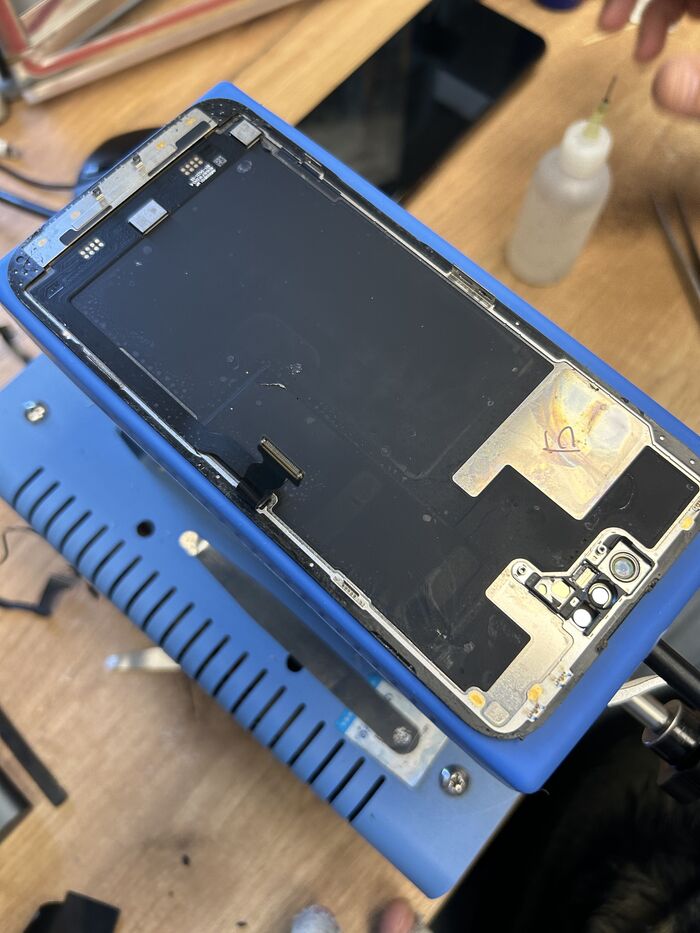

Дисплей прошел все проверки, далее мы установим на него рамку и соберем устройство полностью. При сборке стараемся сохранить все влагозащитные свойства iPhone, чтобы владелец не волновался за ограничения в эксплуатации из-за ремонта дисплейного модуля.

(Готовый результат, который уезжает обратно в Нефтекамск)

Le Final.

Причин у такого дефекта бывает несколько, поэтому приступим к самой интересной стадии восстановления дисплея -  диагностике!

Процесс снятия рамки и удаления остатков клея, показывать не будем, перейдем сразу к делу=)

Следов воды не обнаружено, значит, будем искать место повреждения на основном шлейфе дисплея.

Искать долго не приходится, повреждение в виде небольшой трещины обнаружено с левого края дисплея, затрагивает 4  группы по 4  пина, больших разрывов  между пинами не обнаружено, поэтому дисплей получает статус «ударник» и статус «диагностика завершена» и отправляется на стандартную лазерную терапию.

Процедура завершена, сюрпризов в виде увеличения разрывов контактов на поврежденном участке не было, поэтому восстанавливаем защиту шлейфа в месте проведения работ, собираем дисплей и тестируем до момента отправки обратно в культурную столицу.

Le Final

p.s. за звук прошу прощения, снимал на домофон=) учтем для седующих видео.

Ну что ж, попробуем разобраться, что же может вызвать такое поведение дисплея, с учетом заведомо исправного аппарата.

Для начала разберем дисплей. Чтобы добраться до участка, где располагается интересующая нас область, необходимо снять стекло и рамку. Сенсор, который в этих моделях реализован еще отдельно от основного дисплейного шлейфа, мы тоже заменим, так как часть сенсора с чипом была срезана.

После разбора дисплея на составляющие, проверяем его повторно. Необходимо убедиться, что заявленный дефект тот же и дополнительных сюрпризов нет=)

Все готово к поиску проблемного участка. Запускаем наш станочек (можно обойтись и хорошим микроскопом, но на станке отличная оптика, а заодно и решение по устранению такого рода дефектов).

А вот и проблема – трещина в линии одного из питаний дисплея, которую мы будем заваривать  при помощи мега крутого лазера!

Снимаем очки для сварки и проверяем, что у нас получилось. Шутка, процесс безопасный, однако требует определенных знаний по строению матрицы дисплея.

Дефекты устранены, белой вспышки в нижней части дисплея больше нет, как и синего ушка в верхней левой части, тесты пройдены, осталось только наклеить стекло с сенсором и собрать дисплей в рамку.

Дисплей уезжает в сервисный центр, где он снова обретет жизнь в одном из телефонов и будет радовать нового владельца.
