Добрый вечер, всем. Ничего особо нового не покажу, пост первый прошу строго не судить. Принесли знакомые на ремонт старичка 5-ку, после другого СЦ. Проблема была в том что не было, изображения. У людей не было iCloud’a и соответсвенно резервную копию не кто не делал, нужны были фотографии. Телефон в ремонте не разу не был, фото до и открытия я к сожалению не сделал, но могу сказать что плата была полностью чистая. Открыв телефон и осмотрев плату, я увидел микросхему которая сидела на капельке клея, фото увы то же нету, дело был вечером после рабочего дня, особо как-то об этом не думал, и вот когда уже снял решил сделать фото, а придя домой уже написать свой первый короткий пост, если кому понравиться буду продолжать более интересные ремонты. И так: вот что я увидел, под микросхемой, это фото уже было сдавлено когда я всё почистил и привёл в порядок.

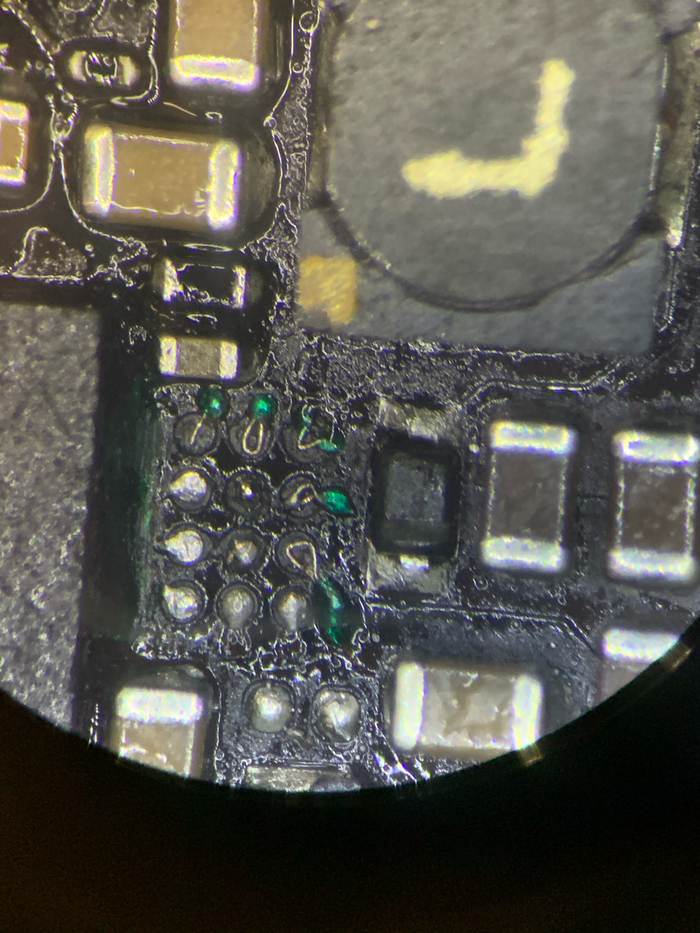

На фото мы видим что отсутствуют 7-мь выводов. 2-а из них уходят в слой. Старался сделать фото так чтобы вам было видно, на фото можно обратить внимание на 2-а пяточка по центру, откуда торчат 2-а маленьких пистона. Что делать? Будем восстанавливать благо остальные контакты идут от компонентов рядом, есть куда припаяться. Приступим ...

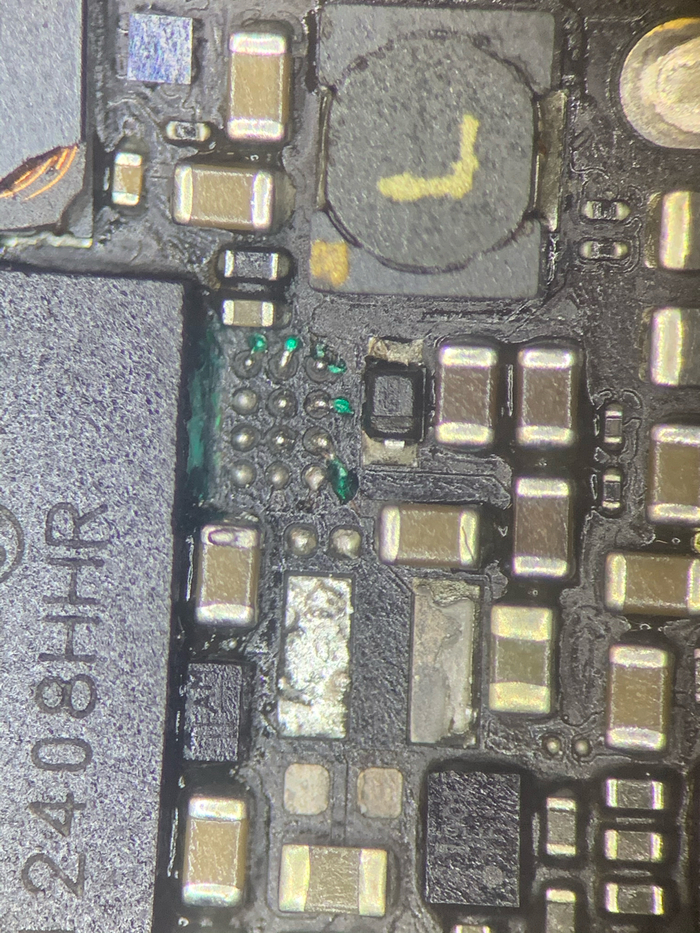

Это промежуточное фото, восстановил все выводы. Ну и привёл все это в божеский вид, дальше на фото видно.
Завтра поставлю микросхему и отдам людям, чтобы сделали себе копии и в следующий раз были повнимательнее с выбором СЦ.

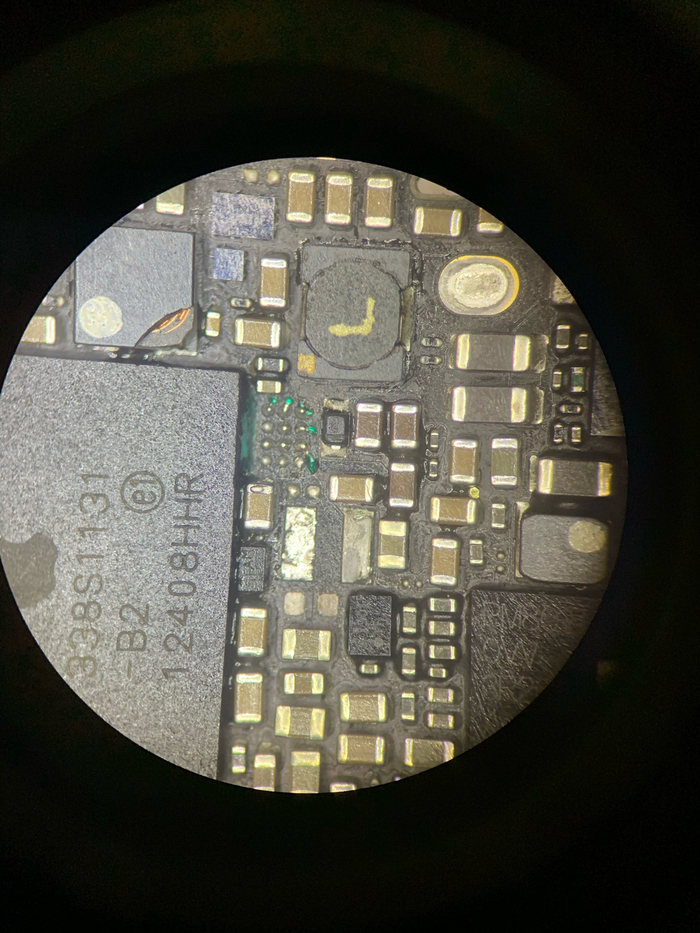

Вот так это всё получилось в конечном итоге. Будут вопросы, задавайте с радостью на них отвечу.
