Дисклеймер:поскольку я сам плюс минус начинающий печатник(и уж точно до про уровня,как до Пекина)профикам мои измышления могут показаться банальными. Но мало кто нам, нубам, разжевывает азы печати, а это-основа и на ней все строится. Может кому то эта статья поможет сделать правильный выбор Не лезь. Оно тебя сожрет. Возможно будет путано, но как есть,без нейронок. "Будут песни под гитару,много шуток,прибауток". И много много буковок.
Прежде всего надо разделять филаментники(FDM) и фотополимерники(SLA, MSLA и другие, еще не запрещенные аббревиатуры). FDM печатает пластиком и катается по слоям, как ЧПУшный станок(т.к. по сути это и есть ЧПУ),а SLA - смолой и по слою за выстрел. Из этого получается,что ФДМ печать-это оооооочень долго. Если вам нужно распечатать руль для фордфокуса,уголок,держатель или дилдак другие полезные в хозяйстве предметы-это к филаментникам. Получаются они там прочные,но внешка- трындец. Когда то имел несчастье пользоваться им, но для моих модельных целей он не подошел совсем(а других тогда не было). Фотополимерник-это противоположность филамента. Внешка-огнище(высота слоя:0.02-0.05 против 0.2),скорость-лютая(2-4ч против 8-10),но прочность оч небольшая. Плюс воняет смола порядочно. В этом опусе разговор пойдет именно о модельной стороне 3д печати.
Итак в вашем доме появился мальчик сорока лет с кризисом среднего возраста начинающий печатник. Я в эту смоляную яму влез в основном потому, что "вкусы мои довольно специфичны"-Слаанеш трансформировал(а) мою любовь к вахе в какие то извращенные формы и выражается она в авиации(аэронавтика империалис), флоте(импириал нэви) и чуть наземной техники(особенно титаны старой формации). А тут засада. Производителям эта мулька малоинтересна, модели оч редко выпускают, еще и за оверпрайс.
И потому,с подачи одного местного товарища,пришлось ринуться в серое вонючее болото ультрафиолетовое пекло.
Для начала,что нужно:изучить труды местного достославного EW3DTech на эту тему. Прочитать надо все 4, но последние два без практики будут ни фига не понятны, но эт ничего. Переписывать их не буду, лишь чуть своих наблюдений добавлю:
Лучше покупать смолу водомойку. Для начального этапа она в самый раз, да и необходимость в наморднике отпадет. Сама смола пахнет еще ничего, а вот изопропил для промывки спиртомоек вполне может довести и до блевоты.
Перчатки не снимать до момента дозасвета(и поддержки в них щелкать,ток осторожно,чтоб не порвать). Реально пару рулонов бумажных полотенец надо иметь, т.к. смола постоянно откуда то льется и капает на ковер.
Распишу свой принтер,тк другие не щупал.Elegoo Saturn 4 ultra 16k. Покупал в ДНСе, т.к. цена была на косарь ниже, чем на озоне и будет куда отнести в ремонт если что. На алике они на 10к дешевле, но много битых приходит. В комплекте все,что нужно на первое время(кроме смолы)и очень нужный поддон. К ванне сбоку цепляется,чтоб со стола капало не на принтер,а в поддон. Докупил еще намордник(пока пригождается только говно за котом убирать). Перчаток нитриловых(не латексных!). Очки защитные с работы уволок дома были. Тоже нужная вещь, т.к. смола, бывает, при разделке брызгает, и на руке это неприятно и раздражение, а смола в глазу это опасно и прямой путь в пираты. Ну и смолу ессно водомойку:
Плюсом к принтеру-камеру мойки-дозасветки AnyCubic Wash and Cure 3. Тоже маст бай, т.к. модели из принтера выходят довольно мягкие. Форму держат, но ногтем можно царапнуть.
Принтер есть,смола есть,че куда лить более менее понятно. Но принтеру нужна программа. И программу эту нам напишет другая программа.
Вот тут и пригодятся 3 и 4 части инструкции EW3DTech т.к. они касаются именно программ слайсеров-компиляторов. Вообще все эти программы какие то чудные. Я был очень удивлен,что в них нет элементарной функции-разрезать модель(все же они там есть,наверно,но без стакана не разберешься). Потому ставил себе те проги,где она есть, вот прям на виду. Это Chitubox и Elegoo SatelLite.
Читу-перведен на русский(ну китайцы думают,что это русский,как в Борне),плюс режимы для разных смол и принтеров из их облака можно подсосать.Сателлит же я хз,как русифицировать,плюс он по функционалу более кастрированый,чем читу(зато бесплатно на флэхе с принтером шел). Но прикол в том,что все нормальные фишки в читу-прерогатива про версии,которая сто́ит по моему пятнаху за год,а первые 7 дней-бесплатно. Сириосли? "гостям я рад-сказал старик,но парень,мне не верь". На рутрекере есть взломаная майская версия, но мы ж не пираты какие то качать оттуда "но парень опустил глаза. Он понял,это-ложь".
В сателлите есть онлайн мониторинг принтера,чтоб не ходить не смотреть че там как-а при наличии камеры-непосредственно наблюдать. Функционал их расписывать не буду, но чем читу зацепил-это разрезка по плоскости,с автодобавлением соединительных шпилек, создание одной основной пустотной каверны внутри(а не тыщи,как в сателлите), и предварительным ремонтом 3дмодели(хоть он и чудной какой то,но работает)и про сканирование нависаний тоже нельзя забывать и финальный прогон уже готовой проги на тему островов.Острова-одно из больных мест 3д печати вообще. Это не связанные с предыдущим слоем области печати,которые висят как бы в воздухе. Филаментник в этот момент просто плюнет пластиком в пустоту и разотрет эту соплю о соседний слой,как алкаш об штанину. Фотополимерник же просто напечатает там и дальше пойдет,но,тк связи со столом над этим местом нет,то эта сопля останется на нижней пленке(забыл сказать,что слои печатаются на FEPпленке,стоящей сотни нефти и отрываются от пленки столом,который находится сверху,тк модель печатается кверх ногами). После этого либо эту соплю сдует смолой жидкой и будет она мотыляться по ванне, как Божественное Право по Имматериуму, либо еще плотней приплавит к пленке следующими слоями и весь этот сектор будет недоступен для печати. Говно,короче,случится. Так что мистер остров нем не друг.
Также нам не подруга и миссис ловушка. Это полость заполненная в процессе печати смолой и запечатанная впоследствии. Она нам аукнется в уже готовой модели,тк имеет привычку создавать трещины внутренним давлением смолы/ее испарений.в терминальных стадиях вообще может лопнуть модель."трах бабах и нет ее". Но мне чет кажется, что это прохладные истории печатников,чтоб нубов пугать.
Есть еще присоски. Это когда уже напечатанная часть модели присасывается полостью к пленке, т.к. не имеет места притока,оттока смолы/воздуха. Тогда,как предыдущие косяки критически опасны-этот не смертелен, особенно на новой пленке(или если,как у меня,на принтере есть наклон ванны при отлипании). Подводя итог-островов и ловушек в модели быть не должно ВООБЩЕ(встроенная проверка читу про острова брешет и удаляет не все, а ловушки вообще не удаляет). Лечить эти болезни нам поможет другая общепризнанная прога-UVtools.
Проверяем, ловушки заполняем разом, острова удаляем послойно(проверил, удалил, проверил, удалил, проверил и т.д., пока их не останется),на присоски и нависания(их он тоже покажет)просто смотрим с грустью(ну или переделываем программу в слайсере). Всё это делается дооолго, потому лучше этими проверками заниматься в качестве фона к другим своим делам.
Итак прога вылизана до блеска, как крокодилье пузо и отправляется в принтер. Ванна подогрета, стол откалиброван(у моего принтера-это автоматические процедуры) и запускаем печать. Сразу скажу, что читу при расчете времени печати беззасенчиво брешет. УВтулс-почти правильно считает. И еще прикол,что время увеличивает количество слоев,а не их заполенность.т.е. одна деталька и десять их размноженных по столу будут печататься одинаково(почти)по времени. Но вместе с тем перегрузка пленки напечатанным может оторвать или повредить пленку,а это трындец,сушите вёсла.

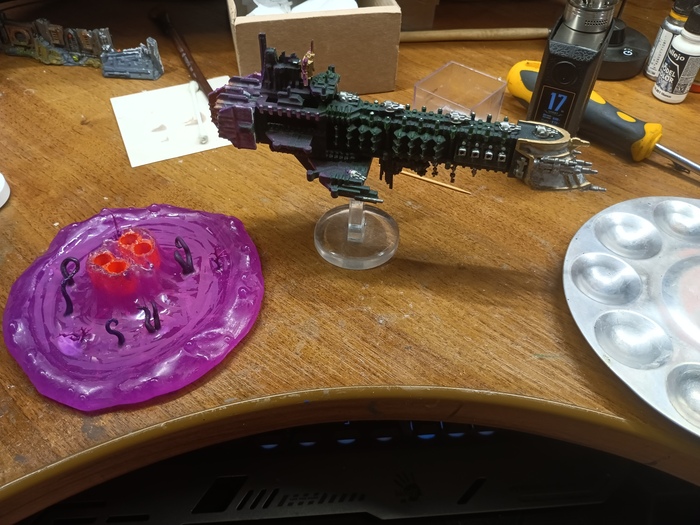

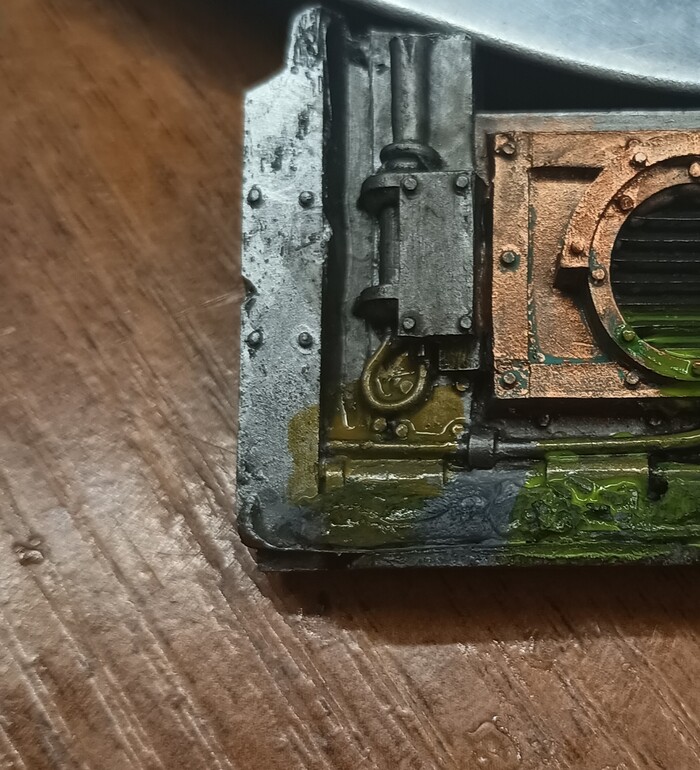

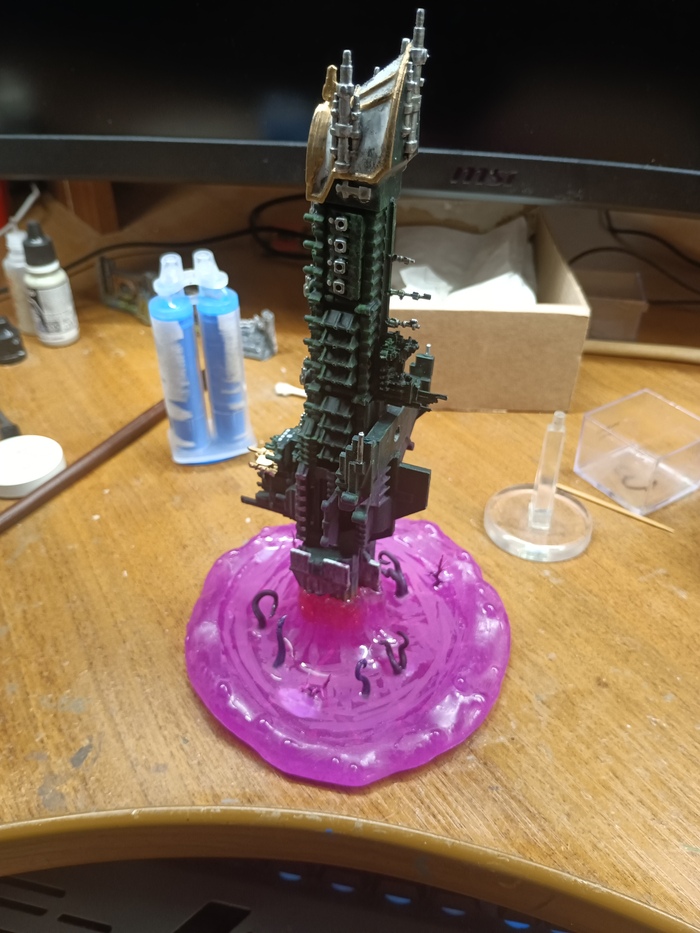

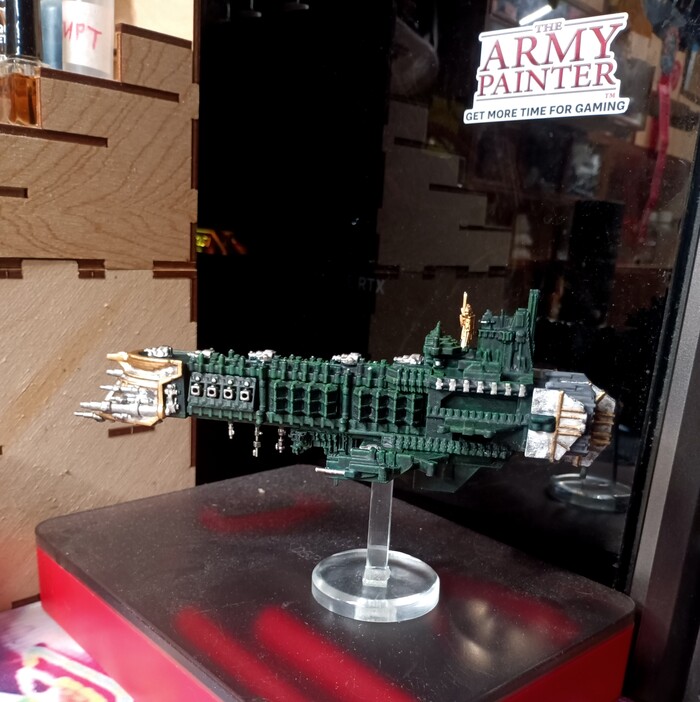

У меня 1400 слоев по 0.05мм(Баттлшип ваховский из фоток ниже) печатались 3 с небольшим часа.

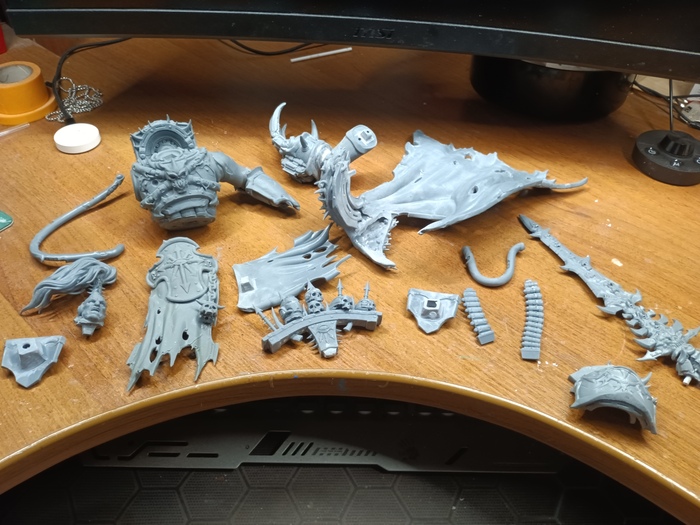

Как напечатается-готовим инструменты, салфетки полотенца, столики и новый ковер. Пару минут стекает, пока поддон цепляю детали идут в постобработку. Промыть в корыте Эникубика(стиралка "Малютка" на минималках)минут пять. Периодически торможу, зубной щеткой ширкаю, и шприцом в пусто́ты(вы же проделали в них сквозные отверстия). Можно промыть пару раз,т.к. вода засирается быстро. После этих промывок воду(хотя бы первую)желательно отвердить под уф в этой же камере,но это личное дело каждого(индийцы смеются впокатуху). Главное,чтоб в около-пищу не попало.
После промывки удаляем поддержки. Опыт еще небольшой, потому удалял по простому, но пишут, что можно в теплой воде вымачивать(а один пассажир прям в кипяток кидал на неск.секунд). Прям под ноль их запиливать не надо, только основную массу убрать. Теперь надо просушить(тщательно, т.к. вода будет мешать дозасвету) и в камеру дозасветки. По паре минут плюс минус. Желтеет-передержал.
Дальше модельная рутина. Убрать пеньки от поддержек(автомат их прям в совсем конских количествах ставит-надо проверять). В первый-второй раз убирал бормашиной, но в Нэте есть видео, как дядька их заточенным скалером убирает. Скалер купил, но еще не пробовал.
И немного лайфхаков
Сохраняйте не только результат слайсинга(прогу для печати), но и проект, который к этому результату привел(а это разные вещи),тк если на финале вылезет косяк и нужно будет что то подправить,то придется либо начинать все заново, либо рекомпилировать версию для печати, а это прям ооочень долго и не факт,что качественно получится. Ну или открыть сохраненный проект,добавить, отбавить что куда нужно за пять сек. и пересохранить файл печати.
В процессе написания статьи нашел еще одну интересную функцию-разбить фигульку на составные части-т.н. оболочки. Поскольку резать по живому можно только плоскостью, а вам, например, надо руку отдельно напечатать,то красиво ее отрезать не получится,но если моделлер был хороший человек-то он ее(а то и все приблуды на ней)сделает в формате оболочки и, при желании, оболочку можно отцепить, как отдельную деталь.

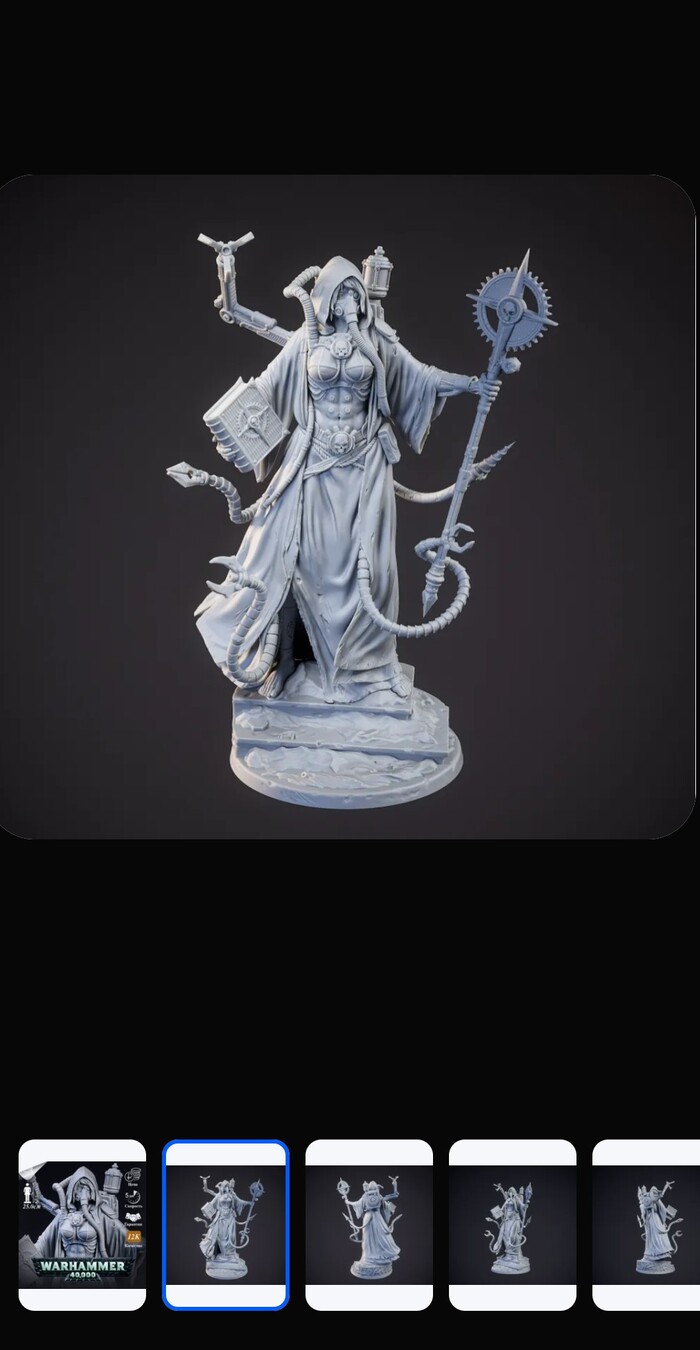

Модели я беру на Cults3d, т.к. там по вахе много(но они шифруются - копирайт отдел ГВ не дремлет).искать лучше по тэгам и смотреть все подряд. Это долго, но попадаются прям жемчужины и на халяву. Платные модели не оплатить(ток через посредников), но модели с открытой ценой можно скачивать за 0 денег, т.е. даром. Пользуйтесь.
Больше фоток Баттлшипа будет в сообществе Вахи, т.к. там это более уместно.
Upd: Прошу простить великодушно, но в текст вкралась критическая ошибка, на которую мне в комментариях указали оголтелые экоактивисты коллеги. Так вот, изучив вопрос более тщательно, могу ответственно заявить, что воду и спирт, зараженные смолой после промывки по правилам НИ В КОЕМ СЛУЧАЕ НЕЛЬЗЯ СЛИВАТЬ В ТОЛЧОК(я как бы и не говорил,что это нужно делать, ну да ладно). А что же с ней делать?И тут вариантов ток 2 (2.5): Первый: утилизировать эту жижу,как хим отходы (вроде как 2 класс,но не точно), сдав на предприятие-переработчик. Например на очистные. Вариант для тех,у кого они работают, а не как в Воронеже(или в Индии)😂😂😂
Второй: сжечь в промышленном инсинераторе. По всем правилам к сжиганию хим отходов.
Второй с половиной:залить все связывающей химозой,но неизвестно,что хуже получится по итогу.
Все остальные варианты-есть полумеры,тк работают лишь частично и служат больше для очистки совести,а не жижи.
