Всем привет! В мастерскую принесли пациента — Lenovo Yoga Slim 7 Carbon 14ACN6.

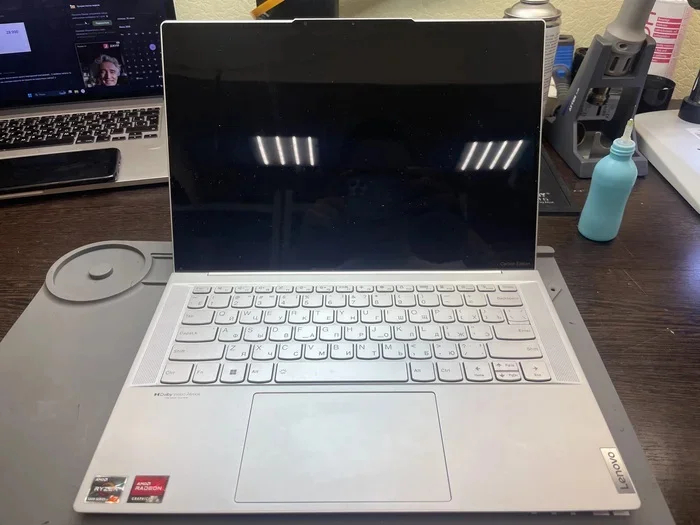

Жалоба классическая: «Включается, кулеры крутятся, но изображения нет». Что ж, приступим к вскрытию.
Стандартные процедуры

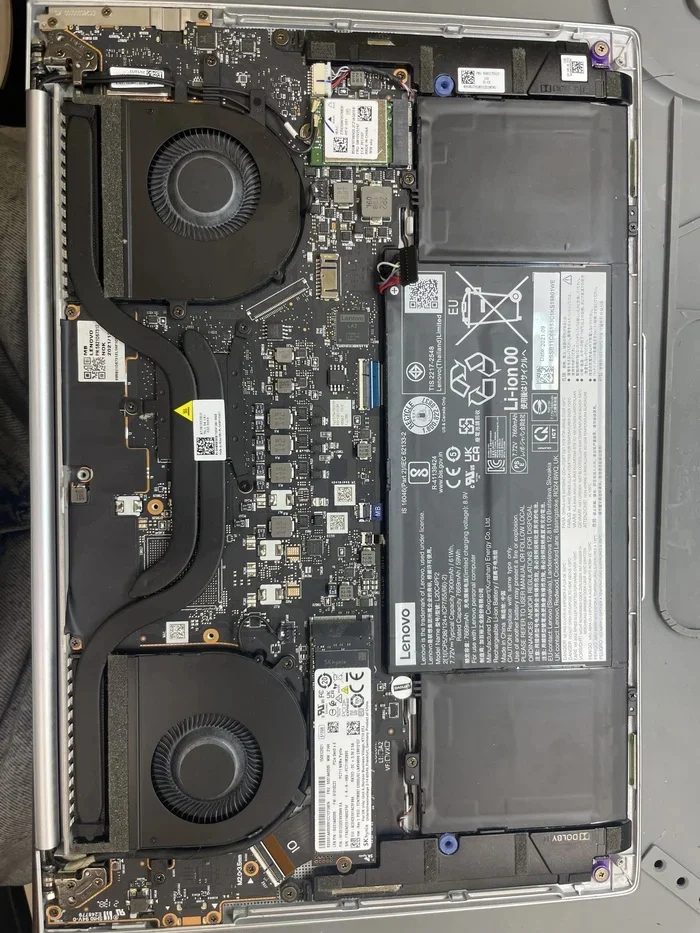

Снимаем нижнюю крышку. Внутри всё аккуратно и красиво.
Первым делом решаю исключить программный сбой. Сдуваю микросхему BIOS, лью чистый дамп с официального сайта программатором. Запаиваю обратно, запускаю... Тот же самый черный экран и отсутствие инициализации. Ладно, это было бы слишком просто.
Переходим к более тяжелой артиллерии. Так как это леново пробую механически воздействовать на плату, понажимать на разные углы процессора, но увы без результата, также решаю глянуть на процессор в тепловизор

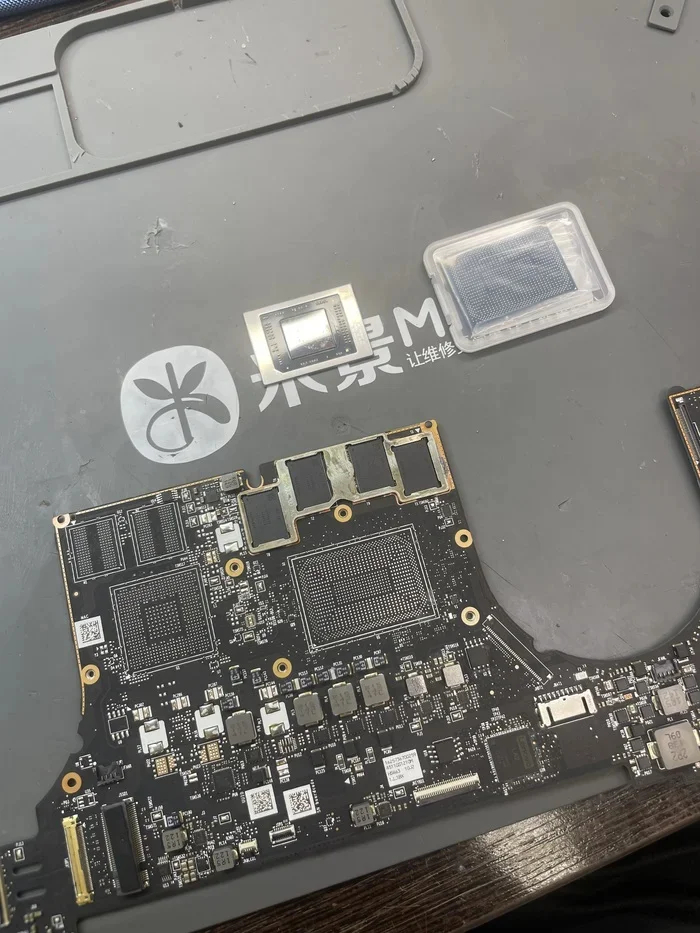

Процессор не равномерно греется это не совсем хороший знак, но решаю все таки на всякий случай отреболить процессор, память трогать не буду так как она не залита компаундом и дергать в данный момент ее нет никакого смысла.

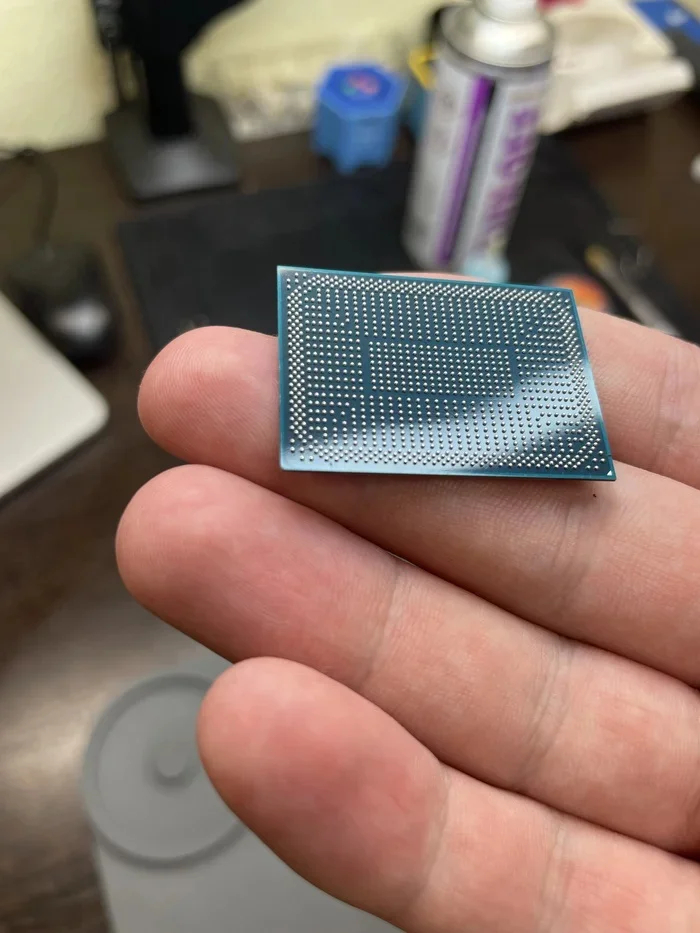

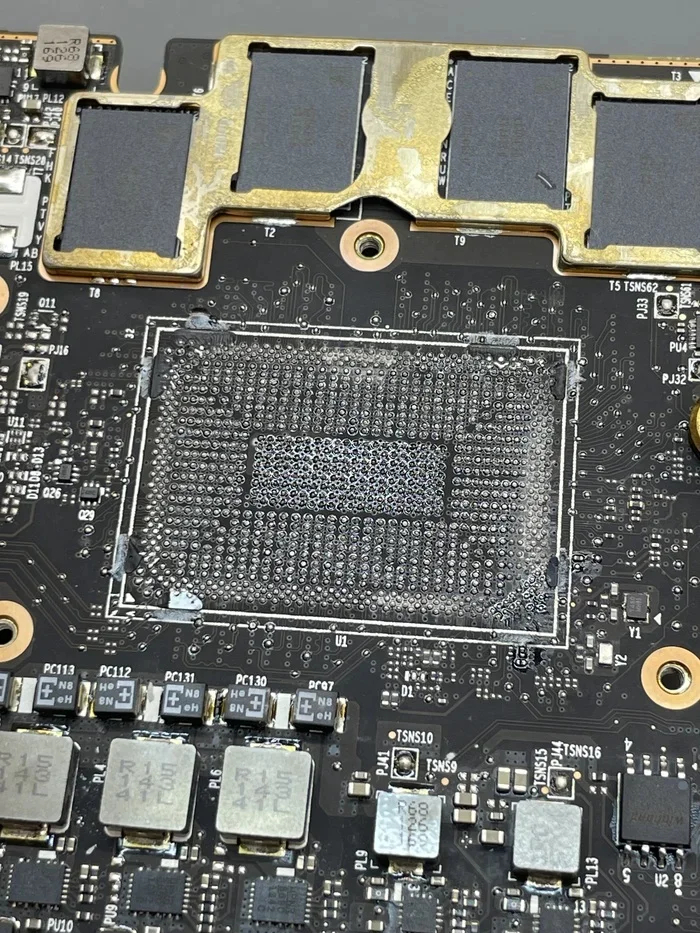

Процесс снятия компаунда и самого чипа, чистка платы — всё прошло штатно.

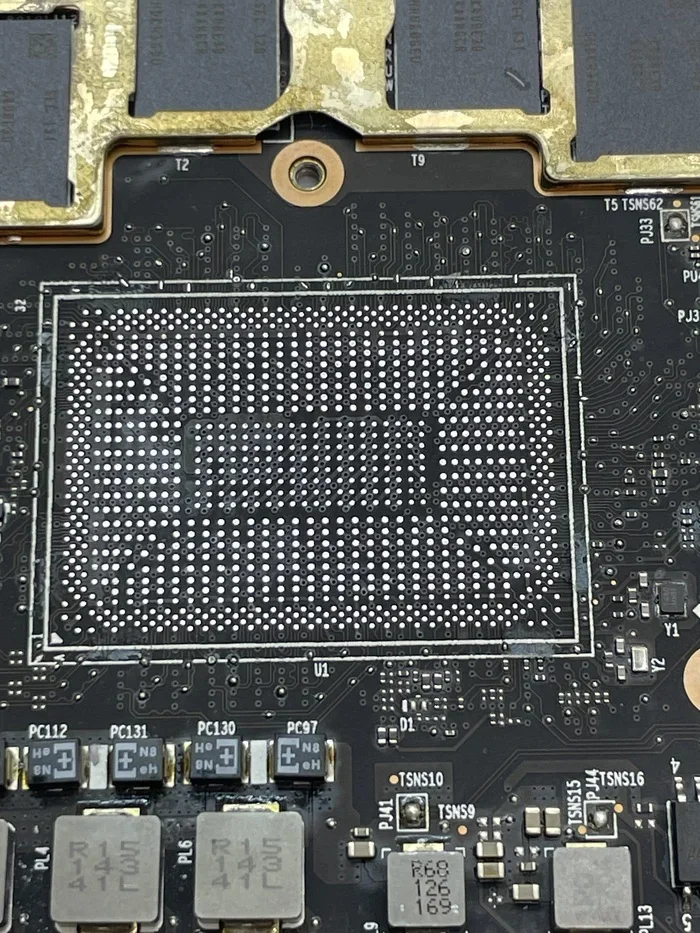

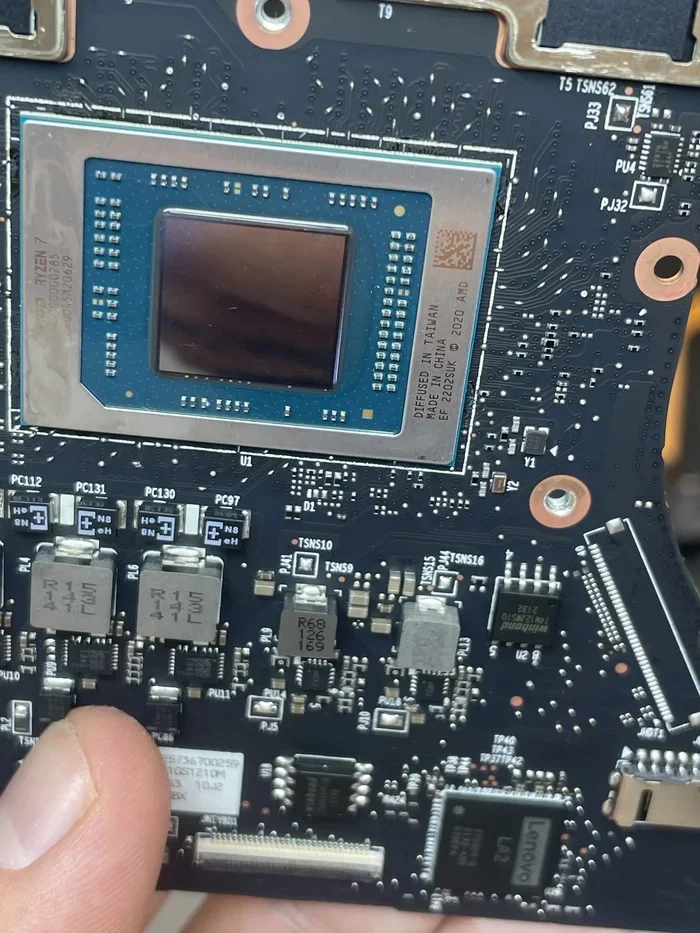

После замены и легкой чистки флюса наступает момент истины. Накидываю охлад нажимаю кнопку и тестер радостно сообщает о инициализации платы, отправляю плату в ультразвук и на выходе получаю такой результат.
Финал:

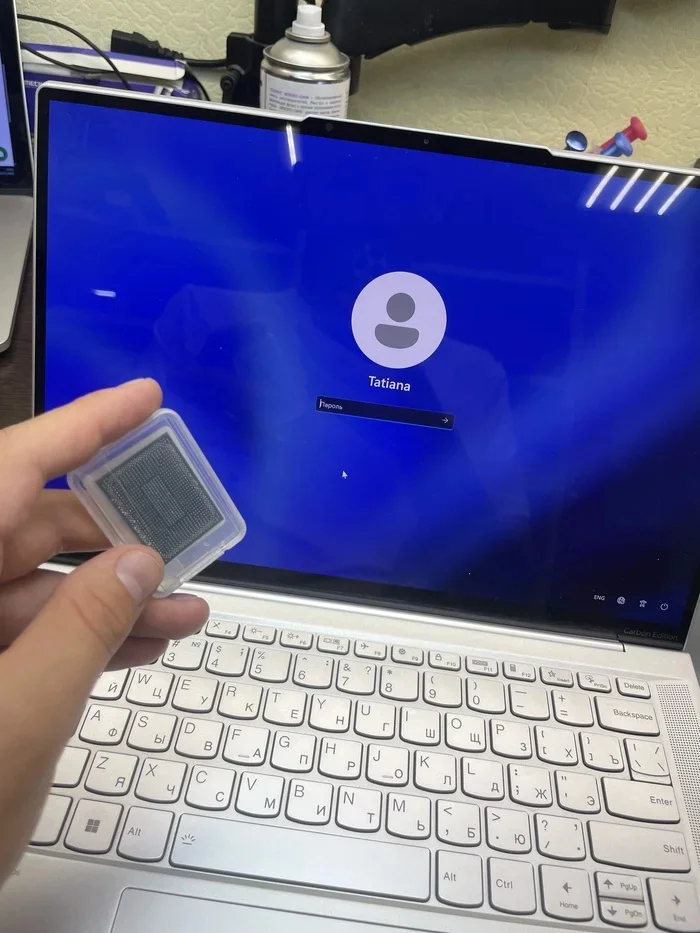

Нажимаю кнопку включения... есть старт! Lenovo радостно зажигает экран. Ноутбук проходит инициализацию и загружается в ОС.
Теперь финальный штрих. Это тонкий и горячий ноутбук, поэтому штатная термопаста там обычно высыхает очень быстро. Раз уж я его разобрал, грех не сделать нормальное обслуживание. Вместо обычной пасты наношу фазовый переход (Honeywell PTM7950). Это отличная штука, которая под нагрузкой работает почти как жидкий металл, но не течет и не высыхает со временем.
Собираем окончательно, гоняем тесты. Всё работает идеально, температуры в норме.
Сегодня я расскажу, как воскресить игровой ноутбук за 100к, который в какой-то момент просто решил перестать включаться и показывать изображение.
Принесли игровой Lenovo Legion 5 15IMH6 на процессоре Intel Core i5-10300H. Периодически выключается, пропадает диск D, чтобы снова включить — надо танцевать с бубном и перетыкать аккумулятор либо долго держать кнопку включения.
Lenovo Legion 5 15IMH6 — периодически выключается, пропадает диск D
Это типовая проблема ноутбуков Lenovo: потому что китайские гении решили налить компаунд по углам прямо под мощный проц, на котором можно жарить яичницу, потому что он греется под нагрузкой до 100 градусов. Яичницу, если что, можно жарить уже при 120)
По итогу постоянные циклы нагрева и охлаждения расширяют и сужают BGA-шары под процессором, а по углам, где налит компаунд, шары тупо отрываются, и материнская плата начинает терять связь с процессором, от чего ноутбук начинает рандомно вырубаться, зависать, перезагружаться, выдавать артефакты на изображении, терять оперативную память и не определять жёсткие диски и SSD.
Помогает либо выпаять процессор его и запаять по новой за дорого, либо вообще менять проц на новый за очень дорого. Мы займёмся первым.
Снимаем крышку
Для начала снимаем заднюю крышку ноутбука.
Снимаем заднюю крышку Lenovo Legion 5 15IMH6
Снимаем систему охлаждения
Затем снимаем тепловые трубки, радиаторы и кулеры.
Снимаем систему охлаждения
Извлекаем материнскую плату
Вынимаем материнскую плату и оттираем следы термопасты с чипов. Здесь стоит процессор Intel Core i5-10300H — его и нужно выпаивать.
Процессор Intel Core i5-10300H на материнской плате — его предстоит выпаять и перебить шары
Выпаиваем процессор на ИК-станции
Для выпаивания будем использовать инфракрасную паяльную станцию Термопро ИК-650 Про за 300к вечнодеревянных славянских рупий, но думаю, в комментах найдутся люди, которые расскажут, как делают то же самое в духовке на кухне)
Нагреваем плату сверху на 230 градусов и снизу на 160 градусов, и ждем когда шары припоя расплавятся.
Инфракрасная паяльная станция Термопро ИК-650 Про — нагреваем плату сверху и снизу
Нагреваем и снимаем процессор с материнской платы
После чего аккуратно снимаем процессор вакуумным пинцетом перед этим долго ковыряя компаунд на углах чипа.
Очищаем процессор и материнскую плату от компаунда
После снятия процессора видим залитый по углам чёрный компаунд — именно он не давал BGA-шарам нормально расширяться при нагреве. Оттирать это всё — отдельный вид извращения, потому что его можно только соскабливать под нагревом с материнской платы, при этом стараясь не повредить защитную маску между пятаками.
Чёрный компаунд по углам — именно он не давал шарам нормально расширяться и разрушал контакты
Оттираем компаунд с процессора.
Оттираем компаунд с процессора — чип должен быть чистым перед установкой новых шаров
Убираем старые BGA шары
Лудим серые пятаки, собираем старый припой медной оплеткой и оттираем плату с процессором до блеска как у кота.
Лудим пятаки и убираем старый припой медной оплеткой
Наносим новые BGA-шары через трафарет
Паяльную пасту на ноутбучных чипах использовать нельзя — BGA-шары получатся неодинакового размера, и процессор либо нормально не сядет, либо может весело пыхнуть при включении, если шары под процессором слипнутся от неравномерного прилегания к плате.
Поэтому нужно использовать готовые калиброванные шары из безсвинцового припоя, которые долго и муторно придётся раскладывать вручную через трафарет, затем нагреваем шары термофеном и добавляем флюса, чтобы шары впаялись на пятаки процессора.
Раскладываем новые BGA-шары через трафарет и впаиваем термофеном
Пайка процессора обратно на плату
На той же ИК-станции и температуре впаиваем чип обратно — шары припоя расплавляются и впаиваются на пятаки материнской платы.
Впаиваем чип обратно на ИК-станции — шары расплавляются и фиксируются на пятаках платы
Собираем и наносим термопасту
Оттираем следы флюса, собираем материнскую плату и наносим новую термопасту с фазовым переходом от Laird на процессор с видеокартой.
Наносим термопасту с фазовым переходом на процессор перед сборкой
Запускаем стресс-тесты
Собираем ноутбук и включаем стресс-тест стабильности процессора и видеокарты в Aida 64 и Furmark.
Запускаем стресс-тест Furmark — проверяем стабильность после реболлинга
70°C в пике — хороший результат для мощного игрового ноутбука. Ноутбук не выключается, артефактов нет
70 градусов в пике, ноут больше не вырубается, никаких рандомных дефектов, перезагрузок, выключений и прочих танцев с бубном. Ноутбук снова готов к потным каткам в веселой ферме)
Lenovo Legion 5 15IMH6 готов.
Lenovo Legion 5 15IMH6 после реболлинга — работает стабильно, выключений нет
На фото - Motorola Neptune LTE, процессор самых известных и легендарных моделей телефонов Motorola.
Будучи разработанным в 2003 году, Neptune LTE объединял в одном кристалле ядро ARM7TDMI, работающее на частоте 54МГц, DSP-сопроцессор собственной разработки, 256 килобайт оперативной памяти и почти 2 мегабайта флэш-памяти, а также контроллеры периферийных шин. На момент выхода чипсет считался продвинутым в бюджетном сегменте, однако уступал процессорам Texas Instruments и, годом позже, Infineon.
Из-за устаревшего ядра ARM7TDMI 1994 года выпуска, Neptune LTE начал терять актуальность уже в 2005 году и окончательно перешёл в разряд ультрабюджетных, на одном уровне с чипсетами Analog Devices (LG, Pantech, Hyundai), Sysol и Infineon E-Gold. И именно этот процессор стал сердцем бюджетного C380, топового E398 и относительно флагманского Razr V3, даже несмотря на репутацию тормоза!
Всем привет! Часто заказывал миниПК себе и своим знакомым, но вот настал день и пришёл брак... Сроки "вернуть в зад" просрочил и поэтому теперь встал вопрос ремонта. Опишу суть- девайс под названием Firebat F1 на 5м райзене. Пришел давно, лежал , ждал когда я снесу китайскую винду и залью мне удобную. Но при установке он начал постоянно уходить в ребут. Хз что это. Разобрал, поменял на заведомо рабочие ссд и оперативку. Опять ребут. Опять разобрал, поменял термопасту, померил напряжение на адаптере(другой тоже попробовал) - ребутится, гадина.. Причём в биосе нормально можно сидеть. Написал китайсам- они в своём репертуаре -"протрите контактики и должно нормально работать" ))) Как я понимаю проблема где-то на материнке , ну или отвал процессора...Вот и ищу теперь хорошего спеца ,который поможет с ремонтом). территориально- МСК.
Внешний вид- сампатишно, но по сравнению с простыми моделями маловато дырок для охлада.
Зачем международные соревнования мастеров по ремонту телефонов в России?
Этим летом 2025 года, 29-30 июля состоялся этап международных соревнований среди инженеров по ремонту телефонов. Это был один из этапов подобных соревнований, которые запустили коллеги из Китая. А первый этап проходил в Китае в мае 2025 года, на которых и был Михаил Динамика. Я со всей ответственностью освещал данное мероприятие YCS World Cup Skill в наше комьюнити и благодаря этому тренд соревнований начал набирать обороты. К слову сказать что само сообщество инженеров было достаточно разрозненным и люди общались малыми закрытыми группами при чем с разных городов. Крайне редко можно было встретить в одном чате инженеров с одного города, которые обсуждают рабочие моменты. Да и это не удивительно, ведь с одного города мастера видят друг в друге конкурента. Благодаря таким событиям ситуация начинает меняться. Было несколько конференций связанных с ремонтной средой и они очень позитивно и положительно влияют на сферу в общем. Все кто участвовал, обрели новых знакомых, партнеров, друзей. Более того на соревновании мы показали очень хорошее время в сравнении с другими мастерами из других стран. Этапы проводятся в Китае, Тайланде, России, Египте. Ну и финальная часть будет проходить в Китае в мае 2026 года, куда уже многие из нашей страны планируют поездку. Дисциплин, в которых инженеры проверяли свои силы, было 2: 1. Пайка (ребол процессора iPhone 15 pro max) 2. Ремонт дисплея (замена стекла на Samsung s20 ultra) Был и накал страстей, и волнение, и переживания.
Я как ведущий мероприятия наблюдал и комментировал действия выступающих на соревновании. Руки тряслись абсолютно у все, не смотря на внешнее спокойствие. И я очень понимаю ребят, так как через все это проходил, когда был на соревнованиях в Китае. В России же на этапе Ycs у меня было огромное желание учавствовать, но я не смог, так как это было бы не честно. Ведь помошник в организации и ведущий не может принять участие. А вот уже в следующем году в Китае я приму участие обязательно и по традиции - расскажу об этом в своих социальных сетях. Я (Михаил Динамика) был не только ведущим соревнований YCS World Cup, но и выступил как спикер, рассказав о новых методиках замены стекла на скорость и почему коллеги из Китая делают именно так.
Всём привет! Сейчас расскажу, как потратить рабочую неделю на диагностику и успешный ремонт китайской балалайки с гордым названием Podofo. Прислали мне на ремонт китайскую магнитолку которая выключалась после запуска через несколько минут/секунд. По описанию проблемы сложно сказать в чем дело , поэтому диагностировать удалённо и назвать стоимость ремонта невозможно, обычно на такие неисправности я говорю, что стоимость ремонта будет скорее всего от 5К , а дальше решает клиент стоит ли вообще её диагностировать или пора выкинуть. Самые сложные неисправности -это "плавающие" которые проявляются со временем и могут вовсе не проявится столе. Вот и в данном случае я забрал магнитолу из СДЭКа, привёз в мастерскую и просто подключив динамики и антенны включил её, ну и конечно первый час она отработала без проблем. Обычно в таких случаях я оставляю аппарат работать под нагрузкой и переодически выключаю его, давая остыть, а потом снова включаю и пытаюсь максимально "нагрузить" ее. Через несколько включений я увидел это.
При загрузке появилась рябь, обычно такой дефект даёт оперативка /центральный процессор и в редких случаях emmc. Начинаю с простого -проверка emmc программатором, для этого выпаиваю её , считываю дамп , стираю /записываю и если ошибок не возникает и скорость приемлемая, то с emmc всё ок. В продолжение нужно проверить оперативку, а сделать это можно лишь установкой заведомо исправной, в данном случае 4 микросхемы на плате по 512Мб каждая, поэтому это оставим на десерт.
Две с одной стороны платы и две с другой. Теперь дефект начал проявляться всё чаще и чаще и магнитола уже выключается не успевая загрузиться, а произошло это после проверки emmc с выпаиванием её из платы. Т. о закрадывается мысль о том, что нагрев платы усугубил его. Поэтому сделаем тест на "отвал" процессора, а именно пошатаем его с флюсом, это задаст вектор на дальнейшие действия. Кстати забыл сказать, что когда дефект начал проявляться чаще я сделал замер основных питающих напряжений и в момент выключения они оставались в норме. Пошатав процессор плата опять запустилась и отработала почти целый день. На следующий день она снова перестала полноценно стартовать, в общем чудеса продолжались. В какой то момент крутя в руках плату, она упала у меня на стол с высоты сантиметров 50 (вот такой я рукажоп) и снова произошло чудо она включилась и работала целый день как ни в чем не бывало. Но на следующий день она снова не включилась и так прошло уже три дня..... При этом на изгибы и другие механические воздействия плата не реагировала. Тут я решил "прошатать" микросхемы оперативки и контроллер питания, после чего плата снова включилась и работала до следующего отключения.. Я уже собрав всю волю в кулак решил, что нужно уже подкинуть микросхемы оперативки, но перед этим решил на удачу поднять контроллер питания и отреболить его, т.к неисправная оперативка обычно ведёт себя иначе. Подняв КП и собирая старый припой паяльником с микросхемы "**** сдуло" пятак.
Вот и нашёлся виновник неисправности. Обычно пятаки отваливаются от платы, а тут явный брак микросхемы питания mt6323. Значит меняем на новый.
Магнитола снова ожила и я поставил её на стенд для проверки техники после ремонта, там обычно аппараты работают под нагрузкой у меня несколько дней, я проверяю всё функции и если всё ОК, то ремонт завершён. Но тут вылезла еще одна неисправность, а именно не работал блютус. Телефоны не находили магнитолу, она же иногда находила но не подключалась. А т. к это дешёвая балалайка, то блютус тут в самом процессоре Mtk и тут либо отвал, либо неисправность самого процессора.. Начинаю конечно с ребола.
Сильно сложного тут нет, делаю универсальным трафаретом и пастой. Усаживаю с нижним подогревом. Ну и снова проверка всех функций, блютус заработал, остальные функции в порядке.
Вот такой получился ремонт который затянулся почти на неделю из-за трудоёмкой диагностики неисправности. По итогу сказав клиенту перед приёмкой ,что ремонт будет в районе 5-6к (т.к ремонтировать такую балалайку дороже уже нет никакого смысла) я взял за ремонт 5.5К , но потратив очень много времени. Всех кто дочитал до конца благодарю за внимание! Ну а кому нужен ремонт магнитолы ссылка для связи со мной в моём профиле Пикабу. (Ссылка на Авито, чтобы вы могли почитать отзывы о моей работе).
