Всем привет, листал авито в поисках огрызка на поковыряться вечером и увидел такое чудо:
Цена неприличные 6к для такого хлама, решил сторговаться и взял за 3500р, ожидая легкого ремонта. Начнем. Трубка на столе:

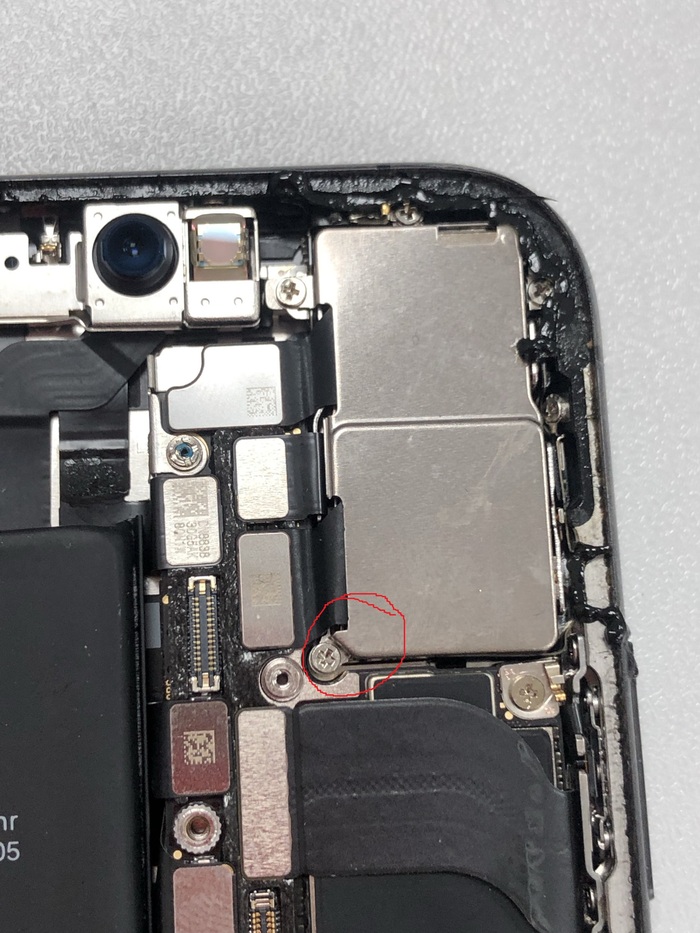

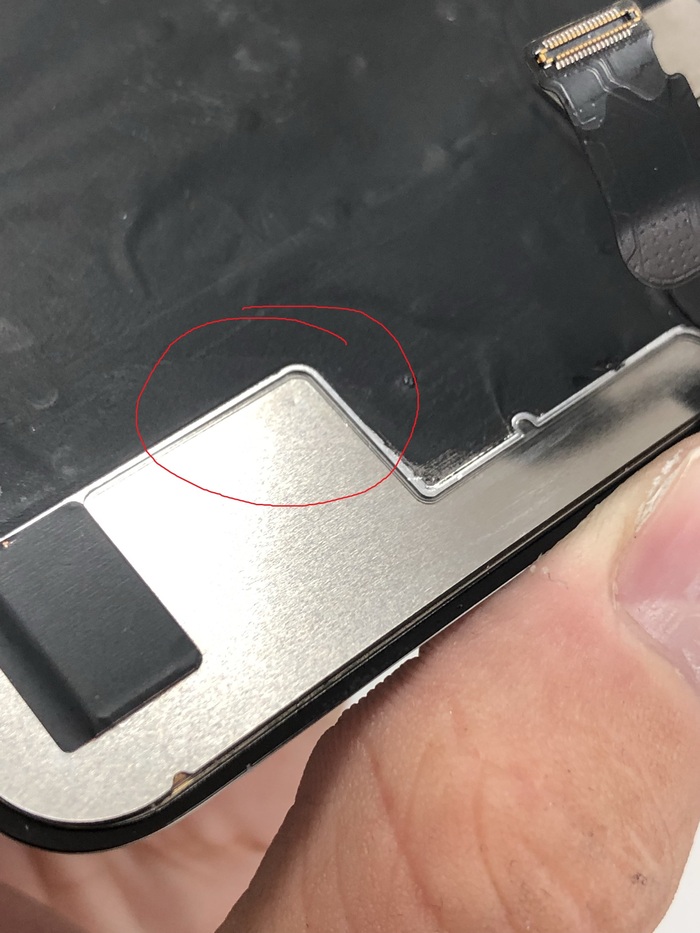

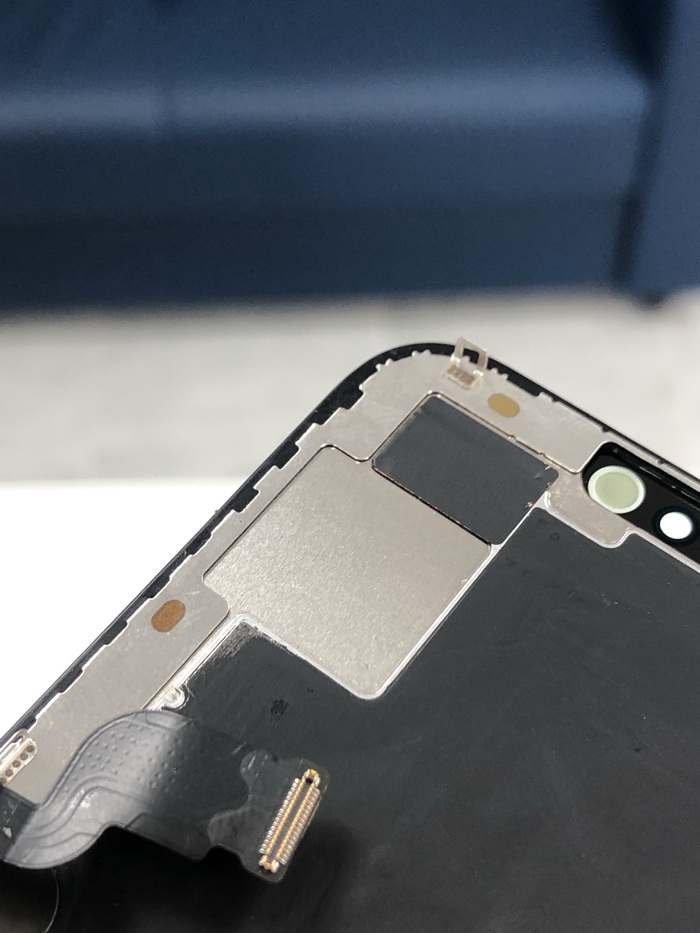

Ситуация печальная, по пути домой телефон начал ловить радио, пытаться:) легкий ремонт отменяется, а я рассчитывал на простой реболл половинок с восстановлением пятаков, на фото в объявлении не было видно, что корпус гнутый, решил взять и такой, тем веселее. Разобрал телефон, внутри оказался рефаб с алиэкспресс, дисп естественно китай, вероятно hardoled(менялся недавно, как и акб, судя по всему куплены недавно).
Вот состояние платы, она не распаивалась ни разу, но вот видок у нее печальный:
Немного гнутая, камера не передает к сожалению, в реальности она еще более немного гнутая))), распаиваю, решил делать все безо всяких подогревов, побырому, жалеть тут уже нечего:
Ожидал увидеть тут кучу выдранных пятаков по раме, но выдрано буквально пять штучек, буду переносить все барахло на другую плату, начинаю с процессора:
К сожалению рука мастера дрогнула и пара пятачков улетела при зачистке от компаунда, но мне можно простить, последний яблочный проц я трогал более полугода назад, уже не занимаюсь ремонтами, больше как хобби, но от того и интереснее, будем восстанавливать:) первым делом я заливаю больной пятак, а точнее что от него осталось уф маской, дальше зачищаю:
После залуживаю пастой 217 градусов:
Возможно многие бы обошлись и этим, но я обычно припаиваю готовый пятачок и заливаю опять маской и зачищаю, выходит вот так:
Обязательно проверяю падение напряжения относительно земли, тут все в порядке, связь есть(не помню какая линия уже, но она относится к Nand). Да, чуть выше остальных пятаков, но при формирование припойных сфер из пасты, проблем с этим нету, вот комплект который нужно будет перенести на донорские платы:
Ну а дальше собираю проц, нанд и arb на донорскую верхнюю плату и пробую включить

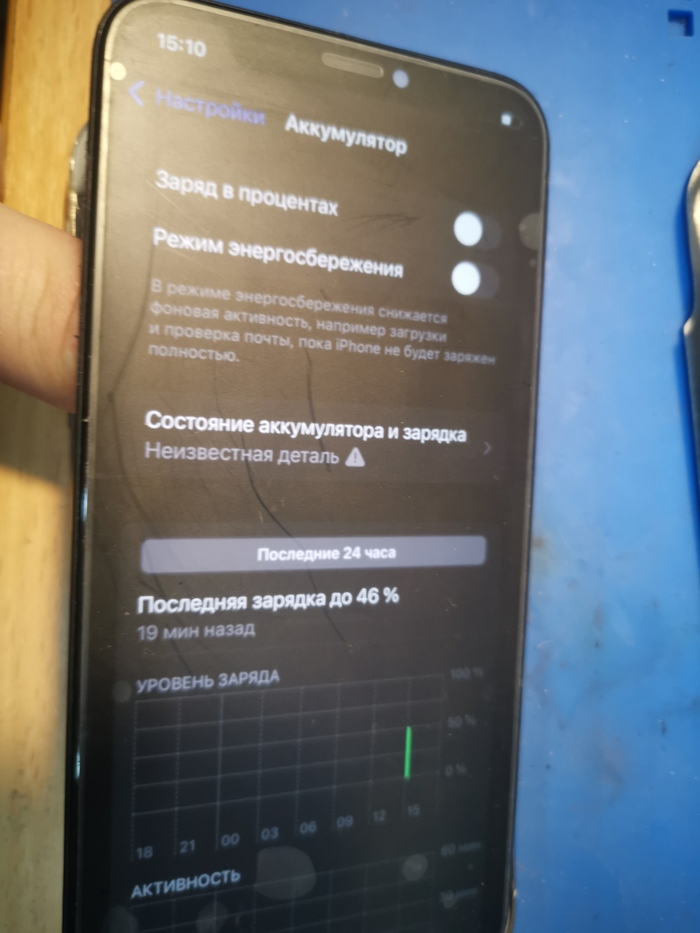

Дада все скучно и банально, плата донор кстати валялась уже довольно давно, пятачки по раме прилично окислились, многие знают, насколько замороченно их залудить в таком состоянии:) а вот и запуск пока только верхней платы:
Сверху остался комплект чипов для низа, который пока в пути, к сожалению в приличном состоянии у меня нижних плат не осталось, потому и Part 1. Во второй части предстоит еще проверить дот, вероятно он заблокирован, а так же поискать китайский корпус, ну и напоследок моя КАЛлекция огрызков, все они рабочие и в приличном состоянии(корпуса и дисплеи оригинал) потихоньку собираю, некоторые даже с коробками. Всем пока.
